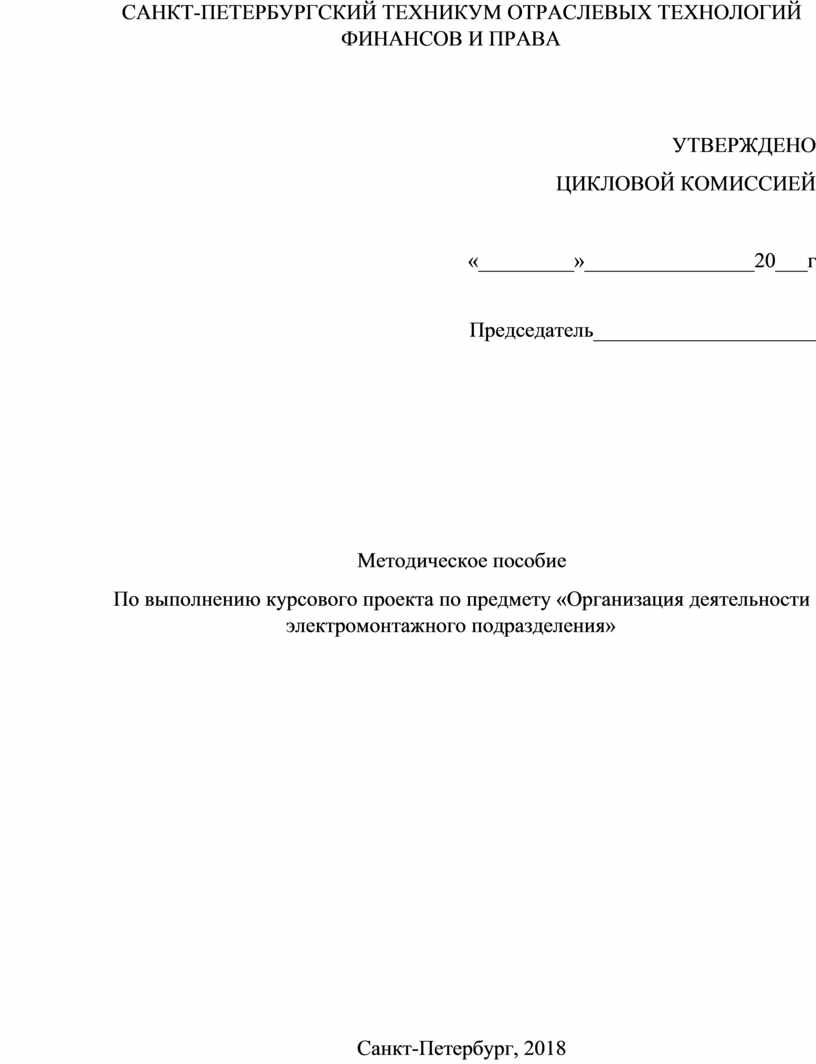

САНКТ-ПЕТЕРБУРГСКИЙ ТЕХНИКУМ ОТРАСЛЕВЫХ ТЕХНОЛОГИЙ ФИНАНСОВ И ПРАВА
УТВЕРЖДЕНО
ЦИКЛОВОЙ КОМИССИЕЙ
«_________»________________20___г
Председатель_____________________
Методическое пособие
По выполнению курсового проекта по предмету «Организация деятельности электромонтажного подразделения»
Санкт-Петербург, 2018

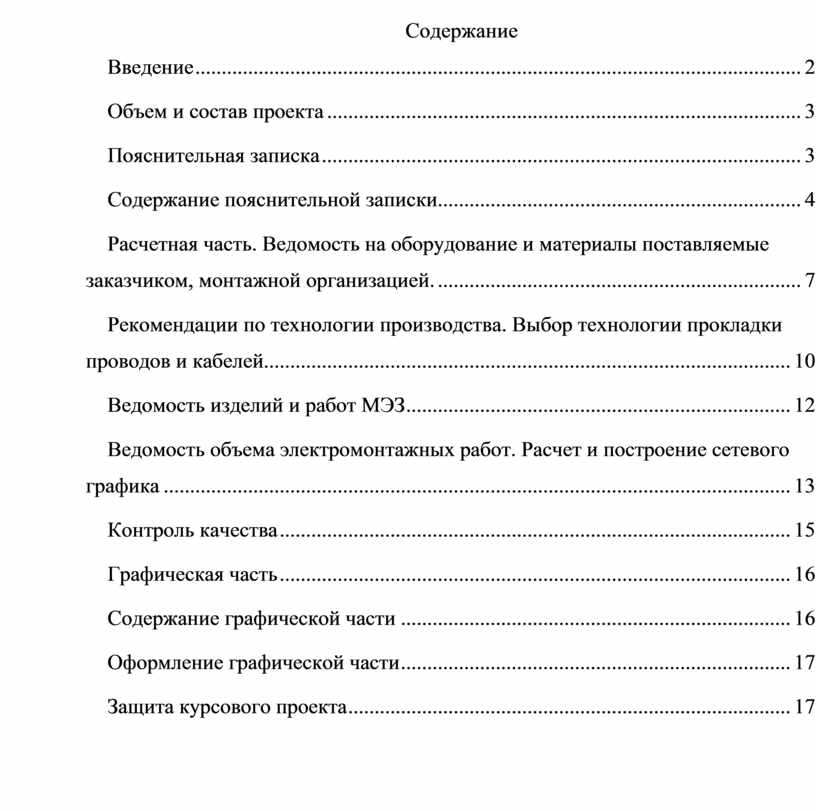

Содержание

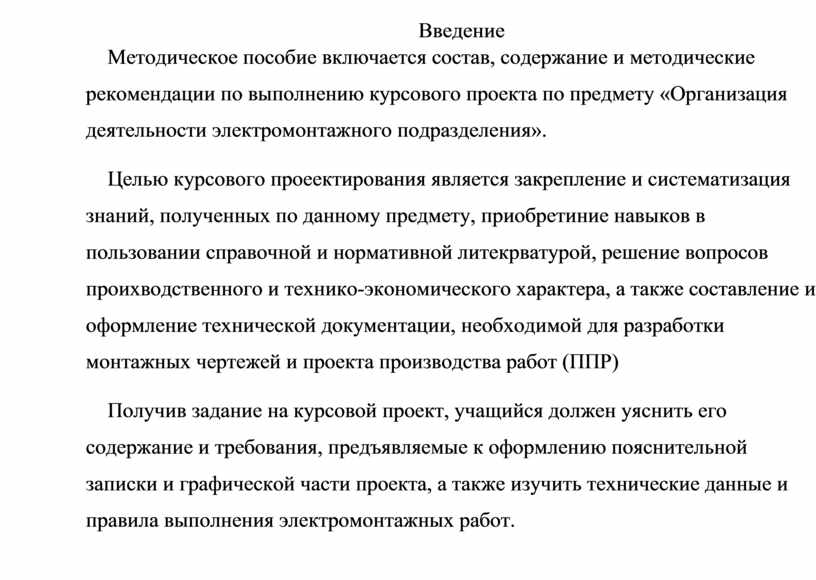

Введение
Объем и состав проекта
Пояснительная записка
Содержание пояснительной записки
Расчетная часть. Ведомость на оборудование и материалы поставляемые заказчиком, монтажной организацией.
Рекомендации по технологии производства. Выбор технологии прокладки проводов и кабелей
Ведомость изделий и работ МЭЗ
Ведомость объема электромонтажных работ. Расчет и построение сетевого графика

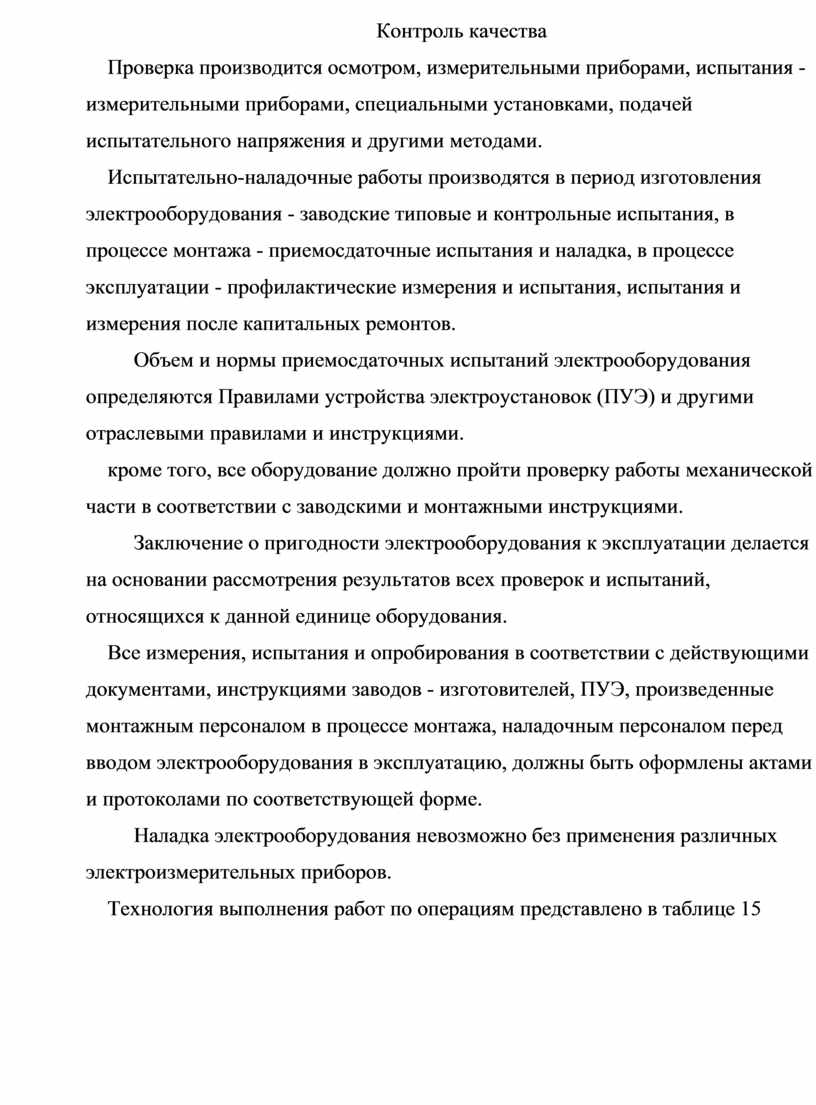

Контроль качества

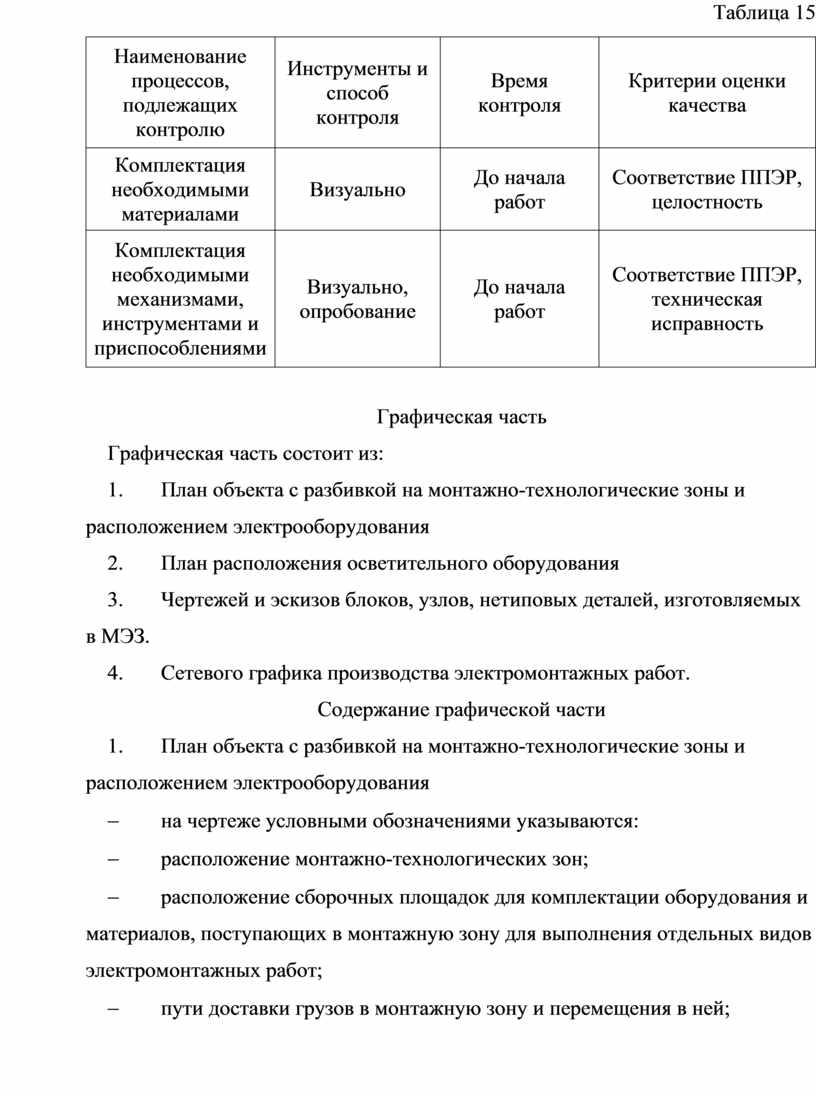

Графическая часть
Содержание графической части
Оформление графической части
Защита курсового проекта
Методическое пособие включается состав, содержание и методические рекомендации по выполнению курсового проекта по предмету «Организация деятельности электромонтажного подразделения».
Целью курсового проеектирования является закрепление и систематизация знаний, полученных по данному предмету, приобретиние навыков в пользовании справочной и нормативной литекрватурой, решение вопросов проихводственного и технико-экономического характера, а также составление и оформление технической документации, необходимой для разработки монтажных чертежей и проекта производства работ (ППР)
Получив задание на курсовой проект, учащийся должен уяснить его содержание и требования, предъявляемые к оформлению пояснительной записки и графической части проекта, а также изучить технические данные и правила выполнения электромонтажных работ.

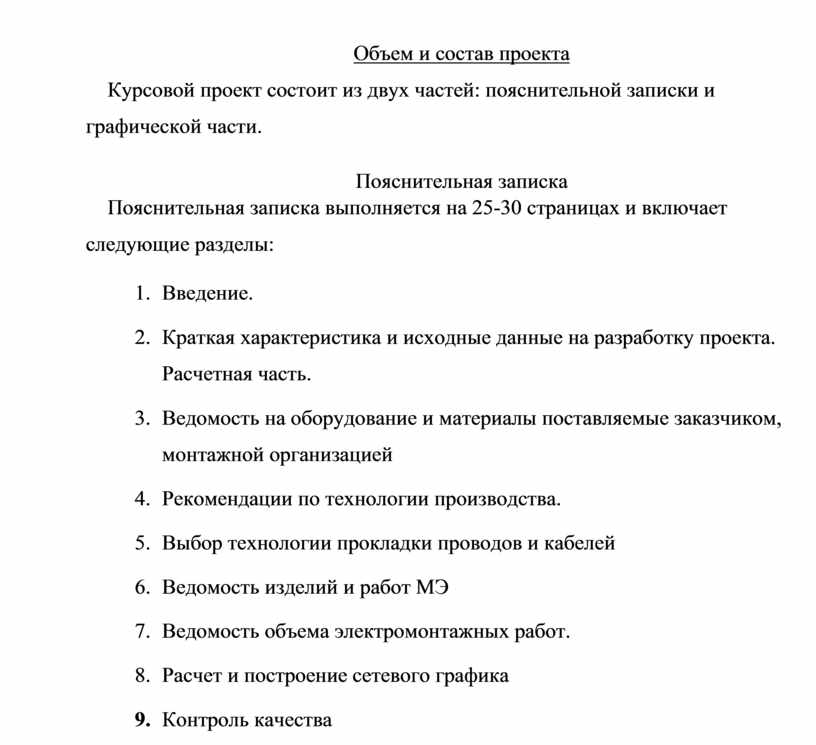

Курсовой проект состоит из двух частей: пояснительной записки и графической части.
Пояснительная записка выполняется на 25-30 страницах и включает следующие разделы:
1. Введение.
2. Краткая характеристика и исходные данные на разработку проекта. Расчетная часть.
3. Ведомость на оборудование и материалы поставляемые заказчиком, монтажной организацией
4. Рекомендации по технологии производства.
5. Выбор технологии прокладки проводов и кабелей
6. Ведомость изделий и работ МЭ
7. Ведомость объема электромонтажных работ.
8. Расчет и построение сетевого графика
9. Контроль
качества

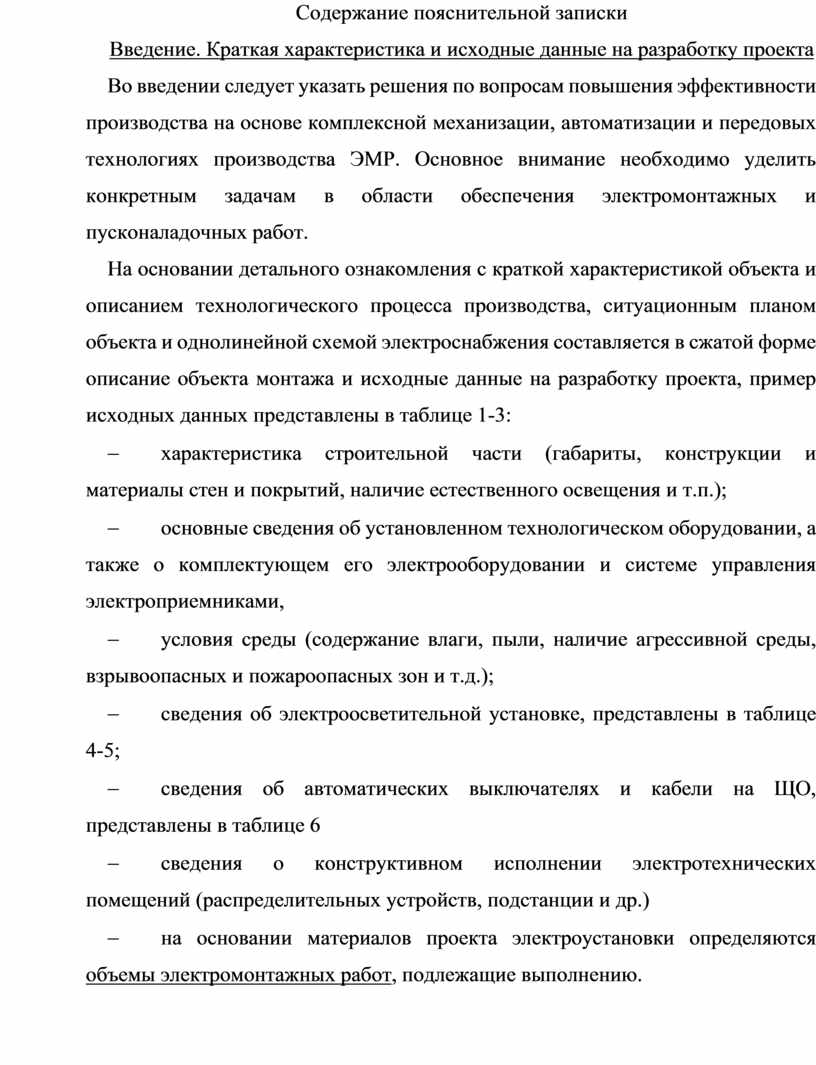

Содержание пояснительной записки
Введение. Краткая характеристика и исходные данные на разработку проекта
Во введении следует указать решения по вопросам повышения эффективности производства на основе комплексной механизации, автоматизации и передовых технологиях производства ЭМР. Основное внимание необходимо уделить конкретным задачам в области обеспечения электромонтажных и пусконаладочных работ.
На основании детального ознакомления с краткой характеристикой объекта и описанием технологического процесса производства, ситуационным планом объекта и однолинейной схемой электроснабжения составляется в сжатой форме описание объекта монтажа и исходные данные на разработку проекта, пример исходных данных представлены в таблице 1-3:
- характеристика строительной части (габариты, конструкции и материалы стен и покрытий, наличие естественного освещения и т.п.);
- основные сведения об установленном технологическом оборудовании, а также о комплектующем его электрооборудовании и системе управления электроприемниками,
- условия среды (содержание влаги, пыли, наличие агрессивной среды, взрывоопасных и пожароопасных зон и т.д.);
- сведения об электроосветительной установке, представлены в таблице 4-5;
- сведения об автоматических выключателях и кабели на ЩО, представлены в таблице 6
- сведения о конструктивном исполнении электротехнических помещений (распределительных устройств, подстанции и др.)
- на основании материалов проекта электроустановки определяются объемы электромонтажных работ, подлежащие выполнению.

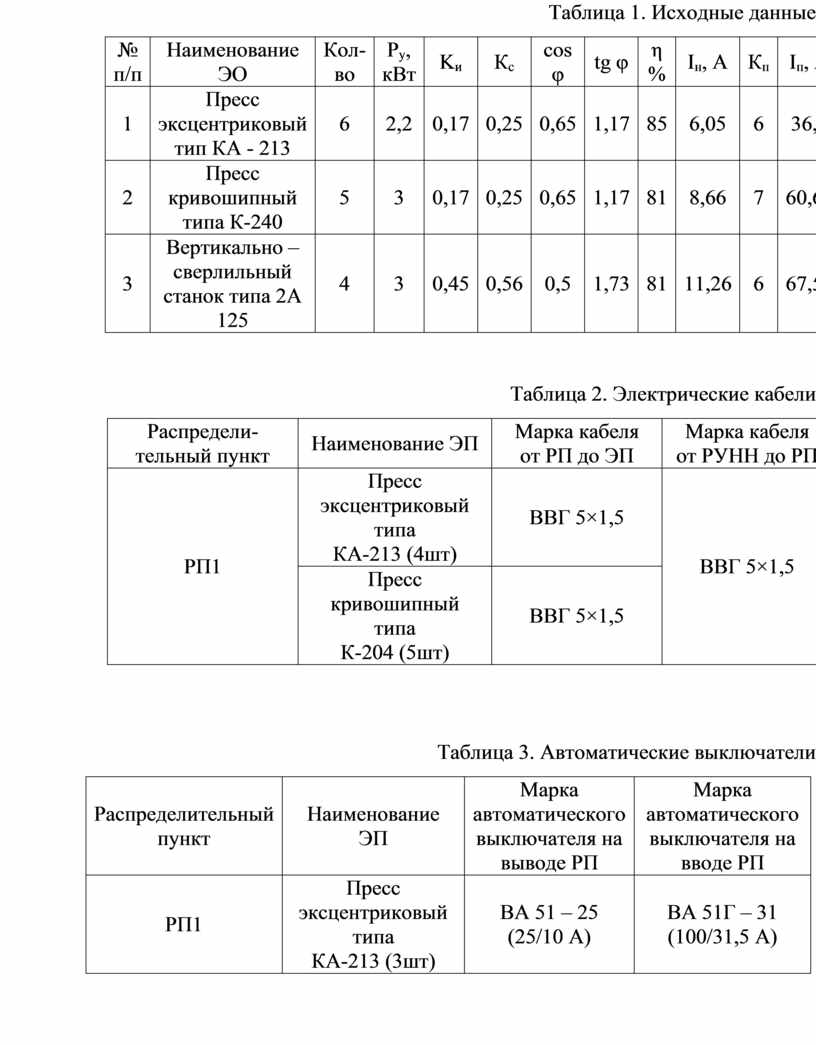

Таблица 1. Исходные данные
№ п/п |
Наименование ЭО |
Кол-во |
Pу, кВт |
Kи |
Кс |
cos φ |
tg φ |
η % |
Iн, А |
Кп |
Iп, А |
1 |
Пресс эксцентриковый тип КА - 213 |
6 |
2,2 |
0,17 |
0,25 |
0,65 |
1,17 |
85 |
6,05 |
6 |
36,3 |
2 |
Пресс кривошипный типа К-240 |
5 |
3 |
0,17 |
0,25 |
0,65 |
1,17 |
81 |
8,66 |
7 |
60,62 |
3 |
Вертикально – сверлильный станок типа 2А 125 |
4 |
3 |
0,45 |
0,56 |
0,5 |
1,73 |
81 |
11,26 |
6 |
67,56 |
Таблица 2. Электрические кабели
Распредели- тельный пункт |
Наименование ЭП |
Марка кабеля от РП до ЭП |
Марка кабеля от РУНН до РП |
РП1 |
Пресс эксцентриковый типа КА-213 (4шт) |
ВВГ 5×1,5 |
ВВГ 5×1,5 |
Пресс кривошипный типа К-204 (5шт) |
ВВГ 5×1,5 |
Таблица 3. Автоматические выключатели
Распределительный пункт |
Наименование ЭП |
Марка автоматического выключателя на выводе РП |
Марка автоматического выключателя на вводе РП |
РП1 |
Пресс эксцентриковый типа КА-213 (3шт) |
ВА 51 – 25 (25/10 А) |
ВА 51Г – 31 (100/31,5 А) |

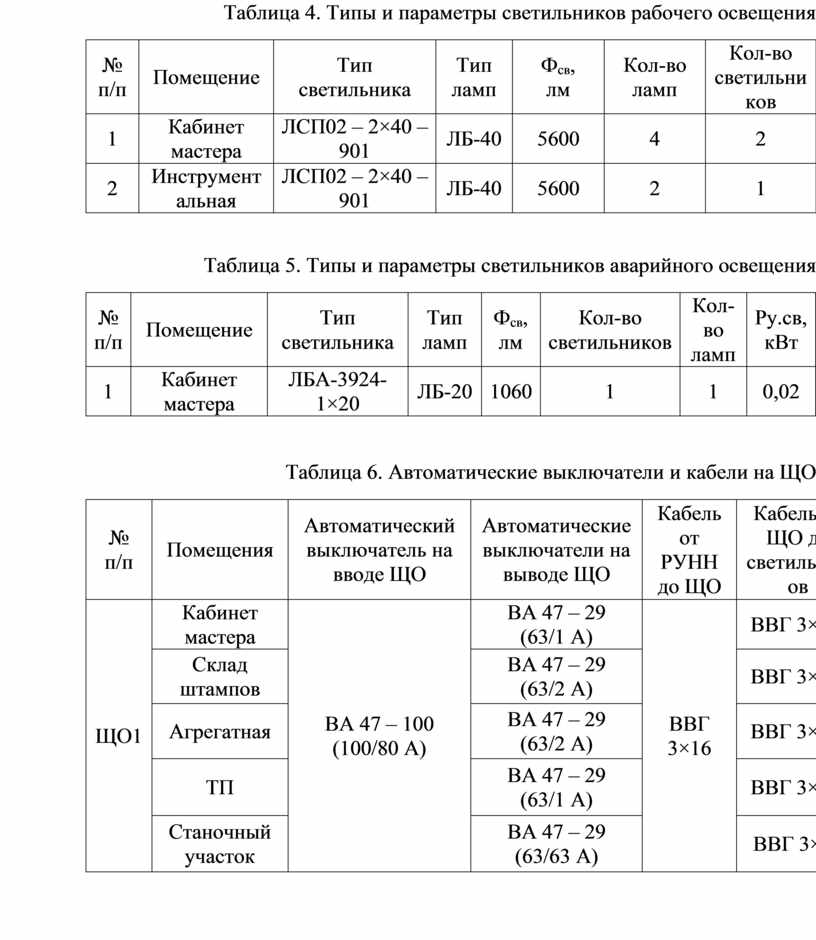

Таблица 4. Типы и параметры светильников рабочего освещения
№ п/п |
Помещение |
Тип светильника |
Тип ламп |
Фсв, лм |
Кол-во ламп |
Кол-во светильников |
1 |
Кабинет мастера |
ЛСП02 – 2×40 – 901 |
ЛБ-40 |
5600 |
4 |
2 |
2 |
Инструментальная |
ЛСП02 – 2×40 – 901 |
ЛБ-40 |
5600 |
2 |
1 |
Таблица 5. Типы и параметры светильников аварийного освещения
№ п/п |
Помещение |
Тип светильника |
Тип ламп |
Фсв, лм |
Кол-во светильников |
Кол-во ламп |
Pу.св, кВт |
1 |
Кабинет мастера |
ЛБА-3924-1×20 |
ЛБ-20 |
1060 |
1 |
1 |
0,02 |
Таблица 6. Автоматические выключатели и кабели на ЩО
№ п/п |
Помещения |
Автоматический выключатель на вводе ЩО |
Автоматические выключатели на выводе ЩО |
Кабель от РУНН до ЩО |
Кабель от ЩО до светильников |
ЩО1 |
Кабинет мастера |
ВА 47 – 100 (100/80 А) |
ВА 47 – 29 (63/1 А) |
ВВГ 3×16 |
ВВГ 3×1,5 |
Склад штампов |
ВА 47 – 29 (63/2 А) |
ВВГ 3×1,5 |
|||
Агрегатная |
ВА 47 – 29 (63/2 А) |
ВВГ 3×1,5 |
|||
ТП |
ВА 47 – 29 (63/1 А) |
ВВГ 3×1,5 |
|||
Станочный участок |
ВА 47 – 29 (63/63 А) |
ВВГ 3×16 |

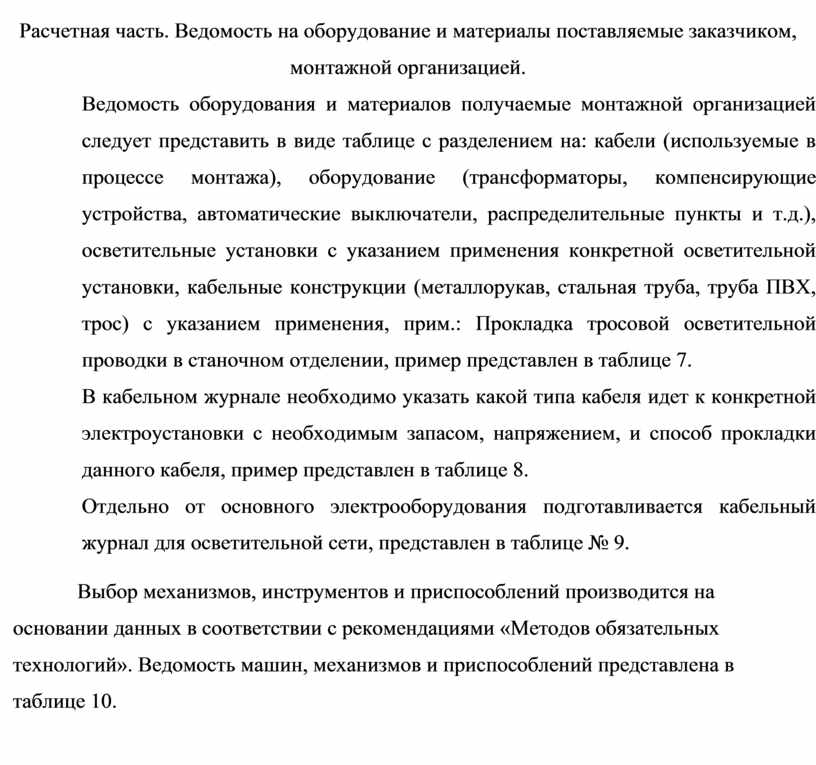

Ведомость оборудования и материалов получаемые монтажной организацией следует представить в виде таблице с разделением на: кабели (используемые в процессе монтажа), оборудование (трансформаторы, компенсирующие устройства, автоматические выключатели, распределительные пункты и т.д.), осветительные установки с указанием применения конкретной осветительной установки, кабельные конструкции (металлорукав, стальная труба, труба ПВХ, трос) с указанием применения, прим.: Прокладка тросовой осветительной проводки в станочном отделении, пример представлен в таблице 7.
В кабельном журнале необходимо указать какой типа кабеля идет к конкретной электроустановки с необходимым запасом, напряжением, и способ прокладки данного кабеля, пример представлен в таблице 8.
Отдельно от основного электрооборудования подготавливается кабельный журнал для осветительной сети, представлен в таблице № 9.
Выбор механизмов, инструментов и приспособлений производится на основании данных в соответствии с рекомендациями «Методов обязательных технологий». Ведомость машин, механизмов и приспособлений представлена в таблице 10.

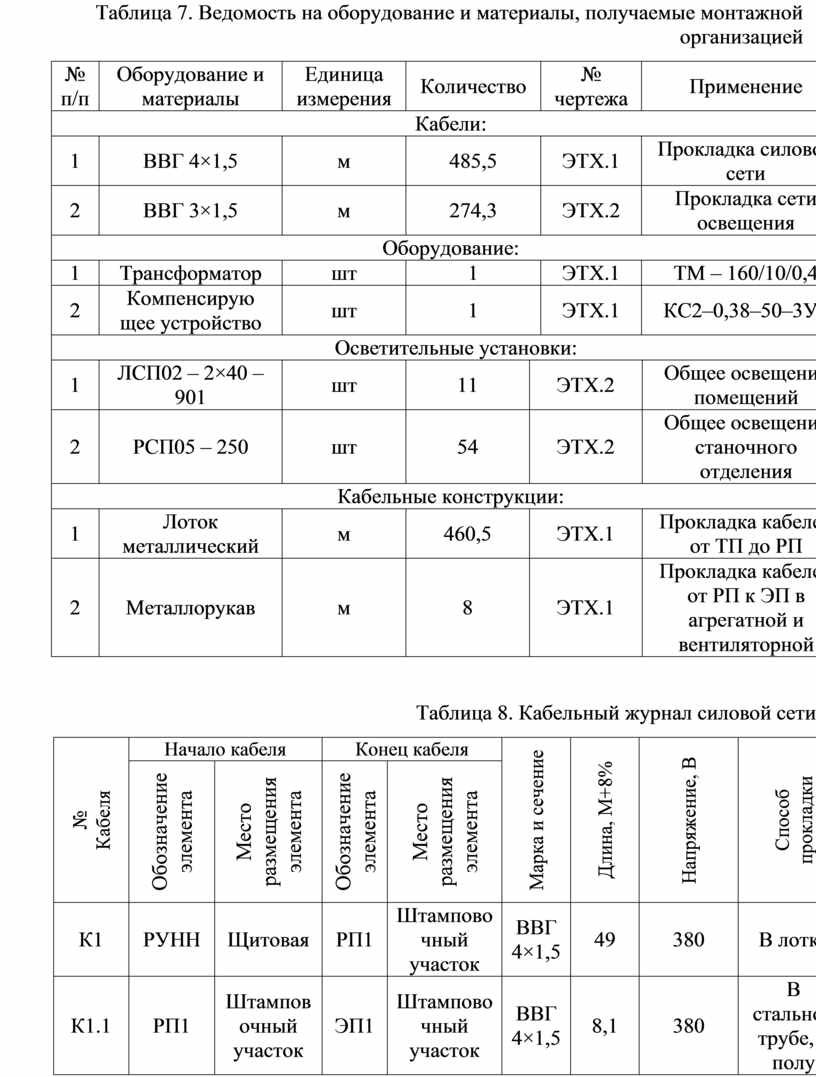

Таблица 7. Ведомость на оборудование и материалы, получаемые монтажной организацией
№ п/п |
Оборудование и материалы |
Единица измерения |
Количество |
№ чертежа |
Применение |
||
Кабели: |
|||||||
1 |
ВВГ 4×1,5 |
м |
485,5 |
ЭТХ.1 |
Прокладка силовой сети |
||
2 |
ВВГ 3×1,5 |
м |
274,3 |
ЭТХ.2 |
Прокладка сети освещения |
||
Оборудование: |
|||||||
1 |
Трансформатор |
шт |
1 |
ЭТХ.1 |
ТМ – 160/10/0,4 |
||
2 |
Компенсирую щее устройство |
шт |
1 |
ЭТХ.1 |
КС2–0,38–50–3У3 |
||
Осветительные установки: |
|||||||
1 |
ЛСП02 – 2×40 – 901 |
шт |
11 |
ЭТХ.2 |
Общее освещение помещений |
||
2 |
РСП05 – 250 |
шт |
54 |
ЭТХ.2 |
Общее освещение станочного отделения |
||
Кабельные конструкции: |
|||||||
1 |
Лоток металлический |
м |
460,5 |
ЭТХ.1 |
Прокладка кабелей от ТП до РП |
||
2 |
Металлорукав |
м |
8 |
ЭТХ.1 |
Прокладка кабелей от РП к ЭП в агрегатной и вентиляторной |
||
Таблица 8. Кабельный журнал силовой сети
№ Кабеля |
Начало кабеля |
Конец кабеля |
Марка и сечение |
Длина, М+8% |
Напряжение, В |
Способ прокладки |
||
Обозначение элемента |
Место размещения элемента |
Обозначение элемента |
Место размещения элемента |
|||||
К1 |
РУНН |
Щитовая |
РП1 |
Штамповочный участок |
ВВГ 4×1,5 |
49 |
380 |
В лотке |
К1.1 |
РП1 |
Штамповочный участок |
ЭП1 |
Штамповочный участок |
ВВГ 4×1,5 |
8,1 |
380 |
В стальной трубе, в полу |

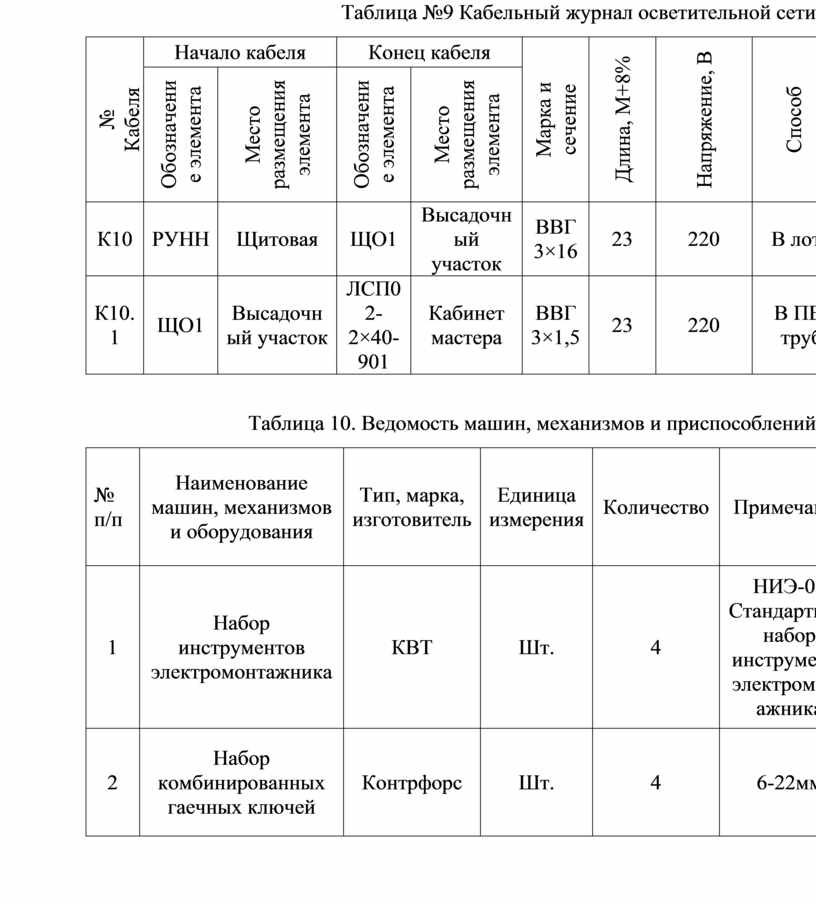

Таблица №9 Кабельный журнал осветительной сети
№ Кабеля |
Начало кабеля |
Конец кабеля |
Марка и сечение |
Длина, М+8% |
Напряжение, В |
Способ прокладки |
||
Обозначение элемента |
Место размещения элемента |
Обозначение элемента |
Место размещения элемента |
|||||
К10 |
РУНН |
Щитовая |
ЩО1 |
Высадочный участок |
ВВГ 3×16 |
23 |
220 |
В лотке |
К10.1 |
ЩО1 |
Высадочный участок |
ЛСП02-2×40-901 |
Кабинет мастера |
ВВГ 3×1,5 |
23 |
220 |
В ПВХ трубе |
Таблица 10. Ведомость машин, механизмов и приспособлений
№ п/п |
Наименование машин, механизмов и оборудования |
Тип, марка, изготовитель |
Единица измерения |
Количество |
Примечание |
1 |
Набор инструментов электромонтажника |
КВТ |
Шт. |
4 |
НИЭ-01 Стандартный набор инструмента электромонтажника |
2 |
Набор комбинированных гаечных ключей |
Контрфорс |
Шт. |
4 |
6-22мм |

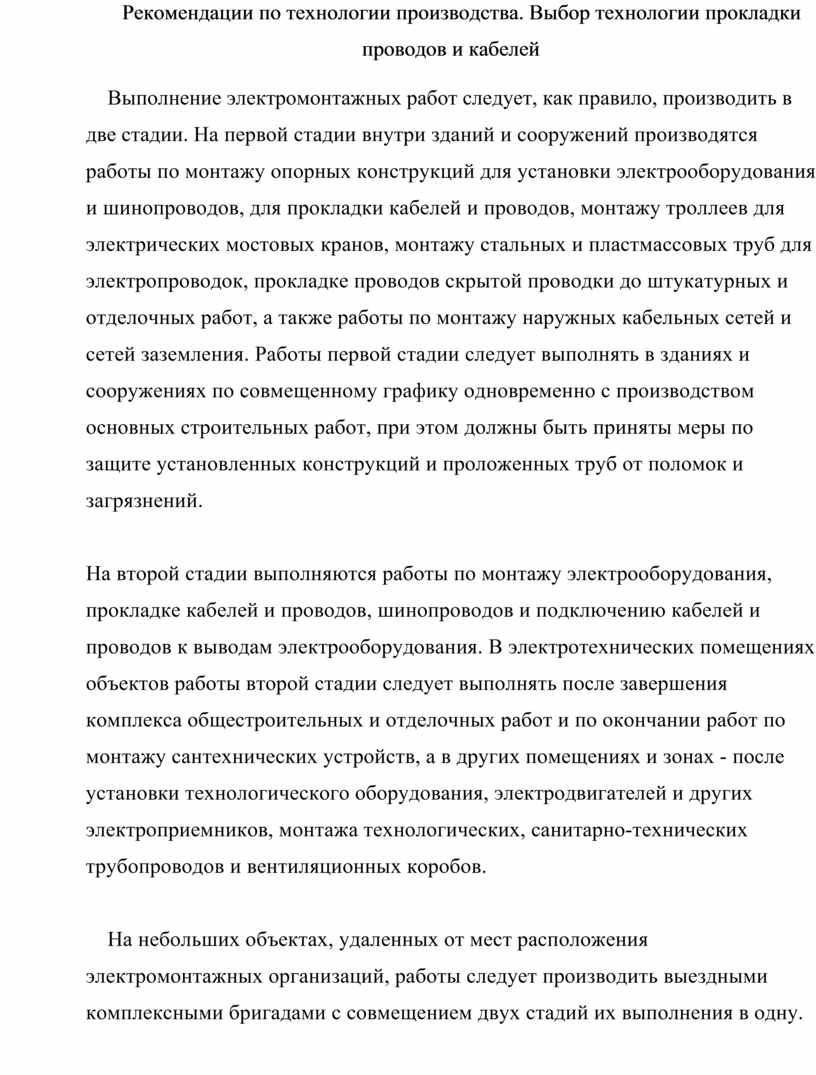

Рекомендации по технологии производства. Выбор технологии прокладки проводов и кабелей
Выполнение электромонтажных работ следует, как
правило, производить в две стадии. На первой
стадии внутри зданий и сооружений производятся работы по монтажу опорных
конструкций для установки электрооборудования и шинопроводов, для прокладки
кабелей и проводов, монтажу троллеев для электрических мостовых кранов, монтажу
стальных и пластмассовых труб для электропроводок, прокладке проводов скрытой
проводки до штукатурных и отделочных работ, а также работы по монтажу наружных
кабельных сетей и сетей заземления. Работы первой стадии следует выполнять в
зданиях и сооружениях по совмещенному графику одновременно с производством
основных строительных работ, при этом должны быть приняты меры по защите
установленных конструкций и проложенных труб от поломок и загрязнений.
На второй стадии выполняются работы по монтажу электрооборудования, прокладке
кабелей и проводов, шинопроводов и подключению кабелей и проводов к выводам
электрооборудования. В электротехнических помещениях объектов работы второй
стадии следует выполнять после завершения комплекса общестроительных и
отделочных работ и по окончании работ по монтажу сантехнических устройств, а в
других помещениях и зонах - после установки технологического оборудования,
электродвигателей и других электроприемников, монтажа технологических,
санитарно-технических трубопроводов и вентиляционных коробов.
На небольших объектах,
удаленных от мест расположения электромонтажных организаций, работы следует
производить выездными комплексными бригадами с совмещением двух стадий их
выполнения в одну.

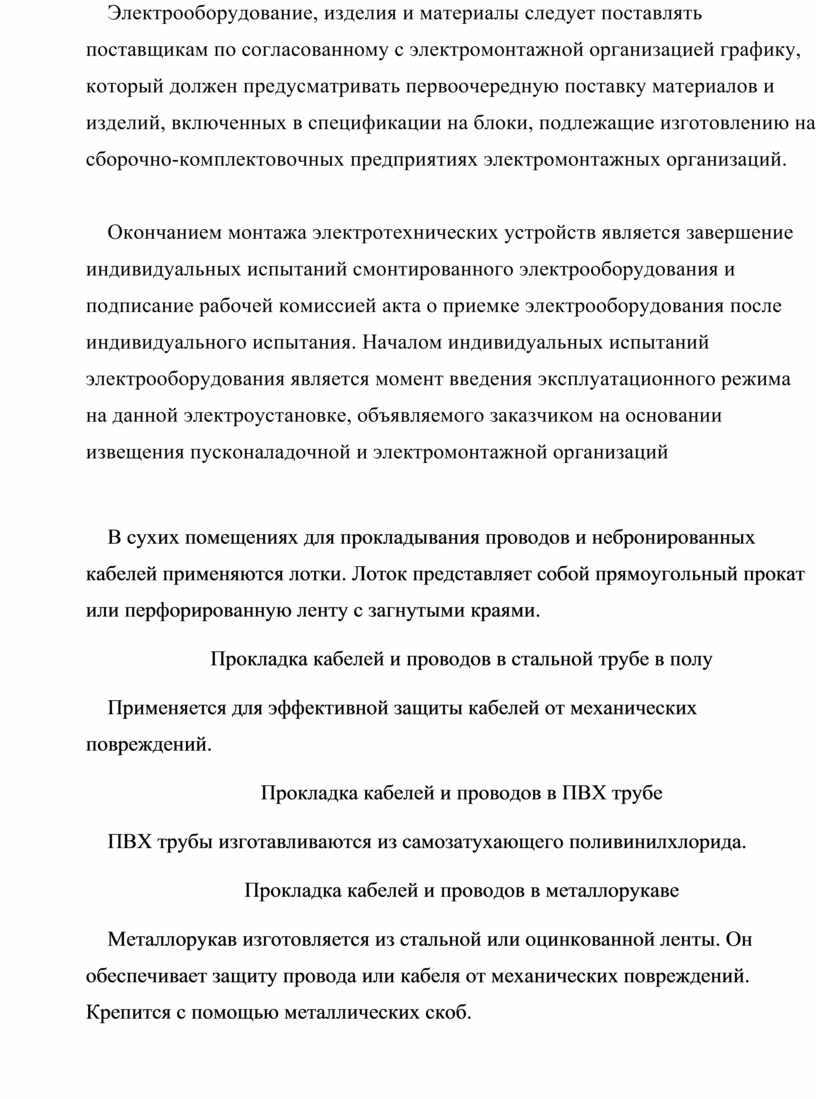

Электрооборудование, изделия
и материалы следует поставлять поставщикам по согласованному с электромонтажной
организацией графику, который должен предусматривать первоочередную поставку
материалов и изделий, включенных в спецификации на блоки, подлежащие
изготовлению на сборочно-комплектовочных предприятиях электромонтажных
организаций.
Окончанием монтажа электротехнических устройств является завершение индивидуальных испытаний смонтированного электрооборудования и подписание рабочей комиссией акта о приемке электрооборудования после индивидуального испытания. Началом индивидуальных испытаний электрооборудования является момент введения эксплуатационного режима на данной электроустановке, объявляемого заказчиком на основании извещения пусконаладочной и электромонтажной организаций
В сухих помещениях для прокладывания проводов и небронированных кабелей применяются лотки. Лоток представляет собой прямоугольный прокат или перфорированную ленту с загнутыми краями.
Прокладка кабелей и проводов в стальной трубе в полу
Применяется для эффективной защиты кабелей от механических повреждений.
Прокладка кабелей и проводов в ПВХ трубе
ПВХ трубы изготавливаются из самозатухающего поливинилхлорида.
Прокладка кабелей и проводов в металлорукаве
Металлорукав изготовляется из стальной или оцинкованной ленты. Он обеспечивает защиту провода или кабеля от механических повреждений. Крепится с помощью металлических скоб.

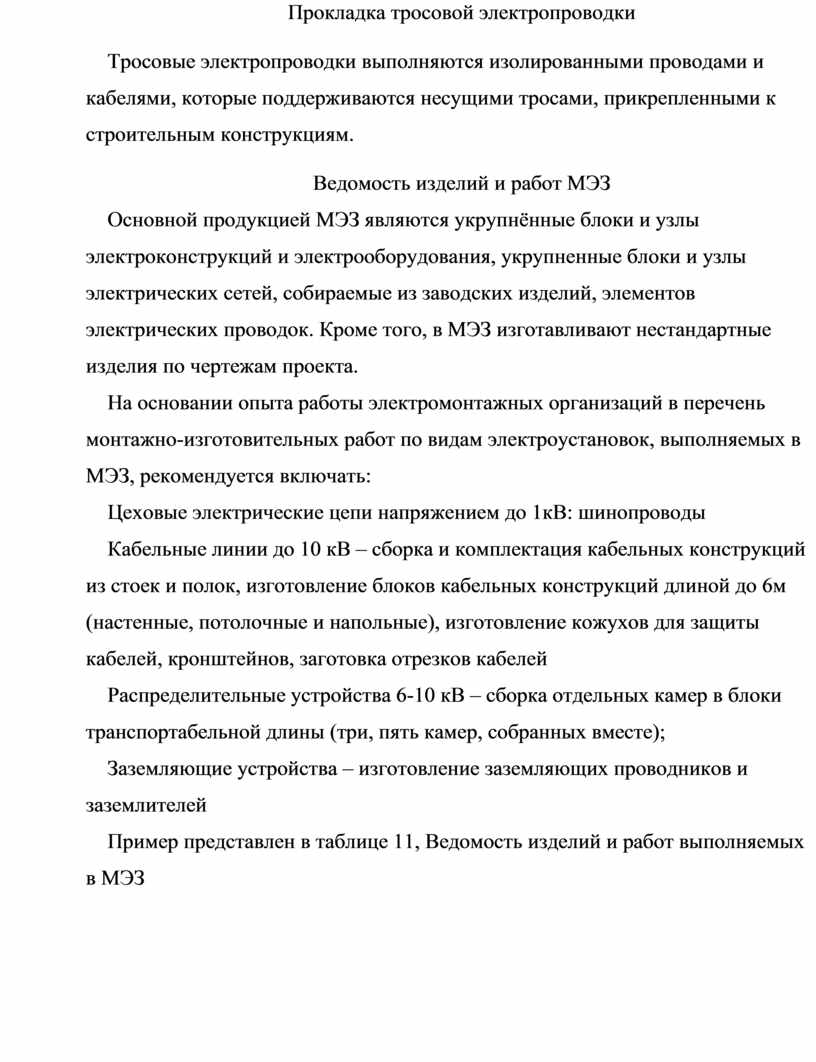

Прокладка тросовой электропроводки
Тросовые электропроводки выполняются изолированными проводами и кабелями, которые поддерживаются несущими тросами, прикрепленными к строительным конструкциям.
Ведомость изделий и работ МЭЗ
Основной продукцией МЭЗ являются укрупнённые блоки и узлы электроконструкций и электрооборудования, укрупненные блоки и узлы электрических сетей, собираемые из заводских изделий, элементов электрических проводок. Кроме того, в МЭЗ изготавливают нестандартные изделия по чертежам проекта.
На основании опыта работы электромонтажных организаций в перечень монтажно-изготовительных работ по видам электроустановок, выполняемых в МЭЗ, рекомендуется включать:
Цеховые электрические цепи напряжением до 1кВ: шинопроводы
Кабельные линии до 10 кВ – сборка и комплектация кабельных конструкций из стоек и полок, изготовление блоков кабельных конструкций длиной до 6м (настенные, потолочные и напольные), изготовление кожухов для защиты кабелей, кронштейнов, заготовка отрезков кабелей
Распределительные устройства 6-10 кВ – сборка отдельных камер в блоки транспортабельной длины (три, пять камер, собранных вместе);
Заземляющие устройства – изготовление заземляющих проводников и заземлителей
Пример представлен в таблице 11, Ведомость изделий и работ выполняемых в МЭЗ

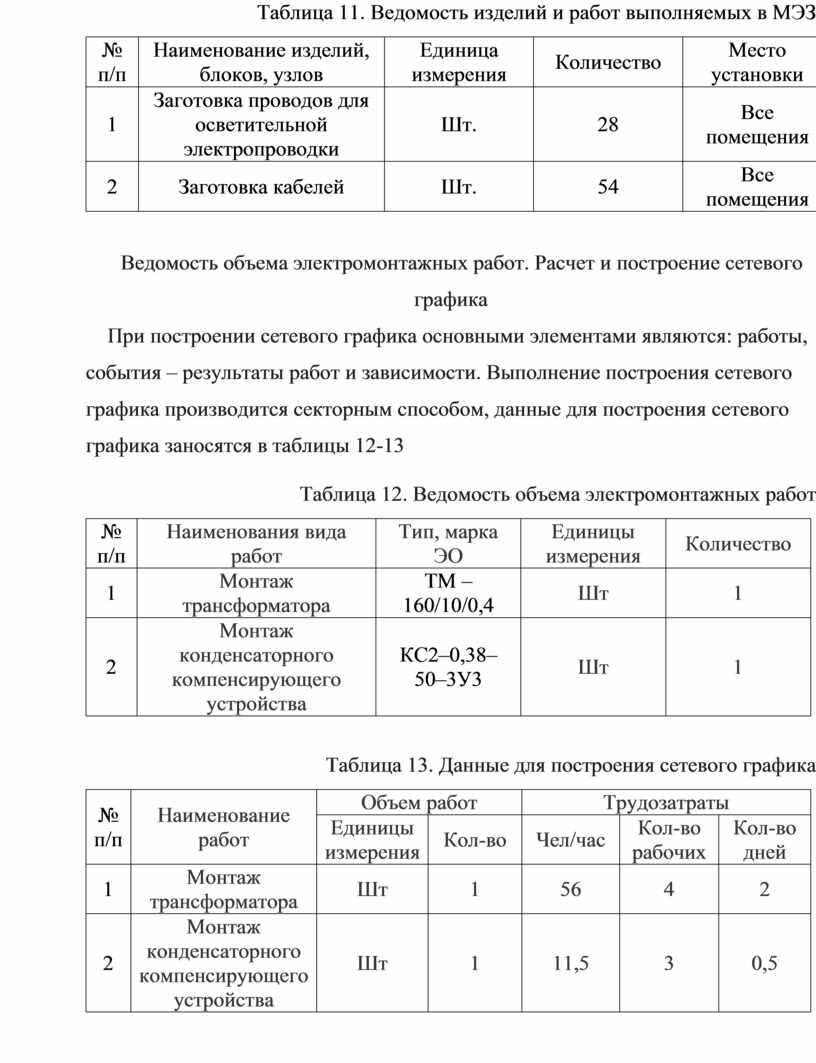

Таблица 11. Ведомость изделий и работ выполняемых в МЭЗ
№ п/п |
Наименование изделий, блоков, узлов |
Единица измерения |
Количество |
Место установки |
1 |
Заготовка проводов для осветительной электропроводки |
Шт. |
28 |
Все помещения |
2 |
Заготовка кабелей |
Шт. |
54 |
Все помещения |
Ведомость объема электромонтажных работ. Расчет и построение сетевого графика
При построении сетевого графика основными элементами являются: работы, события – результаты работ и зависимости. Выполнение построения сетевого графика производится секторным способом, данные для построения сетевого графика заносятся в таблицы 12-13
Таблица 12. Ведомость объема электромонтажных работ
№ п/п |
Наименования вида работ |
Тип, марка ЭО |
Единицы измерения |
Количество |
1 |
Монтаж трансформатора |
ТМ – 160/10/0,4 |
Шт |
1 |
2 |
Монтаж конденсаторного компенсирующего устройства |
КС2–0,38–50–3У3 |
Шт |
1 |
Таблица 13. Данные для построения сетевого графика
№ п/п |
Наименование работ |
Объем работ |
Трудозатраты |
|||
Единицы измерения |
Кол-во |
Чел/час |
Кол-во рабочих |
Кол-во дней |
||
1 |
Монтаж трансформатора |
Шт |
1 |
56 |
4 |
2 |
2 |
Монтаж конденсаторного компенсирующего устройства |
Шт |
1 |
11,5 |
3 |
0,5 |

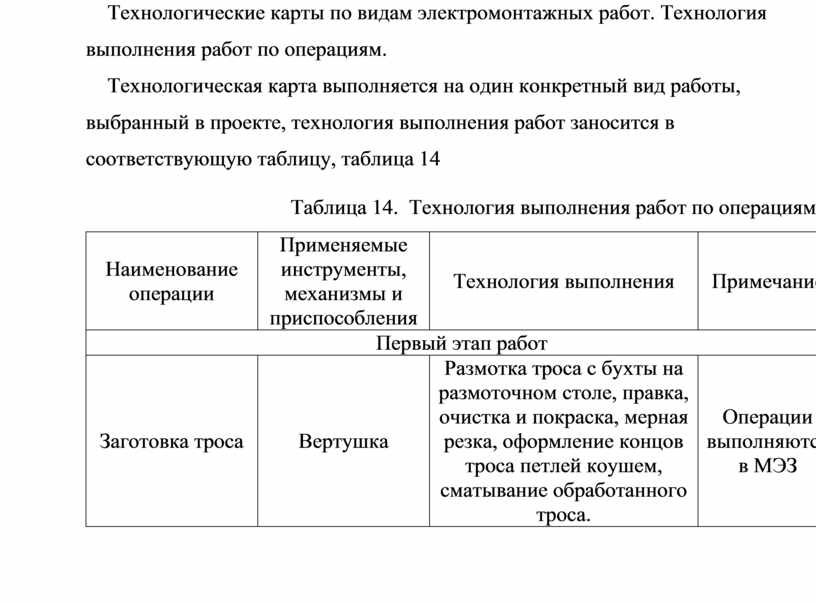

Технологические карты по видам электромонтажных работ. Технология выполнения работ по операциям.
Технологическая карта выполняется на один конкретный вид работы, выбранный в проекте, технология выполнения работ заносится в соответствующую таблицу, таблица 14
Таблица 14. Технология выполнения работ по операциям
Наименование операции |
Применяемые инструменты, механизмы и приспособления |
Технология выполнения |
Примечание |
Первый этап работ |
|||
Заготовка троса |
Вертушка |
Размотка троса с бухты на размоточном столе, правка, очистка и покраска, мерная резка, оформление концов троса петлей коушем, сматывание обработанного троса. |
Операции выполняются в МЭЗ |
Проверка производится осмотром, измерительными приборами, испытания - измерительными приборами, специальными установками, подачей испытательного напряжения и другими методами.
Испытательно-наладочные работы производятся в период изготовления электрооборудования - заводские типовые и контрольные испытания, в процессе монтажа - приемосдаточные испытания и наладка, в процессе эксплуатации - профилактические измерения и испытания, испытания и измерения после капитальных ремонтов.
Объем и нормы приемосдаточных испытаний электрооборудования определяются Правилами устройства электроустановок (ПУЭ) и другими отраслевыми правилами и инструкциями.
кроме того, все оборудование должно пройти проверку работы механической части в соответствии с заводскими и монтажными инструкциями.
Заключение о пригодности электрооборудования к эксплуатации делается на основании рассмотрения результатов всех проверок и испытаний, относящихся к данной единице оборудования.
Все измерения, испытания и опробирования в соответствии с действующими документами, инструкциями заводов - изготовителей, ПУЭ, произведенные монтажным персоналом в процессе монтажа, наладочным персоналом перед вводом электрооборудования в эксплуатацию, должны быть оформлены актами и протоколами по соответствующей форме.
Наладка электрооборудования невозможно без применения различных электроизмерительных приборов.
Технология выполнения работ по операциям представлено в таблице 15
Таблица 15
Наименование процессов, подлежащих контролю |
Инструменты и способ контроля |
Время контроля |
Критерии оценки качества |
Комплектация необходимыми материалами |
Визуально |
До начала работ |
Соответствие ППЭР, целостность |
Комплектация необходимыми механизмами, инструментами и приспособлениями |
Визуально, опробование |
До начала работ |
Соответствие ППЭР, техническая исправность |
Графическая часть
Графическая часть состоит из:
1. План объекта с разбивкой на монтажно-технологические зоны и расположением электрооборудования
2. План расположения осветительного оборудования
3. Чертежей и эскизов блоков, узлов, нетиповых деталей, изготовляемых в МЭЗ.
4. Сетевого графика производства электромонтажных работ.
Содержание графической части
1. План объекта с разбивкой на монтажно-технологические зоны и расположением электрооборудования
- на чертеже условными обозначениями указываются:
- расположение монтажно-технологических зон;
- расположение сборочных площадок для комплектации оборудования и материалов, поступающих в монтажную зону для выполнения отдельных видов электромонтажных работ;
- пути доставки грузов в монтажную зону и перемещения в ней;

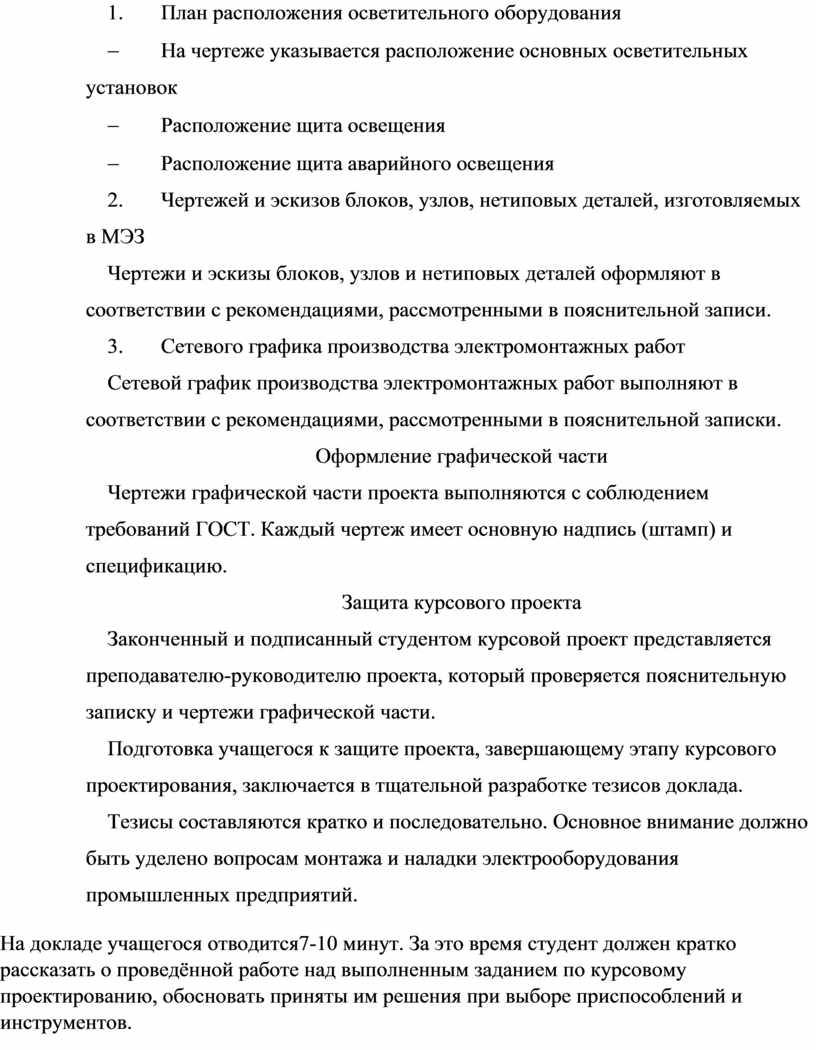

2. План расположения осветительного оборудования
- На чертеже указывается расположение основных осветительных установок
- Расположение щита освещения
- Расположение щита аварийного освещения
3. Чертежей и эскизов блоков, узлов, нетиповых деталей, изготовляемых в МЭЗ
Чертежи и эскизы блоков, узлов и нетиповых деталей оформляют в соответствии с рекомендациями, рассмотренными в пояснительной записи.
4. Сетевого графика производства электромонтажных работ
Сетевой график производства электромонтажных работ выполняют в соответствии с рекомендациями, рассмотренными в пояснительной записки.
Оформление графической части
Чертежи графической части проекта выполняются с соблюдением требований ГОСТ. Каждый чертеж имеет основную надпись (штамп) и спецификацию.
Защита курсового проекта
Законченный и подписанный студентом курсовой проект представляется преподавателю-руководителю проекта, который проверяется пояснительную записку и чертежи графической части.
Подготовка учащегося к защите проекта, завершающему этапу курсового проектирования, заключается в тщательной разработке тезисов доклада.
Тезисы составляются кратко и последовательно. Основное внимание должно быть уделено вопросам монтажа и наладки электрооборудования промышленных предприятий.
На докладе учащегося отводится7-10 минут. За это время студент должен кратко рассказать о проведённой работе над выполненным заданием по курсовому проектированию, обосновать приняты им решения при выборе приспособлений и инструментов.
Скачано с www.znanio.ru
Материалы на данной страницы взяты из открытых источников либо размещены пользователем в соответствии с договором-офертой сайта. Вы можете сообщить о нарушении.
