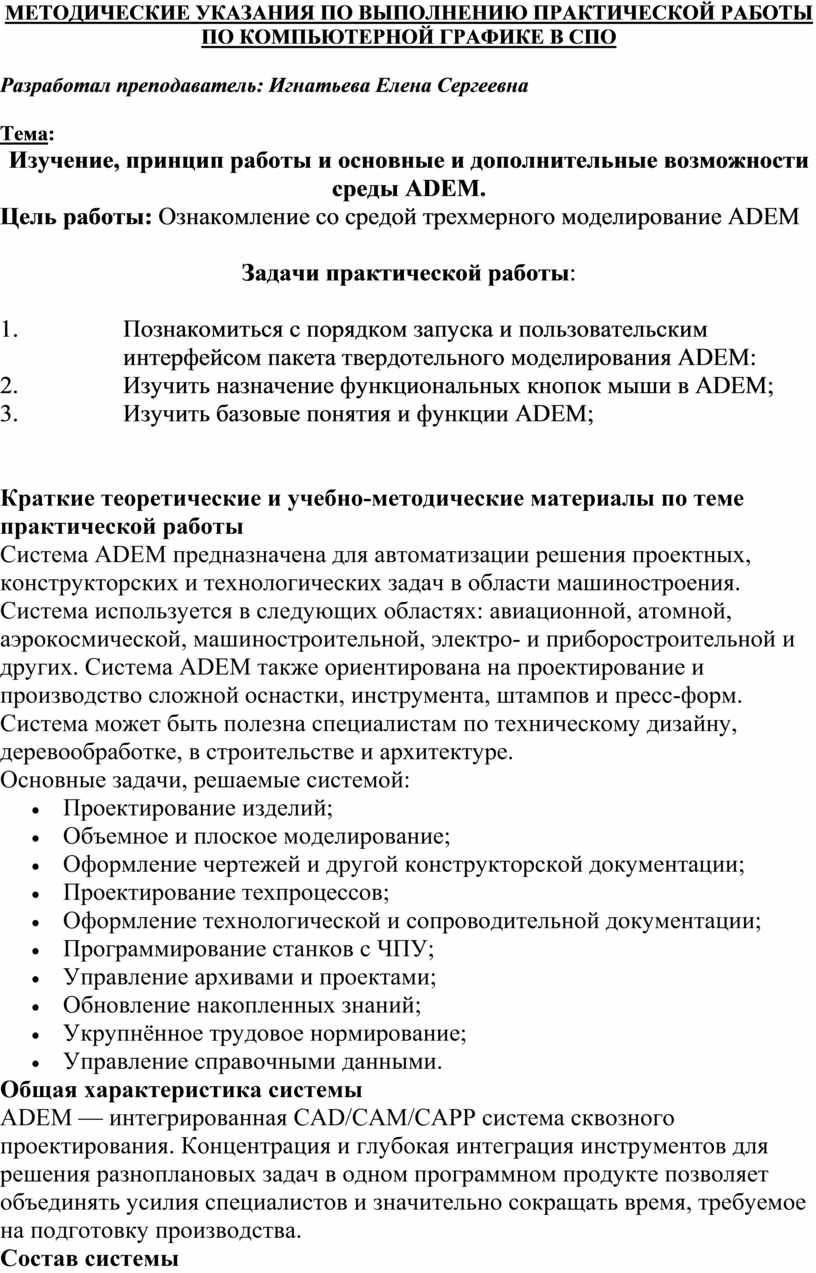

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ ПО КОМПЬЮТЕРНОЙ ГРАФИКЕ В СПО



Разработал преподаватель: Игнатьева Елена Сергеевна



Тема:

Изучение, принцип работы и основные и дополнительные возможности среды ADEM.

Цель работы: Ознакомление со средой трехмерного моделирование ADEM



Задачи практической работы:



1.                 Познакомиться с порядком запуска и пользовательским интерфейсом пакета твердотельного моделирования ADEM:

2.                 Изучить назначение функциональных кнопок мыши в ADEM;

3.                 Изучить базовые понятия и функции ADEM;





Краткие теоретические и учебно-методические материалы по теме практической работы

Система ADEM предназначена для автоматизации решения проектных, конструкторских и технологических задач в области машиностроения. Система используется в следующих областях: авиационной, атомной, аэрокосмической, машиностроительной, электро- и приборостроительной и других. Система ADEM также ориентирована на проектирование и производство сложной оснастки, инструмента, штампов и пресс-форм. Система может быть полезна специалистам по техническому дизайну, деревообработке, в строительстве и архитектуре.

Основные задачи, решаемые системой:

  • Проектирование изделий;
  • Объемное и плоское моделирование;
  • Оформление чертежей и другой конструкторской документации;
  • Проектирование техпроцессов;
  • Оформление технологической и сопроводительной документации;
  • Программирование станков с ЧПУ;
  • Управление архивами и проектами;
  • Обновление накопленных знаний;
  • Укрупнённое трудовое нормирование;
  • Управление справочными данными.

Общая характеристика системы

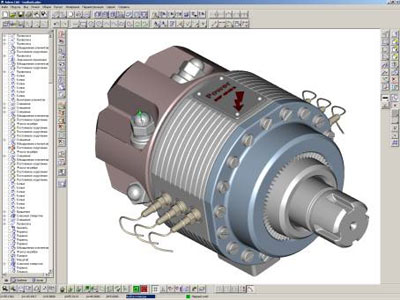

ADEM — интегрированная CAD/CAM/CAPP система сквозного проектирования. Концентрация и глубокая интеграция инструментов для решения разноплановых задач в одном программном продукте позволяет объединять усилия специалистов и значительно сокращать время, требуемое на подготовку производства.

Состав системы

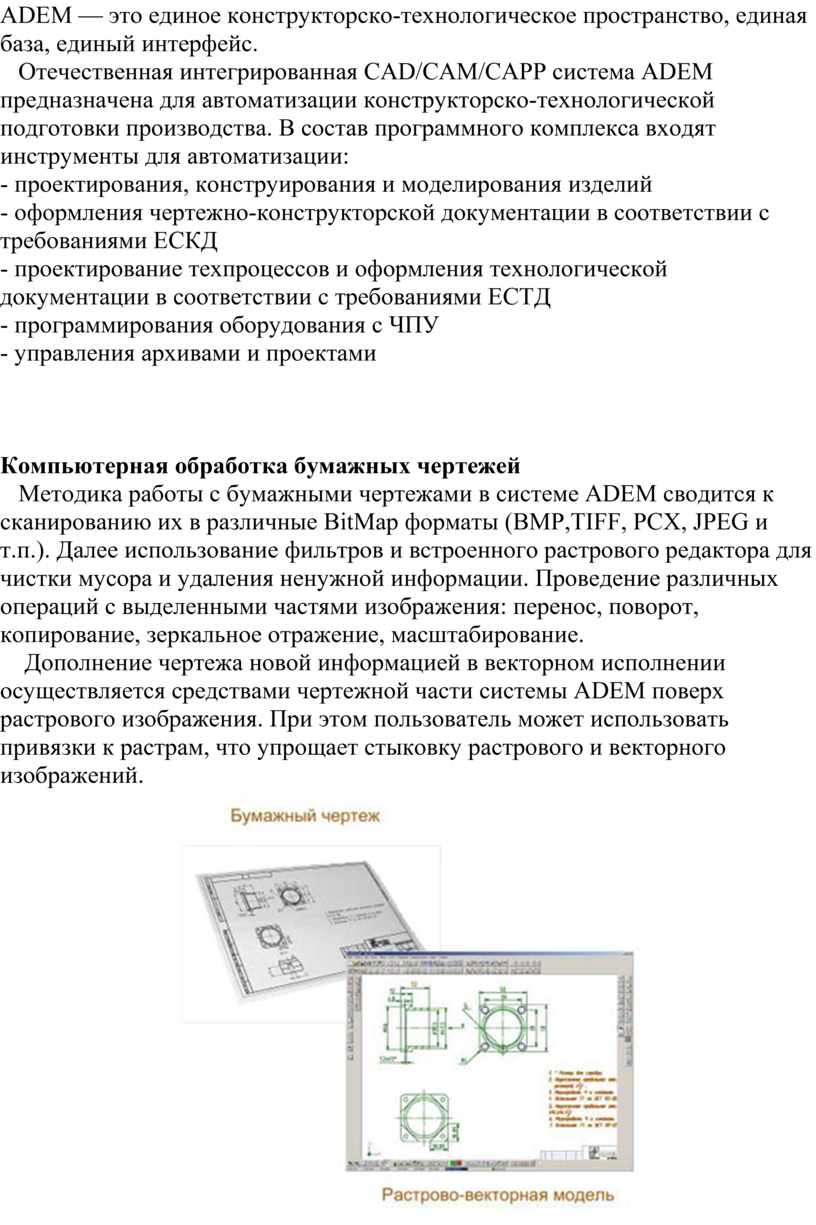

ADEM — это единое конструкторско-технологическое пространство, единая база, единый интерфейс.

   Отечественная интегрированная CAD/CAM/CAPP система ADEM предназначена для автоматизации конструкторско-технологической подготовки производства. В состав программного комплекса входят инструменты для автоматизации:

- проектирования, конструирования и моделирования изделий
- оформления чертежно-конструкторской документации в соответствии с требованиями ЕСКД
- проектирование техпроцессов и оформления технологической документации в соответствии с требованиями ЕСТД
- программирования оборудования с ЧПУ
- управления архивами и проектами






Компьютерная обработка бумажных чертежей

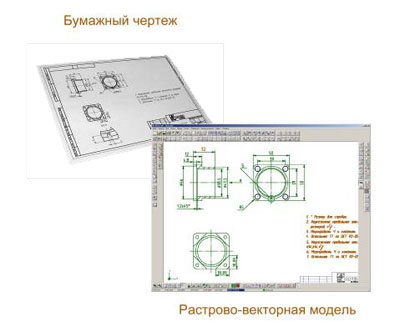

   Методика работы с бумажными чертежами в системе ADEM сводится к сканированию их в различные BitMap форматы (BMP,TIFF, PCX, JPEG и т.п.). Далее использование фильтров и встроенного растрового редактора для чистки мусора и удаления ненужной информации. Проведение различных операций с выделенными частями изображения: перенос, поворот, копирование, зеркальное отражение, масштабирование.
    Дополнение чертежа новой информацией в векторном исполнении осуществляется средствами чертежной части системы ADEM поверх растрового изображения. При этом пользователь может использовать привязки к растрам, что упрощает стыковку растрового и векторного изображений.

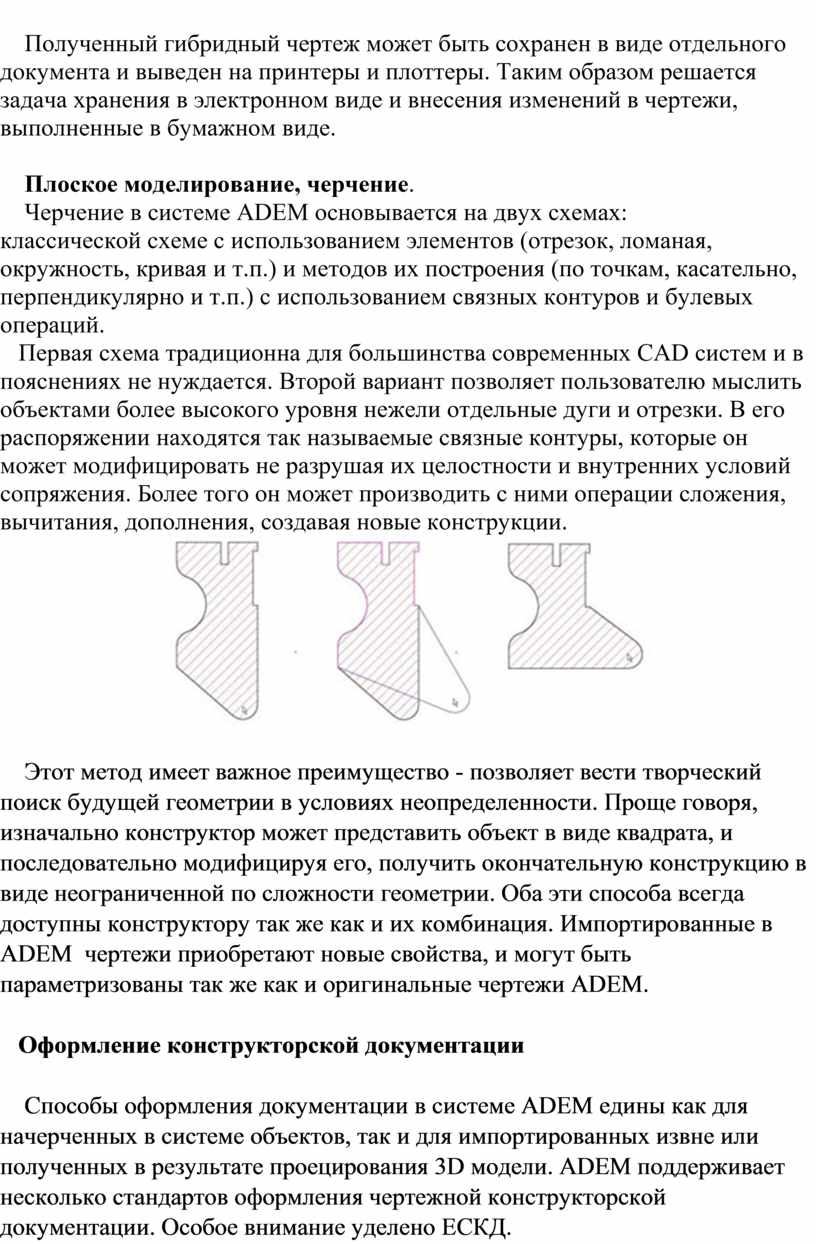

Полученный гибридный чертеж может быть сохранен в виде отдельного документа и выведен на принтеры и плоттеры. Таким образом решается задача хранения в электронном виде и внесения изменений в чертежи, выполненные в бумажном виде.

    Плоское моделирование, черчение.
    Черчение в системе ADEM основывается на двух схемах:

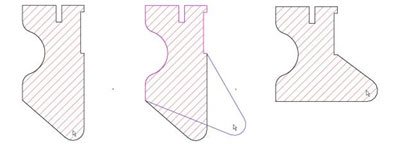

классической схеме c использованием элементов (отрезок, ломаная, окружность, кривая и т.п.) и методов их построения (по точкам, касательно, перпендикулярно и т.п.) с использованием связных контуров и булевых операций.

   Первая схема традиционна для большинства современных CAD систем и в пояснениях не нуждается. Второй вариант позволяет пользователю мыслить объектами более высокого уровня нежели отдельные дуги и отрезки. В его распоряжении находятся так называемые связные контуры, которые он может модифицировать не разрушая их целостности и внутренних условий сопряжения. Более того он может производить с ними операции сложения, вычитания, дополнения, создавая новые конструкции.


    Этот метод имеет важное преимущество - позволяет вести творческий поиск будущей геометрии в условиях неопределенности. Проще говоря, изначально конструктор может представить объект в виде квадрата, и последовательно модифицируя его, получить окончательную конструкцию в виде неограниченной по сложности геометрии. Оба эти способа всегда доступны конструктору так же как и их комбинация. Импортированные в ADEM  чертежи приобретают новые свойства, и могут быть параметризованы так же как и оригинальные чертежи ADEM.

   Оформление конструкторской документации

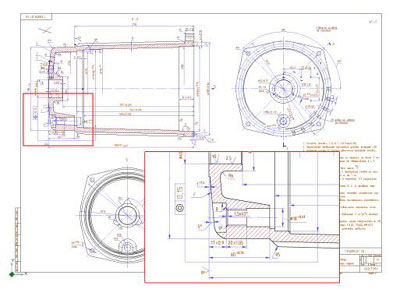

    Способы оформления документации в системе ADEM едины как для начерченных в системе объектов, так и для импортированных извне или полученных в результате проецирования 3D модели. ADEM поддерживает несколько стандартов оформления чертежной конструкторской документации. Особое внимание уделено ЕСКД.

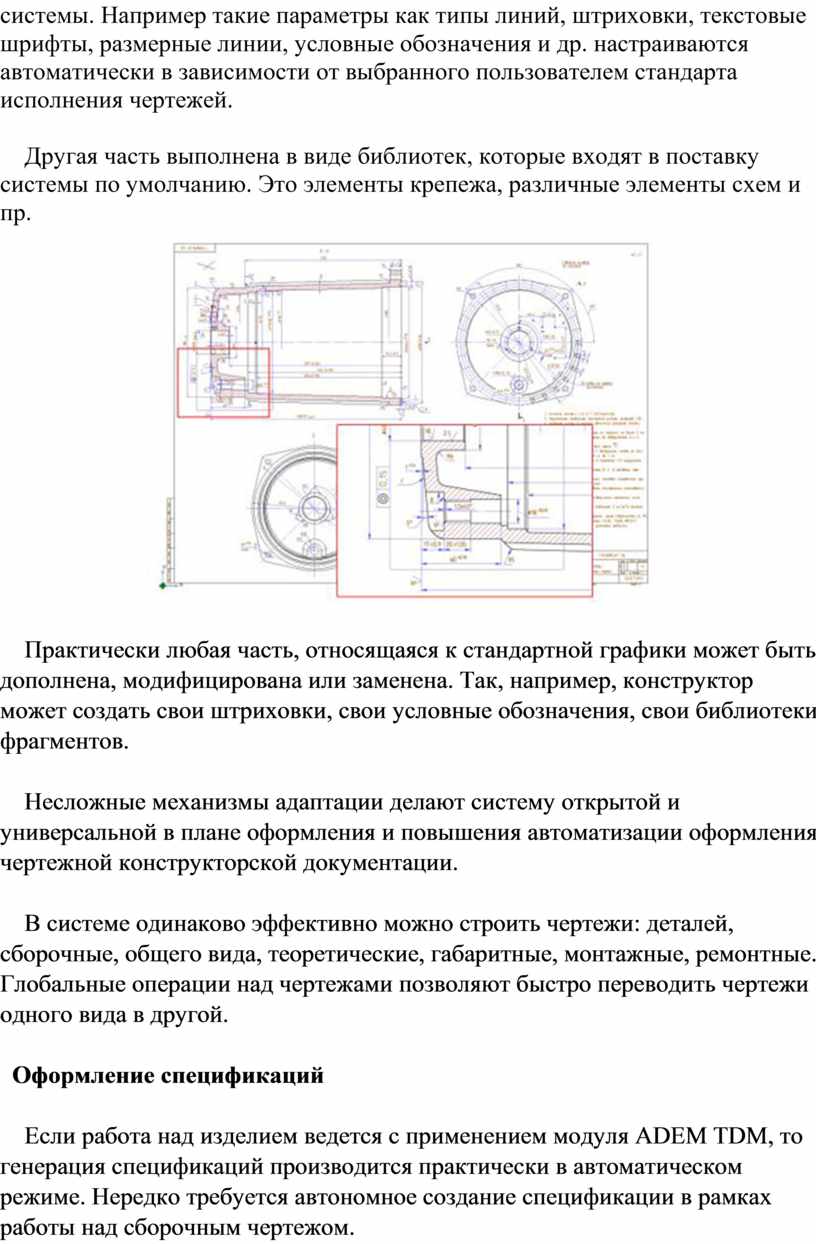

   Большая часть стандартной графики содержится непосредственно в ядре системы. Например такие параметры как типы линий, штриховки, текстовые шрифты, размерные линии, условные обозначения и др. настраиваются автоматически в зависимости от выбранного пользователем стандарта исполнения чертежей.

    Другая часть выполнена в виде библиотек, которые входят в поставку системы по умолчанию. Это элементы крепежа, различные элементы схем и пр.


    Практически любая часть, относящаяся к стандартной графики может быть дополнена, модифицирована или заменена. Так, например, конструктор может создать свои штриховки, свои условные обозначения, свои библиотеки фрагментов.

    Несложные механизмы адаптации делают систему открытой и универсальной в плане оформления и повышения автоматизации оформления чертежной конструкторской документации.

    В системе одинаково эффективно можно строить чертежи: деталей, сборочные, общего вида, теоретические, габаритные, монтажные, ремонтные. Глобальные операции над чертежами позволяют быстро переводить чертежи одного вида в другой.

  Оформление спецификаций

    Если работа над изделием ведется с применением модуля ADEM TDM, то генерация спецификаций производится практически в автоматическом режиме. Нередко требуется автономное создание спецификации в рамках работы над сборочным чертежом.

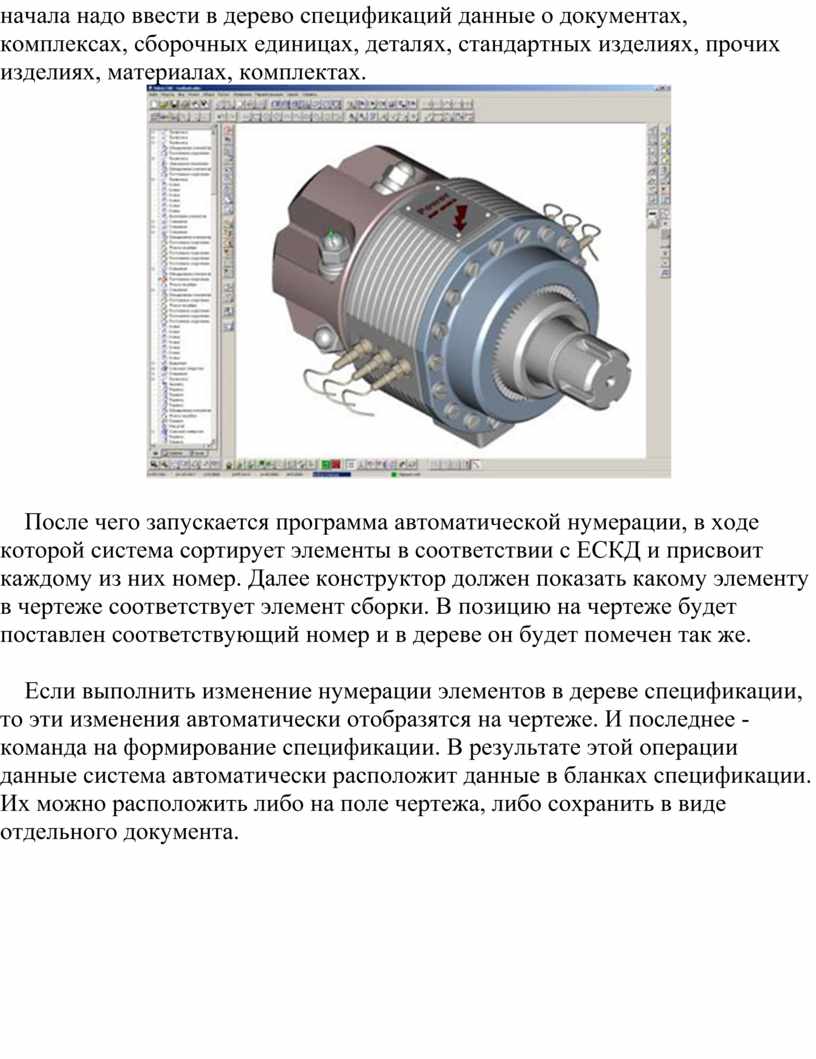

    Алгоритм создания спецификаций в автономном режиме следующий: Для начала надо ввести в дерево спецификаций данные о документах, комплексах, сборочных единицах, деталях, стандартных изделиях, прочих изделиях, материалах, комплектах.


    После чего запускается программа автоматической нумерации, в ходе которой система сортирует элементы в соответствии с ЕСКД и присвоит каждому из них номер. Далее конструктор должен показать какому элементу в чертеже соответствует элемент сборки. В позицию на чертеже будет поставлен соответствующий номер и в дереве он будет помечен так же.

    Если выполнить изменение нумерации элементов в дереве спецификации, то эти изменения автоматически отобразятся на чертеже. И последнее - команда на формирование спецификации. В результате этой операции данные система автоматически расположит данные в бланках спецификации. Их можно расположить либо на поле чертежа, либо сохранить в виде отдельного документа.
