МЕТОДИЧЕСКОЕ ПОСОБИЕ ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ для Специальности 08.02.07.

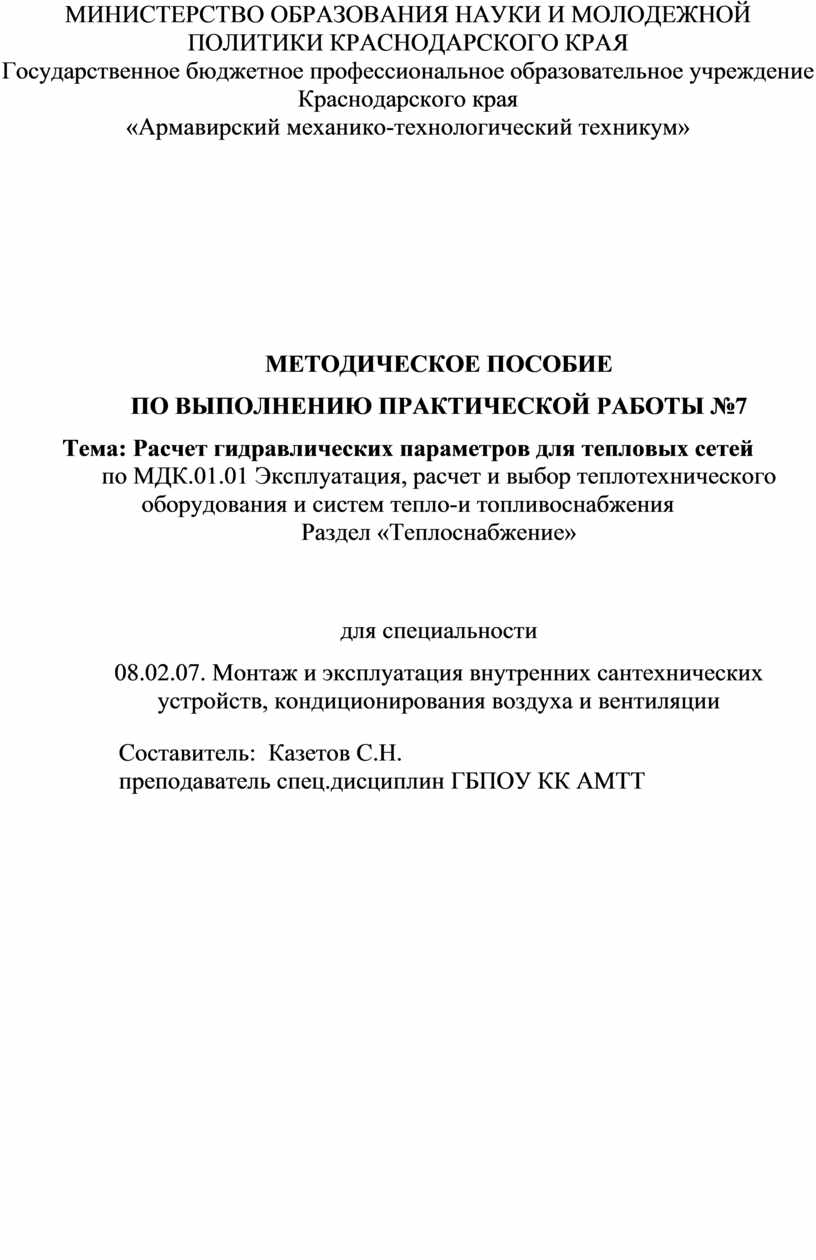

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

МЕТОДИЧЕСКОЕ ПОСОБИЕ

ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ №7

Тема: Расчет гидравлических параметров для тепловых сетей

по МДК.01.01 Эксплуатация, расчет и выбор теплотехнического оборудования и систем тепло-и топливоснабжения

Раздел «Теплоснабжение»

для специальности

08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции

Составитель:  Казетов С.Н.

преподаватель спец.дисциплин ГБПОУ КК АМТТ

2020

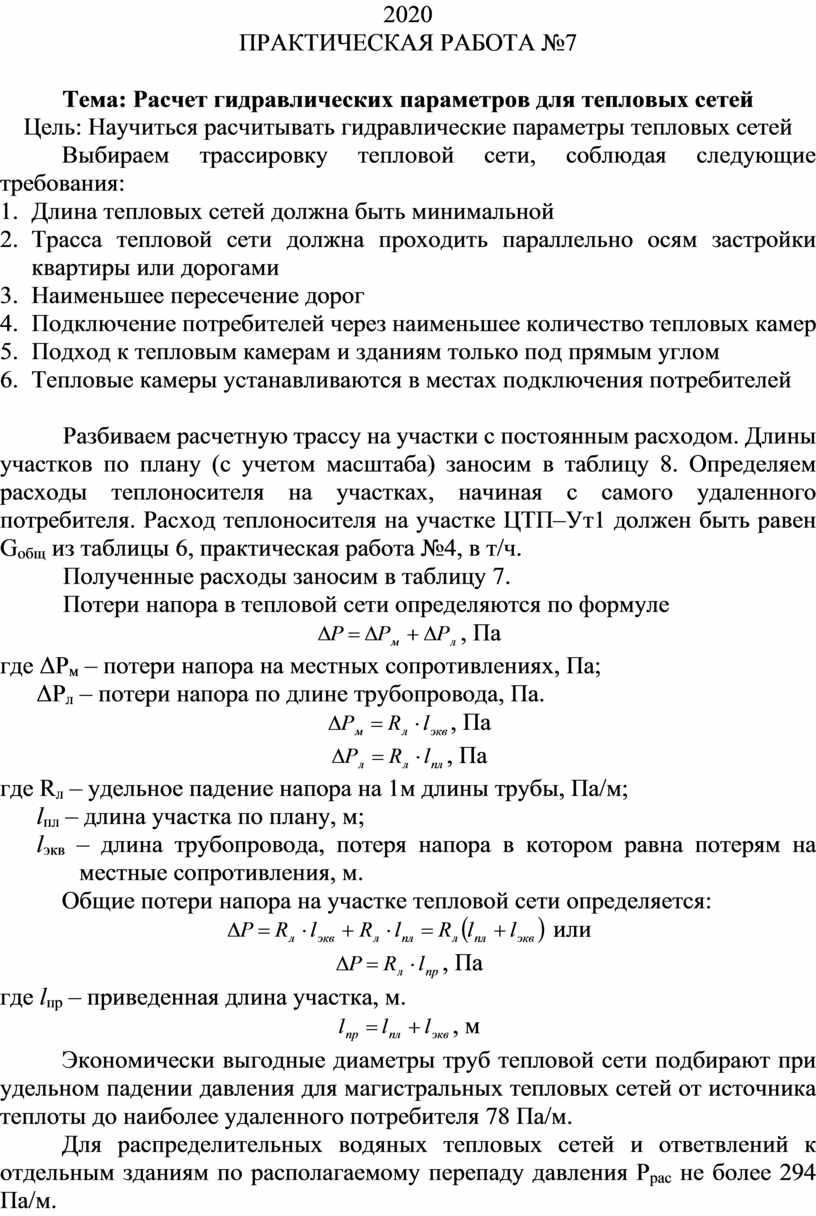

ПРАКТИЧЕСКАЯ РАБОТА №7

Тема: Расчет гидравлических параметров для тепловых сетей

Цель: Научиться расчитывать гидравлические параметры тепловых сетей

         Выбираем трассировку тепловой сети, соблюдая следующие требования:

1.     Длина тепловых сетей должна быть минимальной

2.     Трасса тепловой сети должна проходить параллельно осям застройки квартиры или дорогами

3.     Наименьшее пересечение дорог

4.     Подключение потребителей через наименьшее количество тепловых камер

5.     Подход к тепловым камерам и зданиям только под прямым углом

6.     Тепловые камеры устанавливаются в местах подключения потребителей

Разбиваем расчетную трассу на участки с постоянным расходом. Длины участков по плану (с учетом масштаба) заносим в таблицу 8. Определяем расходы теплоносителя на участках, начиная с самого удаленного потребителя. Расход теплоносителя на участке ЦТП–Ут1 должен быть равен G_общ из таблицы 6, практическая работа №4, в т/ч.

Полученные расходы заносим в таблицу 7.

Потери напора в тепловой сети определяются по формуле

, Па

где ΔР_м – потери напора на местных сопротивлениях, Па;

      ΔР_л – потери напора по длине трубопровода, Па.

, Па

, Па

где R_л – удельное падение напора на 1м длины трубы, Па/м;

      l_пл – длина участка по плану, м;

      l_экв – длина трубопровода, потеря напора в котором равна потерям на местные сопротивления, м.

         Общие потери напора на участке тепловой сети определяется:

 или

, Па

где l_пр – приведенная длина участка, м.

, м

         Экономически выгодные диаметры труб тепловой сети подбирают при удельном падении давления для магистральных тепловых сетей от источника теплоты до наиболее удаленного потребителя 78 Па/м.

         Для распределительных водяных тепловых сетей и ответвлений к отдельным зданиям по располагаемому перепаду давления Р_рас не более 294 Па/м.

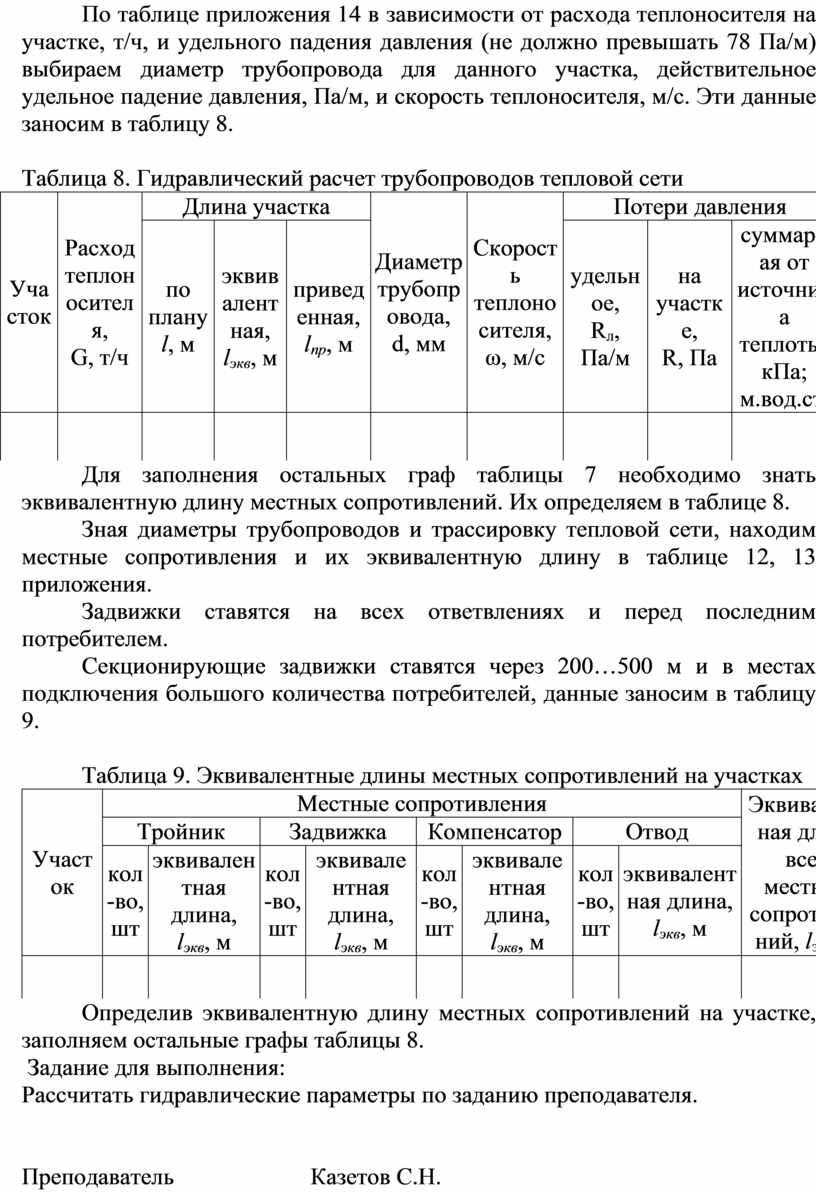

         По таблице приложения 14 в зависимости от расхода теплоносителя на участке, т/ч, и удельного падения давления (не должно превышать 78 Па/м) выбираем диаметр трубопровода для данного участка, действительное удельное падение давления, Па/м, и скорость теплоносителя, м/с. Эти данные заносим в таблицу 8.

Таблица 8. Гидравлический расчет трубопроводов тепловой сети

         Для заполнения остальных граф таблицы 7 необходимо знать эквивалентную длину местных сопротивлений. Их определяем в таблице 8.

         Зная диаметры трубопроводов и трассировку тепловой сети, находим местные сопротивления и их эквивалентную длину в таблице 12, 13 приложения.

         Задвижки ставятся на всех ответвлениях и перед последним потребителем.

         Секционирующие задвижки ставятся через 200…500 м и в местах подключения большого количества потребителей, данные заносим в таблицу 9.

         Таблица 9. Эквивалентные длины местных сопротивлений на участках

         Определив эквивалентную длину местных сопротивлений на участке, заполняем остальные графы таблицы 8.

 Задание для выполнения:

Рассчитать гидравлические параметры по заданию преподавателя.

Преподаватель                       Казетов С.Н.
