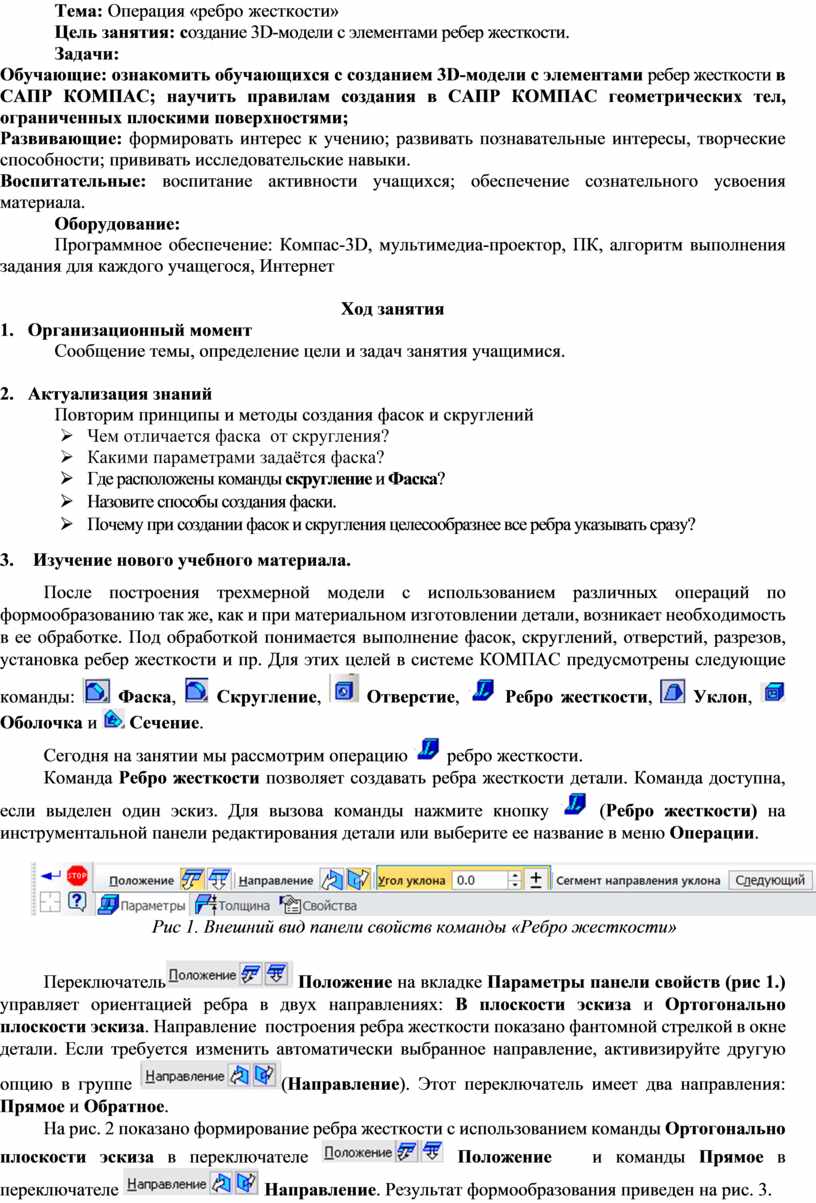

Операция «ребро жесткости»

Тема: Операция «ребро жесткости»

Цель занятия: создание 3D-модели с элементами ребер жесткости.

Задачи:

Обучающие: ознакомить обучающихся с созданием 3D-модели с элементами ребер жесткости в САПР КОМПАС; научить правилам создания в САПР КОМПАС геометрических тел, ограниченных плоскими поверхностями;

Развивающие: формировать интерес к учению; развивать познавательные интересы, творческие способности; прививать исследовательские навыки.

Воспитательные: воспитание активности учащихся; обеспечение сознательного усвоения материала.

Оборудование:

Программное обеспечение: Компас-3D, мультимедиа-проектор, ПК, алгоритм выполнения задания для каждого учащегося, Интернет

Ход занятия

1.      Организационный момент

Сообщение темы, определение цели и задач занятия учащимися.

2.      Актуализация знаний

Повторим принципы и методы создания фасок и скруглений

Ø  Чем отличается фаска  от скругления?

Ø  Какими параметрами задаётся фаска?

Ø  Где расположены команды скругление и Фаска?

Ø  Назовите способы создания фаски.

Ø  Почему при создании фасок и скругления целесообразнее все ребра указывать сразу?

3.        Изучение нового учебного материала.

После построения трехмерной модели с использованием различных операций по формообразованию так же, как и при материальном изготовлении детали, возникает необходимость в ее обработке. Под обработкой понимается выполнение фасок, скруглений, отверстий, разрезов, установка ребер жесткости и пр. Для этих целей в системе КОМПАС предусмотрены следующие команды:  Фаска,  Скругление,  Отверстие,  Ребро жесткости,  Уклон,  Оболочка и  Сечение.

Сегодня на занятии мы рассмотрим операцию  ребро жесткости.

Рис 1. Внешний вид панели свойств команды «Ребро жесткости»

Переключатель Положение на вкладке Параметры панели свойств (рис 1.) управляет ориентацией ребра в двух направлениях: В плоскости эскиза и Ортогонально плоскости эскиза. Направление  построения ребра жесткости показано фантомной стрелкой в окне детали. Если требуется изменить автоматически выбранное направление, активизируйте другую опцию в группе (Направление). Этот переключатель имеет два направления: Прямое и Обратное.

На рис. 2 показано формирование ребра жесткости с использованием команды Ортогонально плоскости эскиза в переключателе  Положение   и команды Прямое в переключателе  Направление. Результат формообразования приведен на рис. 3.

Если требуется, чтобы боковые грани ребра имели уклон, введите в поле Угол уклона значение угла. Направление уклона граней ребра жесткости – только наружу, изменить его нельзя.

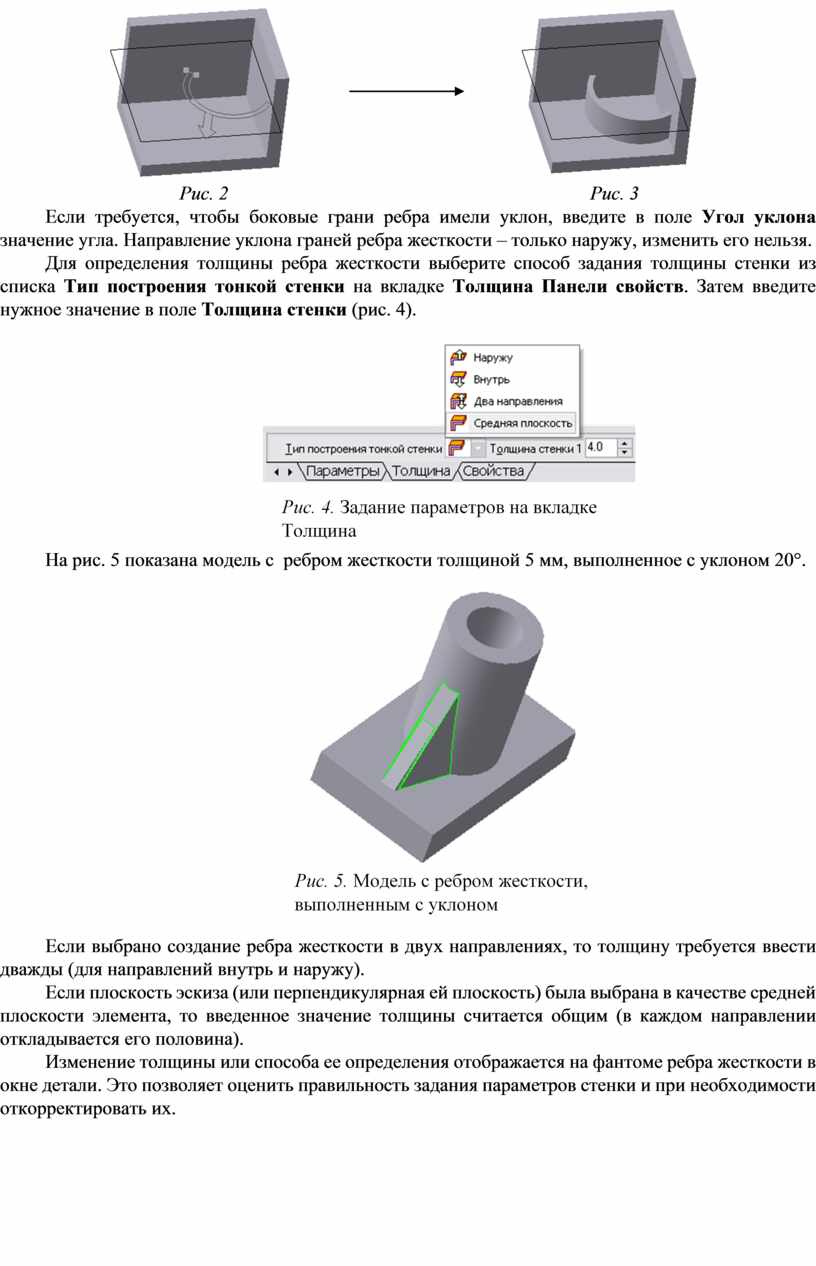

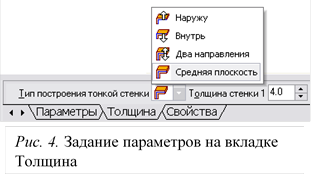

Для определения толщины ребра жесткости выберите способ задания толщины стенки из списка Тип построения тонкой стенки на вкладке Толщина Панели свойств. Затем введите нужное значение в поле Толщина стенки (рис. 4).

Если выбрано создание ребра жесткости в двух направлениях, то толщину требуется ввести дважды (для направлений внутрь и наружу).

Если плоскость эскиза (или перпендикулярная ей плоскость) была выбрана в качестве средней плоскости элемента, то введенное значение толщины считается общим (в каждом направлении откладывается его половина).

Изменение толщины или способа ее определения отображается на фантоме ребра жесткости в окне детали. Это поз­воляет оценить правильность задания параметров стенки и при необходимости откорректировать их.

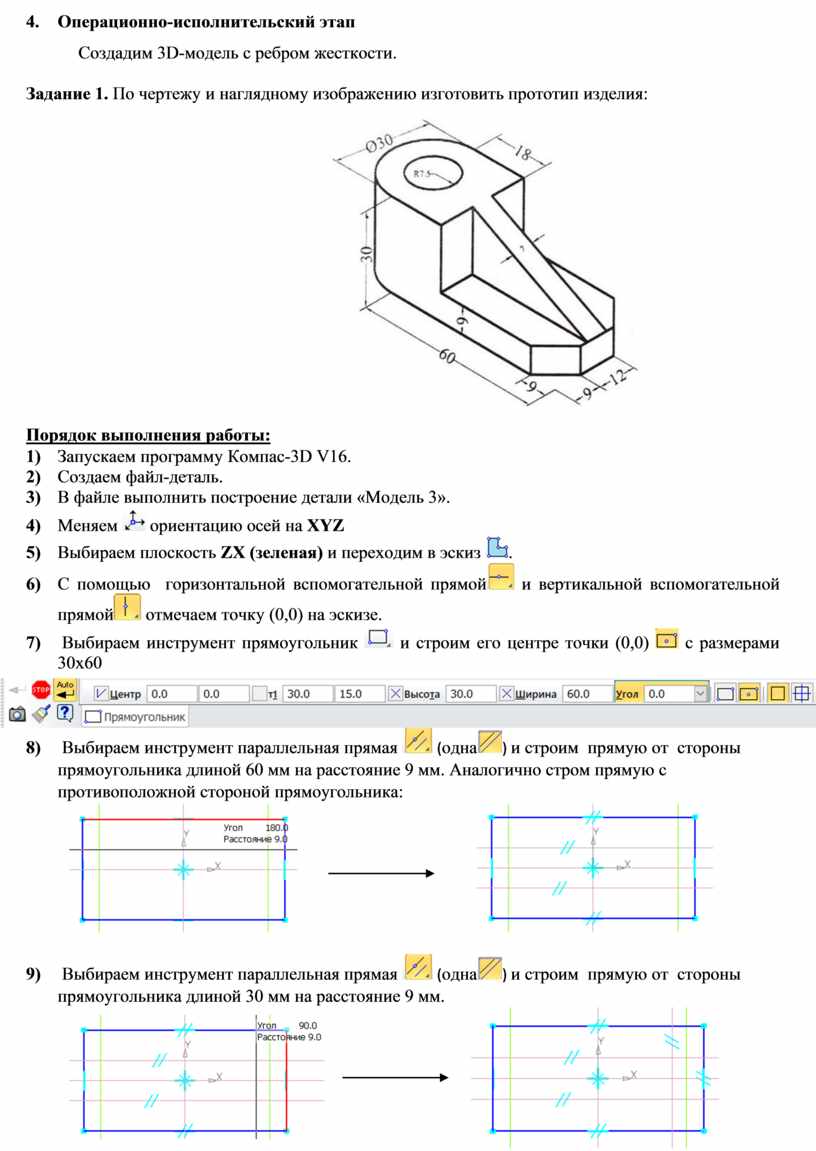

4.        Операционно-исполнительский этап

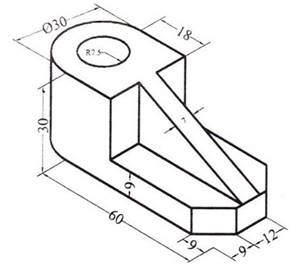

Создадим 3D-модель с ребром жесткости.

Порядок выполнения работы:

1)        Запускаем программу Компас-3D V16.

2)        Создаем файл-деталь.

3)        В файле выполнить построение детали «Модель 3».

4)        Меняем  ориентацию осей на XYZ

5)        Выбираем плоскость ZX (зеленая) и переходим в эскиз .

6)        С помощью  горизонтальной вспомогательной прямой и вертикальной вспомогательной прямой отмечаем точку (0,0) на эскизе.

7)
 Выбираем инструмент прямоугольник  и строим его центре точки (0,0)  с размерами 30x60

8)

9)

10)

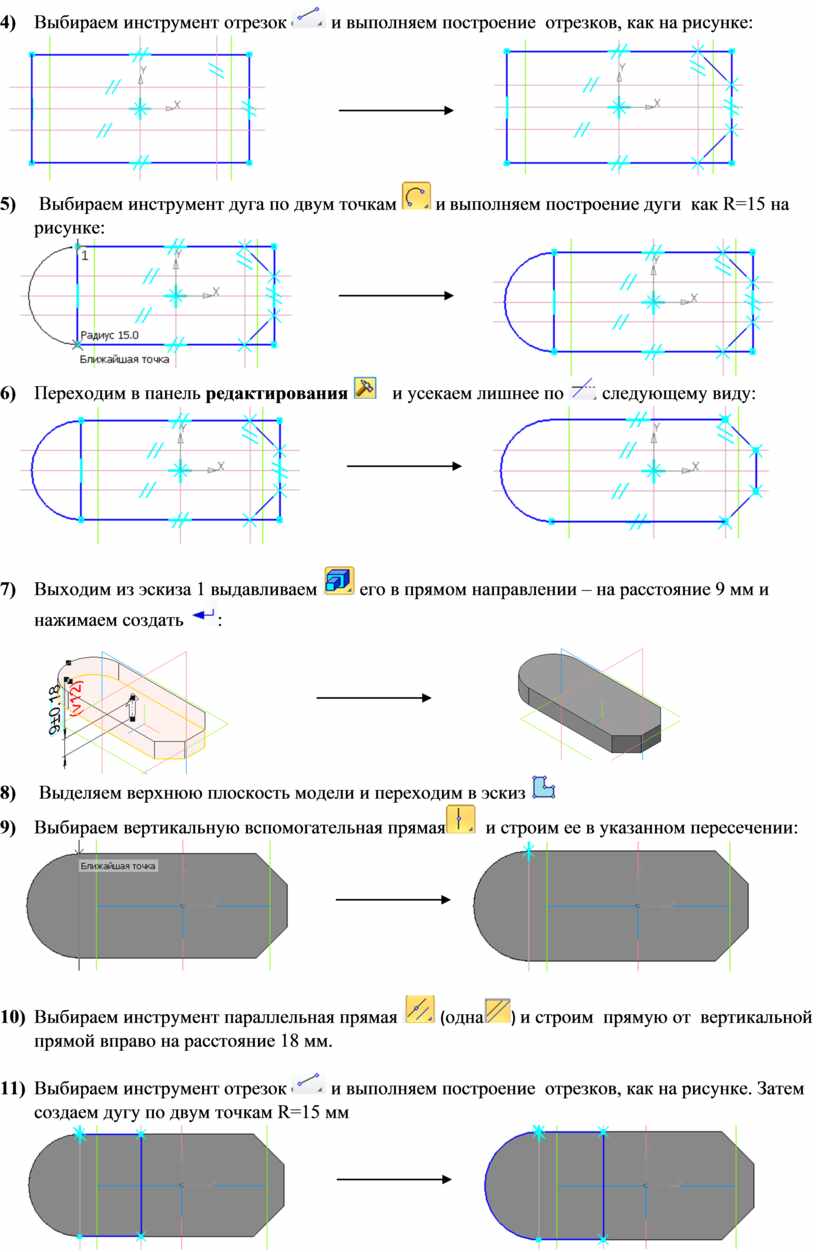

Выбираем инструмент отрезок  и выполняем построение  отрезков, как на рисунке:

11)

12)

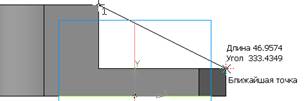

Переходим в панель редактирования    и усекаем лишнее по  следующему виду:

13)

Выходим из эскиза 1 выдавливаем  его в прямом направлении – на расстояние 9 мм и нажимаем создать :

14)     Выделяем верхнюю плоскость модели и переходим в эскиз

15)

вспомогательная прямая  и

16)    Выбираем инструмент параллельная прямая  (одна) и строим  прямую от  вертикальной прямой вправо на расстояние 18 мм.

17)

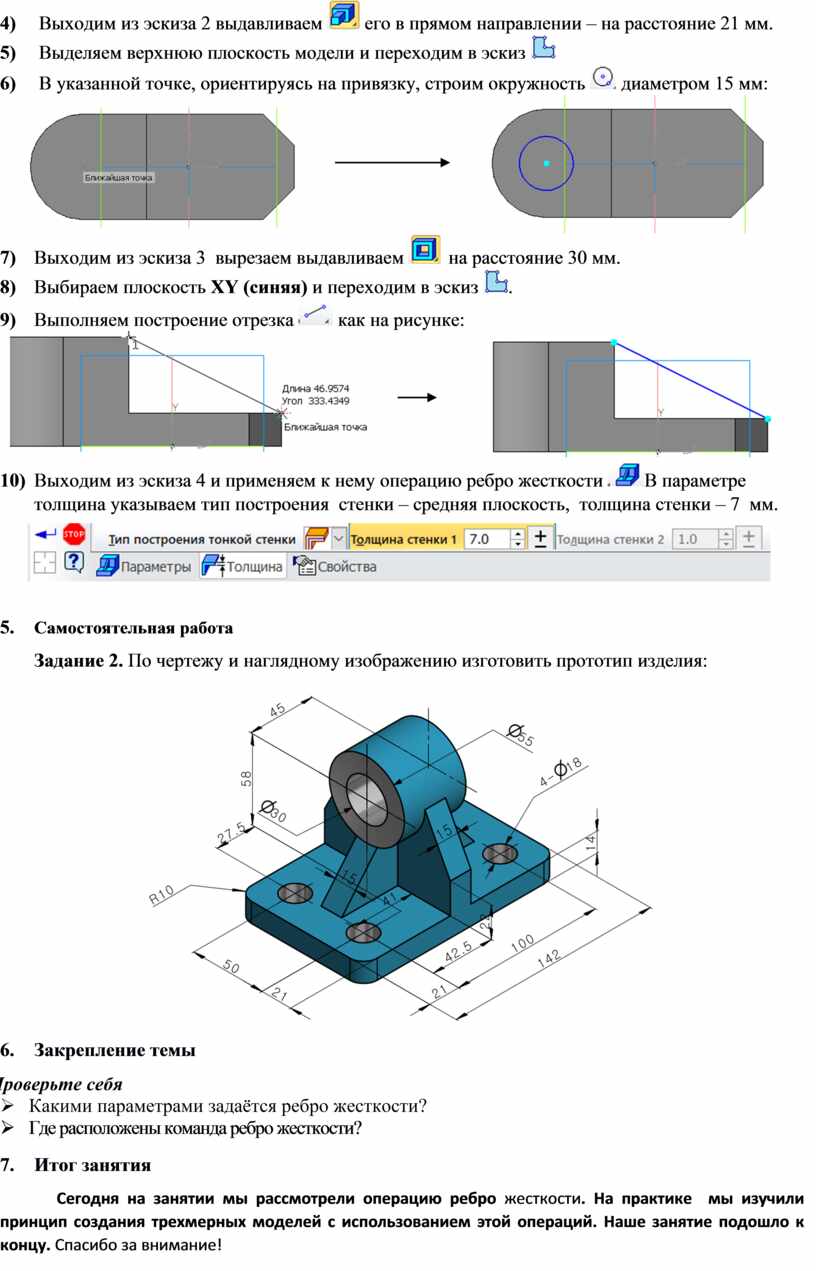

18)     Выходим из эскиза 2 выдавливаем  его в прямом направлении – на расстояние 21 мм.

19)

20)

 В указанной точке, ориентируясь на привязку, строим окружность  диаметром 15 мм:

21)    Выходим из эскиза 3  вырезаем выдавливаем   на расстояние 30 мм.

22)    Выбираем плоскость XY (синяя) и переходим в эскиз .

23)

24)

Выходим из эскиза 4 и применяем к нему операцию ребро жесткости В параметре толщина указываем тип построения  стенки – средняя плоскость,  толщина стенки – 7  мм.

5.        Самостоятельная работа

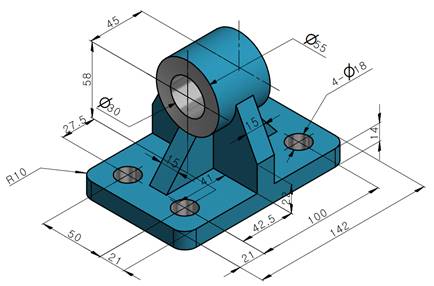

Задание 2. По чертежу и наглядному изображению изготовить прототип изделия:

6.        Закрепление темы

Проверьте себя

Ø  Какими параметрами задаётся ребро жесткости?

Ø  Где расположены команда ребро жесткости?

7.        Итог занятия

Сегодня на занятии мы рассмотрели операцию ребро жесткости. На практике  мы изучили принцип создания трехмерных моделей с использованием этой операций. Наше занятие подошло к концу. Спасибо за внимание!
