ЛЕКЦИЯ 1.

Организация монтажа электрооборудования План лекции (6 часов):

1 , Общие принципы проведения электромонтажных работ.

2. Организация электромонтажных работ.

З. Планирование электромонтажных работ.

4. Подготовка к производству электромонтажных работ.

 5. Охрана труда при выполнении электромонтажных работ.

6. Индустриализация и механизация электромонтажных работ.

7. Пусконаладочные работы.

 8. Приемка объекта в эксплуатацию.

1.1. Общие принципы проведения электромонтажных работ

Электромонтажные работы являются частью комплекса строительных работ и выполняются в рамках Договора строительного поДряДа (контракта), в соответствии с которым поДряДчик обязуется в установленный договором срок выполнить работы, а заказчик обязуется создать подрядчику необходимые условия для выполнения работ, принять их результат и оплатить выполненные работы.

 Заказчиками выступают юридические лица (предприятия, организации), имеющие финансовые средства (инвесторы). Финансирование электромонтажных работ осуществляется за счет раздела капитальных вложений, предусмотренного для нового строительства, расширения, реконструкции и технического перевооружения объектов электроэнергетики.

 Подрядчиками при проведении электромонтажных работ выступают, как правило, электромонтажные организации, независимо от форм собственности, зарегистрированные в установленном порядке в налоговых органах и имеющие лицензию и другие документы, подтверждающие лигитивность организации и гарантии качества на выполнение электромонтажных работ. При больших объемах электромонтажных работ и нескольких претендентах на их выполнение заказчик организовывает конкурсные тендерные торги.

Лицензирование деятельности электромонтажных организаций осуществляется с целью защиты прав и интересов потребителей строительно-монтажной продукции. Гарантии и сроки предъявления заказчиком претензий к подрядчику определяются в договоре подряда и по электромонтажным работам составляют, как правило, 1.. .2 года.

 Договор подряда является основным правовым документом, регламентирующим взаимоотношения заказчика и подрядчика. Такой договор иногда заключается на выполнение работ «под ключ». Здесь подразумевается выполнение полного инвестиционного цикла, включающего проектирование, строительные, электромонтажные, пусконаладочные работы и сдачу объекта в эксплуатацию.

Для выполнения комплекса или отдельных видов работ, например пусконаладочных работ, подрядчик может привлекать другие организации - субподрядчиков. В этом случае подрядчик выступает уже в роли генерального подрядчика. Основные этапы выполнения электромонтажных работ показаны на рис. 1.1.

Подготовка к проведению электромонтажных работ, в частности приемка строительной части объекта под монтаж оборудования,

ответственность перед заказчиком за выполнение всех видов работ в сроки, предусмотренные договором, и надлежащего качества возлагаются на генерального подрядчика.

Электромонтажные работы

Комплексные испытания оборудования

Устранение замечаний

Приемка объекта в эксплуатацию

                     Подрядчик                                                                                   Заказчик

Приемочная Подрядчик Подрядчик  комиссия         Госнадзор

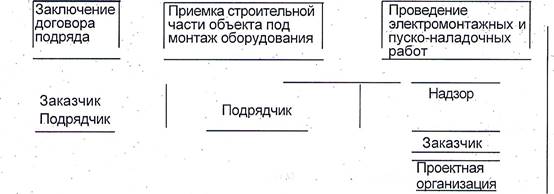

Рис. 1.1. Основные этапы проведения электромонтажных работ

Подрядчик планирует и осуществляет работы в соответствии с проектно-сметной документацией и договорной ценой, определяющими объем, содержание и стоимость работ. Проектная документация должна соответствовать требованиям нормативных документов, регламентирующих электромонтажные работы:

Строительным нормам и правилам (СНиП);

        Государственным стандартам (ГОСТ) в области строительства;

     Правилам устройства электроустановок (ПУЭ);

Правилам технической эксплуатации электроустановок потребителей (ПТЭ ЭП).

Кроме того, в обязанности подрядчика входит соблюдение природоохранного законодательства и организация охраны труда при выполнении работ.

В ходе выполнения работ заказчик и подрядчик вправе по согласованию с проектной организацией вносить изменения в техническую документацию при неизменности характера предусмотренных договором подряда работ, а также выделять пусковой комплекс из всего проектного объема работ.

Обязанности и ответственность по обеспечению электромонтажных работ комплектами оборудования, материалами и конструкциями несет, как правило, подрядчик. Для этого подрядчик получает от проектной организации расчеты (спецификации) о потребности основных видов оборудования, материалов, конструкций.

Для проверки качества поставляемого на монтажную площадку оборудования подрядчик осуществляет входной контроль, оформляет акты приемки оборудования в монтаж или предъявляет претензии к поставщикам в случаях нарушения требований к качеству оборудования, его повреждения при транспортировке.

В ходе выполнения электромонтажных работ заказчик осуществляет технический надзор за качеством работ, соблюдением сроков их выполнения, качеством поставляемого оборудования, его испытаниями при проведении пуско-наладочных работ. Технический надзор заказчик может осуществлять с привлечением проектной организации (авторский надзор). При большом объеме работ надзор ведется по отдельным разделам проекта: строительные, электромонтажные, сантехнические, пусконаладочные и другие работы.

После выполнения заказчиком и подрядчиком всех обязательств по договору осуществляется приемка выполненных работ. В договоре подряда предусматриваются сроки уведомления подрядчиком заказчика о готовности объекта к приемке, сроки проведения приемки и сроки устранения замечаний, выявленных при приемке выполненных работ. Приемка крупных объектов осуществляется рабочей и государственной приемочными комиссиями с подписанием актов соответствующей стандартной формы (КС-11 и КС-14). При небольших объемах работ (замена - выключателей, трансформаторов небольшой мощности при сохранении существующих фундаментов) приемка выполненных работ осуществляется одной приемочной комиссией. С момента приемки объекта по акту заказчик вступает; в полное владение и распоряжение объектом.

10, Организация электромонтажных работ

Организация электромонтажных работ возлагается на подрядчика и состоит из трех основных этапов.

 На первом инженерно-техническом этапе производится приемка, проверка и изучение проектно-сметной документации; в проектной документации должен быть предусмотрен проект организации строительства (ПОС), на основе которого электромонтажной организацией разрабатывается проект производства электромонтажных работработ (ППЭР).

На втором организационном этапе выполняется приемка от строителей под монтаж оборудования зданий, сооружений,

фундаментов, проемов и ниш в конструкциях зданий и сооружений; контролируется установка закладных деталей, проверяется наличие предусмотренных проектом стационарных кран-балок, монтажных тележек и талей.

На третьем материально-техническом этапе осуществляется обеспечение и комплектация электромонтажных работ оборудованием, материалами, изделиями, монтажными заготовками; на этом же этапе выполняется оснащение монтажных работ механизмами, инструментами, инвентарем и средствами безопасного труда.

Важным моментом организации электромонтажных работ на сложных объектах, требующих определенной очередности выполнения строительных и электромонтажных работ, является составление ППЭР. Этот проект обязательно разрабатывается для выполнения электромонтажных работ, сопровождающихся сложными такелажными работами с применением механизмов (автокранов, автовышек), верхолазных работ, а также для работ, выполняемых в действующих электроустановках, например, при реконструкции существующих подстанций.

ППЭР разрабатывается специальными группами подготовки производства монтажных организаций и утверждается ее техническим руководителем (главным инженером). ППЭР должен быть согласован с заказчиком или техническим руководителем эксплуатирующей организации.

Исходными данными для разработки ТШЭР служат:

рабочие чертежи и сметы проектной документации объекта; данные о поставке оборудования и материалов, наличии машин и механизмов;  действующие нормативные документы, монтажные инструкции, отраслевые правила по охране труда; сроки возможного отключения действующих электроустановок при реконструкции и техническом перевооружении объектов.

Содержание ППЭР состоит из трех разделов. В первый раздел входят пояснительная записка, содержащая общие сведения об объекте, организационную структуру монтажа, ситуационный план, совмещенный со схемой электроснабжения, план расположения оборудования, технико-экономические показатели объекта.

Во втором разделе ППЭР приводятся наиболее эффективные методы организации и технология выполнения электромонтажных работ. Здесь указываются технологические приемы выполнения трудоемких операций, их механизации, предложения по совмещению монтажных и наладочных работ, указания по охране труда, приводятся графики производства работ.

В третий раздел ППЭР входят задания непосредственно для электромонтажного персонала с указанием ответственных инженернотехнических работников по этапам работ, ведомости узлов, блоков и конструкций, подлежащих сборке, необходимые чертежи или ссылки на типовые альбомы, ведомости закладных деталей, их эскизы и места установки, спецификации на оборудование и материалы для производства работ.

1.3. Планирование электромонтажных работ

 Планирование является одной из главных функций управления процессом производства строительных работ, в том числе и электромонтажных работ. Одной из задач планирования является нахождение вариантов рациональной взаимосвязи этапов производства

электромонтажных работ. Важным моментом планирования является взаимная увязка работ во времени при условии непрерывности их выполнения, особенно при производстве работ в действующих электроустановках.

Наиболее простой формой планирования работ является составление календарного плана-графика работ, представляющего собой документ, регламентирующий поставку во времени оборудования и комплектующих изделий, потребность в механизмах, машинах,

трудовых и энергетических ресурсах, распределение капитальных вложений и объемов электромонтажных работ.

Линейные календарные графики работ являются консервативными в своем исполнении и отражают только одну возможную ситуацию хода работ. При возникающих отклонениях во времени и во взаимосвязи по факторам производства эта модель должна быть скорректирована или построена заново.

 При планировании электромонтажных работ используются сетевые модели, основными элементами которых являются сетевые графики. Разработка сетевого графика начинается с установления перечня работ, которые необходимо выполнить, определения их продолжительности, рациональной технологической последовательности и взаимосвязей между ними.

Основные составляющие сетевого графика - события и работы. Каждая работа, отраженная в графике, имеет свою продолжительность: детерминированную, устанавливаемую нормативами времени, или вероятностную, устанавливаемую, например, на основе статистических данных. Работа может быть фиктивной, не требующей временных затрат, но указывающей на возможность начала данной работы только после . завершения другой (установка трансформатора возможна только после затвердевания железобетонного фундамента).

 Событие представляет собой завершение одной или нескольких

работ, создающих возможность для начала других. работ. На сетевом графике (рис. 1.1) события изображаются кружком, разделенным на секторы. В верхнем секторе указывается номер события, в левом ранний из возможных сроков совершения события, в правом - поздний из допустимых сроков совершения события.

На сетевом графике работа i-j изображается стрелкой, соединяющей два события - предшествующее i и последующееј (сплошная стрелка действительная работа; пунктирная - фиктивная работа). Направление стрелки показывает порядок выполнения работы; продолжительность работы t указывается цифрой у стрелки.

Рис. 1.1. Сетевой график монтажа подстанции 10/0,4 кВ: 1-2 - монтаж освещения подстанции, t = З дня; 2-3 - монтаж панелей щитов (распределительных, управления, учета), 8 дней; 2-4 ревизия, монтаж и наладка силовых трансформаторов, 6 дней; 2-5 - монтаж РУ 10 кВ, 8дней; 3-5 - фиктивная работа; 3-6 - прокладка контрольных кабелей и силовых кабелей 0,4 кВ, 10 дней; 4-8 - ввод кабелей 10 кВ к трансформаторам, 4 дня; 5-7 - ввод и разделка кабелей в камерах РУ 10 кВ, б дней; 6-7 - разделка и подключение кабелей к щитам 0,4 кВ, 3 дня; 6-11 проверка схемы, регулировка аппаратуры, наладка панелей щитов 0,4 кВ, 7 дней; 7-8 фиктивная работа; 7-11 - наладка схем РУ 10 кВ, 6 дней; 8-9 - фазировка кабелей 10 кВ в камерах трансформаторов, 1 день; 9-10 - разделка и присоединение кабелей 10 кВ к трансформаторам, 2 дня; 9-11 - привязка наружных трасс кабелей, выполнение надписей на стенах и дверях подстанции, 1 день; 10-1 высоковольтные испытания кабелей и трансформаторов, 1 день.

Цепь последовательных работ, соединяющая исходное (1) и завершающее (11) события, называется полным путем сетевого графика. Полный путь, имеющий наибольшую продолжительность, называется критическим путем. В соответствии с рис. 1 критический путь составляет 30 дней. По отношению к критическому все остальные пути сетевого графика имеют резерв времени.

 Обычно разработку и анализ сетевых моделей выполняют в два этапа. На первом этапе строят сетевой график и рассчитывают все его параметры, на втором осуществляют анализ, корректировку и оптимизацию сетевого графика.

Процесс оптимизации сетевого графика по времени заключается, прежде всего, в сокращении продолжительности критического пути. Здесь можно выделить три способа оптимизации. Первый способ заключается в такой корректировке сетевого графика, которая позволяет сократить продолжительности работ критического пути за счет ресурсов (трудовых и материальных), отведенных для работ, не лежащих на критическом пути. Эти работы могут быть отодвинуты на какое-то время, поскольку сроки их выполнения не влияют на конечный срок.

Второй способ оптимизации по времени состоит в изменении топологии сети графика. Это осуществляется введением в сетевую модель многовариантной технологии выполнения работ, установлением новых путей и взаимосвязей работ и сокращением в конечном итоге критического пути.

Третий способ оптимизации по времени связан с расчленением продолжительных работ на отдельные параллельно выполняемые работы (части).

В целом система сетевого планирования позволяет наглядно представить и оценить организацию электромонтажных работ, осуществить более обоснованное планирование и оперативное управление этими работами.

1.4. Подготовка к производству электромонтажных работ

До начала производства электромонтажных работ на объекте должны быть выполнены следующие мероприятия:

получена подрядчиком проектно-техническая документация, утвержденная штампом заказчика «к производству работ»; согласованы между подрядчиКом и предприятиями-поставщиками график поставки оборудования с учетом технологической последовательности производства работ, перечень сложного электрооборудования, монтируемого с привлечением шефмонтажного персонала предприятий-поставщиков, условия транспортирования к месту монтажа тяжелого и крупногабаритного электрооборудования; подготовлены помещения для размещения бригад рабочих, инженерно-технических работников, производственной базы, а также для складирования материалов и инструмента; осуществлена приемка по акту строительной части объекта под монтаж электрооборудования и выполнены предусмотренные нормами и правилами мероприятия по охране труда, противопожарной безопасности, охране окружающей среды.

При приемке оборудования в монтаж производится его осмотр, проверка комплектности (без разборки), проверка наличия и срока действия гарантий предприятий-изготовителей. Результаты осмотра оформляются соответствующим актом.

Электрооборудование при монтаже вскрытию и ревизии не подлежит, за исключением случаев, когда это предусмотрено государственными и отраслевыми стандартами или техническими

условиями, а также случаев длительного хранения оборудования с нарушением заводских инструкций. Разборка оборудования, поступившего опломбированным с предприятия-изготовителя, запрещается.

Деформированное и поврежденное электрооборудование подлежит монтажу только после устранения повреждений и дефектов.

 Электрооборудование, на которое истек нормативный срок хранения, указанный в государственных стандартах или технических условиях, принимается в монтаж только после проведения предмонтажной ревизии, исправления дефектов и испытаний. Результаты проведенных работ должны быть занесены в формуляры, паспорта и другую сопроводительную документацию на оборудование, должен быть составлен акт о проведении указанных работ.

Помещения закрытых распределительных устройств, фундаменты под электрооборудование сдаются под монтаж с полностью законченными строительными и отделочными работами. Сдача-приемка помещений и фундаментов для установки сложного и дорогостоящего электрооборудования, монтаж которого будет выполняться с привлечением шефмонтажного персонала, производится совместно с представителями предприятия, осуществляющего шефмонтаж.

До начала электромонтажных работ, например, на открытых распределительных устройствах генподрядчик должен закончить планировку территории, сооружение подъездных путей, кабельных каналов, установить шинные и линейные порталы, соорудить фундаменты под электрооборудование, ограждения вокруг распределительного устройства, резервуары для аварийного сброса масла, подземные коммуникации.

В конструкциях порталов и фундаментов под оборудование распределительных устройств должны быть установлены предусмотренные проектом закладные части и крепежные детали, необходимые для крепления гирлянд изоляторов и оборудования. В

кабельных каналах и тоннелях должны быть установлены закладные детали для крепления кабельных конструкций. Должно быть также закончено сооружение водопровода и предусмотренных проектом автоматических устройств пожаротушения.

В зданиях и сооружениях, сдаваемых под монтаж электрооборудования, генподрядчиком или прямым строительным подрядчиком должны быть выполнены предусмотренные архитектурностроительными чертежами постоянные проемы, ниши, отверстия в стенах и перекрытиях, необходимые для перемещения электрооборудования и монтажа низковольтных электрических сетей и контрольных кабелей. После выполнения электромонтажных работ генподрядчик обязан осуществить заделку временных отверстий, борозд, ниш и гнезд.

1.5. Охрана труда при выполнении электромонтажных работ

 Важным моментом в организации электромонтажных работ является подготовка и обеспечение безопасных условий труда. Все подготовительные мероприятия в этом плане должны быть закончены до начала производства работ и приняты по акту о выполнении требований по охране труда.

Обязанности по обеспечению безопасных условий труда возлагаются на подрядчика, который разрабатывает организационнотехнологическую документацию по выполнению работ (ППЭР) содержащую конкретные проектные решения, определяющие технические средства и методы работ, обеспечивающие выполнение нормативных требований охраны труда.

Исходными данными для разработки таких решений являются: требования нормативных документов и стандартов по охране труда; типовые решения по обеспечению требований охраны труда, справочные пособия и каталоги средств защиты работающих; инструкции заводов-изготовителей машин, механизмов, оборудования, материалов и конструкций по обеспечению охраны труда в процессе их применения.

При разработке проектных решений по организации монтажных площадок необходимо выявить опасные производственные факторы, связанные с технологией и условиями. производства работ, определить и указать в организационно-технической документации зоны их действия.

Электромонтажные работы могут быть связаны как со строительством новых объектов (новых подстанций, линий электропередачи), так и с реконструкцией существующих. Во втором случае электромонтажные работы относятся к работам, выполняемым в действующих электроустановках. Здесь к зонам с опасными производственными факторами относятся все работы вблизи токоведущих частей действующей электроустановки. На выполнение таких работ должен оформляться наряд-допуск, при выполнении работ соблюдаться технические и организационные меры безопасности. Указанные мероприятия должны выполняться также при работах в компрессорных, с воздухосборниками, использованием баллонов с газом при газосварочных работах.

 Электромонтажные работы в действующих электроустановках, как правило, должны осуществляться после снятия напряжения со всех токоведущих частей, находящихся в зоне производства работ, их отсоединения от действующей части электроустановки, обеспечения видимых разрывов электрической цепи и заземления отсоединенных токоведущих частей. Зона производства работ должна быть отделена от действующей части электроустановки сплошным или сетчатым ограждением, препятствующим проходу в эту часть монтажному персоналу, должны быть вывешены плакаты безопасности.

Выделение для монтажной организации зоны производства работ, принятие мер по предотвращению ошибочной подачи в нее напряжения, ограждение от действующей части с указанием мест прохода персонала и проезда механизмов должны оформляться актом-допуском.

 Допуск электромонтажников к работам в действующих электроустановках должен осуществляться персоналом

эксплуатирующей организации и оформляется в письменном виде с указанием состава бригады и группы по электробезопасности каждого члена бригады. Наряд-допуск выдается руководителю работ (прорабу, мастеру, менеджеру) на срок, необходимый для выполнения заданного объема работ. Персонал электромонтажных организаций перед допуском к работе в действующих электроустановках должен быть проинструктирован по вопросам электробезопасности на рабочем месте лицом, допускающим к работе, которое обязано осуществлять контроль за выполнением предусмотренных в наряде-допуске мероприятий по обеспечению безопасности производства работ.

Эксплуатационный персонал несет ответственность за сохранность временных ограждений рабочих мест, предупредительных плакатов и предотвращение подачи рабочего напряжения на отключенные токоведущие части, соблюдение членами бригады монтажников безопасных расстояний до токоведущих частей, оставшихся под напряжением.

Работой электромонтажной бригады должен руководить грамотный и опытный инженерно-технический работник подрядной организации, который должен правильно расставить людей и механизмы, обеспечить выполнение требований эксплуатационного персонала.

Важными. элементами высокого качества и безопасности работ являются соответствующая квалификация и в ы сок ая дисциплинированность электромонтажного и эксплуатационного персонала. При отсутствии этих качеств даже самым тщательным образом разработанные ППЭР не гарантируют от производственного

травматизма, брака при монтаже дорогостоящего оборудования, подачи напряжения в зону производства работ.

           Электромонтажные работы                сопровождаются широким

использованием различных • строительных машин и механизмов (транспортных, грузоподъемных, землеройных и других). Все машины и механизмы должны соответствовать требованиям государственных

стандартов по безопасности труда (иметь сертификат на соответствие

требованиям безопасности). Инженерно-технические работники, ответственные за выполнение работ, и рабочие, выполняющие такелажные или стропальные работы, должны быть аттестованы органами государственного надзора.

При размещении машин на монтажной площадке руководитель  работ должен определить рабочую зону машины и границы создаваемой ею опасной зоны. При этом должна быть обеспечена обзорность рабочей зоны с рабочего места машиниста.

Транспортные средства и оборудование, применяемое для погрузочно-разгрузочных работ, должны соответствовать характеру перерабатываемого груза. Площадки для погрузочно-разгрузочных работ должны быть спланированы и иметь уклон не более 5 ⁰ , а их размеры и покрытия - соответствовать ППЭР.

Для стесненных и опасных условий проведения работ должны регламентироваться вылет и угол поворота стрелы подъемнотранспортного средства, а при работе в охранной зоне линии электропередачи корпуса машин (за исключением машин на гусеничном ходу) должны быть заземлены при помощи инвентарного переносного заземления.

Выполнение работ в охранной зоне линии допускается при условии, если расстояние по воздуху от машины (механизма) или от ее выдвижной или подъемной части до ближайшего провода, находящегося под напряжением, будет не менее:

1 м - при напряжении линии до 35 кВ; 1 м - при напряжении линии 110 кВ.

2,5 м - при напряжении линии 220 кВ.

Техническое состояние всех транспортных средств должно соответствовать Правилам дорожного движения и Правилам охраны труда на автомобильном транспорте.

Выполнение на монтажной площадке отдельных видов работ, например сварочных, газопламенных, электротермических, должно осуществляться в соответствии с межотраслевыми правилами по охране труда при выполнении этих работ. К указанным работам относятся, в частности, укладка мягкой кровли на крыше закрытого распределительного устройства с использованием газовых горелок,

прогрев силовых трансформаторов перед их испытанием после монтажа и другие работы.

В этих случаях должны быть приняты меры предупреждения пожара, а в отдельных случаях подрядчик или заказчик по заявке электромонтажной организации должны оповещать местную пожарную часть для ведения надзора за пожароопасными работами.

1.6. Индустриализация и механизация электромонтажных работ

С целью сокращения сроков ввода объектов в эксплуатацию и повышения качества выполнения электромонтажных работ стремятся к максимальной ИНДУСТРИСЈЛИМЦИИ и механизации этих работ, а также привлечению для монтажа электрооборудования высококвалифицированного персонала предприятий-изготовителей.

 Под индустриализацией понимается предварительное комплектование и сборка электрооборудования с целью повышения его монтажной готовности, Это достигается путем переноса максимально возможного количества операций по монтажу элементов электроустановок с монтажной зоны на монтажные заводы и мастерские, оснащенные высокопроизводительными механизмами. Уровень индустриализации определяется отношением объема электромонтажных работ, выполненных за пределами монтажной зоны, к общему объему электромонтажных работ.

Для повышения уровня индустриализации работ крупные монтажные организации, как правило, имеют в своем составе  подразделения, занимающиеся изготовлением изделий, конструкций и механизмов, не выпускаемых промышленностью серийно.  Индустриальный монтаж состоит из. двух стадий:

первая стаДия включает в себя предварительную комплектацию электрооборудования, сборку на , заводах и монтажных мастерских поставляемого разрозненного оборудования в комплектные блоки и укрупненные узлы с доведением их до полной монтажной готовности; на второй стаДии выполняется установка комплектных блоков и укрупненных узлов оборудования, прокладываются силовые и осветительные сети и сети заземления, осуществляется проверка правильности монтажа, пусконаладочные работы и приемо-сдаточные испытания электрооборудования.

Наиболее высокий уровень индустриализации имеют работы по монтажу распределительных устройств, „изготовление которых в виде комплектных ячеек и блоков выполняется на заводах отечественной промышленности: КРУ-6/10, КРУБ-З5, КРУБ-110, КРУЭ-110 кВ и выше.

Развитие индустриальных методов электромонтажных работ тесно связано с повышением уровня их механизации. Механизация электромонтажных работ имеет два основных направления:  использование универсальных механизмов и подъемнотранспортных машин для механизации трудоемких процессов; это, в частности, бурильно-крановые машины, телескопические вышки, гидроподъемники; применение общестроительных инструментов, разработка и применение различных приспособлений при выполнении отдельных монтажных операций; это, в частности, различный электроинструмент, строительно-монтажные пистолеты, переносные прессы для оконцевания и соединения проводов и жил кабелей.

Исполнение сроков ввода объектов в эксплуатацию существенно зависит от материально-технического обеспечения электромонтажных работ. В структуре крупных монтажных организаций функции материально-технического обеспечения возлагаются на специальные подразделения управления (участки) производственно-технической комплектации (УПТК).

 Эти структурные подразделения своими силами и средствами доставляют в монтажную зону необходимое оборудование, материалы и механизмы. Успешная работа подразделений требует механизации складского хозяйства, позволяющей вести механизированным способом комплектацию материалов и изделий в специальные контейнеры для последующей доставки их в монтажную зону.

 Монтаж сложного и дорогостоящего оборудования (мощные трансформаторы, новые выключатели на ПО кВ и выше, электрооборудование фирм Сименс, АББ и других) выполняется, как правило, с привлечением шефмонтажного персонала от поставщика оборудования. Этот персонал в соответствии с договором поставки оборудования осуществляет руководство монтажом и испытаниями оборудования.

1.7. Пусконаладочные работы

Пусконаладочные работы, сопровождающие электромонтажные работы, представляют собой комплекс работ, включающий проверку, настройку и испытания электрооборудования с целью обеспечения его проектных параметров и режимов.

Пусконаладочные работы осуществляются в четыре этапа. На первом (поДготовительном) этапе поДряДчик:

разрабатывает (на основе проектной и эксплуатационной документации предприятий-изготовителей) рабочую программу пусконаладочныА работ, включающую мероприятия по охране труда;  передает заказчику замечания по проекту, выявленные в процессе разработки рабочей программы;  готовит парк измерительной аппаратуры, испытательного оборудования и приспособлений.

На этом этапе работ заказчик:

выдает подрядчику уставки релейной автоматики, согласованные с энергосистемой; подает напряжение на рабочие места наладочного персонала от временных или постоянных сетей электроснабжения; назначает представителей по приемке пусконаладочных работ и согласовывает с подрядчиком сроки выполнения работ, учтенные в общем графике строительства.

На втором этапе производятся наладочные работы на отдельно стоящих панелях управления, защиты и автоматики, а также наладочные работы, совмещенные с электромонтажными работами. Начало пусконаладочных работ определяется степенью готовности строительномонтажных работ: в электротехнических помещениях должны быть закончены все строительные работы, включая и отделочные, закрыты все проемы, колодцы и кабельные каналы, выполнено освещение, отопление и вентиляция, закончена установка электрооборудования и выполнено его заземление.

На этом этапе генеральный подрядчик обеспечивает временное электроснабжение и временную связь в зоне производства работ.  Заказчик обеспечивает:

согласование с проектной организацией вопросов по замечаниям, выявленным в процессе изучения проекта; авторский надзор со стороны проектных организаций;  замену отбракованного и поставку недостающего электрооборудования, устранение дефектов электрооборудования и монтажа, выявленных в процессе производства пусконаладочных работ; поверку и ремонт электроизмерительных приборов.

По окончании второго этапа пусконаладочных работ и до начала индивидуальных испытаний подрядчик вносит изменения в принципиальные электрические схемы объектов электроснабжения, включаемых под напряжение.

На третьем этапе пусконаладочных работ выполняются индивидуальные испытания электрооборудования, в частности проверка и испытания систем охлаждения и РПН трансформаторов, устройств защиты, автоматики и управления „оборудованием, особенно с новыми реле фирм Сименс и АБЫ Началом данного этапа считается введение эксплуатационного режима на данной электроустановке, после чего пусконаладочные работы должны относиться к работам в действующих электроустановках и выполняться с оформлением наряда-допуска и соблюдением технических и организационных мер безопасности.

 На этом этапе производятся индивидуальные испытания оборудования, настройка параметров, уставок защит и характеристик

оборудования, опробование схем управления, защиты и сигнализации, а также опробование электрооборудования на холостом ходу.

Обслуживание электрооборудования на этом этапе осуществляется заказчиком, который обеспечивает расстановку эксплуатационного персонала, сборку и разборку электрических схем, а также осуществляет технический надзор за состоянием электрооборудования.

После окончания индивидуальных испытаний электрооборудование считается принятым в эксплуатацию. При этом подрядчик передает заказчику протоколы испытаний электрооборудования повышенным напряжением, проверки устройств заземления и зануления, а также

 исполнительные и принципиальные электрические схемы, необходимые для эксплуатации электрооборудования. Все остальные протоколы наладки электрооборудования передаются заказчику в срок до четырех месяцев после приемки объекта в эксплуатацию.

Окончание пусконаладочных работ на третьем этапе оформляется актом технической готовности электрооборудования для комплексного опробования.

 На четвертом этапе пусконаладочных работ производится комплексное опробование электрооборудования по утвержденным программам. На этом этапе выполняются пусконаладочные работы по настройке взаимодействия систем электрооборудования в различных режимах, В состав указанных работ входят:

обеспечение взаимных связей, регулировка и настройка  характеристик и параметров отдельных устройств и функциональных групп электроустановки с целью обеспечения на ней заданных режимов работы; опробование электроустановки по полной схеме на холостом ходу и под нагрузкой во всех. режимах работы для подготовки к комплексному  опробованию технологического оборудования.

Пусконаладочные работы на четвертом этапе считаются законченными после получения на электрооборудовании предусмотренных проектом параметров и режимов, обеспечивающих устойчивый технологический процесс. Для силовых трансформаторов это 72 часа работы под нагрузкой, для. воздушных и кабельных линий электропередачи - 24 часа работы под нагрузкой.

1.8. Приемка объекта в эксплуатацию

В период строительства объекта (линии электропередачи, подстанции) осуществляется технический надзор за производством

строительных, монтажных и наладочных работ. Этот надзор обеспечивается будущим эксплуатационным персоналом (заказчиком), проектной организацией (авторский надзор), органами государственного надзора, в частности, Госгортехнадзором. Последний является федеральным органом исполнительной власти, осуществляющим нормативное регулирование, разрешительные, контрольные и надзорные функции в области промышленной безопасности, использования и охраны недр.

Задачей эксплуатационного персонала на этом этапе является оказание помощи монтажной организации в части своевременного выявления дефектов; упущений и отступлений от проекта.

По окончании всех работ подрядчик уведомляет заказчика о необходимости приемки объекта в эксплуатацию.

Предъявляемый к приемке в эксплуатацию объект должен

соответствовать требованиям законодательства Российской Федерации, проектной документации, договору подряда (контракту)

строительным, санитарным, экологическим и другим нормам. Оценка соответствия объекта проекту и требованиям нормативных документов осуществляется приемочной комиссией, в состав которой входят представители заказчика, подрядчика, проектировщиков, территориальных администраций, органов государственного надзора и инспекции по охране труда.

 Заказчик предъявляет приемочной комиссии всю необходимую  проектную и техническую документацию по объекту.

 В помощь приемочной комиссии создается рабочая комиссия, члены которой производят детальный осмотр объекта и составляют акты с перечислением обнаруженных дефектов и недоделок по отдельным разделам проекта или в целом по объекту.

 После устранения подрядчиком всех указанных рабочей комиссией недостатков и несоответствий с проектом составляется акт приемки законченного строительством объекта (форма ГЫ КС-11). На практике этот акт называется ”актом рабочей комиссии”. Указанный документ является основанием для окончательной оплаты всех выполненных подрядчиком работ в соответствии с договором подряда (контрактом).

На основании акта рабочей комиссии, ознакомления с технической документацией, положительных результатов проведения индивидуальных и комплексных испытаний приемочная комиссия определяет готовность объекта к сдаче в,эксплуатацию.

Окончательным документом по приемке и вводу законченного строительством объекта является акт приемки законченного строительством объекта приемочной комиссией (форма N КС- 14). Этот акт подписывается всеми членами приемочной комиссии, каждый из которых несет ответственность за принятые комиссией решения в пределах своей компетенции.

Приемочная комиссия слагает свои полномочия после утверждения акта приемочной комиссии заказчиком. С этого момента объект переходит в ведение эксплуатирующей организации (заказчика), которая принимает его баланс и регистрирует в установленном порядке право собственности на новый объект в местных органах исполнительной власти.
