Основные формообразующие операции в Компас-3D кинематическая операция

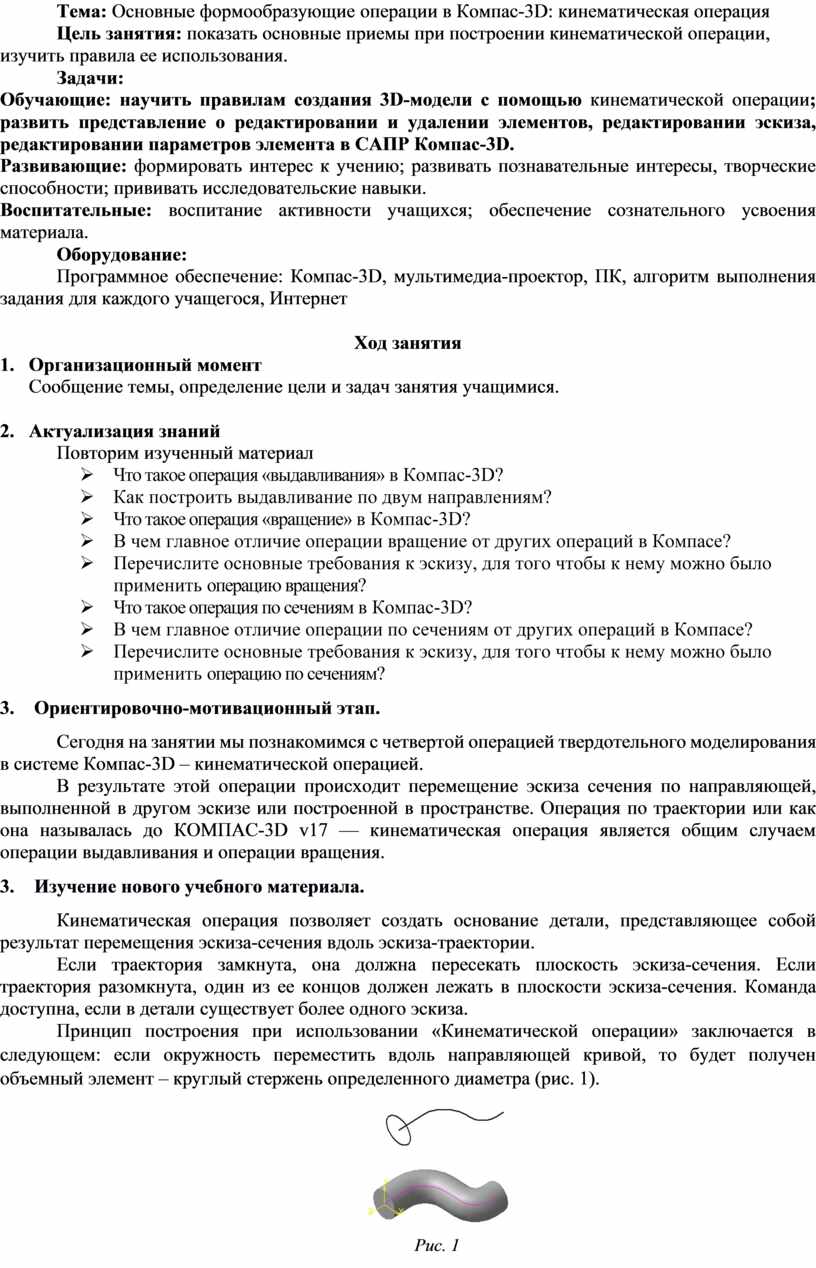

Тема: Основные формообразующие операции в Компас-3D: кинематическая операция

Цель занятия: показать основные приемы при построении кинематической операции, изучить правила ее использования.

Задачи:

Обучающие: научить правилам создания 3D-модели с помощью кинематической операции; развить представление о редактировании и удалении элементов, редактировании эскиза, редактировании параметров элемента в САПР Компас-3D.

Развивающие: формировать интерес к учению; развивать познавательные интересы, творческие способности; прививать исследовательские навыки.

Воспитательные: воспитание активности учащихся; обеспечение сознательного усвоения материала.

Оборудование:

Программное обеспечение: Компас-3D, мультимедиа-проектор, ПК, алгоритм выполнения задания для каждого учащегося, Интернет

Ход занятия

1.      Организационный момент

Сообщение темы, определение цели и задач занятия учащимися.

2.      Актуализация знаний

Повторим изученный материал

Ø  Что такое операция «выдавливания» в Компас-3D?

Ø  Как построить выдавливание по двум направлениям?

Ø   Что такое операция «вращение» в Компас-3D?

Ø   В чем главное отличие операции вращение от других операций в Компасе?

Ø   Перечислите основные требования к эскизу, для того чтобы к нему можно было применить операцию вращения?

Ø   Что такое операция по сечениям в Компас-3D?

Ø   В чем главное отличие операции по сечениям от других операций в Компасе?

Ø   Перечислите основные требования к эскизу, для того чтобы к нему можно было применить операцию по сечениям?

3.        Ориентировочно-мотивационный этап.

Сегодня на занятии мы познакомимся с четвертой операцией твердотельного моделирования в системе Компас-3D – кинематической операцией.

В результате этой операции происходит перемещение эскиза сечения по направляющей, выполненной в другом эскизе или построенной в пространстве. Операция по траектории или как она называлась до КОМПАС-3D v17 — кинематическая операция является общим случаем операции выдавливания и операции вращения.

3.        Изучение нового учебного материала.

Кинематическая операция позволяет создать основание детали, представляющее собой результат перемещения эскиза-сечения вдоль эскиза-траектории.

Если траектория замкнута, она должна пересекать плоскость эскиза-сечения. Если траектория разомкнута, один из ее концов должен лежать в плоскости эскиза-сечения. Команда доступна, если в детали существует более одного эскиза.

Рис. 1

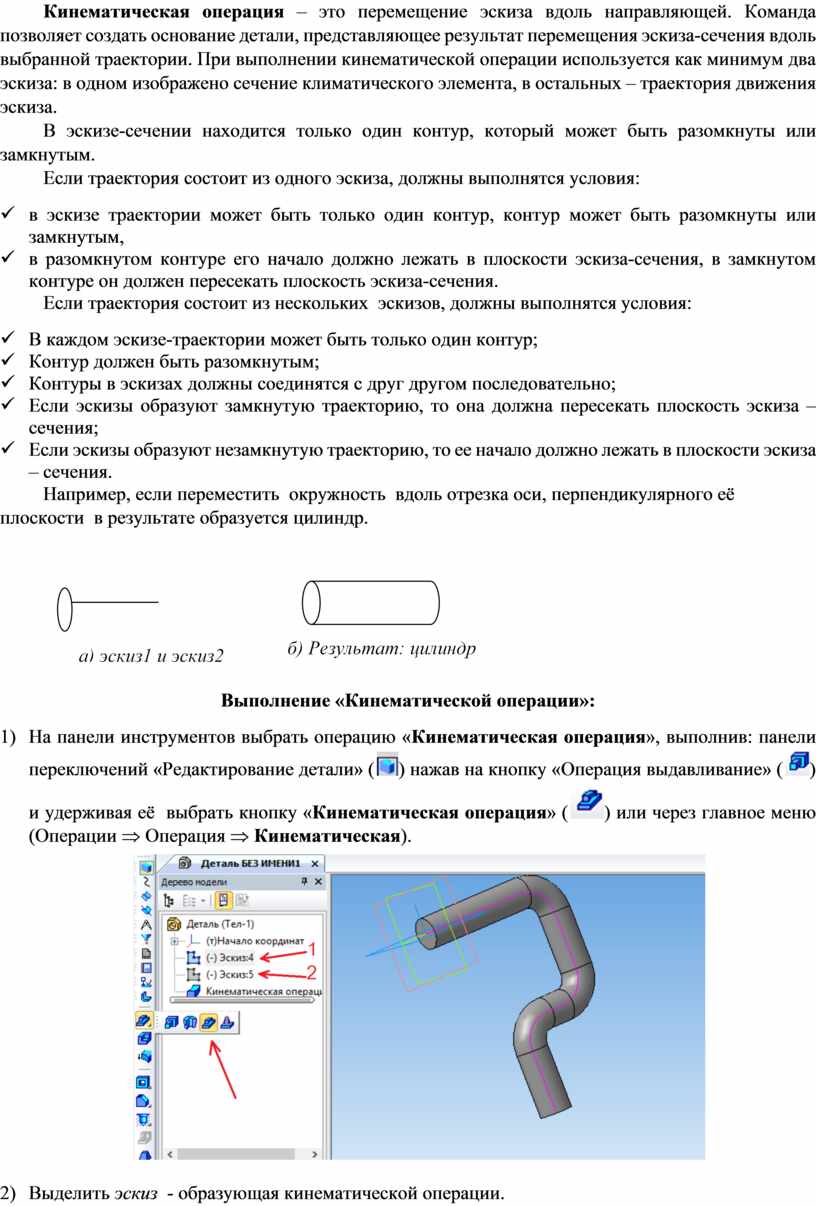

Кинематическая операция – это перемещение эскиза вдоль направляющей. Команда позволяет создать основание детали, представляющее результат перемещения эскиза-сечения вдоль выбранной траектории. При выполнении кинематической операции используется как минимум два эскиза: в одном изображено сечение климатического элемента, в остальных – траектория движения эскиза.

В эскизе-сечении находится только один контур, который может быть разомкнуты или замкнутым.

Если траектория состоит из одного эскиза, должны выполнятся условия:

ü  в эскизе траектории может быть только один контур, контур может быть разомкнуты или замкнутым,

ü  в разомкнутом контуре его начало должно лежать в плоскости эскиза-сечения, в замкнутом контуре он должен пересекать плоскость эскиза-сечения.

Если траектория состоит из нескольких  эскизов, должны выполнятся условия:

ü  В каждом эскизе-траектории может быть только один контур;

ü  Контур должен быть разомкнутым;

ü  Контуры в эскизах должны соединятся с друг другом последовательно;

ü  Если эскизы образуют замкнутую траекторию, то она должна пересекать плоскость эскиза – сечения;

ü  Если эскизы образуют незамкнутую траекторию, то ее начало должно лежать в плоскости эскиза – сечения.

Например, если переместить  окружность  вдоль отрезка оси, перпендикулярного её плоскости  в результате образуется цилиндр.

Выполнение «Кинематической операции»:

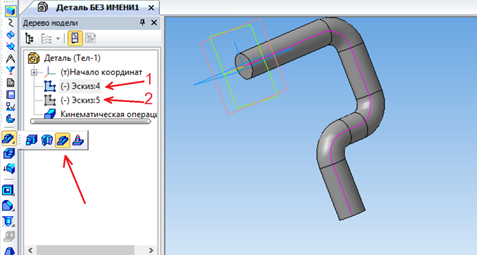

1)

2)      Выделить эскиз  - образующая кинематической операции.

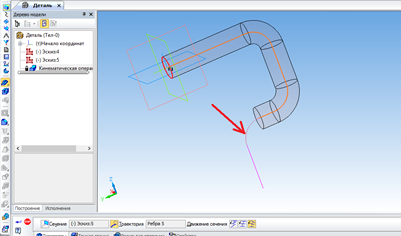

3)

4)      На панели свойств переключить на закладку "Тонкая стенка" и задать тип построения тонкой стенки.

5)      Нажать .

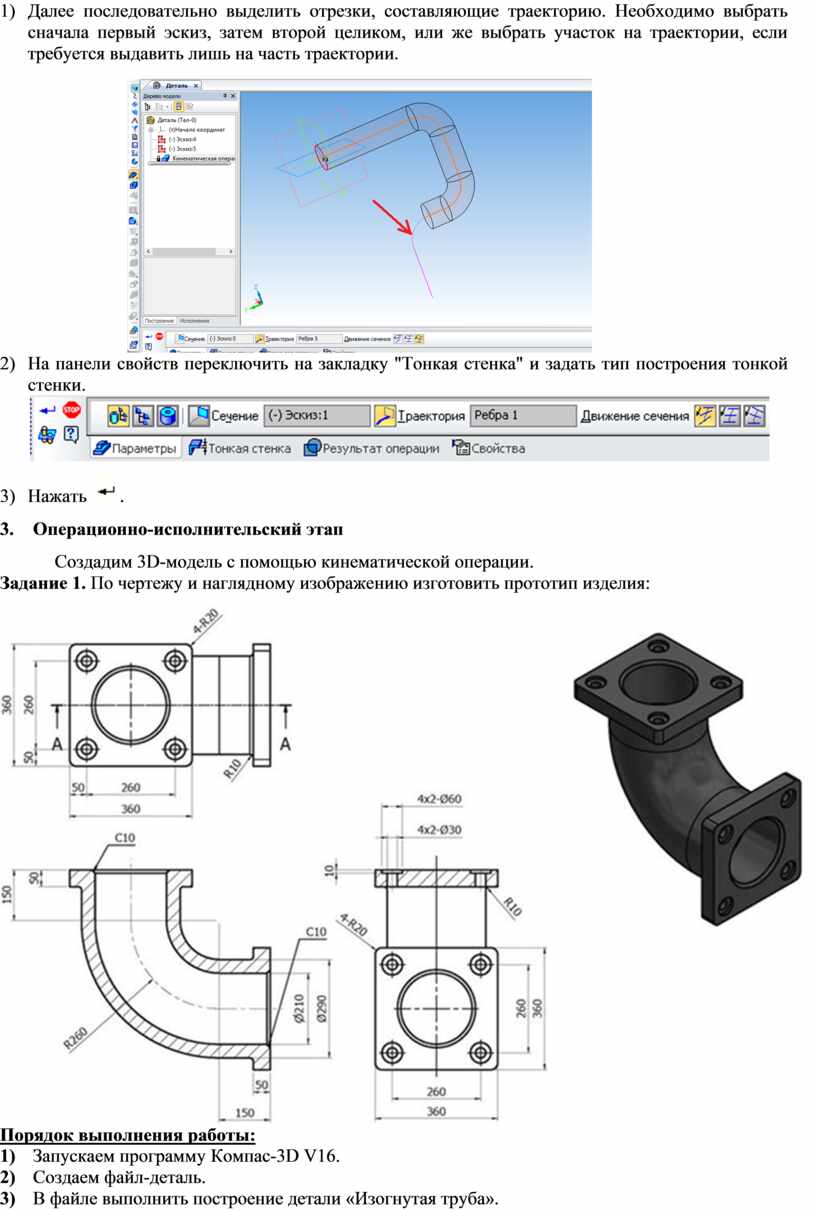

4.        Операционно-исполнительский этап

Создадим 3D-модель с помощью кинематической операции.

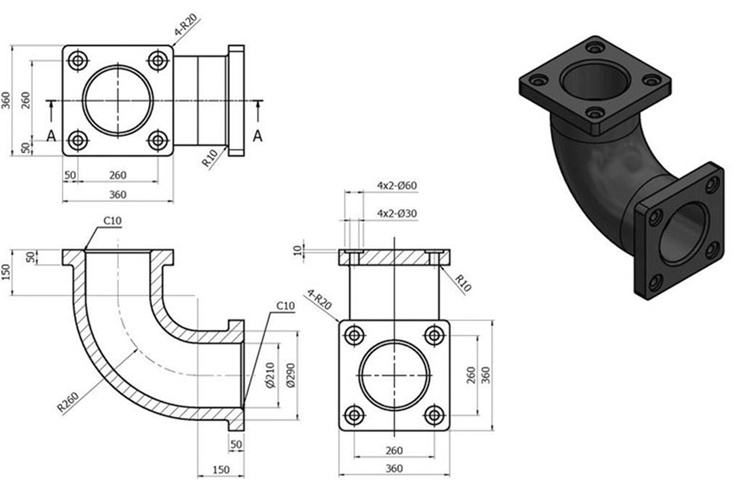

Задание 1. По чертежу и наглядному изображению изготовить прототип изделия:

Порядок выполнения работы:

1)        Запускаем программу Компас-3D V16.

2)        Создаем файл-деталь.

3)        В файле выполнить построение детали «Изогнутая труба».

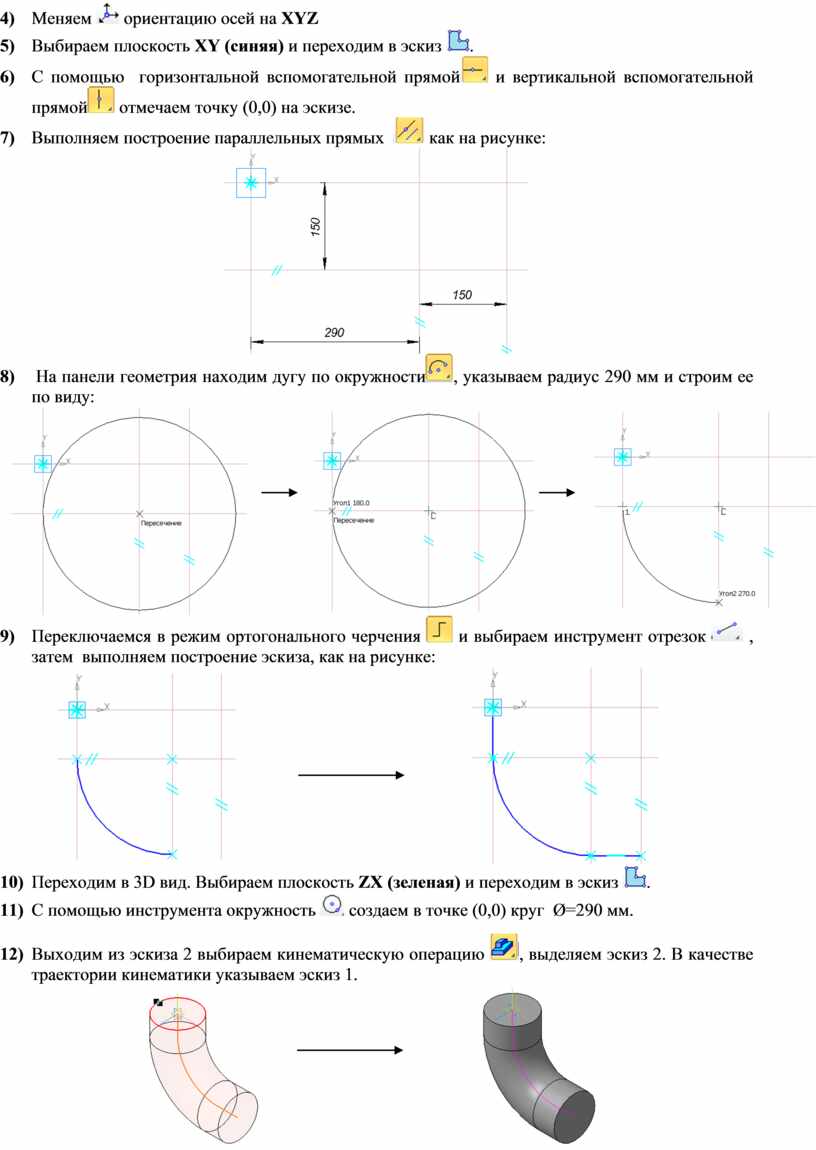

4)        Меняем  ориентацию осей на XYZ

5)        Выбираем плоскость XY (синяя) и переходим в эскиз .

6)        С помощью  горизонтальной вспомогательной прямой и вертикальной вспомогательной прямой отмечаем точку (0,0) на эскизе.

7)        Выполняем построение параллельных прямых   как на рисунке:

8)

 На панели геометрия находим дугу по окружности, указываем радиус 290 мм и строим ее по виду:

9)

Переключаемся в режим ортогонального черчения  и выбираем инструмент отрезок  , затем  выполняем построение эскиза, как на рисунке:

10)    Переходим в 3D вид. Выбираем плоскость ZX (зеленая) и переходим в эскиз .

11)    С помощью инструмента окружность  создаем в точке (0,0) круг  Ø=290 мм.

12)

Выходим из эскиза 2 выбираем кинематическую операцию , выделяем эскиз 2. В качестве траектории кинематики указываем эскиз 1.

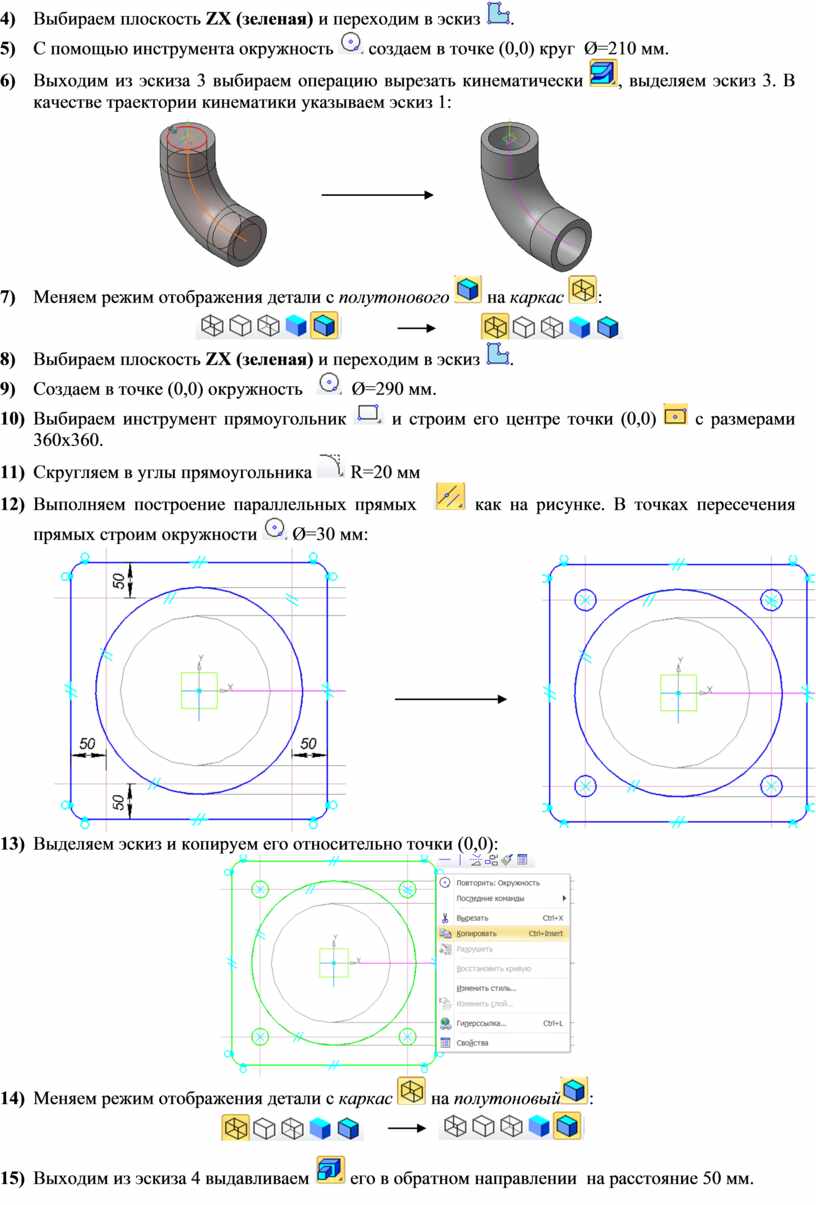

13)    Выбираем плоскость ZX (зеленая) и переходим в эскиз .

14)    С помощью инструмента окружность  создаем в точке (0,0) круг  Ø=210 мм.

15)

Выходим из эскиза 3 выбираем операцию вырезать кинематически , выделяем эскиз 3. В качестве траектории кинематики указываем эскиз 1:

16)

Меняем режим отображения детали с полутонового  на каркас :

17)    Выбираем плоскость ZX (зеленая) и переходим в эскиз .

18)    Создаем в точке (0,0) окружность     Ø=290 мм.

19)    Выбираем инструмент прямоугольник  и строим его центре точки (0,0)  с размерами 360х360.

20)    Скругляем в углы прямоугольника  R=20 мм

21)

Выполняем построение параллельных прямых   как на рисунке. В точках пересечения прямых строим окружности  Ø=30 мм:

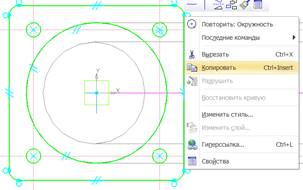

22)    Выделяем эскиз и копируем его относительно точки (0,0):

23)    Меняем режим отображения детали с каркас  на полутоновый:

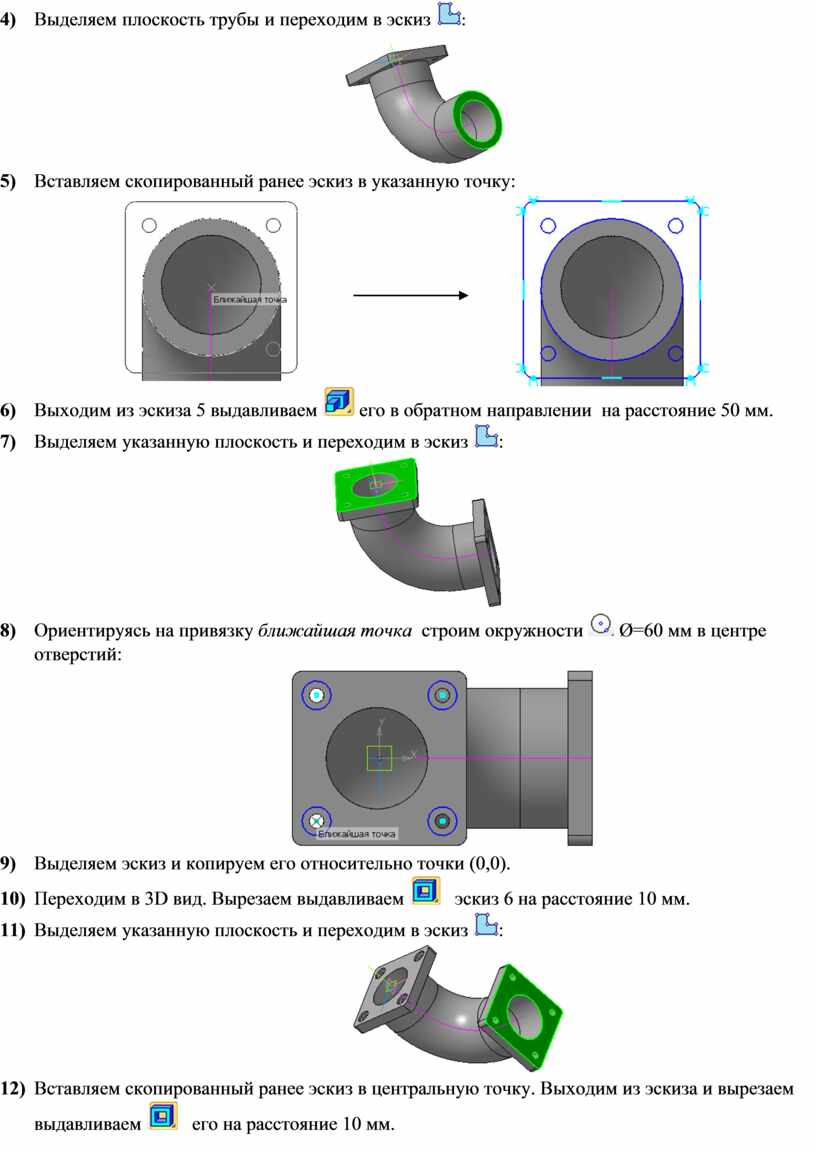

24)    Выходим из эскиза 4 выдавливаем  его в обратном направлении  на расстояние 50 мм.

25)

26)

27)    Выходим из эскиза 5 выдавливаем  его в обратном направлении  на расстояние 50 мм.

28)

29)

30)    Выделяем эскиз и копируем его относительно точки (0,0).

31)    Переходим в 3D вид. Вырезаем выдавливаем    эскиз 6 на расстояние 10 мм.

32)

33)    Вставляем скопированный ранее эскиз в центральную точку. Выходим из эскиза и вырезаем выдавливаем    его на расстояние 10 мм.

34)

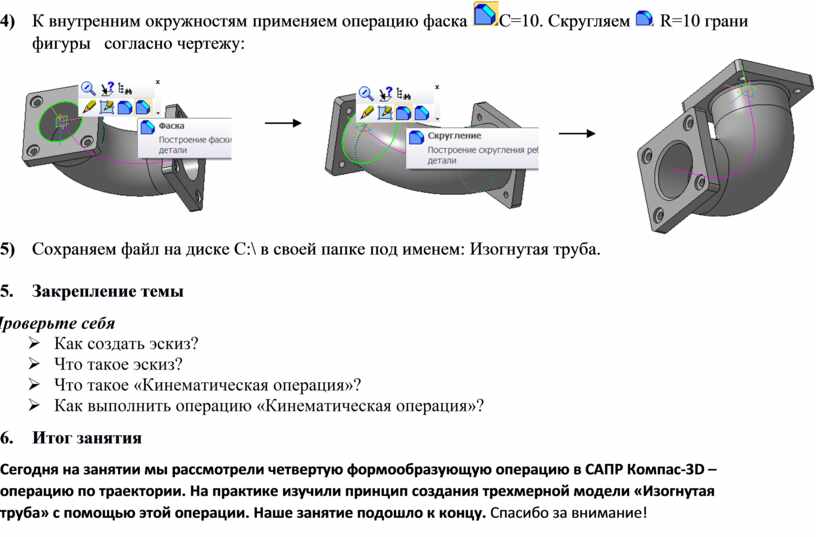

К внутренним окружностям применяем операцию фаска С=10. Скругляем

35)    Сохраняем файл на диске С:\ в своей папке под именем: Изогнутая труба.

5.        Закрепление темы

Проверьте себя

Ø  Как создать эскиз?

Ø  Что такое эскиз?

Ø  Что такое «Кинематическая операция»?

Ø  Как выполнить операцию «Кинематическая операция»?

6.        Итог занятия

Сегодня на занятии мы рассмотрели четвертую формообразующую операцию в САПР Компас-3D – операцию по траектории. На практике изучили принцип создания трехмерной модели «Изогнутая труба» с помощью этой операции. Наше занятие подошло к концу. Спасибо за внимание!
