1. ОСНОВЫ РАЗРАБОТКИ

ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

1.1. Основные понятия и определения

Программа (program, routine) — упорядоченная последовательность команд (инструкций) компьютера или операторов для решения задачи. При эксплуатации программы выполняется некоторая работа.

Программное обеспечение (software) — совокупность программ обработки данных и необходимых для их эксплуатации документов.

Задача (problem, task) — проблема, подлежащая решению.

Приложение (application) — программная реализация задачи, решенная на компьютере.

Термин «задача» в программировании означает единицу работы вычислительной системы, требующую выделения вычислительных ресурсов (процессорного времени, памяти).

Процесс создания программ можно представить как последовательность следующих действий:

•   постановка задачи;

•   алгоритмизация решения задачи;

•   программирование.

Постановка задачи (problem definition) — это точная формулировка решения задачи на компьютере с описанием входной и выходной информации.

Алгоритм — система точно сформулированных правил, определяющая процесс преобразования допустимых исходных данных (входной информации) в желаемый результат (выходную информацию) за конечное число шагов.

Программирование (programming) — теоретическая и практическая деятельность, связанная с созданием программ.

По отношению к программному обеспечению (ПО) компьютерные пользователи делятся на следующие группы:

•   системные программисты. Занимаются разработкой, эксплуатацией и сопровождением системного программного обеспечения;

•   прикладные программисты. Осуществляют разработку и отладку программ для решения различных прикладных задач;

•   конечные пользователи. Имеют элементарные навыки работы с компьютером и используемыми ими прикладными программами;

•   администраторы сети. Отвечают за работу вычислительных сетей;

•   администраторы баз данных. Обеспечивают организационную поддержку базы данных.

Сопровождение программы — поддержка работоспособности программы, переход ее на новые версии, внесения изменений, исправление ошибок и т. д.

Основные характеристики программ:

•   алгоритмическая сложность;

•   состав функций обработки информации;

•   объем файлов, используемых программой;

•   требования к операционной системе (ОС) и техническим средствам обработки, в том числе объем дисковой памяти, размер оперативной памяти для запуска программы, тип процессора, версия ОС, наличие вычислительной сети и т. д.

Программный продукт — комплекс взаимосвязанных программ для решения определенной проблемы (задачи) массового спроса, подготовленный к реализации как любой вид промышленной продукции.

Программные продукты (изделия) используются для удовлетворения потребностей пользователей, широкого распространения и продажи. Программная продукция — это программа (программный комплекс, программная система), которую стремятся продать на широком рынке тысячам, миллионам пользователей. Товарное программное обеспечение разрабатывается со специальной целью удовлетворить требованиям максимально большого числа пользователей. Это оказывает влияние на весь жизненный цикл программ, но в наибольшей степени на начальный этап разработки, на определение требований к системе.

Программный продукт должен быть соответствующим образом подготовлен к эксплуатации (отлажен), иметь необходимую техническую документацию, предоставлять сервис и гарантию надежной работы, иметь товарный знак изготовителя, а также код государственной регистрации. Только при таких условиях программный комплекс может быть назван программным продуктом.

Утилитарные программы («программы для себя») предназначены для удовлетворения нужд их разработчиков. Чаще всего утилитарные программы имеют сервисное назначение в технологии обработки данных либо являются программами решения функциональных задач, не предназначенных для широкого распространения.

В настоящее время существуют варианты легального распространения программных продуктов, которые появились с использованием глобальных телекоммуникаций:

•                freeware — бесплатные программы, свободно распространяемые, поддерживаются самим пользователем, который правомочен вносить в них необходимые изменения;

•                shareware — некоммерческие (условно бесплатные) программы, которые могут использоваться, как правило, бесплатно.

Ряд производителей использует OEM-программы (Original Equipment Manufacturer), то есть встроенные программы, устанавливаемые на компьютеры или поставляемые вместе с компьютерами.

Технология программирования — совокупность методов и средств, применяемых в процессе разработки программного обеспечения. Или это система методов, способов и приемов разработки и отладки программ.

На основании анализа различных формулировок (политехнический словарь, энциклопедический словарь и др.) под технологией программирования в широком смысле следует понимать технологию разработки программного средства как совокупность абсолютно всех технологических процессов его создания — от момента зарождения идеи о данном программном средстве (ПС) до составления необходимой программной документации.

Как любая другая технология, технология программирования представляет собой набор технологических инструкций, включающих:

•                указание последовательности выполнения технологических операций;

•                перечисление условий, при которых выполняется та или иная операция;

•                описания самих операций, где для каждой операции определены исходные данные, результаты, а также инструкции, нормативы, стандарты, критерии, методы оценки и т. п. (рис. 1.1).



Рис. 1.1

Структура описания технологической операции

Кроме набора операций и их последовательности, технология также определяет способ описания проектируемой системы, точнее модели, используемой на конкретном этапе разработки.

Различают технологии, используемые на конкретных этапах разработки или для решения отдельных задач этих этапов, и технологии, охватывающие несколько этапов или весь процесс разработки. В основе первых, как правило, лежит ограниченно применимый метод, позволяющий решить конкретную задачу. В основе вторых обычно лежит базовый метод или подход, определяющий совокупность методов, используемых на разных этапах разработки, или методологию.

Чтобы разобраться в существующих технологиях программирования и определить основные тенденции их развития, целесообразно рассматривать эти технологии в историческом контексте, выделяя основные этапы развития программирования как науки.

1.2. Типы программного обеспечения

Меняя программы для компьютера, его можно превратить в рабочее место бухгалтера, конструктора, статистика или агронома, редактировать на нем документы или играть в игру. При своем выполнении программы могут использовать различные устройства компьютера для ввода-вывода данных. Таким образом, для эффективного использования персональной электронно-вычислительной машины (ПЭВМ) необходимо знать назначение и свойства необходимых при работе с ним программ.

Все программное обеспечение можно условно разделить на три типа:

•      прикладное программное обеспечение;

•      системное ПО;

•      инструментальное ПО.

Прикладное ПО служит программным инструментарием решения функциональных задач и является самым многочисленным классом ПО. В данный класс входят программные продукты, выполняющие обработку информации различных предметных областей. Таким образом, прикладное ПО — комплекс взаимосвязанных программ для решения задач определенного класса предметной области.

Пакеты прикладных программ

Классификация пакетов прикладных программ (ППП) приведена на рисунке 1.2.



Рис. 1.2

Классификация пакетов прикладных программ

Проблемно-ориентированные ППП. Для некоторых предметных областей возможна типизация функций управления, структуры данных и алгоритмов обработки. Разработано значительное количество ППП одинакового функционального назначения:

•   ППП автоматизированного бухгалтерского учета;

•   ППП финансовой деятельности;

•   ППП управления персоналом;

•   ППП управления производством;

•   банковские информационные системы и т. п.

Основные тенденции развития:

•   создание программных комплексов в виде автоматизированных рабочих мест (АРМ) управленческого персонала;

•   создание интегрированных систем управления предметной областью на базе вычислительных сетей, объединяющих АРМы;

•   организация данных больших информационных систем в виде распределенной БД на сети ЭВМ;

•   наличие простых языковых средств конечного пользователя и др.

ППП автоматизированного проектирования предназначены для поддержки работы конструкторов и технологов, связанных с разработкой чертежей, схем, графическим моделированием и конструированием. Отличительными особенностями этого класса ППП являются высокие требования к аппаратному обеспечению, наличие библиотек встроенных функций, объектов, интерфейсов с графическими системами и БД (AutoCAD).  К ППП общего назначения относят:

1. Системы управления базами данных (СУБД), обеспечивающие организацию и хранение локальных БД на автономно работающих компьютерах либо централизованное хранение БД на файл-сервере и сетевой доступ к ним. В современных СУБД содержатся элементы CASE-технологии процесса проектирования, в частности:

•          визуализирована схема БД;

•          осуществлена автоматическая поддержка целостности БД при различных видах обработки (включение, удаление, модификация);

•          предоставляются «мастера», обеспечивающие поддержку процесса проектирования;

•          созданы шаблоны (прототипы) структур БД, отчетов, форм и т. д.

2.                     Серверы БД — это ПО, предназначенное для создания и использования при работе в сети интегрированных БД в архитектуре «клиент — сервер». Многопользовательские СУБД в сетевом варианте обработки информации хранят данные на файл-сервере, специально выделенном компьютере, но сама обработка ведется на рабочих станциях. Серверы БД в отличие от этого большую часть обработки данных (хранение, поиск, извлечение и передачу данных клиенту) выполняют самостоятельно, одновременно обеспечивая данными большое число пользователей сети. Общим для различных видов серверов БД является использование реляционного языка SQL (Structured Query Language) для реализации запросов к данным. Большинство серверов БД поддерживают несколько платформ, широкий спектр протоколов передачи данных. Проблемы — обеспечение целостности данных, тиражирование данных по узлам сети и синхронное обновление.

3.                     Генераторы отчетов (серверы отчетов), обеспечивающие реализацию запросов и формирование отчетов в печатном или экранном виде в условиях сети с архитектурой «клиент — сервер». Сервер отчетов подключается к серверу БД, использующему драйверы сервиса БД (Crystal Reports, Profit for Windows).

4.                     Текстовые процессоры, предназначенные для работы с текстовыми документами. Развитием данного направления являются издательские системы (например, Microsoft Word).

5.                     Табличные процессоры, являющиеся удобной средой для вычислений конечным пользователем, содержат средства деловой графики, средства специализированной обработки (Microsoft Excel).

6.                     Средства презентационной графики — специализированные программы, предназначенные для создания изображений и их показа на экране, подготовки слайд-фильмов, мультфильмов и их проектирования (Microsoft PowerPoint).

7.                     Интегрированные пакеты — набор нескольких программных продуктов, функционально дополняющих друг друга, поддерживающих единые информационные технологии, реализованных на единой операционной и вычислительной платформе (Microsoft Office). Компоненты интегрированных пакетов могут работать изолированно друг от друга, имеют общий интерфейс, благодаря этому их проще изучать.

Методо-ориентированные ППП. Данный класс охватывает программные продукты, обеспечивающие независимо от предметной области и функции информационных систем математические, статистические и другие методы решения задач. Наиболее распространены методы математического программирования, решения дифференциальных уравнений, имитационного моделирования, исследования операций (Storm, SYSTAT, SAS и др.).

Офисные ППП. Данный класс охватывает программы, обеспечивающие ориентационное управление деятельностью офиса:

•   органайзеры (планировщики) — ПО для планирования рабочего времени, составления протоколов встреч, расписаний, ведение записей и телефонной книжки. В состав входят: калькулятор, записная книжка, часы, календарь и т. п.

•   программы-переводчики, средства проверки орфографии, распознавания текста (Tiger — система распознавания русского языка, Stylus Lingvo Office, содержащий Fine Reader, Stylus for Windows — переводчик на указанный язык, корректор орфографии Lingvo Corrector и резидентный словарь Lingvo);

•   коммуникационные пакеты, предназначенные для организации взаимодействия пользователей с удаленными абонентами или информационными ресурсами сети;

•   браузеры, средства создания WWW-страниц;

•   средства электронной почты (Pegasys Mail).

Настольные издательские системы. Данный класс ПО включает программы (PageMaker, CorelDraw, Photoshop for Windows и т. д.), обеспечивающие информационную технологию компьютерной издательской деятельности:

•   форматирование и редактирование текстов;

•   автоматическую разбивку текста на страницы;

•   компьютерную верстку печатной страницы;

•   монтирование графики;

•   подготовку иллюстраций и т. п.

Программные средства мультимедиа. Основное значение данных программных средств — создание и использование аудио- и видеоинформации для расширения информационного пространства пользователя (различные БД компьютерных произведений искусства, библиотеки звуковых записей и т. д.).

Интеллектуальные системы. К системам искусственного интеллекта относятся:

•   программы-оболочки для создания экспертных систем путем наполнения баз знаний и правил логического вывода;

•   готовые экспертные системы для принятия решений в рамках определенных предметных областей;

•   системы анализа и распознавания речи, текста и т. п.

Примеры систем искусственного интеллекта: FIDE, MYSIN, Guru и др.

Системное ПО

Системное ПО (System Software) — совокупность программ и программных комплексов для обеспечения работы компьютера и вычислительных сетей.

В составе системного ПО можно выделить две составляющие:

1) базовое ПО;  2) сервисное ПО.

Базовое ПО — минимальный набор программных средств, обеспечивающих работу компьютера.

Сервисное ПО — программы и программные комплексы, которые расширяют возможности базового ПО и организуют более удобную среду работы пользователя.

1. Базовое ПО.

В базовое ПО входят:

•      операционная система;

•      операционные оболочки (текстовые, графические);

•      сетевая операционная система.

Компьютер выполняет действия в соответствии с предписаниями программы, созданной на одном из языков программирования. При работе пользователя на компьютере часто возникает необходимость выполнять операции с прикладной программой в целом, организовать работу внешних устройств, проверить работу различных блоков, скопировать информацию и т. д. Эти операции используются для работы с любой программой. Поэтому целесообразно из всего многообразия операций, выполняемых компьютером, выделить типовые и реализовать их с помощью специализированных программ, которые следует принять в качестве стандартных средств, поставляемых вместе с аппаратной частью. Программы, организующие работу устройств и не связанные со спецификой решаемой задачи, вошли в состав комплекса программ, названного операционной системой.

Операционная система (ОС) — совокупность программных средств, обеспечивающих управление аппаратной частью компьютера и прикладными программами, а также их взаимодействием между собой и пользователем.

Операционная система образует автономную среду, не связанную ни с одним из языков программирования. Любая прикладная программа связана с ОС и может эксплуатироваться только на компьютерах, где имеется аналогичная системная среда. Программа, созданная в среде одной ОС, не функционирует в среде другой ОС, если в ней не обеспечена возможность конвертации (преобразования) программ.

Для работы с ОС необходимо овладеть языком этой среды — совокупностью команд, структура которых определяется синтаксисом этого языка.  ОС выполняет следующие функции:

•   управление работой каждого блока ПО и их взаимодействием;

•   управление выполнением программ;

•   организацию хранения информации во внешней памяти;

•   взаимодействие пользователя с компьютером (поддержку интерфейса пользователя).

Обычно ОС хранится на жестком диске, а при его отсутствии выделяется специальный гибкий диск, который называется системным диском. При включении компьютера ОС автоматически загружается с диска в оперативную память и занимает в ней определенное место. ОС создается не для отдельной модели компьютера, а для серии компьютеров, в структуру которых заложена и развивается во всех последующих моделях определенная концепция.

Операционные системы для персонального компьютера (ПК) делятся на:

•   одно- и многозадачные (в зависимости от числа параллельного выполнения прикладных процессов);

•   одно- и многопользовательские (в зависимости от числа пользователей, одновременно работающих с ОС);

•   непереносимые и переносимые на другие типы компьютеров;

•   несетевые и сетевые, обеспечивающие работу ЭВМ.

Операционные системы, как правило, сравнивают по следующим критериям:

•   управлению памятью (максимальный объем адресуемого пространства, технические показатели использования памяти);

•   функциональным возможностям вспомогательных программ (утилит) в составе ОС;

•   наличию компрессии магнитных дисков;

•   возможности архивирования файлов;

•   поддержке многозадачного режима работы;

•   наличию качественной документации;

•   условию и сложности процесса инсталляции.

Сетевая ОС — это комплекс программ, обеспечивающий обработку, передачу и хранение данных в сети. Сетевая ОС предоставляет пользователям различные виды сетевых служб (управление файлами, электронная почта, процессы управления сетью и т. д.), поддерживает работу в абонентских системах. Сетевые ОС используют архитектуру «клиент — сервер» или одноранговую архитектуру. Вначале эти ОС поддерживали только локальные вычислительные сети (ЛВС), сейчас они распространяются и на объединения ЛВС.

Операционные оболочки — специальные программы, предназначенные для облегчения общения пользователя с командами ОС. Операционные оболочки имеют текстовый и графический варианты интерфейса конечного пользователя. Наиболее популярны такие текстовые оболочки MS DOS, как Norton Commander, DOS Navigator, Volkov Commander и др. Эти программы существенно упрощают задание управляющей информации для выполнения команд ОС, уменьшают сложность работы конечного пользователя.

2. Сервисное ПО.

Расширением базового ПО компьютера является набор сервисных, дополнительно устанавливаемых программ, которые можно классифицировать по функциональному признаку следующим образом:

•                программы диагностики работоспособности компьютера;

•                антивирусные программы, обеспечивающие защиту компьютера, обнаружение и восстановление зараженных файлов;

•                программы обслуживания дисков, обеспечивающие проверку качества поверхности магнитного диска, контроль сохранности файловой системы на логическом и физическом уровнях, сжатие дисков, резервное копирование данных на внешние носители и др.;

•                программы архивирования данных, которые обеспечивают процесс сжатия информации с целью уменьшения объема памяти для ее хранения;

•                программы обслуживания сети.

Эти программы часто называют утилитами.

Утилиты — программы, служащие для выполнения вспомогательных операций обработки данных или обслуживания компьютеров.

Инструментальное ПО

Инструментарий технологии программирования обеспечивает процесс разработки программ и включает специализированное ПО, которое является инструментальным средством разработки. ПО данного класса поддерживает все технологические этапы процесса проектирования, программирования, отладки и тестирования создаваемых программ. Пользователями данного ПО являются системные и прикладные программисты.

Инструментарий технологии программирования — это программные продукты, предназначенные для поддержки технологии программирования

(рис. 1.3).



Рис. 1.3

Инструментарий технологии программирования

Средства для создания приложений — совокупность языков и систем программирования, инструментальные среды пользователя, а также различные программные компоненты для отладки и поддержки создаваемых программ.

Язык программирования — это формализованный язык для описания алгоритма решения задач на компьютере. Языки программирования можно условно разделить на следующие классы:

•   машинные языки — это языки, воспринимаемые аппаратной частью компьютера (машинные коды);

•   машинно-ориентированные языки, отражающие структуру конкретного типа компьютера (ассемблер);

•   процедурно-ориентированные языки — это языки, в которых имеется возможность описания программы как совокупности процедур, или подпрограмм (Си#, Паскаль и др.);

•   проблемно-ориентированные языки, предназначенные для решения задач определенного класса (ЛИСП, ПРОЛОГ и др.).

Другой классификацией языков является их деление на языки, ориентированные на реализацию основ структурного программирования, основанного на модульной структуре программного продукта и типовых управляющих структурах алгоритмов обработки данных различных программных модулей, и объектно-ориентированные языки, поддерживающие понятия объектов, их свойств и методов обработки.

Системы программирования включают:

•   компилятор (транслятор);

•   интегрированную среду разработки программ (не всегда);

•   отладчик;

•   средства оптимизации кода программ;

•   набор библиотек;

•   редактор связей;

•   сервисные средства (утилиты) (для работы с библиотеками, текстовыми и двоичными файлами);

•   справочные системы;

•   систему поддержки и управления продуктами программного комплекса.

Компилятор транслирует всю программу без ее выполнения. Интерпретаторы выполняют пооперационную обработку и выполнение программы.

Отладчики (debugger) — специальные программы, предназначенные для трассировки и анализа выполнения других программ. Трассировка — это обеспечение выполнения в пооператорном варианте.

Инструментальная среда пользователя — это специальные средства, встроенные в пакеты прикладных программ, такие как:

•   библиотека функций, процедур, объектов и методов обработки;

•   макрокоманды;

•   клавишные макросы;

•   языковые макросы;

•   конструкторы экранных форм и объектов;

•   генераторы приложений;

•   языки запросов высокого уровня;

•   конструкторы меню и др.

Интегрированные среды разработки программ объединяют набор средств для их комплексного применения на технологических этапах создания программы.

Средства для создания информационных систем (ИС) и технологий поддерживают полный цикл проектирования сложной информационной системы или технологии от исследования объекта автоматизации до оформления проектной и прочей документации на информационную систему или технологию. Они позволяют вести коллективную работу над проектом за счет возможности работы в локальной сети, экспорта-импорта любых фрагментов проекта, организации управления проектом.

Одним из современных средств разработки ИС является CASEтехнология (CASE — Computer-Aided System Engineering) — программный комплекс, автоматизирующий весь технологический процесс анализа, проектирования, разработки и сопровождения сложных программных систем.  Средства CASE-технологий делятся на:

•   встроенные в систему реализации — все решения по проектированию и реализации привязки к выбранной СУБД;

•   независимые от системы реализации — все решения по проектированию ориентированы на унификацию (определение) начальных этапов жизненного цикла программы и средств их документирования, обеспечивают большую гибкость в выборе средств реализации.

Основное достоинство CASE-технологии — это поддержка коллективной работы над проектом за счет возможности работы в локальной сети разработчиков, экспорта (импорта) любых фрагментов проекта, организованного управления проектами.

В некоторых CASE-системах поддерживается генерация кода программ — создание каркаса программ и создание полного продукта.

1.3. Жизненный цикл и этапы разработки  программного обеспечения

Программные системы (ПС) и комплексы программ создаются, эксплуатируются и развиваются во времени.

Жизненный цикл ПС включает в себя все этапы развития от возникновения потребности в программе определенного целевого назначения до полного прекращения использования этого ПС вследствие его морального старения или потери необходимости решения задачи.

По длительности жизненного цикла ПС можно разделить на два класса: с малым и большим временем жизни.

Программы с малым временем жизни создаются в основном для получения конкретных результатов вычислений. Эти программы относительно невелики, разрабатываются одним специалистом или небольшой группой и не предназначены для тиражирования. Требования к таким программам по функциональным, конструктивным и качественным показателям контролируются в основном разработчиками и только иногда представителями заказчика. Основные затраты в жизненном цикле (ЖЦ) этих программ приходятся на этап системного анализа и проектирования, который продолжается от месяца до 1–2 лет.

Программы с большим временем жизни создаются для регулярной обработки информации. Размеры ПС могут изменяться в широких пределах. Они обладают свойством познаваемости и возможности модификации в процессе длительного сопровождения и использования различными специалистами. Их тиражируют, они сопровождаются документацией как промышленные изделия. Проектированием и эксплуатацией таких ПС занимаются большие коллективы специалистов, для чего необходимы формализация требуемых технических характеристик, а также формализованные испытания и определения достигнутых показателей качества ПС. Большая часть жизненного цикла приходится на эксплуатацию и сопровождение. Затраты в процессе эксплуатации и сопровождения могут значительно превышать затраты на системный анализ и проектирование.

Для получения представления о возможной структуре жизненного цикла ПО необходимо обратиться к соответствующим стандартам, описывающим технологические процессы и международным организациям:

IEEE — Institute of Electrical and Electronic Engineers (Институт инженеров по электротехнике и электронике);

ISO — International Standards Organization (Международная организация по стандартизации);

EIA — Electronic Industry Association (Ассоциация электронной промышленности);

IEC — International Electrotechnical Commission (Международная комиссия по электротехнике).

А также к некоторым национальным и региональным институтам и организациям (американским и европейским, поскольку именно они оказывают наибольшее влияние на развитие технологий разработки ПО во всем мире):

ANSI — American National Standards Institute (Американский национальный институт стандартов);

SEI — Software Engineering Institute (Институт программной инженерии);

ECMA — European Computer Manufacturers Association (Европейская ассоциация производителей компьютерного оборудования).

Разработан набор стандартов, регламентирующих различные аспекты жизненного цикла и вовлеченных в него процессов.

Состав процессов жизненного цикла регламентируется стандартом ГОСТ Р ИСО/МЭК 12207-2010 (принят на основании международного стандарта ISO/IEC 12207:2008 «Information Technologe — Software Life Cycle Processes», «Информационные технологии — процессы жизненного цикла программного обеспечения»).

Условность выделения этапов ЖЦ связана с тем, что на любом этапе возможно принятие решений, которые потребуют пересмотра решений, принятых ранее. Основные этапы ЖЦ могут быть следующими.

Постановка задачи. В процессе постановки задачи четко формулируют назначение программного обеспечения и определяют основные требования к нему. Каждое требование представляет собой описание необходимого или желаемого свойства программного обеспечения.

Различают функциональные требования, определяющие функции, которые должно выполнять разрабатываемое программное обеспечение, и эксплуатационные требования, определяющие особенности его функционирования.

Требования к программному обеспечению, имеющему прототипы, обычно определяют по аналогии, учитывая структуру и характеристики уже существующего программного обеспечения.

Для формулирования требований к программному обеспечению, не имеющему аналогов, иногда необходимо провести специальные исследования, называемые предпроектными. В процессе таких исследований определяют разрешимость задачи, возможно, разрабатывают методы ее решения (если они новые) и устанавливают наиболее существенные характеристики разрабатываемого программного обеспечения. Для выполнения предпроектных исследований, как правило, заключают договор на выполнение научно-исследовательских работ. В любом случае этап постановки задачи заканчивается разработкой технического задания, фиксирующего принципиальные требования, и принятием основных проектных решений.

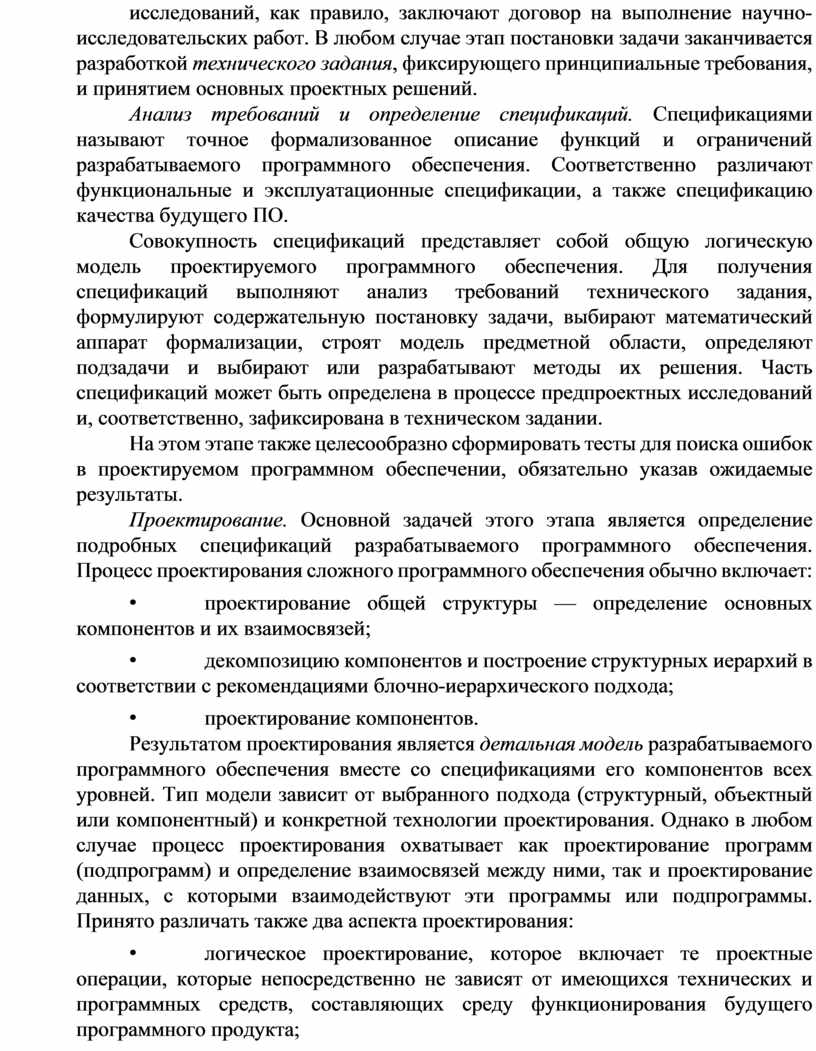

Анализ требований и определение спецификаций. Спецификациями называют точное формализованное описание функций и ограничений разрабатываемого программного обеспечения. Соответственно различают функциональные и эксплуатационные спецификации, а также спецификацию качества будущего ПО.

Совокупность спецификаций представляет собой общую логическую модель проектируемого программного обеспечения. Для получения спецификаций выполняют анализ требований технического задания, формулируют содержательную постановку задачи, выбирают математический аппарат формализации, строят модель предметной области, определяют подзадачи и выбирают или разрабатывают методы их решения. Часть спецификаций может быть определена в процессе предпроектных исследований и, соответственно, зафиксирована в техническом задании.

На этом этапе также целесообразно сформировать тесты для поиска ошибок в проектируемом программном обеспечении, обязательно указав ожидаемые результаты.

Проектирование. Основной задачей этого этапа является определение подробных спецификаций разрабатываемого программного обеспечения. Процесс проектирования сложного программного обеспечения обычно включает:

•                проектирование общей структуры — определение основных компонентов и их взаимосвязей;

•                декомпозицию компонентов и построение структурных иерархий в соответствии с рекомендациями блочно-иерархического подхода;

•                проектирование компонентов.

Результатом проектирования является детальная модель разрабатываемого программного обеспечения вместе со спецификациями его компонентов всех уровней. Тип модели зависит от выбранного подхода (структурный, объектный или компонентный) и конкретной технологии проектирования. Однако в любом случае процесс проектирования охватывает как проектирование программ (подпрограмм) и определение взаимосвязей между ними, так и проектирование данных, с которыми взаимодействуют эти программы или подпрограммы. Принято различать также два аспекта проектирования:

•                логическое проектирование, которое включает те проектные операции, которые непосредственно не зависят от имеющихся технических и программных средств, составляющих среду функционирования будущего программного продукта;

•                физическое проектирование — привязка к конкретным техническим и программным средствам среды функционирования, то есть учет ограничений, определенных в спецификациях.

Реализация. Реализация представляет собой процесс поэтапного написания кодов программы на выбранном языке программирования (кодирование), их тестирование и отладку.

Сопровождение. Сопровождение — это процесс создания и внедрения новых версий программного продукта. Причинами выпуска новых версий могут служить:

•                необходимость исправления ошибок, выявленных в процессе эксплуатации предыдущих версий;

•                необходимость совершенствования предыдущих версий, например улучшения интерфейса или повышения его производительности, расширения состава выполняемых функций;

•                изменение среды функционирования, например появление новых технических средств и/или программных продуктов, с которыми взаимодействует сопровождаемое программное обеспечение.

На этом этапе в программный продукт вносят необходимые изменения, которые, так же как в остальных случаях, могут потребовать пересмотра проектных решений, принятых на любом предыдущем этапе. Роль этого этапа существенно возросла, так как продукты создаются итерационно: сначала выпускается сравнительно простая версия, затем следующая с большими возможностями, затем следующая и т. д. Именно это и послужило причиной выделения этапа сопровождения в отдельный процесс жизненного цикла в соответствии со стандартом ГОСТ Р ИСО/МЭК 12207-2010.

Структура ЖЦ ПО по стандарту ГОСТ Р ИСО/МЭК 12207-2010 базируется на трех группах процессов:

•                основные процессы ЖЦ ПО (приобретение, поставка, разработка, эксплуатация, сопровождение);

•                вспомогательные процессы, обеспечивающие выполнение основных процессов (документирование, управление конфигурацией, обеспечение качества, верификация, аттестация, оценка, аудит, решение проблем);

•                организационные процессы (управление проектами, создание инфраструктуры проекта, определение, оценка и улучшение самого ЖЦ, обучение).

Разработка включает в себя все работы по созданию ПО и его компонент в соответствии с заданными требованиями, включая оформление проектной и эксплуатационной документации, подготовку материалов, необходимых для проверки работоспособности и соответствующего качества программных продуктов, материалов, необходимых для организации обучения персонала и т. д.

Эксплуатация включает в себя работы по внедрению компонентов ПО в эксплуатацию, в том числе конфигурирование базы данных и рабочих мест пользователей, обеспечение эксплуатационной документацией, проведение обучения персонала и т. д. А также непосредственно эксплуатацию, в том числе локализацию проблем и устранение причин их возникновения, модификацию ПО в рамках установленного регламента, подготовку предложений по совершенствованию, развитию и модернизации системы.

Управление проектом связано с вопросами планирования и организации работ, создания коллективов разработчиков и контроля со сроками и качеством выполняемых работ. Техническое и организационное обеспечение проекта включает выбор методов и инструментальных средств для реализации проекта, определение методов описания промежуточных состояний разработки, разработку методов и средств испытаний ПО, обучение персонала и т. п. Обеспечение качества проекта связано с проблемами верификации, проверки и тестирования ПО. Верификация — это процесс определения того, отвечает ли текущее состояние разработки, достигнутое на данном этапе, требованиям этого этапа.

Проверка позволяет оценить соответствие параметров разработки исходным требованиям. Проверка частично совпадает с тестированием, которое связано с идентификацией различий между действительными и ожидаемыми результатами и оценкой соответствия характеристик ПО исходным требованиям. В процессе реализации проекта важное место занимают вопросы идентификации, описания и контроля конфигурации отдельных компонентов и всей системы в целом.

Управление конфигурацией является одним из вспомогательных процессов, поддерживающих основные процессы жизненного цикла ПО, прежде всего процессы разработки и сопровождения ПО. При создании проектов сложных ИС, состоящих из многих компонентов, каждый из которых может иметь разновидности или версии, возникает проблема учета их связей и функций, создания унифицированной структуры и обеспечения развития всей системы.

Управление конфигурацией позволяет организовывать, систематически учитывать и контролировать внесение изменений в ПО на всех стадиях ЖЦ. Общие принципы и рекомендации конфигурационного учета, планирования и управления конфигурациями ПО отражены в стандарте ГОСТ Р ИСО/МЭК

12207-2010.

Каждый процесс характеризуется определенными задачами и методами их решения, исходными данными, полученными на предыдущем этапе, и результатами. Результатами анализа, в частности, являются функциональные модели, информационные модели и соответствующие им диаграммы. ЖЦ ПО носит итерационный характер: результаты очередного этапа часто вызывают изменения в проектных решениях, выработанных на более ранних этапах.

Процесс жизненного цикла определяется как совокупность взаимосвязанных действий, преобразующих некоторые входные данные в выходные. На рисунке 1.4 представлены процессы жизненного цикла по указанному стандарту.



Рис. 1.4

Структура процессов жизненного цикла программного обеспечения

По стандарту процесс разработки включает следующие действия:

•                подготовительная работа — выбор модели жизненного цикла (см. далее), стандартов, методов и средств разработки, а также составление плана работ;

•                анализ требований к системе — определение ее функциональных возможностей, пользовательских требований, требований к надежности и безопасности, требований к внешним интерфейсам и т. д.;

•                проектирование архитектуры системы — определение состава необходимого оборудования, программного обеспечения и операций, выполняемых обслуживающим персоналом;

•                анализ требований к программному обеспечению — определение функциональных возможностей, включая характеристики производительности, среды функционирования компонентов, внешних интерфейсов, спецификаций надежности и безопасности, эргономических требований, требований к используемым данным, установке, приемке, пользовательской документации, эксплуатации и сопровождению;

•                проектирование архитектуры программного обеспечения — определение структуры программного обеспечения, документирование интерфейсов его компонентов, разработка предварительной версии пользовательской документации, а также требований к тестам и плану интеграции;

•                детальное проектирование программного обеспечения — подробное описание компонентов программного обеспечения и интерфейсов между ними, обновление пользовательской документации, разработка и документирование требований к тестам и плану тестирования компонентов программного обеспечения, обновление плана интеграции компонентов;

•                кодирование и тестирование программного обеспечения — разработка и документирование каждого компонента, а также совокупности тестовых процедур и данных для их тестирования, тестирование компонентов, обновление пользовательской документации, обновление плана интеграции программного обеспечения;

•                интеграция программного обеспечения — сборка программных компонентов в соответствии с планом интеграции и тестирование программного обеспечения на соответствие квалификационным требованиям, представляющим собой набор критериев или условий, которые необходимо выполнить, чтобы квалифицировать программный продукт как соответствующий своим спецификациям и готовый к использованию в заданных условиях эксплуатации;

•                квалификационное тестирование программного обеспечения — тестирование программного обеспечения в присутствии заказчика для демонстрации его соответствия требованиям и готовности к эксплуатации, при этом проверяются также готовность и полнота технической и пользовательской документации;

•                интеграция системы — сборка всех компонентов системы, включая программное обеспечение и оборудование;

•                квалификационное тестирование системы — тестирование системы на соответствие требованиям к ней и проверка оформления и полноты документации;

•                установка программного обеспечения — установка программного обеспечения на оборудовании заказчика и проверка его работоспособности;

•                приемка программного обеспечения — оценка результатов квалификационного тестирования программного обеспечения и системы в целом и документирование результатов оценки совместно с заказчиком, окончательная передача программного обеспечения заказчику.

1.4. Модели жизненного цикла ПО

Каскадная модель

Каскадная модель имела широкое распространение в 1970–1985 гг.

Основной характеристикой этой модели является разбиение всей разработки на этапы, причем переход с одного этапа на следующий происходит только после того, как будет полностью завершена работа на текущем (рис. 1.5). Каждый этап завершается выпуском полного комплекта документации, достаточной для того, чтобы разработка могла быть продолжена другой командой разработчиков.



Рис. 1.5

Каскадная схема разработки ПО

Положительные стороны применения каскадного подхода заключаются в следующем:

•                на каждом этапе формируется законченный набор проектной документации, отвечающий критериям полноты и согласованности;

•                выполняемые в логичной последовательности этапы работ позволяют планировать сроки завершения всех работ и соответствующие затраты.

Каскадный подход хорошо зарекомендовал себя при построении ПС, для которых в самом начале разработки можно достаточно точно и полно сформулировать все требования и предоставить разработчикам свободу реализовать их как можно лучше с технической точки зрения. В эту категорию попадают сложные расчетные системы, системы реального времени и другие подобные задачи. Эту модель широко использовало министерство обороны США в 1970– 1980-х гг. для разработки ПО. Однако в процессе использования этого подхода обнаружился ряд его недостатков, вызванных прежде всего тем, что реальный процесс создания ПО никогда полностью не укладывался в такую жесткую схему. В процессе создания ПО постоянно возникала потребность в возврате к предыдущим этапам и уточнении или пересмотре ранее принятых решений. В результате реальный процесс создания ПО принимал вид, показанный на рисунке 1.6.



Рис. 1.6

Реальный процесс разработки ПО по каскадной схеме

Основным недостатком каскадного подхода является существенное запаздывание с получением результатов. Согласование результатов с пользователями производится только в точках, планируемых после завершения каждого этапа работ, требования к ПС «заморожены» в виде технического задания на все время ее создания. Таким образом, пользователи могут внести свои замечания только после того, как работа над системой будет полностью завершена. В случае неточного изложения требований или их изменения в течение длительного периода создания ПО пользователи получают систему, не удовлетворяющую их потребностям.

Итеративные или инкрементальные модели (известно несколько таких моделей) предполагают разбиение создаваемой системы на набор кусков, которые разрабатываются с помощью нескольких последовательных проходов всех работ или их части.

На первой итерации разрабатывается фрагмент системы, не зависящий от других (рис. 1.7). При этом большая часть или даже полный цикл работ осуществляются на нем, затем оцениваются результаты, и на следующей итерации либо первый фрагмент переделывается, либо разрабатывается следующий, который может зависеть от первого, либо как-то совмещается доработка первого фрагмента с добавлением новых функций. В результате на каждой итерации можно анализировать промежуточные результаты работ и реакцию на них всех заинтересованных лиц, включая пользователей, и вносить корректирующие изменения на следующих итерациях. Каждая итерация может содержать полный набор видов деятельности от анализа требований до ввода в эксплуатацию очередной части ПО.



Рис. 1.7

Возможный ход работ по итеративной модели

Каскадная модель с возможностью возвращения на предшествующий шаг при необходимости пересмотреть его результаты становится итеративной.

Итеративный процесс предполагает, что разные виды деятельности не привязаны намертво к определенным этапам разработки, а выполняются по мере необходимости, иногда повторяются до тех пор, пока не будет получен нужный результат.

Вместе с гибкостью и возможностью быстро реагировать на изменения, итеративные модели вносят дополнительные сложности в управление проектом и отслеживание его хода. При использовании итеративного подхода значительно сложнее становится адекватно оценить текущее состояние проекта и спланировать долгосрочное развитие событий, а также предсказать сроки и ресурсы, необходимые для обеспечения определенного качества результата.

Спиральная модель

Спиральная модель получила широкое распространение в конце 1980-х — начале 1990-х гг. Она была предложена Б. Боэмом (Boehm) для преодоления перечисленных проблем, которые были у каскадной модели ЖЦ. Спиральная модель (рис. 1.8) делает упор на начальные этапы ЖЦ: анализ и проектирование. На этих этапах реализуемость технических решений проверяется путем создания прототипов. Каждый виток спирали соответствует созданию фрагмента или версии ПО, на нем уточняются цели и характеристики проекта, определяется его качество и планируются работы следующего витка спирали. Таким образом углубляются и последовательно конкретизируются детали проекта, и в результате выбирается обоснованный вариант, который доводится до реализации.



Рис. 1.8

Спиральная модель ЖЦ

Разработка итерациями отражает объективно существующий спиральный цикл создания системы. Неполное завершение работ на каждом этапе позволяет переходить на следующий этап, не дожидаясь полного завершения работы на текущем. При итеративном способе разработки недостающую работу можно будет выполнить на следующей итерации. Главная же задача — как можно быстрее показать пользователям системы работоспособный продукт, тем самым активизируя процесс уточнения и дополнения требований.

Основная проблема спирального цикла — определение момента перехода на следующий этап. Для ее решения необходимо ввести временные ограничения на каждый из этапов жизненного цикла. Переход осуществляется в соответствии с планом, даже если не вся запланированная работа закончена. План составляется на основе статистических данных, полученных в предыдущих проектах, и личного опыта разработчиков.

Изменение жизненного цикла программного обеспечения  при использовании CASE-технологий

CASE-технологии представляют собой совокупность методологий анализа, проектирования, разработки и сопровождения сложных программных систем, основанных как на структурном, так и на объектном подходах, которые поддерживаются комплексом взаимосвязанных средств автоматизации.

В основе любой           CASE-технологии лежит парадигма методология/метод/нотация/средство.

Методология строится на базе некоторого подхода и определяет шаги работы, их последовательность, а также правила распределения и назначения методов. Метод определяет способ достижения той или иной цели — выполнение шага работы.

Powered by TCPDF (www.tcpdf.org)

Нотацией называют систему обозначений, используемых для описания некоторого класса моделей. Нотации бывают графические (представление моделей в виде графов, диаграмм, таблиц, схем и т. п.) и текстовые (описания моделей на формальных и естественных языках). В CASE-технологиях нотации используют для описания структуры проектируемой системы, элементов данных, этапов обработки и т. п.

Средства — инструментарий для поддержки методов, средства создания и редактирования графического проекта, организации проекта в виде иерархии уровней абстракции, а также проверки соответствия компонентов разных уровней. Различают:

•                CASE-средства анализа требований, проектирования спецификаций и структуры, редактирования интерфейсов (первое поколение CASE-I);

•                CASE-средства генерации исходных текстов и реализации интегрированного окружения поддержки полного жизненного цикла разработки программного обеспечения (второе поколение CASE-II).

CASE-I в основном включают средства для поддержки графических моделей, проектирования спецификаций, экранных редакторов и словарей данных. CASE-II отличаются большими возможностями и обеспечивают: контроль, анализ и связывание системной информации и информации по управлению процессом проектирования, построение прототипов и моделей системы, тестирование, верификацию и анализ сгенерированных программ.

Автоматизируя трудоемкие операции, современные CASE-средства существенно повышают производительность труда программистов и улучшают качество создаваемого программного обеспечения.

CASE-средства:

•                обеспечивают автоматизированный контроль совместимости спецификаций проекта;

•                уменьшают время создания прототипа системы;

•                ускоряют процесс проектирования и разработки;

•                автоматизируют формирование проектной документации для всех этапов жизненного цикла в соответствии с современными стандартами;

•                частично генерируют коды программ для различных платформ разработки;

•                поддерживают технологии повторного использования компонентов системы;

•                обеспечивают возможность восстановления проектной документации по имеющимся исходным кодам.

Появление CASE-технологий изменило все этапы жизненного цикла программного обеспечения, при этом наибольшие изменения касаются анализа и проектирования, которые предполагают строгое и наглядное описание разрабатываемого программного обеспечения.

В таблице 1.1 показано, какие качественные изменения процесса разработки программного обеспечения происходят при переходе к использованию CASE-средств.

Таблица 1.1 Качественные изменения процесса разработки ПО

Традиционная разработка	Разработка с использованием CASE-средств
Основные усилия на кодирование и тестирование	Основные усилия на анализ и проектирование
«Бумажные» спецификации	Быстрое итерационное прототипирование
Ручное кодирование	Автоматическая генерация кодов
Ручное документирование	Автоматическая генерация документации
Тестирование кодов	Автоматический контроль проекта
Сопровождение кодов	Сопровождение спецификаций проектирования



Использование CASE-средств позволяет существенно снизить трудозатраты на разработку сложного программного обеспечения (табл. 1.2) в основном за счет автоматизации процессов документирования и контроля.

Таблица 1.2 Трудозатраты на разработку ПО

Способ разработки	Трудозатраты этапа разработки, %
	Анализ	Проектирование	Кодирование	Тестирование
Традиционная разработка	20	15	20	45
Структурный подход	30	30	15	25
CASE-технологии	40	40	5	15



Однако следует иметь в виду, что современные CASE-средства дороги, а их использование требует более высокой квалификации разработчиков. Следовательно, их имеет смысл использовать в сложных проектах, причем чем сложнее разрабатываемое программное обеспечение, тем больше выигрыш от использования CASE-технологий. На сегодняшний день практически все промышленно производимое сложное программное обеспечение разрабатывается с использованием CASE-средств.

Rational Objectory Process — модель жизненного цикла

(методология объектно-ориентированного программирования)

Известно, что объектно-ориентированное проектирование программного обеспечения стало результатом появления объектно-ориентированного программирования (ООП). Ранние стадии описания предметной области и разработки архитектуры системы не поддерживались, первые варианты использования объектно-ориентированной методологии в большей степени являлись чистым повторением принципов ООП. Такие вопросы, как декомпозиция предметной области, спецификация требований, интерфейс пользователя не рассматривались, однако успехи объектно-ориентированного программирования заставили распространить новую технологию на весь жизненный цикл ПО. В результате все преимущества подхода применяются не только в процессе кодирования, но и на более ранних этапах. Таким образом, были определены основные компоненты методологии:

•   модель жизненного цикла;

•   действия;

•   нотация языка.

Жизненный цикл UML2 (Rational Objectory Process)

Фирма Rational Software, разработавшая язык UML, предложила также и свою модель ЖЦ, которая называется Rational Objectory Process (ROP). Основные свойства ROP-технологии:

•   итеративный процесс, в течение которого происходит последовательное уточнение результатов;

•   направление на создание моделей, а не на разработку других элементов проекта (например, текстовых документов).

Действия Rational Objectory Process определяются в первую очередь блоками использования (use case) (рис. 1.9).



Рис. 1.9

Модель жизненного цикла UML

Rational Objectory Process разбит на циклы, каждый из которых, в свою очередь, состоит из четырех фаз:

•      начальная стадия (Inception);

•      разработка (Elaboration);

•      конструирование (Construction);  • ввод в эксплуатацию (Transition).

Результатом работы каждого такого цикла является своя версия программной системы.

Каждая стадия завершается в четко определенной контрольной точке (milestone). В этот момент времени должны достигаться важные результаты и приниматься критически важные решения о дальнейшей разработке.

Начальная стадия может принимать множество разных форм. Для крупных проектов — это всестороннее изучение всех возможностей реализации на протяжении нескольких месяцев. Здесь же вырабатывается бизнес-план проекта, определяются его стоимость, примерный доход, а также ограничения ресурсов — иными словами, выполняется некоторый начальный анализ оценки проекта.

Окончанием начального этапа могут служить следующие результаты:

•   начальный проектный словарь терминов;

•   общее описание системы — основные требования к проекту, его характеристики и ограничения;

•   начальная модель вариантов использования;

•   начальный бизнес-план;

•   план проекта, отражающий стадии и итерации;

•   один или несколько прототипов.

На стадии разработки выявляются более детальные требования к системе, выполняются высокоуровневый анализ предметной области и проектирование базовой архитектуры системы, создается план конструирования, устраняются наиболее рискованные элементы проекта.

Самым важным результатом стадии разработки является описание базовой архитектуры будущей системы. Эта архитектура включает:

•   модель предметной области, которая служит отправным пунктом для формирования основных абстракций предметной области;

•   технологическую платформу, определяющую основные элементы технологии реализации системы и их взаимодействие.

Стадия разработки занимает примерно пятую часть времени создания проекта, результатом которой являются:

•   оценка времени реализации каждого варианта использования;

•   идентификация всех наиболее серьезных рисков и возможности их ликвидации.

Сущность стадии конструирования заключается в определении последовательности итераций конструирования и вариантов использования, реализуемых на каждой итерации, которые являются одновременно инкрементными и повторяющимися.

Результатом стадии конструирования является продукт, готовый к передаче пользователям, содержащий, как правило, руководство пользователей и готовый к интеграции на требуемых платформах.

Назначением стадии ввода в эксплуатацию является передача готового продукта в полное распоряжение конечных пользователей. Данная стадия включает:

•   бета-тестирование, позволяющее убедиться, что новая система соответствует ожиданиям пользователей;

•   параллельное функционирование с существующей системой, которая подлежит постепенной замене;

•   оптимизацию производительности;

•   обучение пользователей и специалистов службы сопровождения.

1.5. Качество программного обеспечения

Понятие качества программного средства

Если попросить группу людей высказать своё мнение по поводу того, что такое качественное программное обеспечение, можно получить следующие варианты ответов:

•                его легко использовать;

•                оно демонстрирует хорошую производительность;

•                в нем нет ошибок;

•                оно не портит пользовательские данные при сбоях;

•                его можно использовать на разных платформах;

•                оно может работать 24 часа в сутки и 7 дней в неделю;

•                в него легко добавлять новые возможности;

•                оно удовлетворяет потребности пользователей; • оно хорошо документировано;

•                и другое.

Все это действительно имеет непосредственное отношение к качеству ПО. Но эти ответы выделяют характеристики, важные для конкретного пользователя, разработчика или группы таких лиц. Для того, чтобы удовлетворить потребности всех сторон (конечных пользователей, заказчиков, разработчиков, администраторов систем, в которых оно будет работать, и пр.), для достижения прочного положения разрабатываемого ПО на рынке и повышения потенциала его развития необходим учет всей совокупности характеристик ПО, важных для всех заинтересованных лиц.

Приведенные выше ответы показывают, что качество ПО может быть описано большим набором разнородных характеристик. Такой подход к описанию сложных понятий называется холистическим (от греч. ολοσ, целое), он не дает единой концептуальной основы для рассмотрения затрагиваемых вопросов.

Качество (quality) ПС — это совокупность его черт и характеристик, которые влияют на его способность удовлетворять заданные потребности пользователей. Качество программного обеспечения определяется в стандарте ГОСТ Р ИСО/МЭК 9126-93 (полностью заимствован из ISO 9126).

Различаются понятия внутреннего качества (конструктивного), связанного с характеристиками ПО самого по себе, без учета его поведения,  внешнего качества, характеризующего ПО с точки зрения его поведения, и  качества ПО при использовании (функциональное) — это качество, которое ощущается пользователями при конкретных сценариях работы с ПО. Для всех этих аспектов качества введены метрики, позволяющие их оценить. На создание ПО также оказывает существенное влияние качество технологических процессов разработки. Взаимоотношения между этими аспектами показаны на рисунке 1.10.

Каждое ПС должно выполнять определенные функции, то есть делать то, что задумано. Также оно должно обладать еще целым рядом свойств, позволяющим успешно его использовать в течение длительного периода, то есть обладать определенным качеством. Это не означает, что разные ПС должны обладать одной и той же совокупностью таких свойств в их наивысшей степени. Этому препятствует тот факт, что повышение качества ПС по одному из таких свойств часто может быть достигнуто лишь ценой изменения стоимости, сроков завершения разработки и снижения качества этого ПС по другим его свойствам. Качество ПС является удовлетворительным, когда оно обладает указанными свойствами в такой степени, чтобы гарантировать успешное его использование.



Рис. 1.10

Основные аспекты качества ПО по ГОСТ Р ИСО/МЭК 9126-93

Совокупность свойств, которые образуют удовлетворительное для пользователя качество, зависит от условий и характера эксплуатации этого ПС. Поэтому при описании качества ПС, прежде всего, должны быть фиксированы критерии отбора требуемых свойств. В настоящее время критериями качества ПС (criteria of software quality) принято считать:

•                функциональность;

•                надежность;

•                легкость применения (удобство использования);

•                эффективность (производительность);  • сопровождаемость (удобство сопровождения);

•                мобильность (переносимость).

Для конкретизации качества ПС по каждому из критериев используется стандартизованный набор достаточно простых свойств ПС, однозначно интерпретируемых разработчиками. Такие свойства называют примитивами качества ПС.

Функциональность (functionality) — это способность ПС выполнять набор функций, удовлетворяющих заданным или подразумеваемым потребностям пользователей. Набор указанных функций определяется во внешнем описании (техническом задании) ПС, то есть это способность ПО в определенных условиях решать задачи, нужные пользователям. Определяет, что именно делает ПО, какие задачи оно решает.

Функциональность обладает следующими простейшими свойствами: способность к взаимодействию, функциональная пригодность, соответствие стандартам, защищенность, точность.

Способность к взаимодействию (interoperability) — способность взаимодействовать с нужным набором других систем.

Функциональная пригодность (suitability) — способность решать нужный набор задач.

Соответствие стандартам и правилам (compliance) — соответствие ПО имеющимся индустриальным стандартам, нормативным и законодательным актам, другим регулирующим нормам.

Защищенность (security) — свойство, характеризующее способность ПС противостоять преднамеренным или нечаянным деструктивным (разрушающим) действиям пользователя, способность предотвращать неавторизированный (то есть без указания лица, пытающегося его осуществить) и не разрешенный доступ к данным и программам.

Точность (accuracy) — мера, характеризующая приемлемость величины погрешности в выдаваемых ПС результатах с точки зрения предполагаемого их использования, то есть способность выдавать нужные результаты.

Надежность (reliability) ПС — это его способность безотказно выполнять определенные функции при заданных условиях в течение заданного периода времени с достаточно большой вероятностью, то есть поддерживать определенную работоспособность в заданных условиях.

При этом под отказом в ПС понимают проявление в нем ошибки. Таким образом, надежное ПС не исключает наличия в нем ошибок — важно лишь, чтобы эти ошибки при практическом применении этого ПС в заданных условиях проявлялись достаточно редко. Убедиться, что ПС обладает таким свойством можно при его испытании путем тестирования, а также при практическом применении.

При оценке степени надежности ПС следует также учитывать последствия каждого отказа. Некоторые ошибки в ПС могут вызывать лишь некоторые неудобства при его применении, другие могут иметь катастрофические последствия, например угрожать человеческой жизни. Поэтому для оценки надежности ПС иногда используют дополнительные показатели, учитывающие стоимость (вред) для пользователя каждого отказа.

Надежность обладает следующими простейшими свойствами: зрелость, способность к восстановлению, устойчивость к отказам, соответствие стандартам.

Зрелость (maturity) — величина, обратная частоте отказов ПО. Измеряется средним временем работы без сбоев и величиной, обратной вероятности возникновения отказа за данный период времени.

Устойчивость к отказам (fault tolerance) — способность поддерживать заданный уровень работоспособности при отказах и нарушениях правил взаимодействия с окружением (продолжать корректное функционирование, несмотря на неправильные (ошибочные) входные данные пользователя).

Способность к восстановлению (recoverability) — способность восстанавливать определенный уровень работоспособности и целостность данных после отказа, необходимые для этого время и ресурсы.

Соответствие стандартам надежности (reliability compliance) — соответствие ПО имеющимся индустриальным стандартам, нормативным и законодательным актам, другим регулирующим нормам. Этот атрибут добавлен в

2001 г.

Легкость применения (usability) (удобство использования, практичность) — это характеристики ПС, которые позволяют минимизировать усилия пользователя по подготовке исходных данных, применению ПС и оценке полученных результатов, а также вызывать положительные эмоции определенного или подразумеваемого пользователя.

Легкость применения обладает следующими простейшими свойствами:

понятность, удобство обучения, удобство работы, привлекательность, соответствие стандартам удобства использования.

Понятность (understandability) — показатель, обратный усилиям, которые затрачиваются пользователями на восприятие основных понятий ПО и осознание их применимости для решения своих задач.

Удобство обучения (learnability) — показатель, обратный усилиям, затрачиваемым пользователями на обучение работе с ПО.

Удобство работы (operability) — показатель, обратный усилиям, предпринимаемым пользователями для решения своих задач с помощью ПО.

Привлекательность (attractiveness), или коммуникабельность (communicativeness), — свойство, характеризующее степень, в которой ПС облегчает задание или описание входных данных, и способность выдавать полезные сведения в достаточно простой форме и с простым для понимания содержанием, то есть является привлекательным для пользователя.

Соответствие стандартам удобства использования (usability compliance) — соответствие ПО имеющимся индустриальным стандартам, нормативным и законодательным актам, другим регулирующим нормам. Этот атрибут добавлен в 2001 г.

Эффективность, производительность (efficiency) — это отношение уровня услуг, предоставляемых ПС пользователю при заданных условиях, к объему используемых ресурсов. Это способность ПО при заданных условиях обеспечивать необходимую работоспособность по отношению к выделяемым для этого ресурсам. Эффективность можно определить и как отношение получаемых с помощью ПО результатов к затрачиваемым ресурсам всех типов.

Эффективность обладает следующими простейшими свойствами: временнáя эффективность, эффективность по ресурсам, соответствие стандартам производительности.

Временнáя эффективность (time efficiency) — мера, характеризующая способность ПС выполнять возложенные на него функции в течение определенного отрезка времени, а также выдавать ожидаемые результаты и обеспечивать передачу необходимого объема данных за отведенное время.

Эффективность по ресурсам (resource efficiency) — мера, характеризующая способность ПС решать нужные задачи с использованием определенных объемов и видов ресурсов: оперативная, долговременная память, сетевые соединения, устройства ввода и вывода и пр.

Соответствие стандартам производительности (efficiency compliance) — соответствие ПО имеющимся индустриальным стандартам, нормативным и законодательным актам, другим регулирующим нормам. Этот атрибут добавлен в 2001 г.

Сопровождаемость (maintainability) — это характеристики ПС, которые позволяют минимизировать усилия по внесению изменений для устранения в нем ошибок и по его модификации в соответствии с изменяющимися потребностями пользователей.

С данным критерием связаны примитивы качества, касающиеся как изучения ПО, так и модифицируемости.

Изучаемость — это характеристики ПС, которые позволяют минимизировать усилия по изучению и пониманию программ и документации ПС.

Модифицируемость — это характеристики ПС, которые позволяют автоматически настраивать на условия применения ПС или упрощают внесение в него вручную необходимых изменений и доработок.

Сопровождаемость обладает следующими простейшими свойствами:

анализируемость, удобство внесения изменений, стабильность, удобство проверки, соответствие стандартам удобства сопровождения.

Анализируемость (analyzability), или удобство проведения анализа, — это удобство проведения анализа ошибок, дефектов и недостатков, а также удобство анализа необходимости изменений и их возможных последствий.

Удобство внесения изменений (changeability) — это показатель, обратный трудозатратам на выполнение необходимых изменений.

Стабильность (stability) — это показатель, обратный риску возникновения неожиданных эффектов при внесении необходимых изменений.

Удобство проверки (testability) — это показатель, обратный трудозатратам на проведение тестирования и других видов проверки того, что внесенные изменения привели к нужным результатам.

Соответствие стандартам удобства сопровождения (maintainability compliance) — соответствие ПО имеющимся индустриальным стандартам, нормативным и законодательным актам, другим регулирующим нормам. Этот атрибут добавлен в 2001 г.

Мобильность (переносимость) (portability) — это способность ПС быть перенесенным из одной среды (окружения) в другую, включая организационные, аппаратные и программные аспекты окружения.

Мобильность обладает следующими простейшими свойствами: адаптируемость, удобство установки, способность к сосуществованию, удобство замены, соответствие стандартам переносимости.

Адаптируемость (adaptability) — способность ПО приспосабливаться к различным окружениям без проведения для этого действий помимо заранее предусмотренных.

Удобство установки (installability) — способность ПО быть установленным или развернутым в определенном окружении.

Способность к сосуществованию (coexistence) — способность ПО сосуществовать с другими программами в общем окружении, деля с ними ресурсы.

Удобство замены (replaceability) другого ПО данным — возможность применения данного ПО вместо других программных систем для решения тех же задач в определенном окружении.

Соответствие стандартам переносимости (portability compliance) — соответствие ПО имеющимся индустриальным стандартам, нормативным и законодательным актам, другим регулирующим нормам. Этот атрибут добавлен в 2001 г.

Функциональность и надежность являются обязательными критериями качества ПС. Остальные критерии используются в зависимости от потребностей пользователей в соответствии с требованиями к ПС.

Характеристики и атрибуты качества согласно ГОСТ Р ИСО/МЭК 9126-93 показаны на рисунке 1.11.

Стиль оформления ПО

С точки зрения технологичности хорошим считают стиль оформления программы, облегчающий ее восприятие как самим автором, так и другими программистами, которым, возможно, придется ее проверять или модифицировать. «Помните, программы читаются людьми», — писал Д. Ван Тассел, автор одной из известных монографий, посвященной проблемам программирования. Стиль программирования связан с удобочитаемостью программы.



Рис. 1.11

Характеристики и атрибуты качества ПО согласно ГОСТ Р ИСО/МЭК 9126-93

Правила хорошего стиля программирования — это результат соглашения между опытными программистами. Трудночитаемые программы сложно модернизировать.

Правило стандартизации стиля заключается в следующем: если существует более одного способа сделать что-либо и выбор произвольный, остановитесь на одном способе и всегда его придерживайтесь.

Комментарии

Часто комментарии опускают с целью экономии времени. Программы с комментариями значительно легче отлаживать и модернизировать. Просматривая чужую программу, программист тратит много времени, чтобы разобраться в логике, и зачастую пишет что-то заново.

«Некомментируемая программа — это наихудшая ошибка, которую может сделать программист, а также веская причина для увольнения», — писал Д. Фокс в одной из своих книг. Комментарии следует писать в процессе написания программы; если вставлять комментарии, когда ПО уже написано, то придется все вспоминать заново. Цель комментариев — облегчить понимание программы, они должны быть также хорошо продуманы и проработаны.

Существует три типа комментариев: вводные, оглавления и пояснительные.

Вводные комментарии. Каждая программа, подпрограмма, процедура должна начинаться с комментариев, поясняющих, что она делает, ее назначение, список переменных, применяемые методы и др.

Комментарии оглавления. Если ПС очень большое, то целесообразно в ее начало помещать оглавление в виде комментариев. Оглавление должно содержать название и функцию каждого программного модуля.

Пояснительные комментарии. Комментарии нужно вставлять в те части программы, которые, на ваш взгляд, непонятны другому программисту. Комментарии должны объяснять цель группы операторов, а не описывать действия, которые они проводят.

Они не должны объяснять синтаксис языка программирования, а должны объяснять цель действия или объяснять логику программы, то есть комментарии должны содержать некоторую дополнительную (неочевидную) информацию, например:

{проверка условия и выход, если условие не выполняется} If n<0 then  begin

  WriteLn ('Koличество отрезков отрицательно');   exit;   end;

Расположение комментариев. Комментарии легче воспринимаются, если они до и после выделены пустыми строками. Комментарии можно заключать в прямоугольники из специальных символов (*, +, – и т. д.).

Стиль оформления программы включает:

•   правила именования объектов программы (переменных, функций, ти-

пов, данных и т. п.);

•   правила оформления модулей; • стиль оформления текстов модулей.

Правила именования объектов программы. При выборе имен программных объектов следует придерживаться следующих правил:

•   имя объекта должно соответствовать его содержанию, например:

MaxItem — максимальный элемент;

NextItem — следующий элемент;

•   если позволяет язык программирования, можно использовать символ «_» для визуального разделения имен, состоящих из нескольких слов, например:

Max_Item, Next_Ite tm;

•   необходимо избегать близких по написанию имен, например:  Index и InDec.

Рекомендации по оформлению модулей. В начале каждого модуля в виде комментариев может быть следующая информация:

•   название модуля;

•   краткое описание его назначения;

•   краткое описание входных и выходных параметров с указанием единиц измерения;

•   список используемых (вызываемых) модулей;

•   краткое описание алгоритма (метода) и/или ограничений;

•   информация об авторе программы;

•   идентифицирующая информация (номер версии и/или дата последней корректировки).

Пример



Стиль оформления текста модуля определяет использование отступов, пропусков строк и комментариев, облегчающих понимание программы.

Как правило, пропуски строк и комментарии используют для визуального разделения частей модуля, например:

{проверка количества отрезков и выход, если отрезки не заданы} If n<0 then   begin

  WrileLn (' Количество отрезков отрицательно');   exit;   end;

{цикл суммирования длин отрезков}

S: = 0;

for i: = 0 to n-l do S: = S + Len [i];

Для таких языков, как Pascal, C# и Java и др., использование отступов позволяет прояснить структуру программы, обычно дополнительный отступ обозначает вложение операторов языка, например:

 аmах: = а[1,1];   for i: = l to n do    for j: = l to n do

    if a[i,j]>amax then amax: = a [i,j];

     ...

1.6. Контрольные вопросы

1.1. Что такое программа, программное обеспечение, алгоритм?

1.2. Что такое программирование, сопровождение программы, программный продукт, технология программирования?

1.3. Охарактеризуйте прикладное программное обеспечение.

1.4. Охарактеризуйте системное программное обеспечение.

1.5. Охарактеризуйте инструментальное программное обеспечение.

1.6. Что такое CASE-технология?

1.7. Что такое жизненный цикл программного обеспечения?

1.8. Перечислите основные этапы разработки программного обеспечения.

1.9. Как представляется структура ЖЦ ПО по стандарту ГОСТ Р ИСО/ МЭК 12207-2010?

1.10. Охарактеризуйте каскадную модель ЖЦ.

1.11. Охарактеризуйте спиральную модель ЖЦ.

1.12. Как изменяется жизненный цикл программного обеспечения при использовании CASE-технологий?

1.13. Понятие качества ПО.

1.14. Охарактеризуйте критерий качества «функциональность».

1.15. Охарактеризуйте критерий качества «надежность».

1.16. Охарактеризуйте критерий качества «легкость применения».

1.17. Охарактеризуйте критерий качества «эффективность».

1.18. Охарактеризуйте критерий качества «сопровождаемость».

1.19. Охарактеризуйте критерий качества «мобильность».

1.20. Стиль оформления ПО.
