Packet Tracer: настройка адресации IPv6
|
Устройство |
Интерфейс |
Адрес IPv6/префикс |
Шлюз по умолчанию |
|
R1 |
G0/0 |
2001:DB8:1:1::1/64 |
Недоступно |
|
G0/1 |
2001:DB8:1:2::1/64 |
Недоступно |
|
|
S0/0/0 |
2001:DB8:1:A001::2/64 |
Недоступно |
|
|
Локальный адрес канала |
FE80::1 |
Недоступно |
|
|
Отдел сбыта |
Сетевой адаптер |
2001:DB8:1:1::2/64 |
FE80::1 |
|
Тарификация |
Сетевой адаптер |
2001:DB8:1:1::3/64 |
FE80::1 |
|
Бухгалтерия |
Сетевой адаптер |
2001:DB8:1:1::4/64 |
FE80::1 |
|
Проектирование |
Сетевой адаптер |
2001:DB8:1:2::2/64 |
FE80::1 |
|
Конструкторский отдел |
Сетевой адаптер |
2001:DB8:1:2::3/64 |
FE80::1 |
|
САПР |
Сетевой адаптер |
2001:DB8:1:2::4/64 |
FE80::1 |
Часть 1. Настройка адресации IPv6 на маршрутизаторе
Часть 2. Настройка адресации IPv6 на серверах
Часть 3. Настройка адресации IPv6 на клиентах
Часть 4. Тестирование и проверка подключения к сети
В этом упражнении вы попрактикуетесь в настройке IPv6-адресов на маршрутизаторе, серверах и клиентах. Кроме того, вы попробуете проверить выполнение IPv6-адресации.
Шаг 1: Включение пересылки пакетов IPv6 на маршрутизаторе.
a. Введите команду глобальной настройки маршрутизации одноадресной передачи IPv6. Данная команда нужна для включения пересылки пакетов IPv6 на маршрутизаторе. Эта команда будет рассмотрена позже в данном семестре.
R1(config)# ipv6 unicast-routing
Шаг 2: Настройка адресации IPv6 на GigabitEthernet0/0.
a. Щёлкните R1 и откройте вкладку CLI. Нажмите клавишу ВВОД.
b. Войдите в привилегированный режим.
c. Введите команды, необходимые для перехода в режим настройки интерфейса GigabitEthernet0/0.
d. Настройте адрес IPv6 с помощью следующей команды:
R1(config-if)# ipv6 address 2001:DB8:1:1::1/64
e. Настройте локальный адрес канала IPv6 с помощью следующей команды:
R1(config-if)# ipv6 address FE80::1 link-local
f. Активируйте интерфейс.
Шаг 3: Настройка адресации IPv6 на GigabitEthernet0/1.

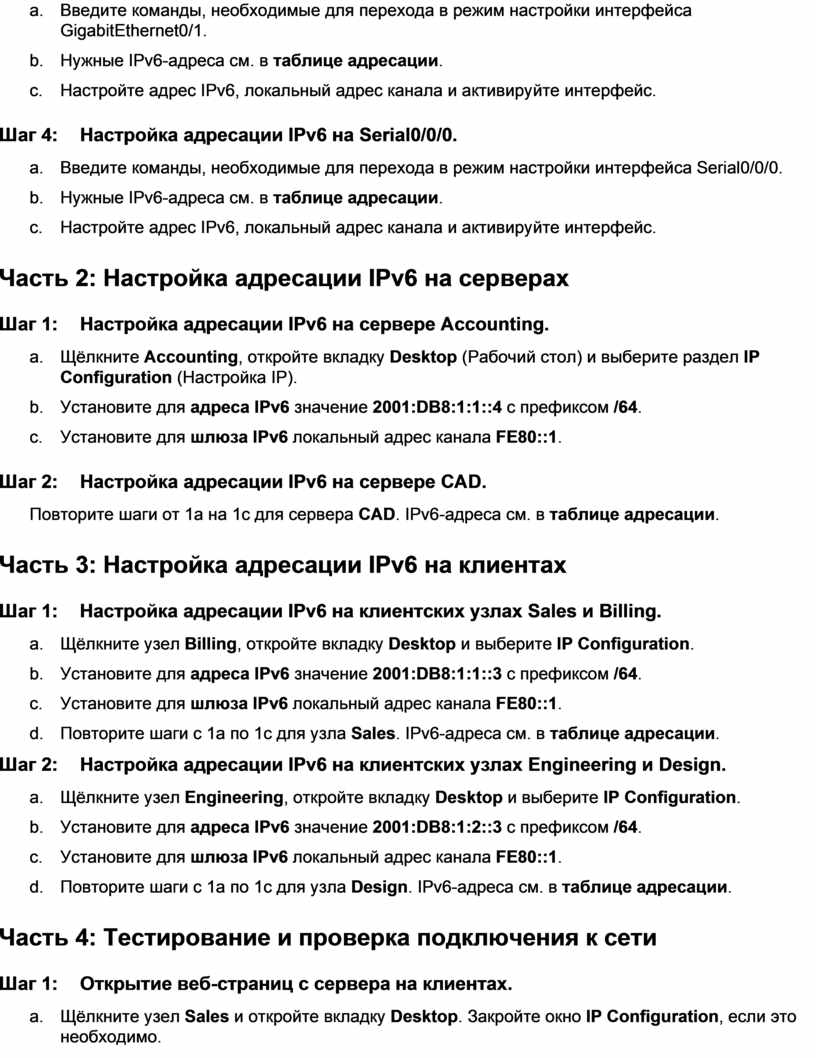

a. Введите команды, необходимые для перехода в режим настройки интерфейса GigabitEthernet0/1.
b. Нужные IPv6-адреса см. в таблице адресации.
c. Настройте адрес IPv6, локальный адрес канала и активируйте интерфейс.
Шаг 4: Настройка адресации IPv6 на Serial0/0/0.
a. Введите команды, необходимые для перехода в режим настройки интерфейса Serial0/0/0.
b. Нужные IPv6-адреса см. в таблице адресации.
c. Настройте адрес IPv6, локальный адрес канала и активируйте интерфейс.
Шаг 1: Настройка адресации IPv6 на сервере Accounting.
a. Щёлкните Accounting, откройте вкладку Desktop (Рабочий стол) и выберите раздел IP Configuration (Настройка IP).
b. Установите для адреса IPv6 значение 2001:DB8:1:1::4 с префиксом /64.
c. Установите для шлюза IPv6 локальный адрес канала FE80::1.
Шаг 2: Настройка адресации IPv6 на сервере CAD.
Повторите шаги от 1а на 1c для сервера CAD. IPv6-адреса см. в таблице адресации.
Шаг 1: Настройка адресации IPv6 на клиентских узлах Sales и Billing.
a. Щёлкните узел Billing, откройте вкладку Desktop и выберите IP Configuration.
b. Установите для адреса IPv6 значение 2001:DB8:1:1::3 с префиксом /64.
c. Установите для шлюза IPv6 локальный адрес канала FE80::1.
d. Повторите шаги с 1а по 1c для узла Sales. IPv6-адреса см. в таблице адресации.
Шаг 2: Настройка адресации IPv6 на клиентских узлах Engineering и Design.
a. Щёлкните узел Engineering, откройте вкладку Desktop и выберите IP Configuration.
b. Установите для адреса IPv6 значение 2001:DB8:1:2::3 с префиксом /64.
c. Установите для шлюза IPv6 локальный адрес канала FE80::1.
d. Повторите шаги с 1а по 1c для узла Design. IPv6-адреса см. в таблице адресации.
Шаг 1: Открытие веб-страниц с сервера на клиентах.
a. Щёлкните узел Sales и откройте вкладку Desktop. Закройте окно IP Configuration, если это необходимо.

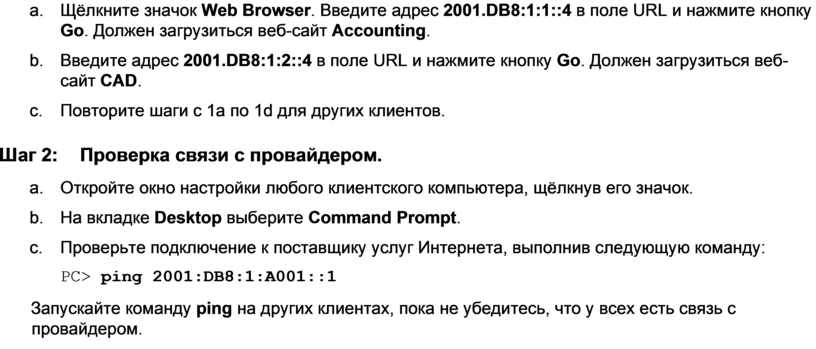

b. Щёлкните значок Web Browser. Введите адрес 2001.DB8:1:1::4 в поле URL и нажмите кнопку Go. Должен загрузиться веб-сайт Accounting.
c. Введите адрес 2001.DB8:1:2::4 в поле URL и нажмите кнопку Go. Должен загрузиться веб-сайт CAD.
d. Повторите шаги с 1a по 1d для других клиентов.
Шаг 2: Проверка связи с провайдером.
a. Откройте окно настройки любого клиентского компьютера, щёлкнув его значок.
b. На вкладке Desktop выберите Command Prompt.
c. Проверьте подключение к поставщику услуг Интернета, выполнив следующую команду:
PC> ping 2001:DB8:1:A001::1
d. Запускайте команду ping на других клиентах, пока не убедитесь, что у всех есть связь с провайдером.
