Практическая работа «Молоток». Сечения в Компас-3D

Тема: Операции по сечениям в САПР Компас-3D

Цель занятия: изучить принцип работы операции по сечениям при создании 3D-модели

Задачи:

Обучающие: ознакомить обучающихся с созданием 3D-модели в САПР Компас-3D, используя операцию «По сечениям».

Развивающие:

·         находить и выделять, структурировать и визуализировать информацию;

·         контролировать и корректировать свою деятельность.

Воспитательные: способствовать формированию способности связывать учебное содержание с собственным жизненным опытом, осознать значимость информационной подготовки в современном обществе.

Оборудование: программное обеспечение: Компас-3D, мультимедиа-проектор, ПК, алгоритм выполнения задания для каждого учащегося, Интернет.

Ход занятия

1.      Организационный момент

Сообщение темы, определение цели и задач занятия учащимися.

2.      Актуализация знаний

Повторим изученный материал

Ø  Где расположена команда смещённая плоскость

Ø  Опишите метод создания смещённой плоскости

Ø   Что такое операция по сечениям в Компас-3D?

Ø   В чем главное отличие операции по сечениям от других операций в Компасе?

Ø   Перечислите основные требования к эскизу, для того чтобы к нему можно было применить операцию по сечениям?

3.        Ориентировочно-мотивационный этап.

            Сегодня на занятии мы с вами продолжим создавать 3D-модели в САПР Компас-3D, используя операцию «По сечениям».

            Итак, тема сегодняшнего занятия «Операция  «По сечениям». Создание кулона «Звезда»».

            Перед тем как приступить к практическим заданиям, повторим главное правило 3D-моделирования:

ü  Чтобы научиться выполнять 3D модель детали в графическом редакторе, нужно уметь представить деталь в пространстве и выполнить её  на плоскости.

4.        Операционно-исполнительский этап

Задание 1. По чертежу и наглядному изображению изготовить прототип изделия

Рис2. Наглядное изображение изделия

Рис 1. Чертеж изделия

            Итак, приступим к выполнению практической работы.

Порядок выполнения работы:

1.      Запускаем программу Компас-3D V16.

2.      Создаем файл-деталь.

3.      В файле выполнить построение детали «Кулон», для этого выполнить:

1)      Выбрать ориентацию «изометрия (x, y, z)».

2)      Создаем первое сечение: звезда, для чего выполняем:

а)      В дереве моделей выбираем плоскость ZX. Создаем эскиз1

б)      В этом эскизе строим в точке (0,0) две окружности: первая диаметром 50 мм., а вторая – 25 мм. Указываем стиль линий окружностей как вспомогательный.

в)      Далее разделим окружности на 10 равных частей. Для этого удерживая кнопку «Параллельная прямая» ( ) на инструментальной панели «Геометрия», выбираем вертикальную прямую , указывая центр  в точке (0,0). Затем, в той же   панели инструментов выбираем вспомогательную прямую  и строем ее в центре (0,0). Прописываем в параметре угол  прописываем значение 90+36. Стоим следующую вспомогательную прямую по такому же принципу, только на сей раз параметр угол увеличим еще на 36 градусов . Создаем еще 2 вспомогательные прямые, всякий раз увеличивая  значение параметра угол на 36 градусов. В итоге мы разделим окружности на 10 равных частей:

Рис. 3. Окружность, разделенная на 10 частей.

г)      Строим вписанный в окружность Ø 50 мм.  пятиугольник. Для этого, удерживая кнопку «Прямоугольник» () на инструментальной панели «Геометрия» (), нажимаем кнопку «Многоугольник» () указываем центр многоугольника в точке (0,0).  На панели свойств указываем способ построения по описанной окружности ( ),  количество вершин – 5, диаметр – 50 мм, угол – 90̊.

Рис. 4. Параметры многоугольника

д)      Далее выбираем инструмент отрезок  и меняем стиль линий на основной. Затем строим звезду, соединяя отрезки как на рис. 5.

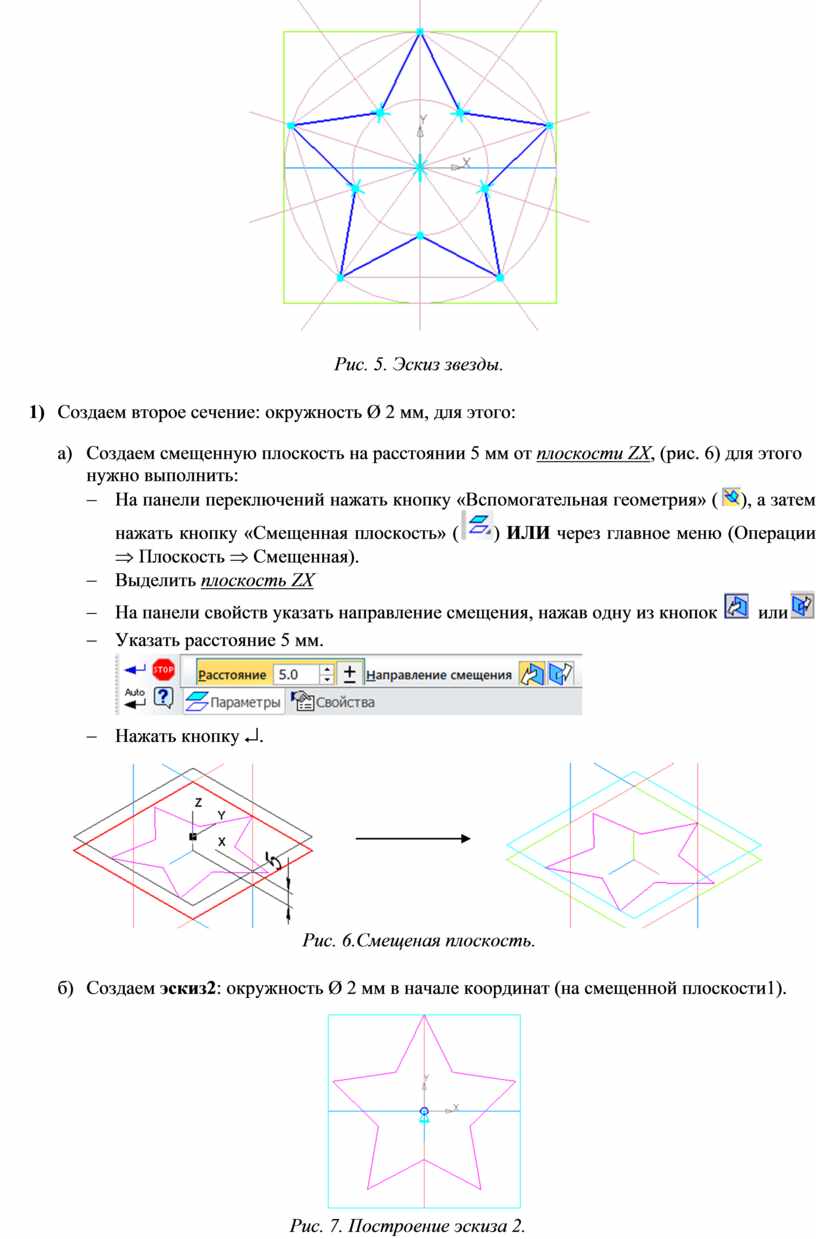

Рис. 5. Эскиз звезды.

3)      Создаем второе сечение: окружность Ø 2 мм, для этого:

а)      Создаем смещенную плоскость на расстоянии 5 мм от плоскости ZX, (рис. 6) для этого нужно выполнить:

-        На панели переключений нажать кнопку «Вспомогательная геометрия» (), а затем нажать кнопку «Смещенная плоскость» () ИЛИ через главное меню (Операции Þ Плоскость Þ Смещенная).

-        Выделить плоскость ZX

-        На панели свойств указать направление смещения, нажав одну из кнопок   или

-        Указать расстояние 5 мм.

-

Рис. 6.Смещеная плоскость.

б)

Рис. 7. Построение эскиза 2.

4)      Применяем команду «Операция по сечениям», для чего нужно выполнить:

а)      На панели переключений выбрать кнопку «Редактирование детали» (), нажать на кнопку «Операция выдавливание» () и удерживая её  выбрать кнопку «Операция по сечениям» () или через главное меню (Операции Þ Операция Þ По сечениям).

б)      Выделить в дереве моделей эскиз1, а затем эскиз2.

-

Рис. 8. Построение звезды.

5)      Далее создадим кольцо вокруг звезды, для чего выполняем:

а)      В дереве моделей выбираем плоскость ZX. Создаем эскиз 3

б)      В этом эскизе строим в точке (0,0) две окружности: первая Ø 50 мм., а вторая – Ø 45 мм.

в)      Переходим в 3D вид. Применяем операцию выдавливания, указывая расстояние 2,5 мм.

г)

6)      Сохраняем файл на диске С:\ в своей папке под именем: Кулон.

5.        Самостоятельная работа

Задание 2. По чертежу и наглядному изображению изготовить прототип изделия:

1) Построить 4 смещенные плоскости, отстоящих от плоскости ZX на расстоянии 40 мм, 80 мм, 95 мм и 110 мм. 2) Построить: а)   В плоскости ZX -  эскиз1: окружность (R=17 мм); б)  В смещенной плоскости1 -  эскиз2: окружность (R=35 мм); в)  В смещенной плоскости2 -  эскиз3: окружность (R=21 мм); г)   В смещенной плоскости3 -  эскиз4: окружность (R=16 мм); д)  В смещенной плоскости3 -  эскиз5: окружность (R=20 мм); 3)      Приклеить дно: а)   В плоскости ZX построить  эскиз6: пятнадцатиугольник (Rвписанной окружности=20 мм, угол = 0°); б)  Выполнить операцию «Выдавливание» (параметры задать самостоятельно).

Ваза

6.        Итог занятия

Сегодня на занятии мы рассмотрели на практике принцип создания трехмерной модели «Кулон» с помощью операции по сечениям. Наше занятие подошло к концу. Спасибо за внимание!
