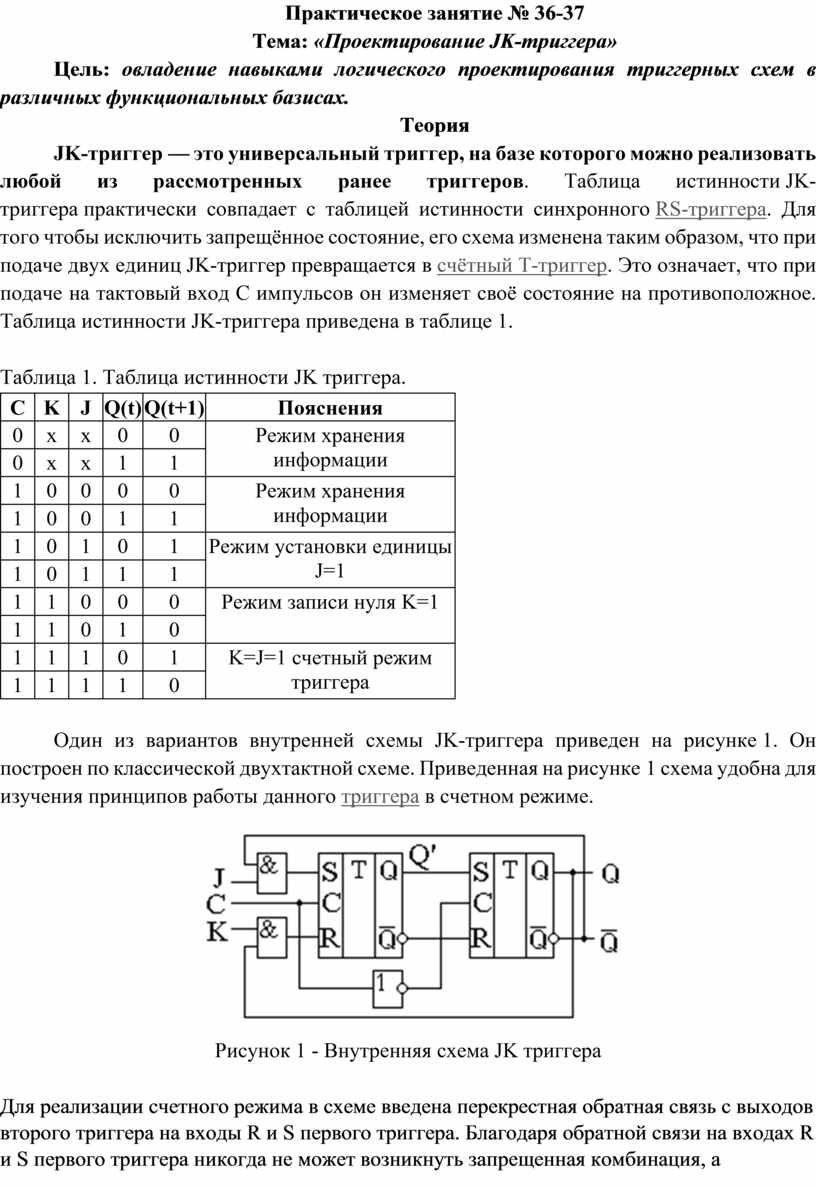

Практическое занятие № 36-37
Тема: «Проектирование JK-триггера»
Цель: овладение навыками логического проектирования триггерных схем в различных функциональных базисах.
Теория
JK-триггер — это универсальный триггер, на базе которого можно реализовать любой из рассмотренных ранее триггеров. Таблица истинности JK-триггера практически совпадает с таблицей истинности синхронного RS-триггера. Для того чтобы исключить запрещённое состояние, его схема изменена таким образом, что при подаче двух единиц JK-триггер превращается в счётный T-триггер. Это означает, что при подаче на тактовый вход C импульсов он изменяет своё состояние на противоположное. Таблица истинности JK-триггера приведена в таблице 1.
Таблица 1. Таблица истинности JK триггера.
|
С |
K |
J |
Q(t) |
Q(t+1) |
Пояснения |
|
0 |
x |
x |
0 |
0 |
Режим хранения информации |
|
0 |
x |
x |
1 |
1 |
|
|
1 |
0 |
0 |
0 |
0 |
Режим хранения информации |
|
1 |
0 |
0 |
1 |
1 |
|
|
1 |
0 |
1 |
0 |
1 |
Режим установки единицы J=1 |
|
1 |
0 |
1 |
1 |
1 |
|
|
1 |
1 |
0 |
0 |
0 |
Режим записи нуля K=1 |
|
1 |
1 |
0 |
1 |
0 |
|
|
1 |
1 |
1 |
0 |
1 |
K=J=1 счетный режим триггера |
|
1 |
1 |
1 |
1 |
0 |
Один из вариантов внутренней схемы JK-триггера приведен на рисунке 1. Он построен по классической двухтактной схеме. Приведенная на рисунке 1 схема удобна для изучения принципов работы данного триггера в счетном режиме.
Рисунок 1 - Внутренняя схема JK триггера
Для реализации счетного режима в схеме введена перекрестная обратная связь с выходов второго триггера на входы R и S первого триггера. Благодаря обратной связи на входах R и S первого триггера никогда не может возникнуть запрещенная комбинация, а то, что она перекрестная, вводит новый режим работы — счетный. При подаче на входы j и k логической единицы одновременно JK-триггер переходит в счетный режим, подобно T триггеру.

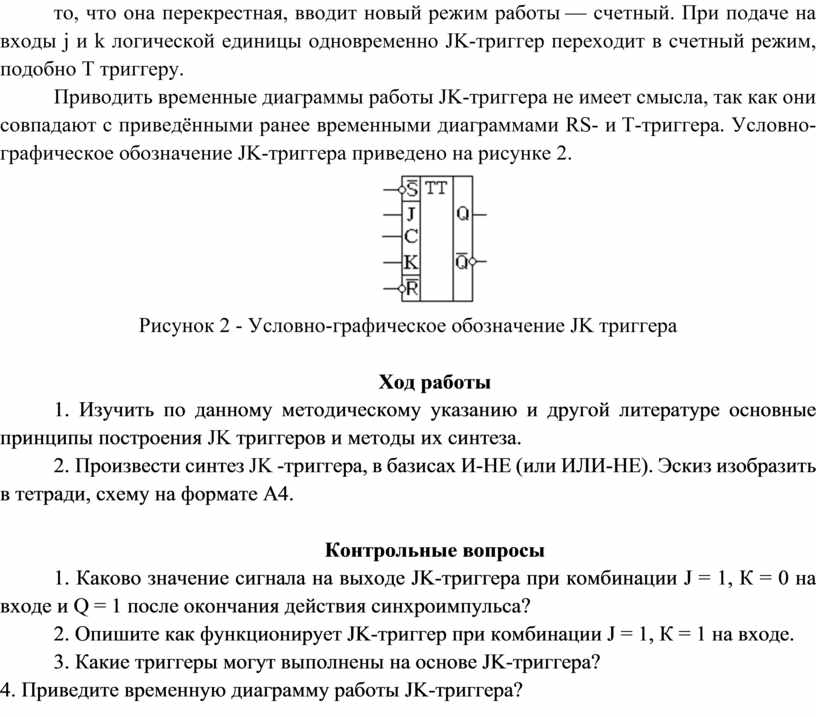

Приводить временные диаграммы работы JK-триггера не имеет смысла, так как они совпадают с приведёнными ранее временными диаграммами RS- и T-триггера. Условно-графическое обозначение JK-триггера приведено на рисунке 2.
Рисунок 2 - Условно-графическое обозначение
JK триггера
Ход работы
1. Изучить по данному методическому указанию и другой литературе основные принципы построения JK триггеров и методы их синтеза.
2. Произвести синтез JK -триггера, в базисах И-НЕ (или ИЛИ-НЕ). Эскиз изобразить в тетради, схему на формате А4.
Контрольные вопросы
1. Каково значение сигнала на выходе JK-триггера при комбинации J = 1, К = 0 на входе и Q = 1 после окончания действия синхроимпульса?
2. Опишите как функционирует JK-триггер при комбинации J = 1, К = 1 на входе.
3. Какие триггеры могут выполнены на основе JK-триггера?
4. Приведите временную диаграмму работы JK-триггера?
