Практическое занятие № 53
Тема: «Проектирование и построение цифровых устройств (мультиплексоров) с использованием компонентов программного пакета Visio»
Цель: овладение навыками проектирования схем различной сложности с использованием программного пакета Visio.
Ход работы
1. В ходе работе дать определение проектируемого цифрового устройства, составить таблицу истинности его работы, для каждого выхода написать логическое выражение.
2. Используя полученное выражение, спроектировать схему, эскиз привести в тетраде.
3. Задания выполнить в печатном виде в программе Microsoft Visio.
Номера заданий по вариантам:
|
Номер в журнале |
Номер задания |
|
1, 4, 7, 12, 15, 22 |
1 |
|
2, 5, 9, 16, 19, 23 |
2 |
|
3, 6, 10, 13, 17, 20 |
3 |
|
8, 11, 14, 18, 21 |
4 |
ЗАДАНИЯ
1. Спроектировать схему мультиплексора с использованием базовых логических элементов на 8 входов.
2. Спроектировать схему мультиплексора с использованием базовых логических элементов на 9 входов
3. Спроектировать схему мультиплексора с использованием базовых логических элементов на 10 входов
4. Спроектировать схему мультиплексора с использованием базовых логических элементов на 11 входов
Контрольные вопросы
1. Как называется функциональный узел, который имеет n адресных входов, N=2n информационных входов, один выход и осуществляет управляемую коммутацию информации, поступающей по N входным линиям, на одну выходную линию?
2. Как работает схема мультиплексора?
3. Какое число адресных входов должен иметь шифратор, имеющий 6, 12 и 18 информационных входов?
4. Информация с каки входов мультиплексора будет передана на выход, если активированы следующие адреса: 111, 101, 1010?
5. Приведите примеры применения мультиплексоров.
5.

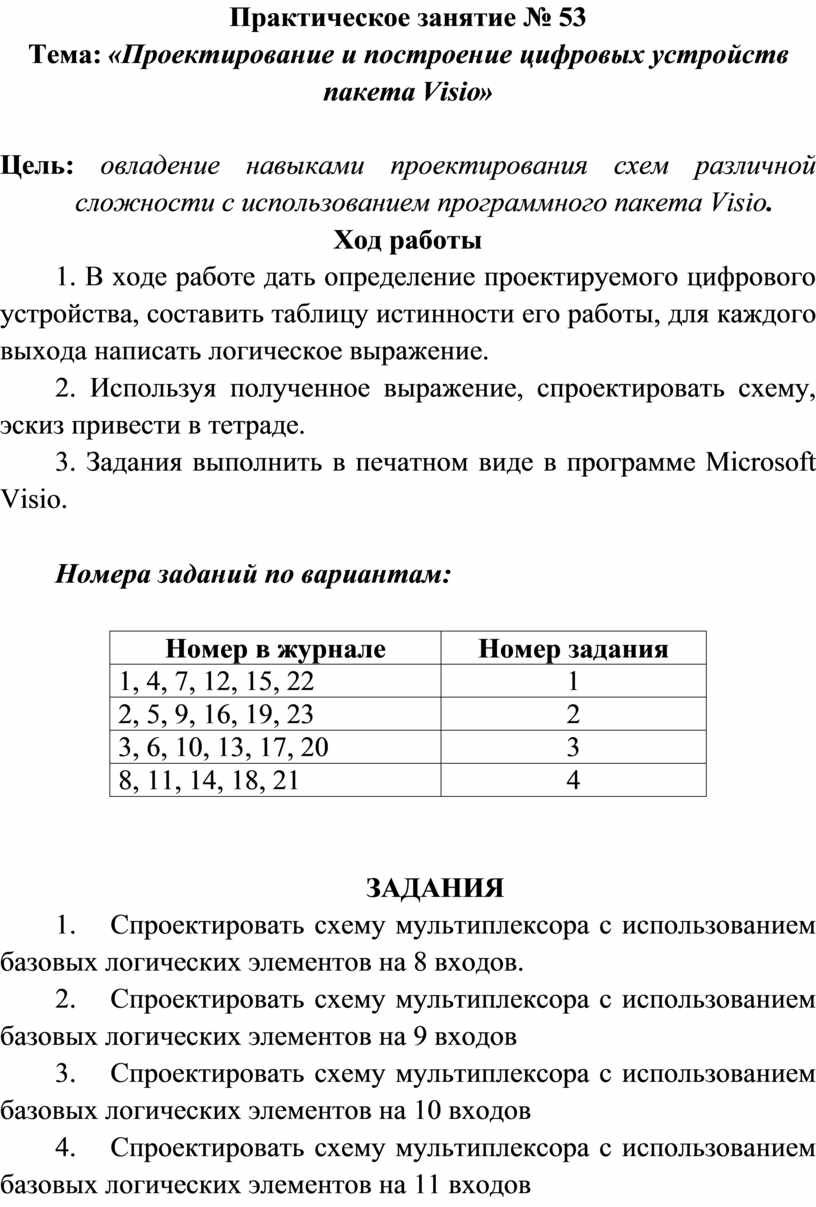

Практическое занятие № 53
Тема: «Проектирование и построение цифровых устройств (мультиплексоров) с использованием компонентов программного пакета Visio»
Цель: овладение навыками проектирования схем различной сложности с использованием программного пакета Visio.
Ход работы
1. В ходе работе дать определение проектируемого цифрового устройства, составить таблицу истинности его работы, для каждого выхода написать логическое выражение.
2. Используя полученное выражение, спроектировать схему, эскиз привести в тетраде.
3. Задания выполнить в печатном виде в программе Microsoft Visio.
Номера заданий по вариантам:
|
Номер в журнале |
Номер задания |
|
1, 4, 7, 12, 15, 22 |
1 |
|
2, 5, 9, 16, 19, 23 |
2 |
|
3, 6, 10, 13, 17, 20 |
3 |
|
8, 11, 14, 18, 21 |
4 |
ЗАДАНИЯ
1. Спроектировать схему мультиплексора с использованием базовых логических элементов на 8 входов.
2. Спроектировать схему мультиплексора с использованием базовых логических элементов на 9 входов
3. Спроектировать схему мультиплексора с использованием базовых логических элементов на 10 входов
4. Спроектировать схему мультиплексора с использованием базовых логических элементов на 11 входов

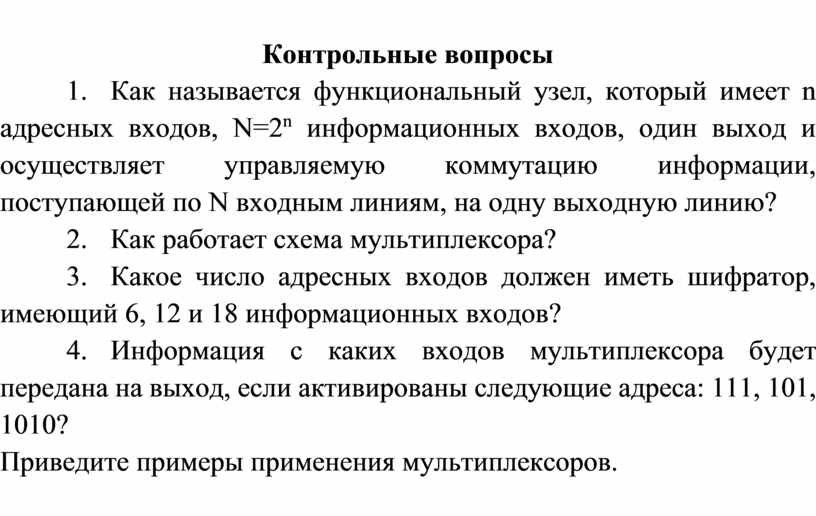

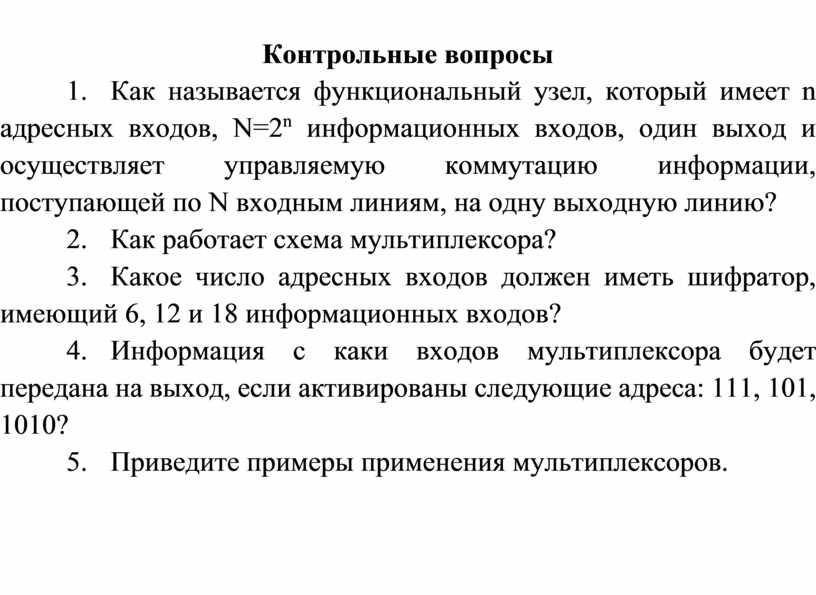

Контрольные вопросы
1. Как называется функциональный узел, который имеет n адресных входов, N=2n информационных входов, один выход и осуществляет управляемую коммутацию информации, поступающей по N входным линиям, на одну выходную линию?
2. Как работает схема мультиплексора?
3. Какое число адресных входов должен иметь шифратор, имеющий 6, 12 и 18 информационных входов?
4. Информация с каких входов мультиплексора будет передана на выход, если активированы следующие адреса: 111, 101, 1010?
Приведите примеры применения мультиплексоров.
