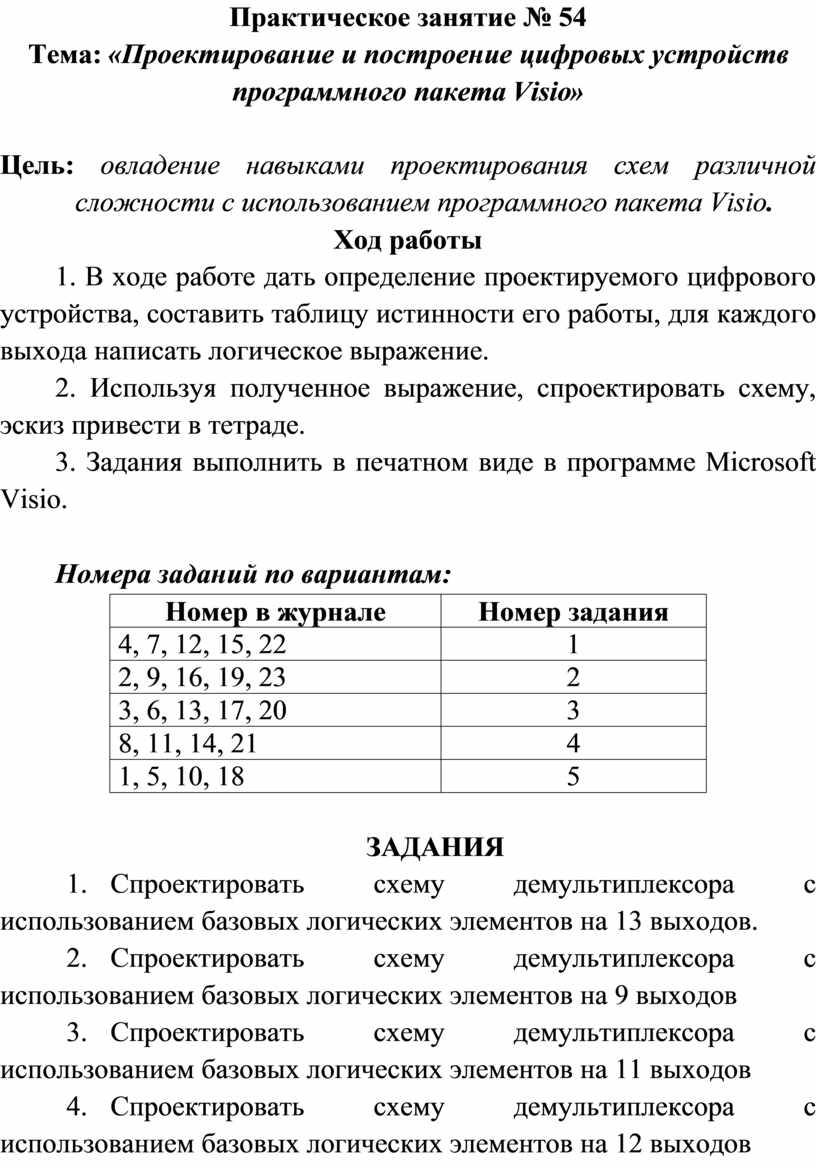

Практическое занятие № 54
Тема: «Проектирование и построение цифровых устройств (демультиплексоров) с использованием компонентов программного пакета Visio»
Цель: овладение навыками проектирования схем различной сложности с использованием программного пакета Visio.
Ход работы
1. В ходе работе дать определение проектируемого цифрового устройства, составить таблицу истинности его работы, для каждого выхода написать логическое выражение.
2. Используя полученное выражение, спроектировать схему, эскиз привести в тетраде.
3. Задания выполнить в печатном виде в программе Microsoft Visio.
Номера заданий по вариантам:
Номер в журнале |
Номер задания |
4, 7, 12, 15, 22 |
1 |
2, 9, 16, 19, 23 |
2 |
3, 6, 13, 17, 20 |
3 |
8, 11, 14, 21 |
4 |
1, 5, 10, 18 |
5 |
ЗАДАНИЯ
1. Спроектировать схему демультиплексора с использованием базовых логических элементов на 13 выходов.
2. Спроектировать схему демультиплексора с использованием базовых логических элементов на 9 выходов
3. Спроектировать схему демультиплексора с использованием базовых логических элементов на 11 выходов
4. Спроектировать схему демультиплексора с использованием базовых логических элементов на 12 выходов
5. Спроектировать схему демультиплексора с использованием базовых логических элементов на 10 выходов.

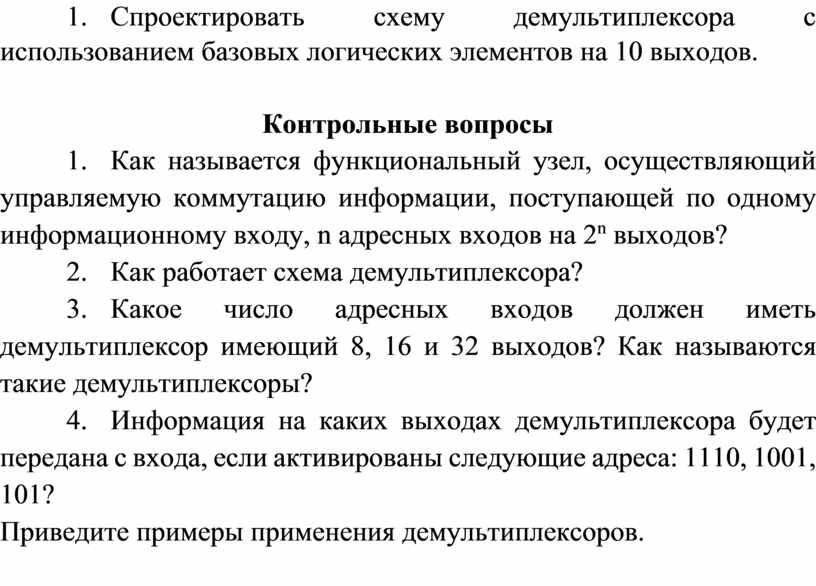

Контрольные вопросы
1. Как называется функциональный узел, осуществляющий управляемую коммутацию информации, поступающей по одному информационному входу, n адресных входов на 2n выходов?
2. Как работает схема демультиплексора?
3. Какое число адресных входов должен иметь демультиплексор имеющий 8, 16 и 32 выходов? Как называются такие демультиплексоры?
4. Информация на каких выходах демультиплексора будет передана с входа, если активированы следующие адреса: 1110, 1001, 101?
Приведите примеры применения демультиплексоров.
