Практическая работа специальности 15.02.05. «Техническая эксплуатация оборудования в торговле и общественном питании»

Практическое занятие № 71

Знакомство с организацией технической эксплуатации и устранение неполадок винтового конвейера подачи мятки.

Цели: уметь анализировать неисправности винтового конвейера подачи мятки.

Что необходимо выполнить студенту для получения зачета

Изучить данную методическую разработку.

Выполнить конспект.

Сделать вывод о проделанной работе.

Защитить практическую работу.

Общие сведения по изучаемой теме

Установка и монтаж винтовых конвейеров.

В зависимости от длины винтовые конвейеры поступают на место эксплуатации в собранном или разобранном виде.

Смонтированные конвейеры устанавливают на фундаменте. Установку сопровождают тщательной выверкой по уровню.

Прежде чем приступить к монтажу конвейера, поступившего в разобранном виде, необходимо тщательно проверить техническое состояние привода, желоба, цапф и вкладышей подвесных подшипников.

При проверке следует убедиться в том, что нет вмятин в желобе, искривления винта, обратить внимание на степень подгонки пришабренных поверхностей и вкладышей.

Выявленные дефекты должны быть ликвидированы до монтажных работ. Одновременно необходимо проверить состояние фундамента.

После проверки состояния узлов машины и фундамента необходимо натянуть главную струну - ориентир и уточнить вертикальные отметки опор машины.

Целесообразно начинать монтаж машины с установки приводной секции. Закрепив приводную секцию, монтируют желоба. В том случае, если желоб состоит из отдельных секций, их необходимо состыковать, проверить по ориентиру в горизонтальной плоскости и по уровню в вертикальной плоскости.

Выполняя эту работу, надо следить за тем, чтобы в желобе не было искривлений и ступеней на стыках его отдельных секций.

Для того чтобы избежать просыпания и пыления транспортируемого материала, в стыках желоба необходимо поставить прокладки из картона или асбеста.

После установки и выверки желоба следует перейти к монтажу подвесных подшипников и секций винта. Приступая к этой работе, следует иметь в виду, что взаимное положение винта и желоба определяется точностью расположения и крепления подвесных подшипников.

Подвесные подшипники выверяют, устанавливая прокладки. При выверке необходимо, чтобы оси винта и оси желоба конвейера совпадали.

После окончания выверки вала подвесные подшипники окончательно закрепляют, вал конвейера проворачивают вручную и выявляют все места задевания спирали за кожух.

Выявленные дефекты устраняют, после чего конвейер обкатывают на холостом ходу в течение 1-2ч. В процессе холостой обкатки проверяют температуру нагрева подшипников.

В заключение монтажа отверстия в трубе-желобе закрывают крышками и устанавливают приемный патрубок.

Смонтированный полностью конвейер обкатывают под нагрузкой. При этом конвейер периодически останавливают и проверяют состояние крепления и степень нагрева подшипников.

Эксплуатация винтовых конвейеров

Эксплуатация винтовых конвейеров. Перед эксплуатацией любой машины непрерывного транспорта, в том числе и винтового конвейера, необходимо выполнить пробный пуск вхолостую, под нагрузкой и регулирование машины.

Обкатыванию машины предшествует опробование вручную, талью или лебедкой за шкив отдельных узлов, при котором не должно быть заедания, рывков и толчков.

Прежде чем приступить к пуску конвейера, необходимо проверить, открыты ли разгрузочные задвижки и подготовлен ли к приему материала следующий за конвейером агрегат.

Включать конвейер целесообразно при пустом желобе, так как наличие материала при пуске значительно повышает величину крутящего момента и дополнительно нагружает рабочие органы машины.

После пуска медленно открывают задвижку загрузочной воронки с тем, чтобы постепенно увеличивать количество поступающего материала.

Питание конвейера должно быть равномерным; подача в него материала в количестве, превышающем пропускную способность, не допускается, так как это может привести к опрессовыванию транспортируемого материала в желобе.

В процессе эксплуатации необходимо постоянно следить за состоянием подвесных подшипников конвейера. Шейки вала, превращающиеся в подвесных подшипниках, относятся к наиболее изнашиваемым деталям.

Перегрев подвесных подшипников, который приводит к ускоренному их износу, может произойти в результате смещения осей подшипников относительно оси конвейера; недостаточной или нерегулярной подачи смазки; попадания частиц транспортируемого материала в подвесные подшипники.

Таким образом, в первую очередь необходимо следить за тем, чтобы подшипники обладали достаточной жесткостью, были надежно закреплены и не вибрировали во время работы.

В процессе работы отдельные куски транспортируемого материала застревают из-за недостаточного зазора между винтом и желобом. Величину зазора можно изменять, регулируя положение подшипника прокладками.

При транспортировании горячих материалов и материалов повышенной влажности из конвейера необходимо удалять пары. Конденсация паров приводит к образованию сцементированного слоя материала на стенках желоба, винтах и вследствие этого к падению производительности и снижению коэффициента полезного действия конвейера.

Необходимо систематически проверять состояние уплотнений и принимать меры к герметизации соединений.

Транспортирование материалов, обладающих свойством спрессовываться и цементироваться, требует более тщательного наблюдения за конвейером. Из затворов шиберов следует систематически вычищать набивающиеся в пазы пылевидные материалы.

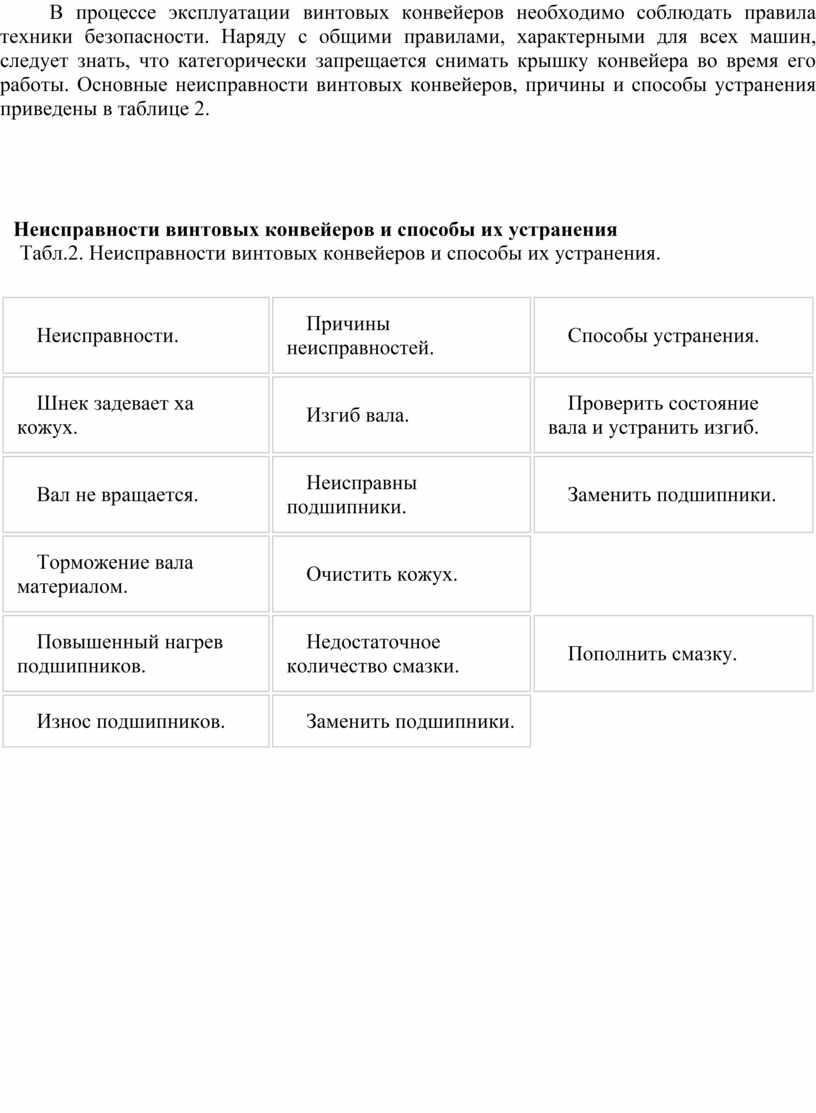

В процессе эксплуатации винтовых конвейеров необходимо соблюдать правила техники безопасности. Наряду с общими правилами, характерными для всех машин, следует знать, что категорически запрещается снимать крышку конвейера во время его работы. Основные неисправности винтовых конвейеров, причины и способы устранения приведены в таблице 2.

Неисправности винтовых конвейеров и способы их устранения

Табл.2. Неисправности винтовых конвейеров и способы их устранения.
