Практическая работа специальности 15.02.05. «Техническая эксплуатация оборудования в торговле и общественном питании»

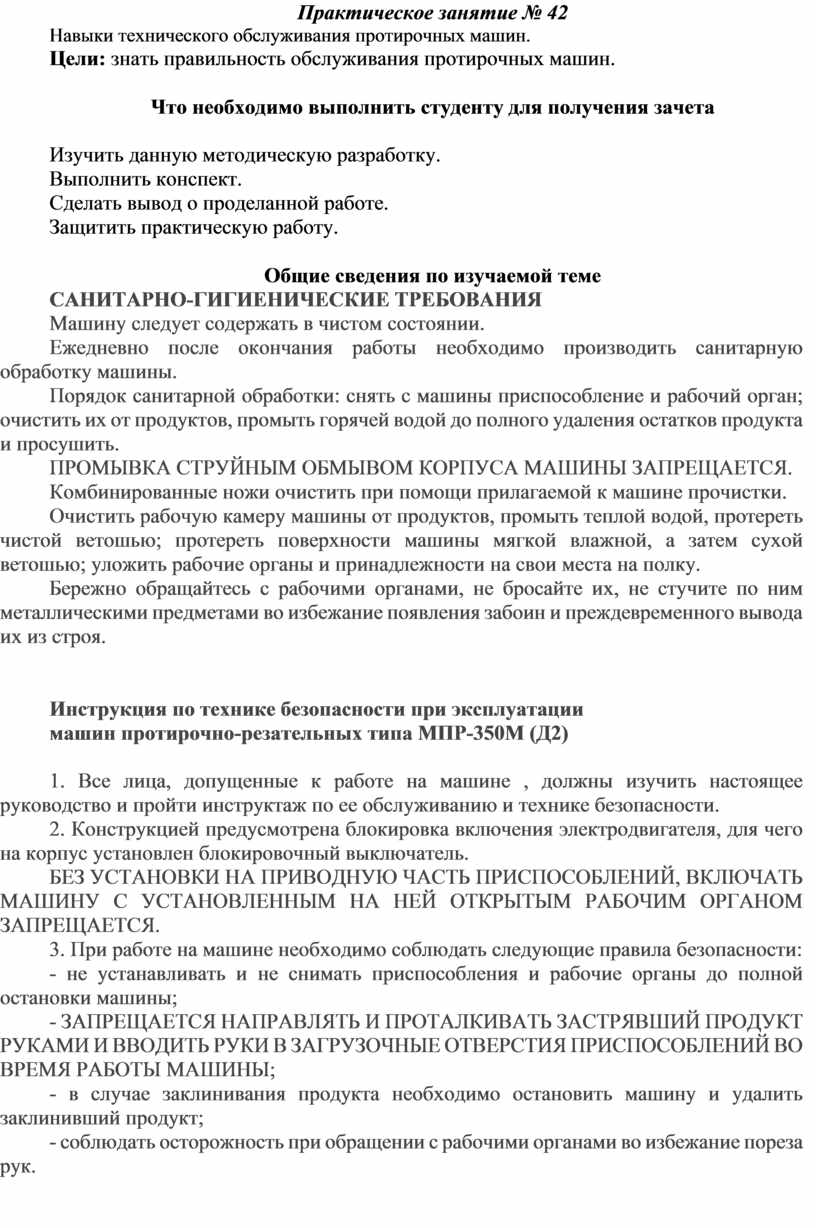

Практическое занятие № 42

Навыки технического обслуживания протирочных машин.

Цели: знать правильность обслуживания протирочных машин.

Что необходимо выполнить студенту для получения зачета

Изучить данную методическую разработку.

Выполнить конспект.

Сделать вывод о проделанной работе.

Защитить практическую работу.

Общие сведения по изучаемой теме

САНИТАРНО-ГИГИЕНИЧЕСКИЕ ТРЕБОВАНИЯ

Машину следует содержать в чистом состоянии.

Ежедневно после окончания работы необходимо производить санитарную обработку машины.

Порядок санитарной обработки: снять с машины приспособление и рабочий орган; очистить их от продуктов, промыть горячей водой до полного удаления остатков продукта и просушить.

ПРОМЫВКА СТРУЙНЫМ ОБМЫВОМ КОРПУСА МАШИНЫ ЗАПРЕЩАЕТСЯ.

Комбинированные ножи очистить при помощи прилагаемой к машине прочистки.

Очистить рабочую камеру машины от продуктов, промыть теплой водой, протереть чистой ветошью; протереть поверхности машины мягкой влажной, а затем сухой ветошью; уложить рабочие органы и принадлежности на свои места на полку.

Бережно обращайтесь с рабочими органами, не бросайте их, не стучите по ним металлическими предметами во избежание появления забоин и преждевременного вывода их из строя.

Инструкция по технике безопасности при эксплуатации

машин протирочно-резательных типа МПР-350М (Д2)

1. Все лица, допущенные к работе на машине , должны изучить настоящее руководство и пройти инструктаж по ее обслуживанию и технике безопасности.

2. Конструкцией предусмотрена блокировка включения электродвигателя, для чего на корпус установлен блокировочный выключатель.

БЕЗ УСТАНОВКИ НА ПРИВОДНУЮ ЧАСТЬ ПРИСПОСОБЛЕНИЙ, ВКЛЮЧАТЬ МАШИНУ С УСТАНОВЛЕННЫМ НА НЕЙ ОТКРЫТЫМ РАБОЧИМ ОРГАНОМ ЗАПРЕЩАЕТСЯ.

3. При работе на машине необходимо соблюдать следующие правила безопасности:

- не устанавливать и не снимать приспособления и рабочие органы до полной остановки машины;

- ЗАПРЕЩАЕТСЯ НАПРАВЛЯТЬ И ПРОТАЛКИВАТЬ ЗАСТРЯВШИЙ ПРОДУКТ РУКАМИ И ВВОДИТЬ РУКИ В ЗАГРУЗОЧНЫЕ ОТВЕРСТИЯ ПРИСПОСОБЛЕНИЙ ВО ВРЕМЯ РАБОТЫ МАШИНЫ;

- в случае заклинивания продукта необходимо остановить машину и удалить заклинивший продукт;

- соблюдать осторожность при обращении с рабочими органами во избежание пореза рук.

Настоящее руководство по эксплуатации (РЭ) распространяется на машины протирочно-резательные типа МПР-350М, в дальнейшем по тексту машина.

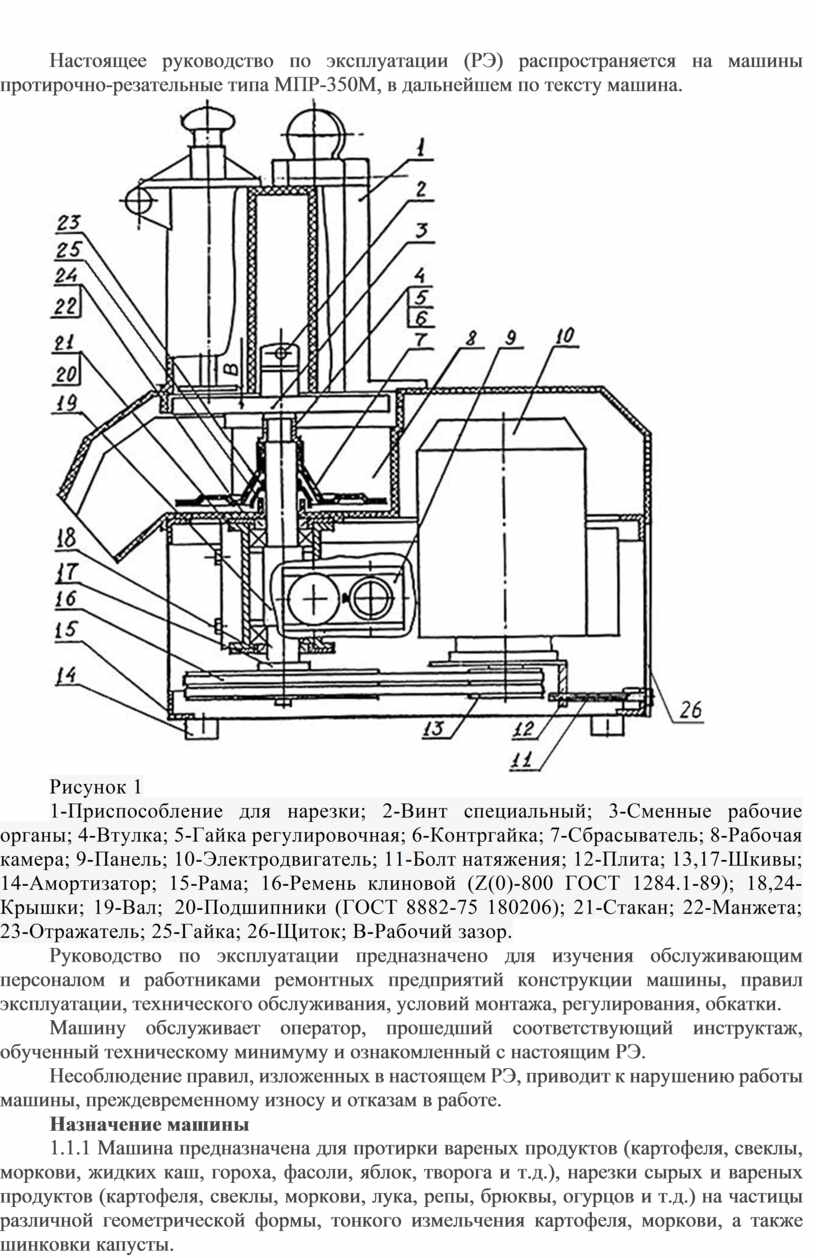

Рисунок 1

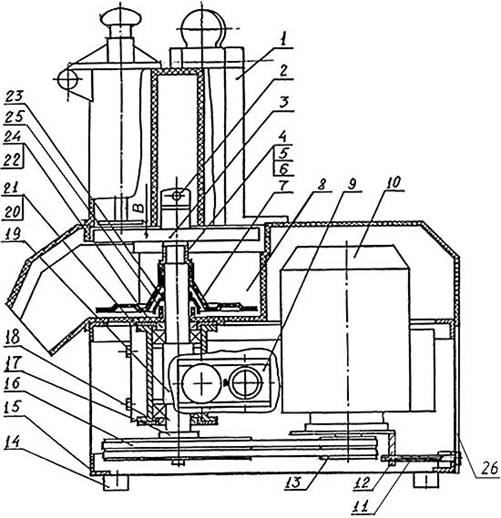

1-Приспособление для нарезки; 2-Винт специальный; 3-Сменные рабочие органы; 4-Втулка; 5-Гайка регулировочная; 6-Контргайка; 7-Сбрасыватель; 8-Рабочая камера; 9-Панель; 10-Электродвигатель; 11-Болт натяжения; 12-Плита; 13,17-Шкивы; 14-Амортизатор; 15-Рама; 16-Ремень клиновой (Z(0)-800 ГОСТ 1284.1-89); 18,24-Крышки; 19-Вал;  20-Подшипники (ГОСТ 8882-75 180206); 21-Стакан; 22-Манжета; 23-Отражатель; 25-Гайка; 26-Щиток; В-Рабочий зазор.

Руководство по эксплуатации предназначено для изучения обслуживающим персоналом и работниками ремонтных предприятий конструкции машины, правил эксплуатации, технического обслуживания, условий монтажа, регулирования, обкатки.

Машину обслуживает оператор, прошедший соответствующий инструктаж, обученный техническому минимуму и ознакомленный с настоящим РЭ.

Несоблюдение правил, изложенных в настоящем РЭ, приводит к нарушению работы машины, преждевременному износу и отказам в работе.

Назначение машины

1.1.1 Машина предназначена для протирки вареных продуктов (картофеля, свеклы, моркови, жидких каш, гороха, фасоли, яблок, творога и т.д.), нарезки сырых и вареных продуктов (картофеля, свеклы, моркови, лука, репы, брюквы, огурцов и т.д.) на частицы различной геометрической формы, тонкого измельчения картофеля, моркови, а также шинковки капусты.

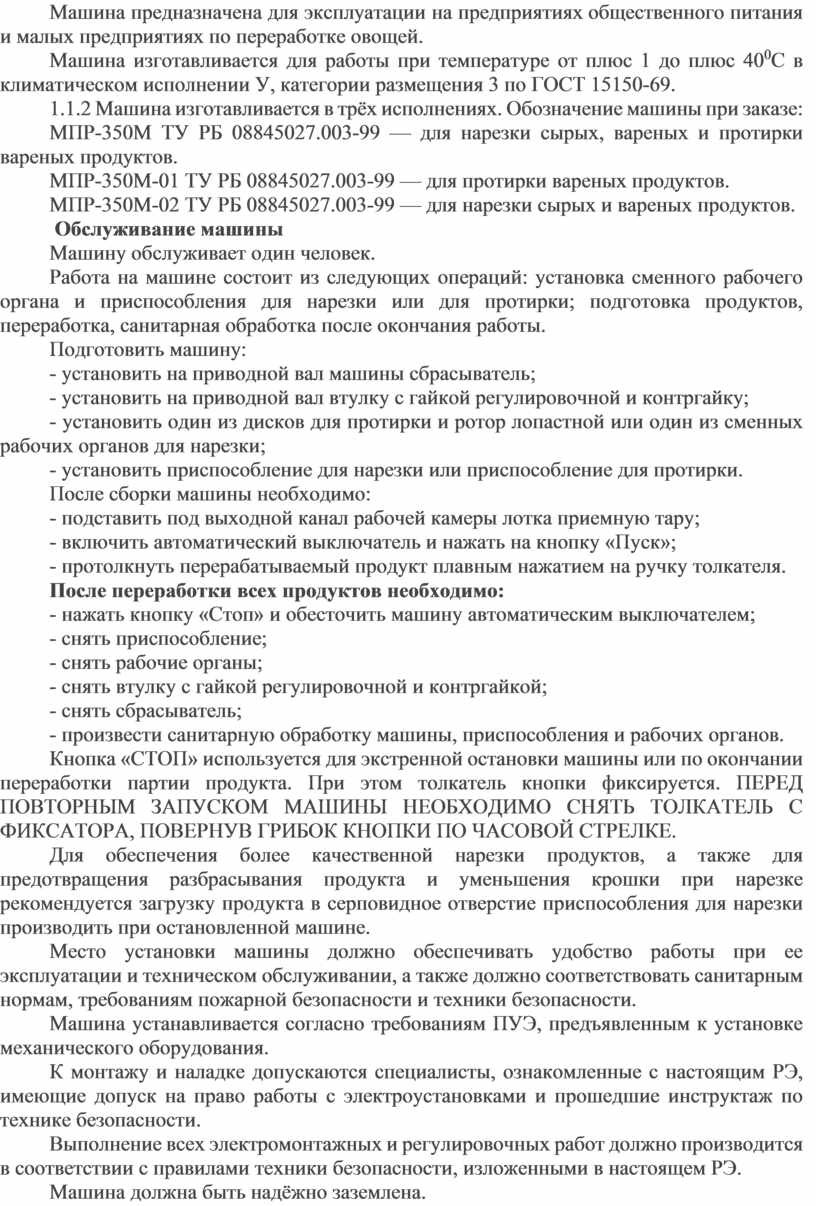

Машина предназначена для эксплуатации на предприятиях общественного питания и малых предприятиях по переработке овощей.

Машина изготавливается для работы при температуре от плюс 1 до плюс 40⁰С в климатическом исполнении У, категории размещения 3 по ГОСТ 15150-69.

1.1.2 Машина изготавливается в трёх исполнениях. Обозначение машины при заказе:

МПР-350М ТУ РБ 08845027.003-99 — для нарезки сырых, вареных и протирки вареных продуктов.

МПР-350М-01 ТУ РБ 08845027.003-99 — для протирки вареных продуктов.

МПР-350М-02 ТУ РБ 08845027.003-99 — для нарезки сырых и вареных продуктов.

 Обслуживание машины

Машину обслуживает один человек.

Работа на машине состоит из следующих операций: установка сменного рабочего органа и приспособления для нарезки или для протирки; подготовка продуктов, переработка, санитарная обработка после окончания работы.

Подготовить машину:

- установить на приводной вал машины сбрасыватель;

- установить на приводной вал втулку с гайкой регулировочной и контргайку;

- установить один из дисков для протирки и ротор лопастной или один из сменных рабочих органов для нарезки;

- установить приспособление для нарезки или приспособление для протирки.

После сборки машины необходимо:

- подставить под выходной канал рабочей камеры лотка приемную тару;

- включить автоматический выключатель и нажать на кнопку «Пуск»;

- протолкнуть перерабатываемый продукт плавным нажатием на ручку толкателя.

После переработки всех продуктов необходимо:

- нажать кнопку «Стоп» и обесточить машину автоматическим выключателем;

- снять приспособление;

- снять рабочие органы;

- снять втулку с гайкой регулировочной и контргайкой;

- снять сбрасыватель;

- произвести санитарную обработку машины, приспособления и рабочих органов.

Кнопка «СТОП» используется для экстренной остановки машины или по окончании переработки партии продукта. При этом толкатель кнопки фиксируется. ПЕРЕД ПОВТОРНЫМ ЗАПУСКОМ МАШИНЫ НЕОБХОДИМО СНЯТЬ ТОЛКАТЕЛЬ С ФИКСАТОРА, ПОВЕРНУВ ГРИБОК КНОПКИ ПО ЧАСОВОЙ СТРЕЛКЕ.

Для обеспечения более качественной нарезки продуктов, а также для предотвращения разбрасывания продукта и уменьшения крошки при нарезке рекомендуется загрузку продукта в серповидное отверстие приспособления для нарезки производить при остановленной машине.

Место установки машины должно обеспечивать удобство работы при ее эксплуатации и техническом обслуживании, а также должно соответствовать санитарным нормам, требованиям пожарной безопасности и техники безопасности.

Машина устанавливается согласно требованиям ПУЭ, предъявленным к установке механического оборудования.

К монтажу и наладке допускаются специалисты, ознакомленные с настоящим РЭ, имеющие допуск на право работы с электроустановками и прошедшие инструктаж по технике безопасности.

Выполнение всех электромонтажных и регулировочных работ должно производится в соответствии с правилами техники безопасности, изложенными в настоящем РЭ.

Машина должна быть надёжно заземлена.

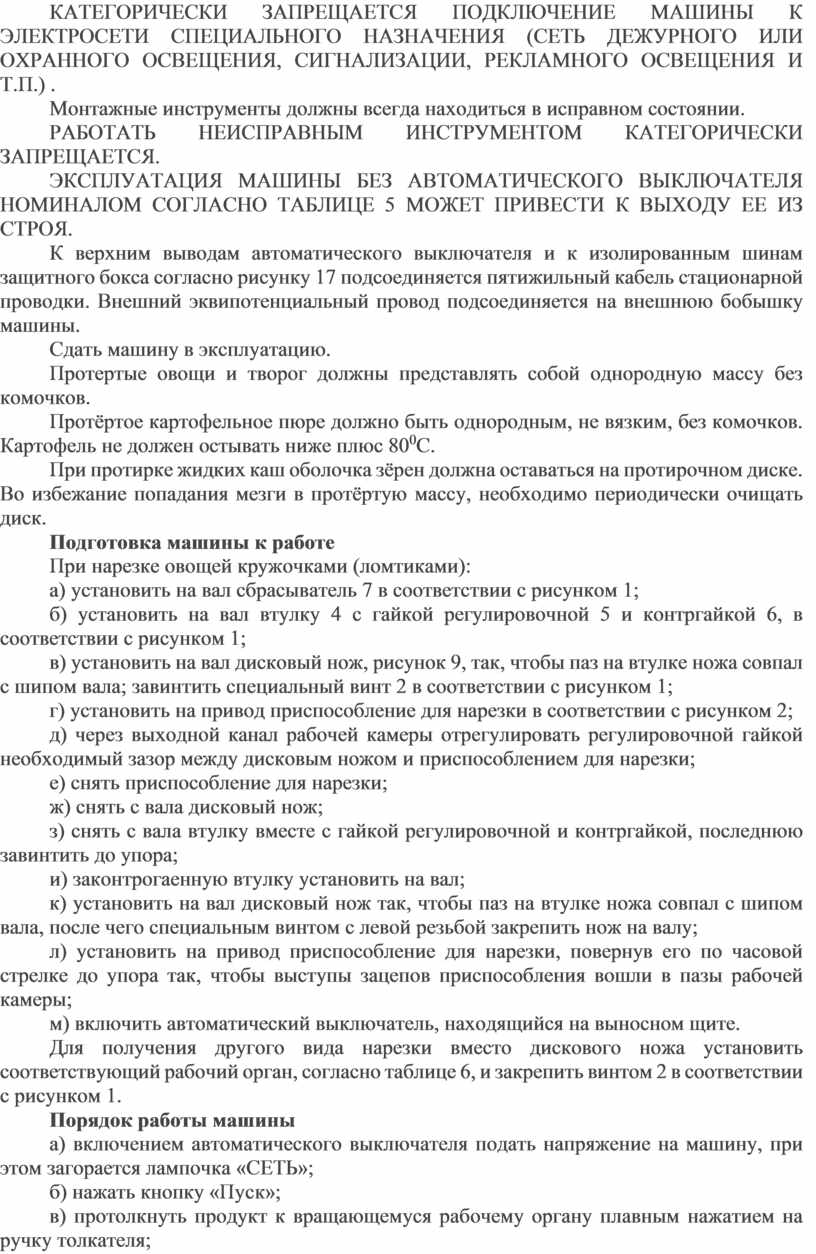

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПОДКЛЮЧЕНИЕ МАШИНЫ К ЭЛЕКТРОСЕТИ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ (СЕТЬ ДЕЖУРНОГО ИЛИ ОХРАННОГО ОСВЕЩЕНИЯ, СИГНАЛИЗАЦИИ, РЕКЛАМНОГО ОСВЕЩЕНИЯ И Т.П.) .

Монтажные инструменты должны всегда находиться в исправном состоянии.

РАБОТАТЬ НЕИСПРАВНЫМ ИНСТРУМЕНТОМ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ.

ЭКСПЛУАТАЦИЯ МАШИНЫ БЕЗ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ НОМИНАЛОМ СОГЛАСНО ТАБЛИЦЕ 5 МОЖЕТ ПРИВЕСТИ К ВЫХОДУ ЕЕ ИЗ СТРОЯ.

К верхним выводам автоматического выключателя и к изолированным шинам защитного бокса согласно рисунку 17 подсоединяется пятижильный кабель стационарной проводки. Внешний эквипотенциальный провод подсоединяется на внешнюю бобышку машины.

Сдать машину в эксплуатацию.

Протертые овощи и творог должны представлять собой однородную массу без комочков.

Протёртое картофельное пюре должно быть однородным, не вязким, без комочков. Картофель не должен остывать ниже плюс 80⁰С.

При протирке жидких каш оболочка зёрен должна оставаться на протирочном диске. Во избежание попадания мезги в протёртую массу, необходимо периодически очищать диск.

Подготовка машины к работе

При нарезке овощей кружочками (ломтиками):

а) установить на вал сбрасыватель 7 в соответствии с рисунком 1;

б) установить на вал втулку 4 с гайкой регулировочной 5 и контргайкой 6, в соответствии с рисунком 1;

в) установить на вал дисковый нож, рисунок 9, так, чтобы паз на втулке ножа совпал с шипом вала; завинтить специальный винт 2 в соответствии с рисунком 1;

г) установить на привод приспособление для нарезки в соответствии с рисунком 2;

д) через выходной канал рабочей камеры отрегулировать регулировочной гайкой необходимый зазор между дисковым ножом и приспособлением для нарезки;

е) снять приспособление для нарезки;

ж) снять с вала дисковый нож;

з) снять с вала втулку вместе с гайкой регулировочной и контргайкой, последнюю завинтить до упора;

и) законтрогаенную втулку установить на вал;

к) установить на вал дисковый нож так, чтобы паз на втулке ножа совпал с шипом вала, после чего специальным винтом с левой резьбой закрепить нож на валу;

л) установить на привод приспособление для нарезки, повернув его по часовой стрелке до упора так, чтобы выступы зацепов приспособления вошли в пазы рабочей камеры;

м) включить автоматический выключатель, находящийся на выносном щите.

Для получения другого вида нарезки вместо дискового ножа установить соответствующий рабочий орган, согласно таблице 6, и закрепить винтом 2 в соответствии с рисунком 1.

Порядок работы машины

а) включением автоматического выключателя подать напряжение на машину, при этом загорается лампочка «СЕТЬ»;

б) нажать кнопку «Пуск»;

в) протолкнуть продукт к вращающемуся рабочему органу плавным нажатием на ручку толкателя;

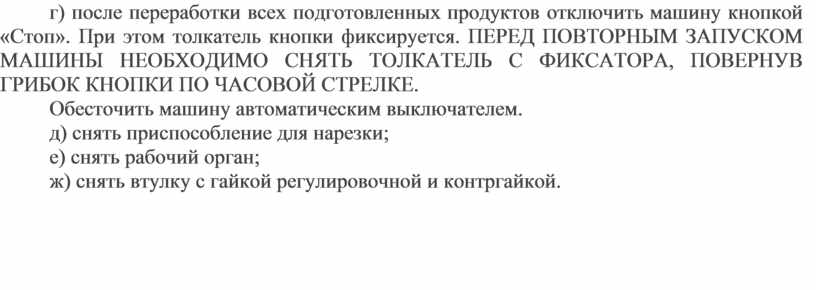

г) после переработки всех подготовленных продуктов отключить машину кнопкой «Стоп». При этом толкатель кнопки фиксируется. ПЕРЕД ПОВТОРНЫМ ЗАПУСКОМ МАШИНЫ НЕОБХОДИМО СНЯТЬ ТОЛКАТЕЛЬ С ФИКСАТОРА, ПОВЕРНУВ ГРИБОК КНОПКИ ПО ЧАСОВОЙ СТРЕЛКЕ.

Обесточить машину автоматическим выключателем.

д) снять приспособление для нарезки;

е) снять рабочий орган;

ж) снять втулку с гайкой регулировочной и контргайкой.
