Практическое занятие Тема: «Создать арифметический текст с помощью «Редактора формул»»

Занятие  №40

Практическое занятие

Тема: «Создать арифметический текст с помощью «Редактора формул»»

Цель работы – научиться следующему:

1.     Вызывать редактор формул;

2.     Работать с панелями инструментов редактора формул;

3.     Вводить формулы;

4.     Редактировать формулы;

Ход работы

Редактор формул Microsoft Equation используется для создания сложных математических формул.

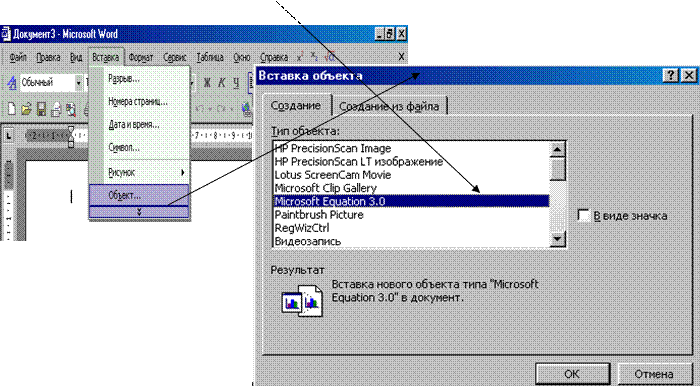

 1. Вызов редактора формул осуществляется из меню Вставка,  После выполнения команды Объект — Microsoft Equation

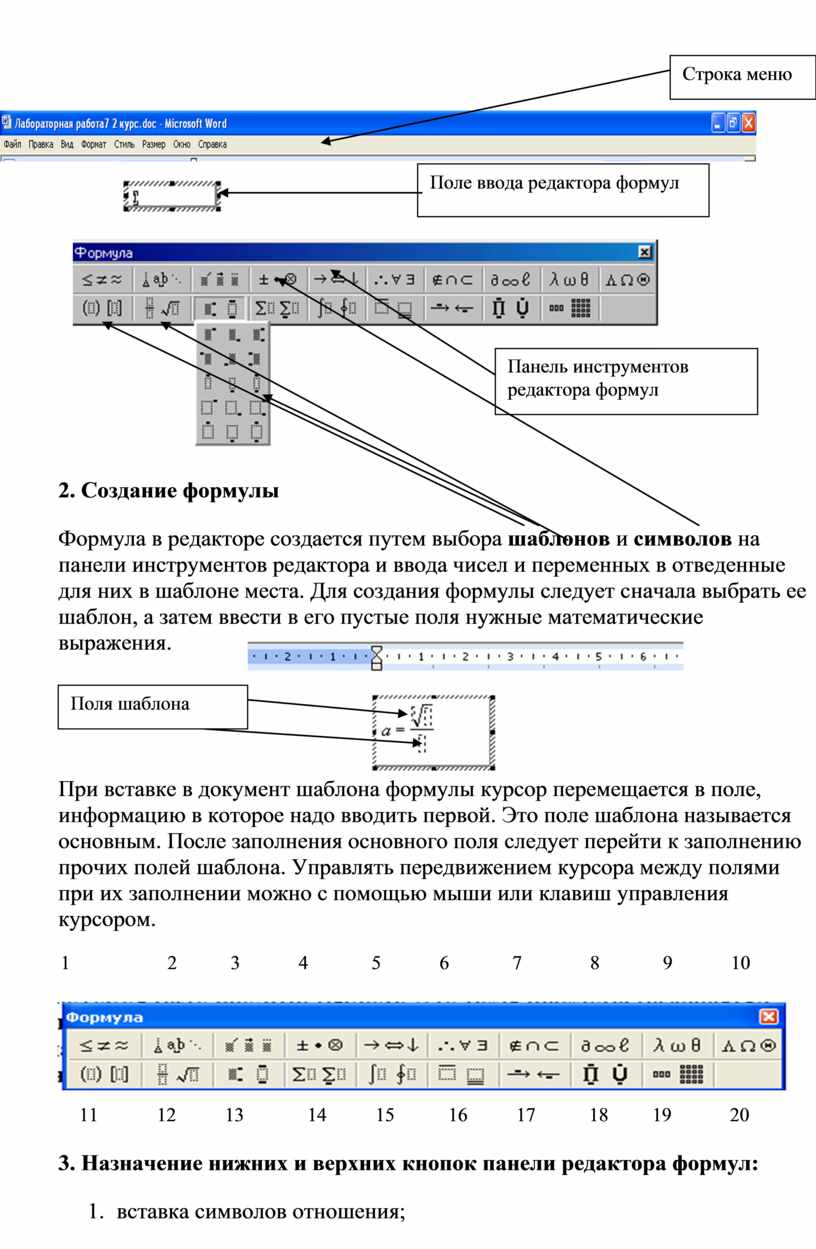

на экране появляется окно редактора формул, содержащее:

• строку главного меню Microsoft Equation;
• панель инструментов редактора;
• поле для ввода формулы, обведенное рамкой.

2. Создание формулы

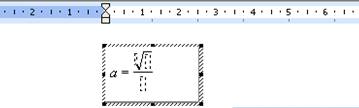

Формула в редакторе создается путем выбора шаблонов и символов на панели инструментов редактора и ввода чисел и переменных в отведенные для них в шаблоне места. Для создания формулы следует сначала выбрать ее шаблон, а затем ввести в его пустые поля нужные математические выражения.

		11            12          13             14          15           16          17           18         19            20

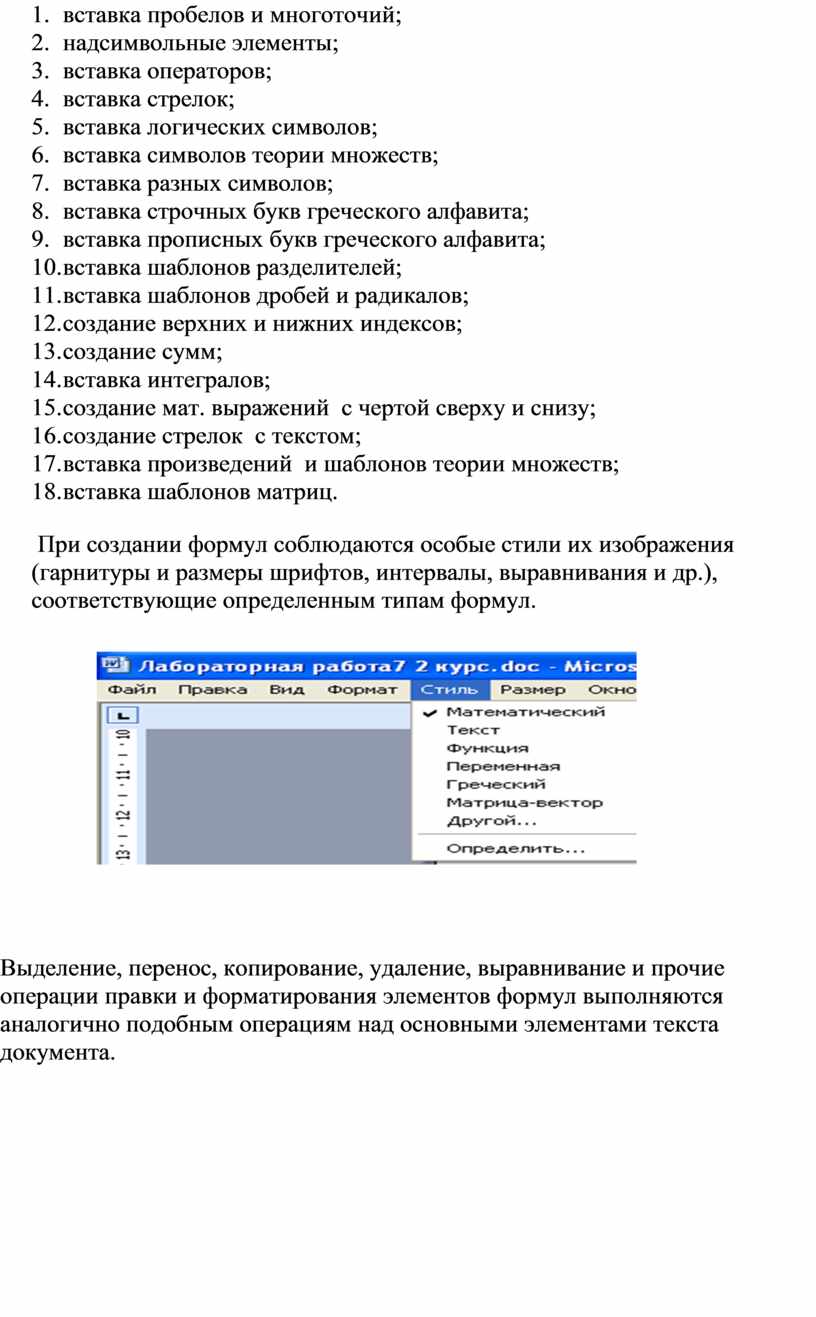

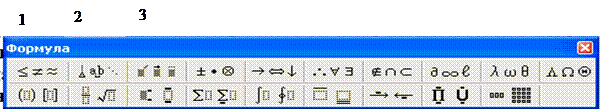

3. Назначение нижних и верхних кнопок панели редактора формул:

1.     вставка символов отношения;

2.     вставка пробелов и многоточий;

3.     надсимвольные элементы;

4.     вставка операторов;

5.     вставка стрелок;

6.     вставка логических символов;

7.     вставка символов теории множеств;

8.     вставка разных символов;

9.     вставка строчных букв греческого алфавита;

10. вставка прописных букв греческого алфавита;

11. вставка шаблонов разделителей;

12. вставка шаблонов дробей и радикалов;

13. создание верхних и нижних индексов;

14. создание сумм;

15. вставка интегралов;

16. создание мат. выражений  с чертой сверху и снизу;

17. создание стрелок  с текстом;

18. вставка произведений  и шаблонов теории множеств;

19. вставка шаблонов матриц.

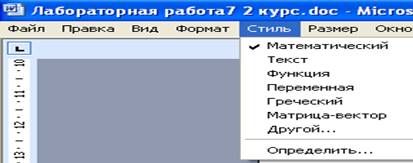

 При создании формул соблюдаются особые стили их изображения (гарнитуры и размеры шрифтов, интервалы, выравнивания и др.), соответствующие определенным типам формул.

Выделение, перенос, копирование, удаление, выравнивание и прочие операции правки и форматирования элементов формул выполняются аналогично подобным операциям над основными элементами текста документа.

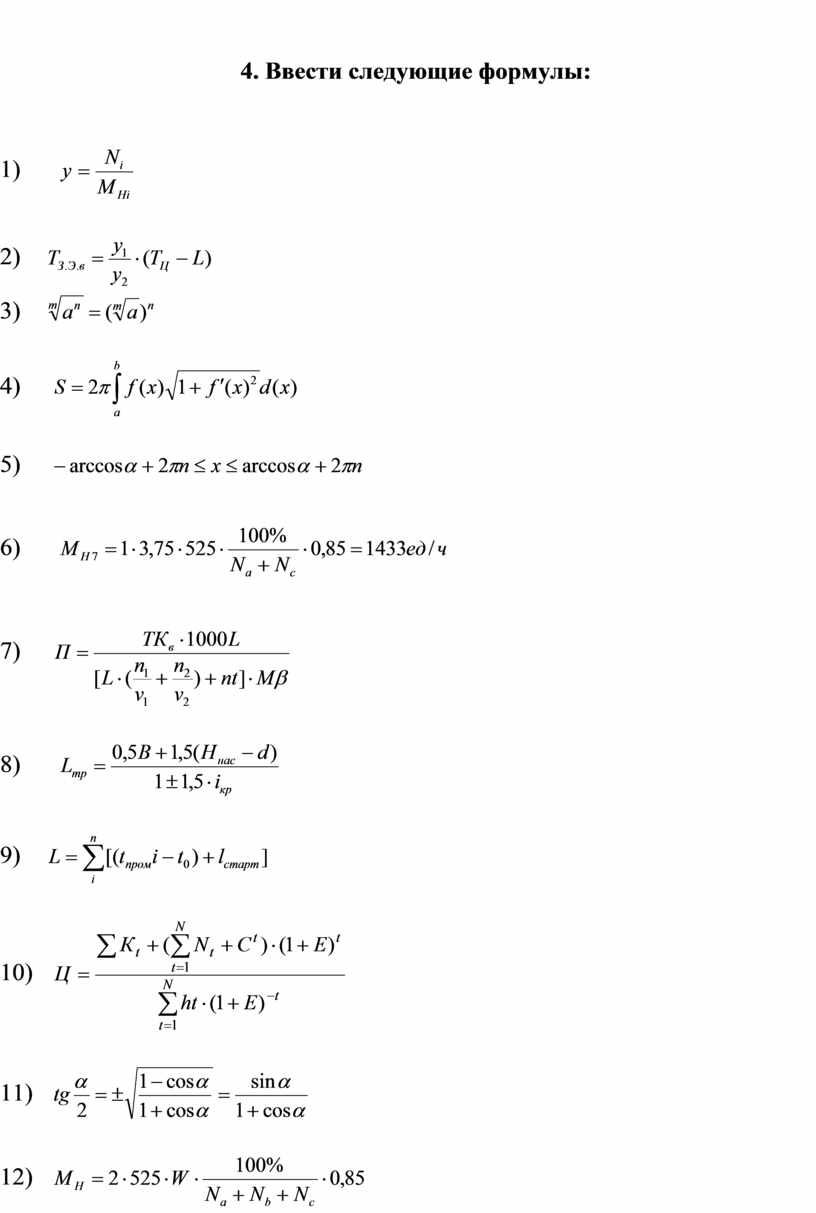

4. Ввести следующие формулы:

1)

2)

3)

4)

5)

6)

7)

8)

9)

10)

11)

12)
