Презентация разработана к уроку на тему "Построение чертежа плечевого изделия с цельнокроеным рукавом" для учащихся 7 класса.
Цели:
1) Познакомить учащихся с построением и оформлением чертежа плечевого изделия;
2) Ознакомить учащихся с приемами расчета конструкции, правилами и последовательностью выполнения чертежа платья;
3) Развивать навык нанесения линий чертежа, развивать пространственное мышление и воображение у детей.
4) Научить строить чертеж плечевого изделия с цельнокроеным рукавом по своим меркам в М 1:4.
5) Воспитывать аккуратность, усидчивость.Презентация состоит из 24 слайдов: 1 слайд - тема и цели урока; 2 слайд - вопросы по конструированию; 3 слайд - определение конструирование плечевого изделия; 4 -5 слайд- определение базисной сетки; 6 слайд - инструменты для построения чертежа; 7 слайд - линии чертежа; 8 - 22 слайд - поэтапное построение чертежа плечевого изделия; 23 слайд - вопросы для закрепления; 24 слайд - литература.

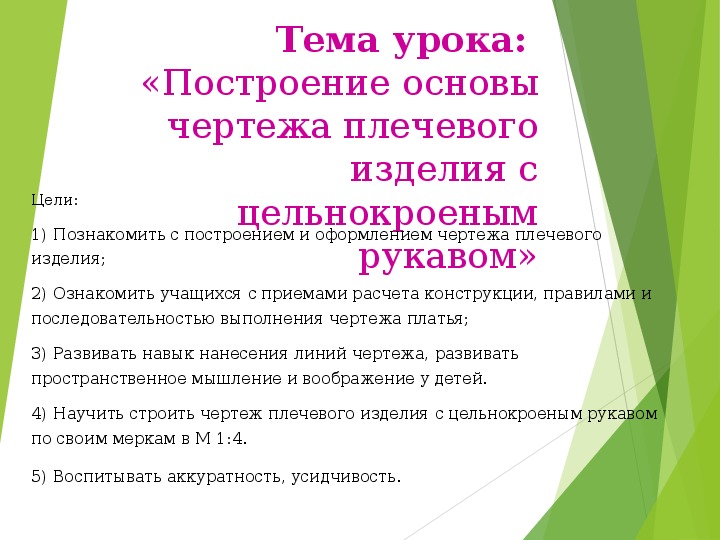

Тема урока:
«Построение основы
чертежа плечевого
изделия с
цельнокроеным
рукавом»
Цели:
1) Познакомить с построением и оформлением чертежа плечевого
изделия;
2) Ознакомить учащихся с приемами расчета конструкции, правилами и
последовательностью выполнения чертежа платья;
3) Развивать навык нанесения линий чертежа, развивать
пространственное мышление и воображение у детей.
4) Научить строить чертеж плечевого изделия с цельнокроеным рукавом
по своим меркам в М 1:4.
5) Воспитывать аккуратность, усидчивость.
Ответьте на
вопросы:
- Какие мерки нужны для
построения чертежа платья?
- Что значит цельнокроеное
платье?
- Как правильно снимают
мерки?
КОНСТРУИРОВАНИЕ-
составная часть проектирования одежды,
которая включает в себя измерение фигуры
человека, расчет основных параметров и
построение основы чертежа швейного изделия
ПРОФЕССИЯ –
инженер - конструктор
швейных изделий.
Основу построения чертежа любого плечевого
изделия составляет построение контурных
линий деталей изделия: спинки, переда,
рукава.
Чертеж строят на базисной сетке.
Базисная сетка – это вертикальные и
горизонтальные линии, определяющие общий
размер изделия по ширине и длине.
В связи с тем, что фигура человека
симметричная, чертёж строят на половину
ширины изделия.
В конструкции плечевого изделия с цельнокроеным рукавом
чертеж переда отличается от чертежа спинки только более
глубоким вырезом горловины, поэтому перед и спинку
строят одновременно на одной и той же базисной сетке.
Подготовка к конструированию
Инструменты для построения
чертежа
5 5
Линии чертежа
Сплошная основная (толщина до 1 мм)
-
для оформления контура чертежа.
Сплошная тонкая (толщина в два раза
тоньше сплошной основной) -
для построения чертежа.
Штрихпунктирная (толщина в два раза
тоньше сплошной основной) - для
нанесения линий середины деталей.
Построение основы чертежа
плечевого изделия с
цельнокроеным рукавом
В
1. В верхней части листа
поставить точку В и провести
вправо от нее
горизонтальную линию. Это
будет линия плеча. Из той же
точки В провести вниз
вертикальную линию и
отложить на ней отрезок ВН,
равный длине изделия Ди.
Н
ВН = Ди = …см.

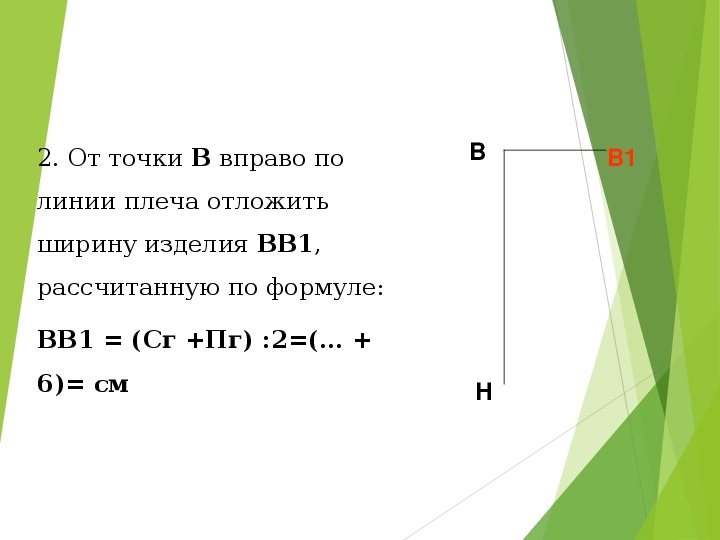

2. От точки В вправо по
линии плеча отложить
ширину изделия ВВ1,
рассчитанную по формуле:
ВВ1 = (Сг +Пг) :2=(… +
6)= см
В
В1
Н
3. Достроить чертеж до
полного
прямоугольника по
двум сторонам ВН и
ВВ1. Поставить точку
Н1.
В
В1
Н
Н1
4. Отложить вправо от точки В
по линии плеча ширину
горловины ВВ2,
рассчитанную по формуле:
ВВ2 =(Сш : 3)+ 1 =(… :3)+1
=… см.
Отложить вниз от точки В
глубину горловины спинки
ВВ3 ;
ВВ3 = ВВ2 : 3 = …:3=… см.
В2
В1
В
В3
Н
Н1

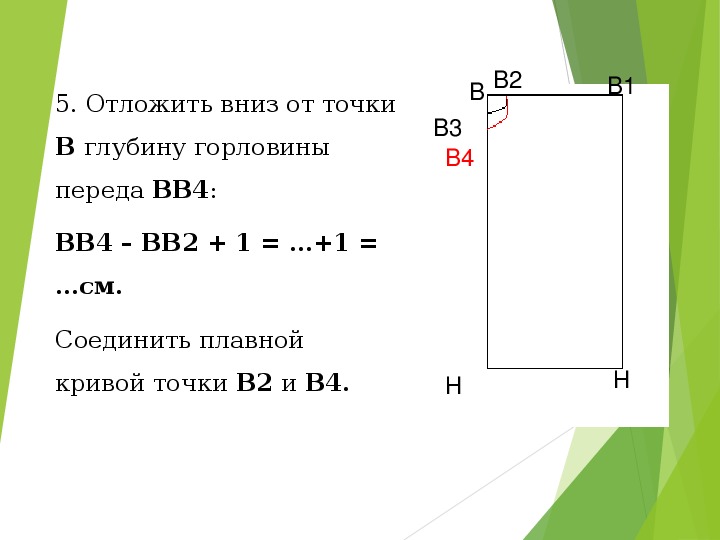

5. Отложить вниз от точки
В глубину горловины
переда ВВ4:
ВВ4 – ВВ2 + 1 = …+1 =
…см.
Соединить плавной
кривой точки В2 и В4.
В В2
В1
В3
В4
Н
Н
6. Отложить вниз от точки В1
глубину проймы В1Г,
рассчитанную по формуле:
В1Г = (Оп : 2) + Поп = (… :
2) + 7 = …см
От точки Г вправо провести
горизонтальную линию.
ВВ2
В1
В3
В4
Г
Н
Н1
7. Отложить вправо от
точки В1 длину рукава
В1В5, которая обычно
составляет 5 -7 см.
В1В5 = 6 см.
Достроить прямоугольник
по двум сторонам – В1Г и
В1В5. Обозначить точку
Г1.
В В2
В3
В4
В1
В5
Г
Г1
Н
Н1
8. Вниз от точки Г
отложить отрезок ГГ2,
равный отрезку ГГ1 = 6
см. Соединить прямой
линией точки Г1 и Г2.
В В2
В3
В4
В1
В5
Г
Г2
Г1
Н
Н1
9. Для построения
криволинейного участка
линии бокового среза
необходимо выполнить
дополнительные построения.
В середине отрезка Г1Г2
поставить точку Г3. Из этой
точки провести
перпендикуляр и отложить
на нем величину прогиба 1 -
1,5 см (точка Г4). Соединить
точки Г1, Г4 и Г2 плавной
В В2
В3
В4
В1
В5
Г
Г1
Г2
Н1
Г1
Н
Г
Г2
г4
г3
10. Для расширения низа
изделия продлить вправо
линию низа и отложить
на ней отрезок Н1, Н2,
который обычно равен 8 –
12 см.
Н1 Н2 = …см.
Соединить прямой
линией точки Н2 и Г2.
В
В3
В4
В2
В1
В5
Г
Г
Г2Г2
Г1
Н2
Н
Н1
11. От точки Н2 вверх
по линии Н2 Г2
отложить 1,5 см
и поставить точку Н3,
а на середине отрезка
Н1 Н – точку Н4.
Соединить точки Н4 и
Н3 плавной кривой,
как показано на
рисунке.
В2
В
В3
В4
В1
В5
Г
Г2
Г1
Н
Н3
Н2
Н4
Н1
12. Отложить от точки
В вниз длину спины до
талии. ВТ = Дтс = …
см.
От точки Т провести
горизонтальную линию
талии и отметить на
ней точки Т1 и Т2.
В
В3
В4
Т
В2
В5
Г1
Г
Г2
Т1 Т2
Н
Н4
Н1
Н3
Н2
13. От точки Т2 вверх по
линии Т2Г2 отложить 1,5
см и поставить точку Т3, а
на середине отрезка ТТ1 –
точку Т4. Соединить точки
Т4 и Т3 плавной кривой,
как показано на рисунке.
В1
В5
В2
В
В3
В4
Г
Г2
Т4
Т1
Г1
Т3
Т2
Н3
Н4
Н1
Н2
Т
Н
14. Обвести контур
чертежа основной
сплошной линией. На
этом построение основы
чертежа закончено.
Конструктивные линии чертежа
Конструктивные линии чертежа
основы плечевого изделия
основы плечевого изделия
Линия горловины спинки и
передаЛиния плеча
Линия низа рукава
Линия талии
Линия бокового
среза
Линия низа
изделия
Вопросы для
закрепления
1. Из каких деталей состоит чертеж
плечевого изделия с цельнокроеным
рукавом?
2. От каких мерок зависит размер
базисной сетки чертежа?
3. Чем отличается спинка от полочки?
Литература
1. Технология. Обслуживающий
труд: 7кл под ред. В.Д. Симоненко.
3-е изд., перераб. – М.: «Вентана
Граф» 2013г.;
2. Технология. 7кл. Поурочные
планы под ред. В.Д. Симоненко. –
Волгоград: Учитель. 2007г.
