Проецирование точек, принадлежащих поверхности геометрических тел

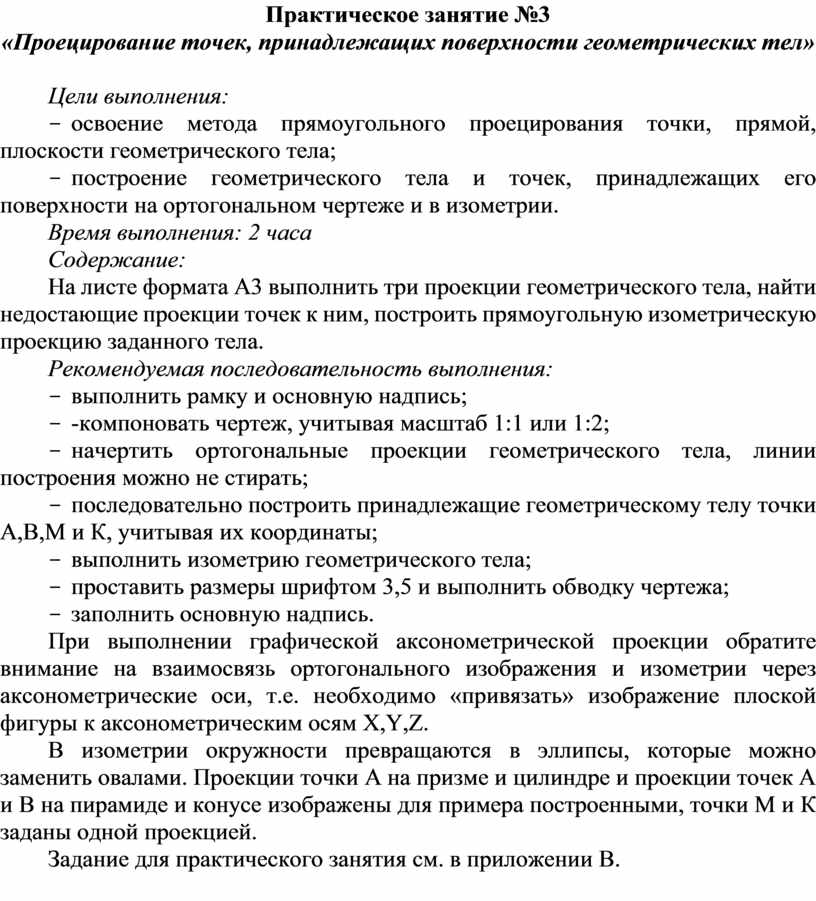

Практическое занятие №3

«Проецирование точек, принадлежащих поверхности геометрических тел»

Цели выполнения:

-  освоение метода прямоугольного проецирования точки, прямой, плоскости геометрического тела;

-  построение геометрического тела и точек, принадлежащих его поверхности на ортогональном чертеже и в изометрии.

Время выполнения: 2 часа

Содержание:

На листе формата А3 выполнить три проекции геометрического тела, найти недостающие проекции точек к ним, построить прямоугольную изометрическую проекцию заданного тела.

Рекомендуемая последовательность выполнения:

-  выполнить рамку и основную надпись;

-  -компоновать чертеж, учитывая масштаб 1:1 или 1:2;

-  начертить ортогональные проекции геометрического тела, линии построения можно не стирать;

-  последовательно построить принадлежащие геометрическому телу точки А,В,М и К, учитывая их координаты;

-  выполнить изометрию геометрического тела;

-  проставить размеры шрифтом 3,5 и выполнить обводку чертежа;

-  заполнить основную надпись.

При выполнении графической аксонометрической проекции обратите внимание на взаимосвязь ортогонального изображения и изометрии через аксонометрические оси, т.е. необходимо «привязать» изображение плоской фигуры к аксонометрическим осям Х,Y,Z.

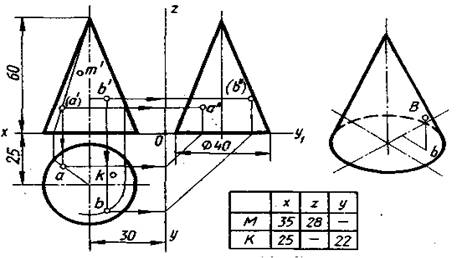

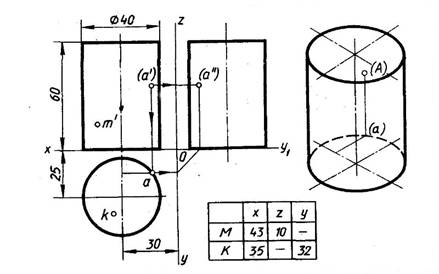

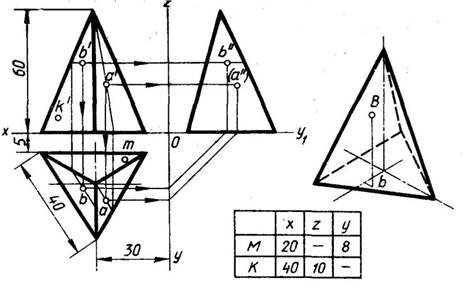

В изометрии окружности превращаются в эллипсы, которые можно заменить овалами. Проекции точки А на призме и цилиндре и проекции точек А и В на пирамиде и конусе изображены для примера построенными, точки М и К заданы одной проекцией.

Задание для практического занятия см. в приложении В.

Приложение В

Задание для практического занятия №3 «Проецирование точек, принадлежащих поверхности геометрических тел»

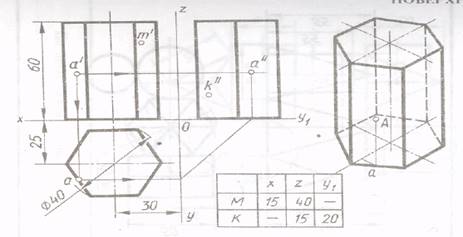

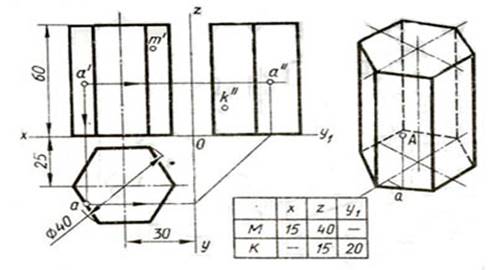

Варианты 1,6

Варианты 4,7,9

Варианты 3,8

Варианты 2,5,10
