Ф.И. ученика(цы)______________________                     Класс_____       Дата_____

Экспериментальная работа

Изучение явления электромагнитной индукции.

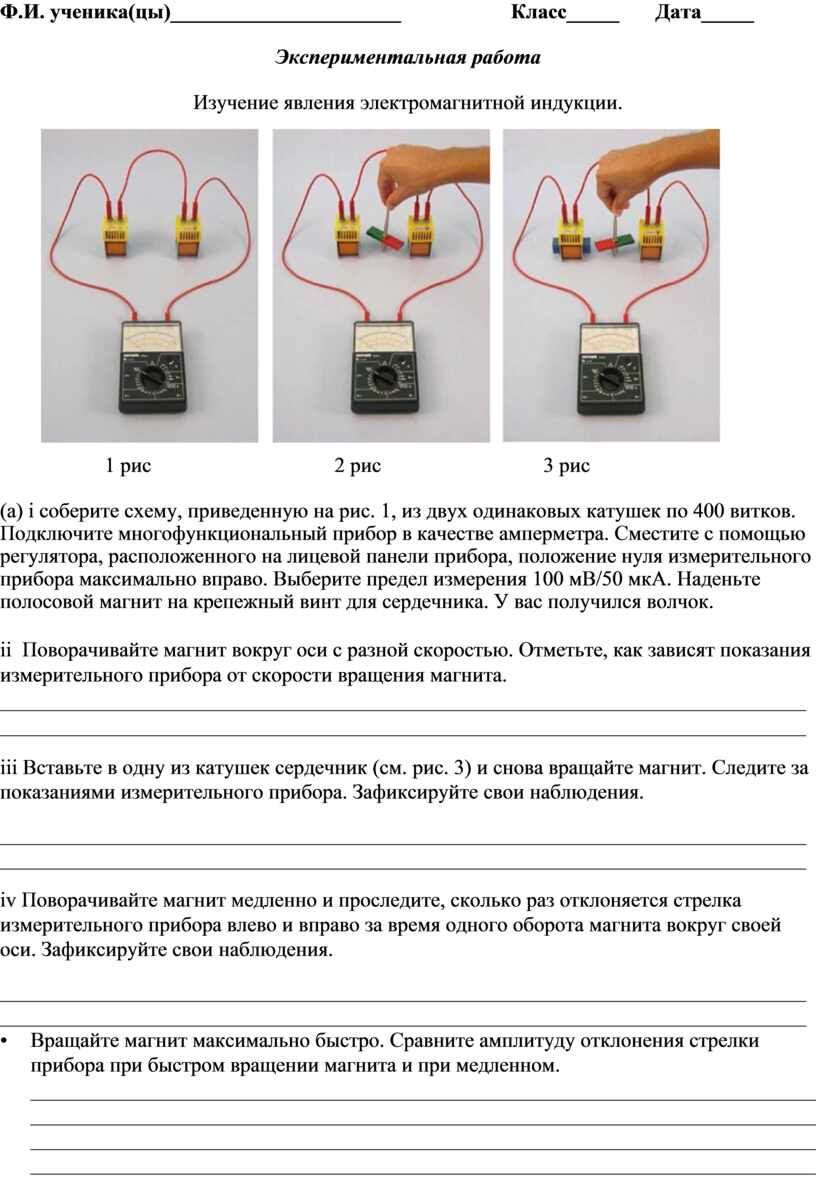

                    1 рис                                   2 рис                               3 рис

(а) i соберите схему, приведенную на рис. 1, из двух одинаковых катушек по 400 витков. Под­ключите многофункциональный прибор в качестве амперметра. Сместите с помощью регу­лятора, расположенного на лицевой панели прибора, положение нуля измерительного при­бора максимально вправо. Выберите предел измерения 100 мВ/50 мкА. Наденьте полосовой магнит на крепежный винт для сердечника. У вас получился волчок.

ii  Поворачивайте магнит вокруг оси с разной скоростью. Отметьте, как зависят показания изме­рительного прибора от скорости вращения магнита.

__________________________________________________________________________________________________________________________________________________________

iii Вставьте в одну из катушек сердечник (см. рис. 3) и снова вращайте магнит. Следите за пока­заниями измерительного прибора. Зафиксируйте свои наблюдения.

__________________________________________________________________________________________________________________________________________________________

iv Поворачивайте магнит медленно и проследите, сколько раз отклоняется стрелка измеритель­ного прибора влево и вправо за время одного оборота магнита вокруг своей оси. Зафиксируй­те свои наблюдения.

__________________________________________________________________________________________________________________________________________________________

•         Вращайте магнит максимально быстро. Сравните амплитуду отклонения стрелки прибора при быстром вращении магнита и при медленном.

_________________________________________________________________________________________________________________________________________________________________________________________________________________________________

___________________________________________________________________________

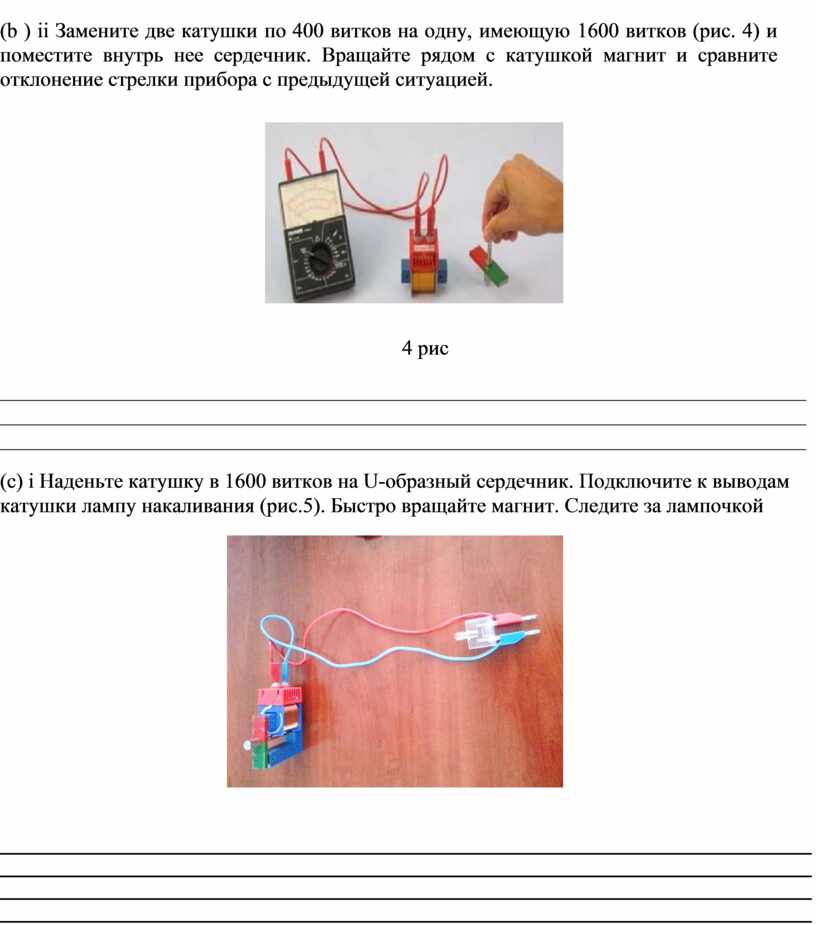

(b ) ii Замените две катушки по 400 витков на одну, имеющую 1600 витков (рис. 4) и поместите внутрь нее сердечник. Вращайте рядом с катушкой магнит и сравните отклонение стрелки прибора с предыдущей ситуацией.

                                                                             4 рис

_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________

(c) i Наденьте катушку в 1600 витков на U-образный сердечник. Подключите к выводам катушки лампу накаливания (рис.5). Быстро вращайте магнит. Следите за лампочкой

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
