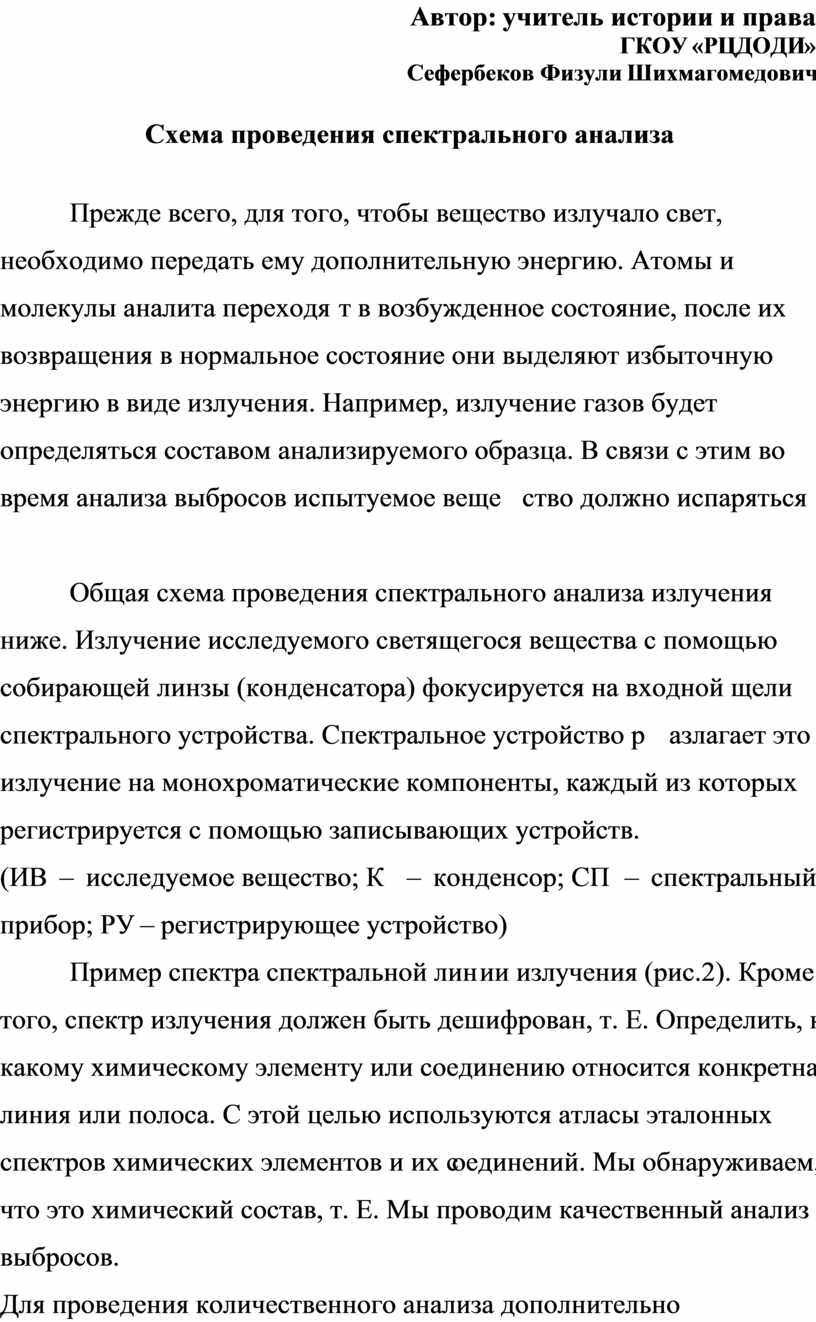

Схема проведения спектрального анализа

Прежде всего, для того, чтобы вещество излучало свет, необходимо передать ему дополнительную энергию. Атомы и молекулы аналита переходят в возбужденное состояние, после их возвращения в нормальное состояние они выделяют избыточную энергию в виде излучения. Например, излучение газов будет определяться составом анализируемого образца. В связи с этим во время анализа выбросов испытуемое вещество должно испаряться [11].

Общая схема проведения спектрального анализа излучения ниже. Излучение исследуемого светящегося вещества с помощью собирающей линзы (конденсатора) фокусируется на входной щели спектрального устройства. Спектральное устройство разлагает это излучение на монохроматические компоненты, каждый из которых регистрируется с помощью записывающих устройств.

 (ИВ – исследуемое вещество; К – конденсор; СП – спектральный прибор; РУ – регистрирующее устройство)

Пример спектра спектральной линии излучения (рис.2). Кроме того, спектр излучения должен быть дешифрован, т. Е. Определить, к какому химическому элементу или соединению относится конкретная линия или полоса. С этой целью используются атласы эталонных спектров химических элементов и их соединений. Мы обнаруживаем, что это химический состав, т. Е. Мы проводим качественный анализ выбросов.

Для проведения количественного анализа дополнительно необходимо измерить интенсивность отдельных линий или спектральных спектральных спектральных характеристик, для которых известно количественное содержание химического элемента или соединения, представляющего интерес.

Используя эталонные образцы, можно построить зависимость каждой линии от присутствия в реальной части от ее концентрации при тех же условиях. Чтобы обеспечить последнее условие на практике, мы используем калибровочную кривую в виде отношения I / Iref = f (C), где I / Iref - отношение интенсивности линии для сравнения.Измерив интенсивность линии в образце с неизвестной концентрацией примеси и используя градуировочный график, можно найти значение данной концентрации.

Схема анализа поглощения несколько отличается (рис.3). Для источника поглощения необходим источник излучения с непрерывным спектром. Таким образом, можно использовать лампу накаливания, разрядную лампу высокого давления, графитовый стержень, нагретый до высокой температуры при прохождении через него электрического тока. Испытуемое вещество помещается на путь светового луча перед спектральным прибором.

В остальном оптическая схема анализа поглощения аналогична схеме излучения. Абсолютный анализ в следующем порядке. Первоначально измеряя спектр самого источника излучения в интересующем нас диапазоне длин волн от мин до макс.В этом случае испытуемое вещество удаляют из светового луча. Затем на пути светового луча исследуемое вещество помещается и измеряется, проходя через него. Спектр развернут с использованием атласов. В результате устанавливается химический состав испытуемого вещества (качественный анализ поглощения).

Рис.3 Схема проведения абсорбционного анализа

(ИСС-источник излучения с непрерывным спектром, K-конденсатор, ИВ-исследуемое вещество, СР-спектральное устройство, РУ-менеджер)

Для количественного анализа необходимо измерить спектр поглощения эталонного образца. Для расчетов одна или несколько линий поглощения, наиболее характерные для данного химического элемента[10].

Все вышеуказанные методы спектрального анализа нашли свое применение в судебной медицине. В принципе, спектральный анализ с прибытием солей и металлов, устранение неисправностей. Он используется, прежде всего, при условии органических соединений, но также могут быть исследованы неорганические вещества.

Эти методы используются для проверки фальсификаций документов (идентификация зачеркнутых, заполненных или выцветших текстов, записей); выявление структуры ткани; обнаружение загрязняющих веществ на тканях (остатки минеральных масел, сажи) при дорожно-транспортных происшествиях и огнестрельных ранениях; следы крови и т. д., расположенные на пестрых, ярких вещах.

Применение методов аналитической химии в экспертной работе в значительной степени способствует эффективному проведению расследования и испытания.

Среди инструментальных аналитических методов широко используются приложения в судебно-медицинской экспертизе, различные варианты спектрального анализа. Преимущества спектральных методов - надежность, информативность, быстрый анализ, возможность автоматизации измерений, наличие разнообразных методов математической обработки результатов[1].
