Синтаксисические диаграммы Паскаля

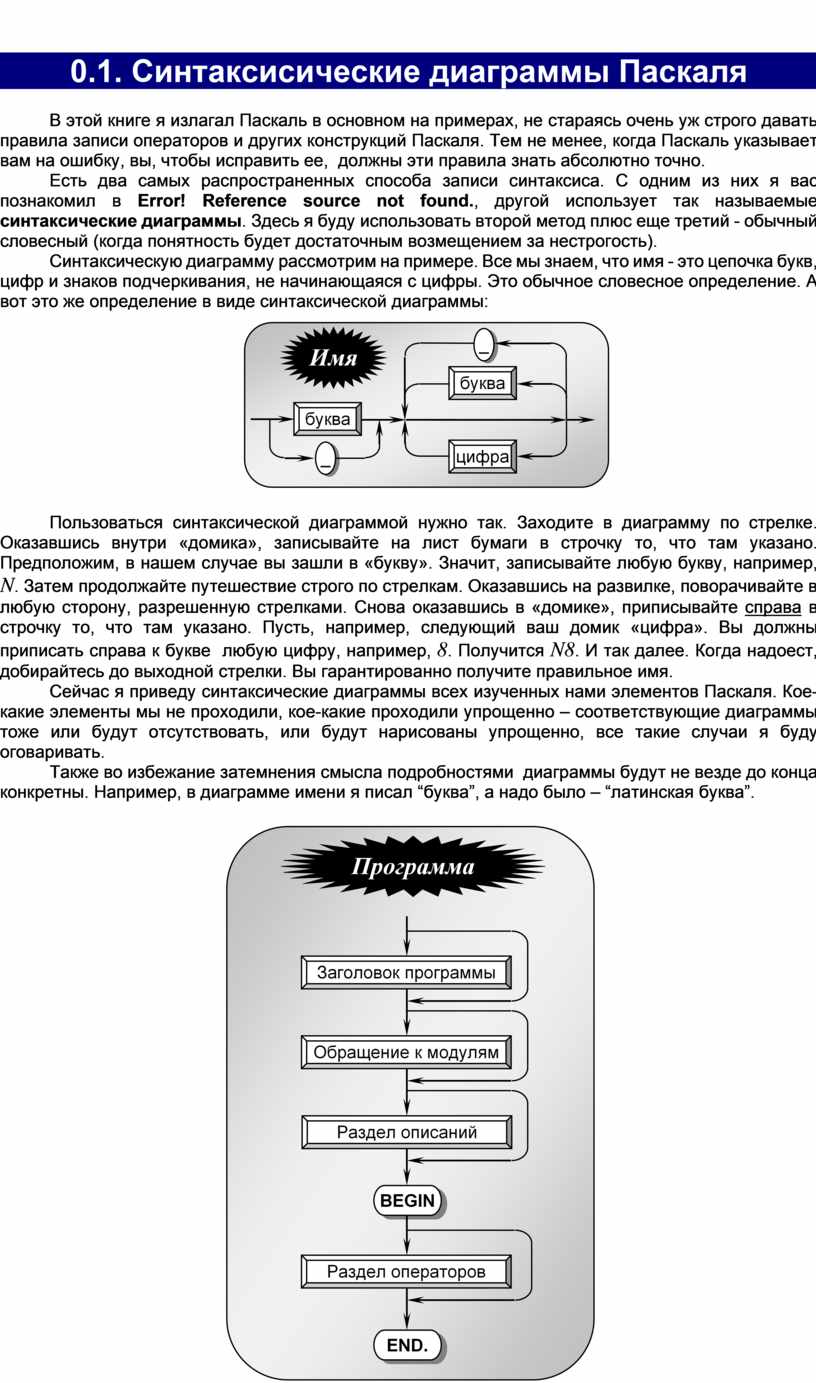

0.1. Синтаксисические диаграммы Паскаля

В этой книге я излагал Паскаль в основном на примерах, не стараясь очень уж строго давать правила записи операторов и других конструкций Паскаля. Тем не менее, когда Паскаль указывает вам на ошибку, вы, чтобы исправить ее,  должны эти правила знать абсолютно точно.

Есть два самых распространенных способа записи синтаксиса. С одним из них я вас познакомил в 5.2, другой использует так называемые синтаксические диаграммы. Здесь я буду использовать второй метод плюс еще третий - обычный словесный (когда понятность будет достаточным возмещением за нестрогость).

Синтаксическую диаграмму рассмотрим на примере. Все мы знаем, что имя - это цепочка букв, цифр и знаков подчеркивания, не начинающаяся с цифры. Это обычное словесное определение. А вот это же определение в виде синтаксической диаграммы:





















Пользоваться синтаксической диаграммой нужно так. Заходите в диаграмму по стрелке. Оказавшись внутри «домика», записывайте на лист бумаги в строчку то, что там указано. Предположим, в нашем случае вы зашли в «букву». Значит, записывайте любую букву, например, N. Затем продолжайте путешествие строго по стрелкам. Оказавшись на развилке, поворачивайте в любую сторону, разрешенную стрелками. Снова оказавшись в «домике», приписывайте справа в строчку то, что там указано. Пусть, например, следующий ваш домик «цифра». Вы должны приписать справа к букве  любую цифру, например, 8. Получится N8. И так далее. Когда надоест, добирайтесь до выходной стрелки. Вы гарантированно получите правильное имя.

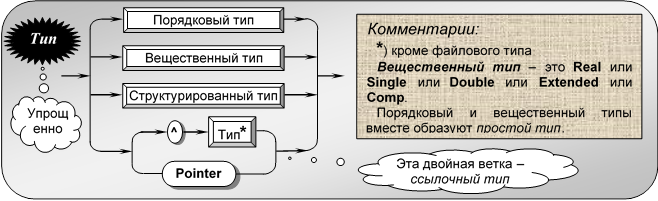

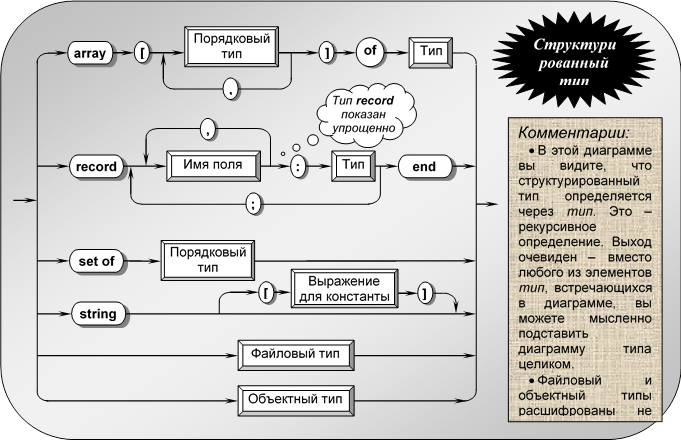

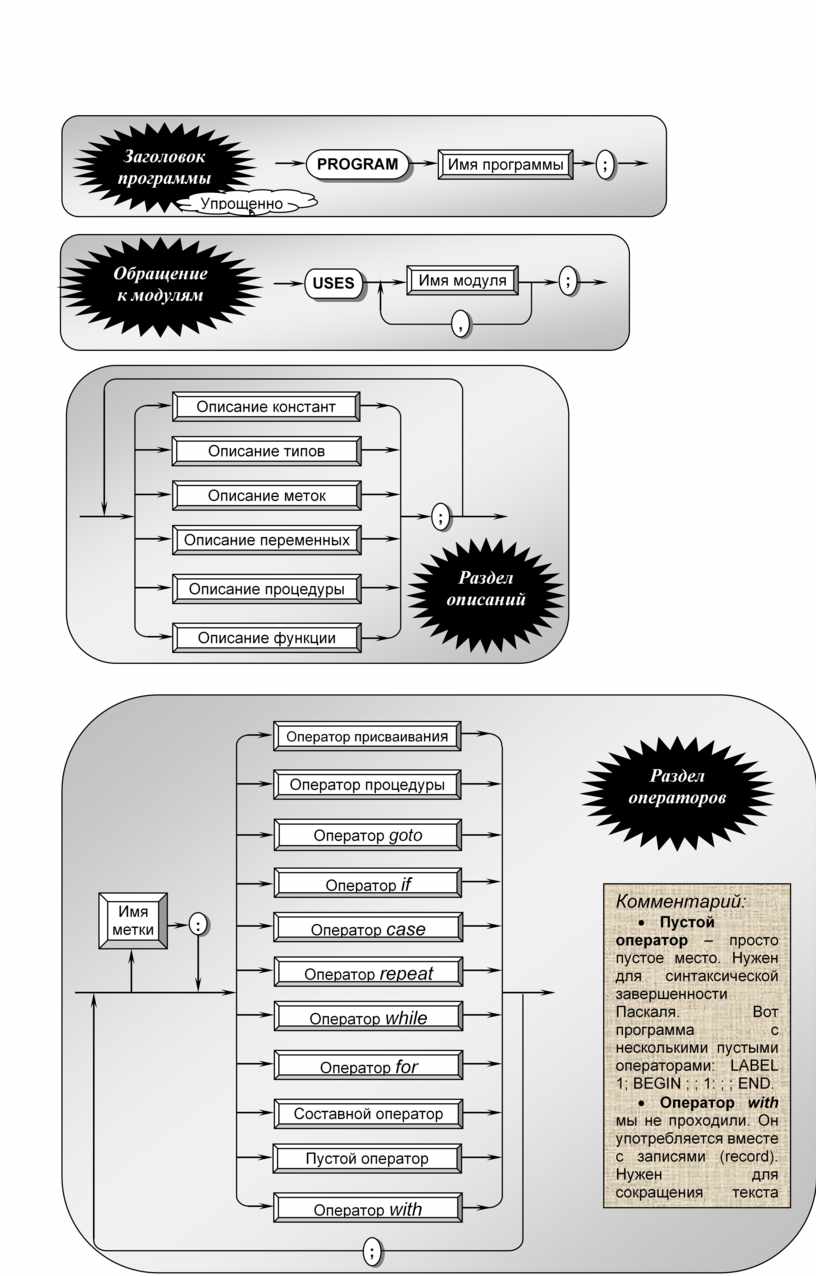

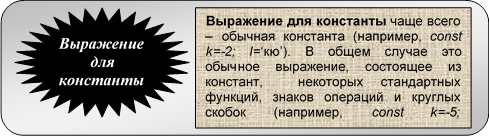

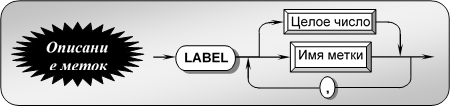

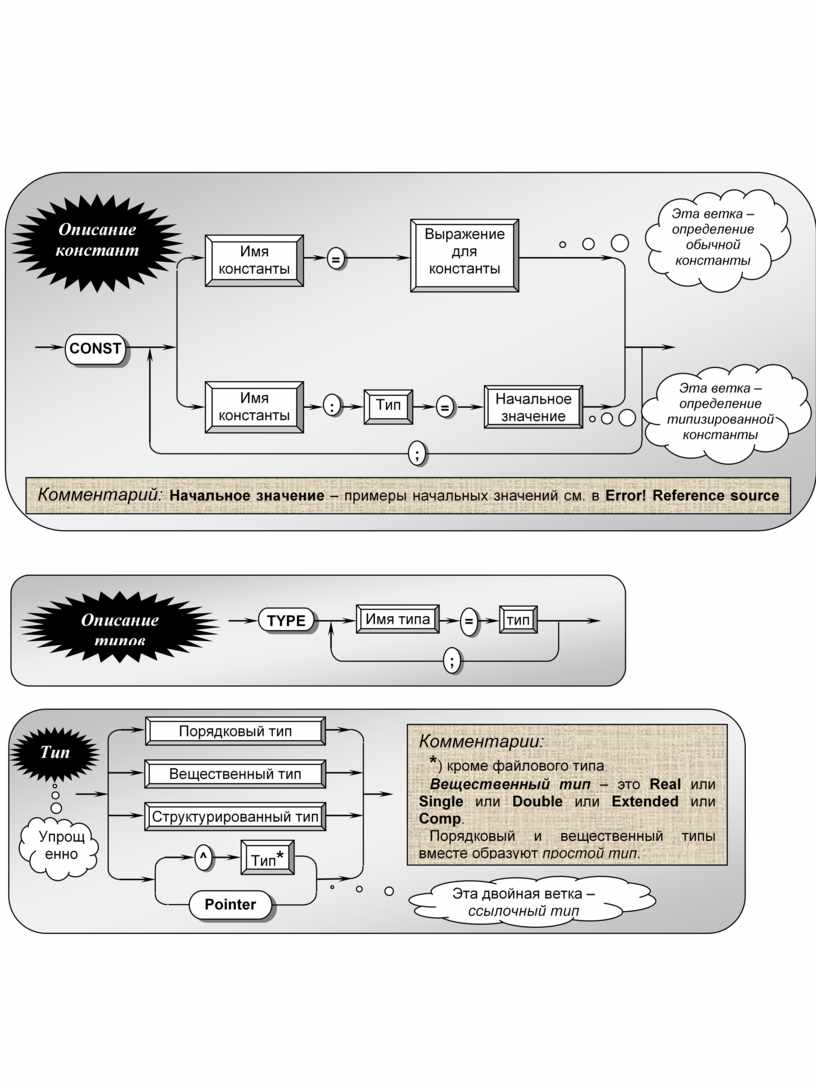

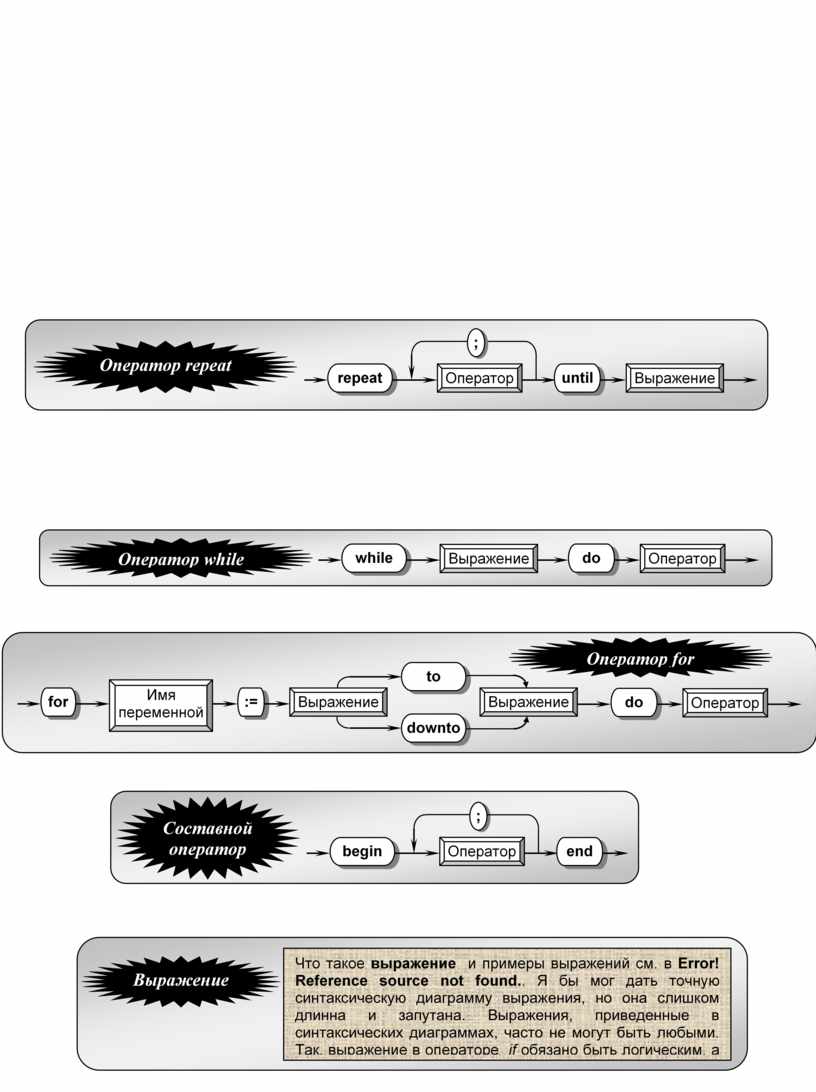

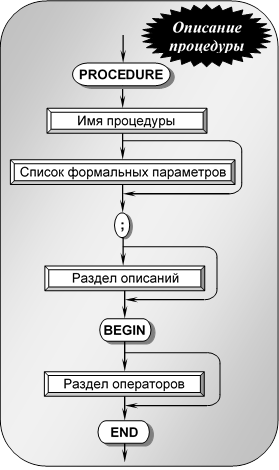

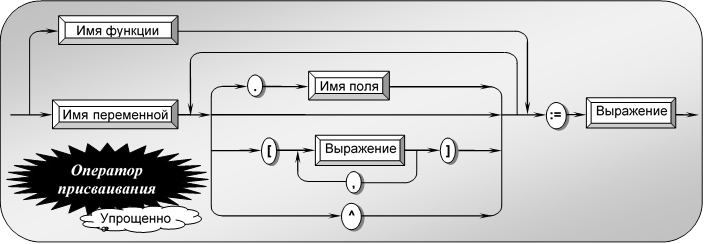

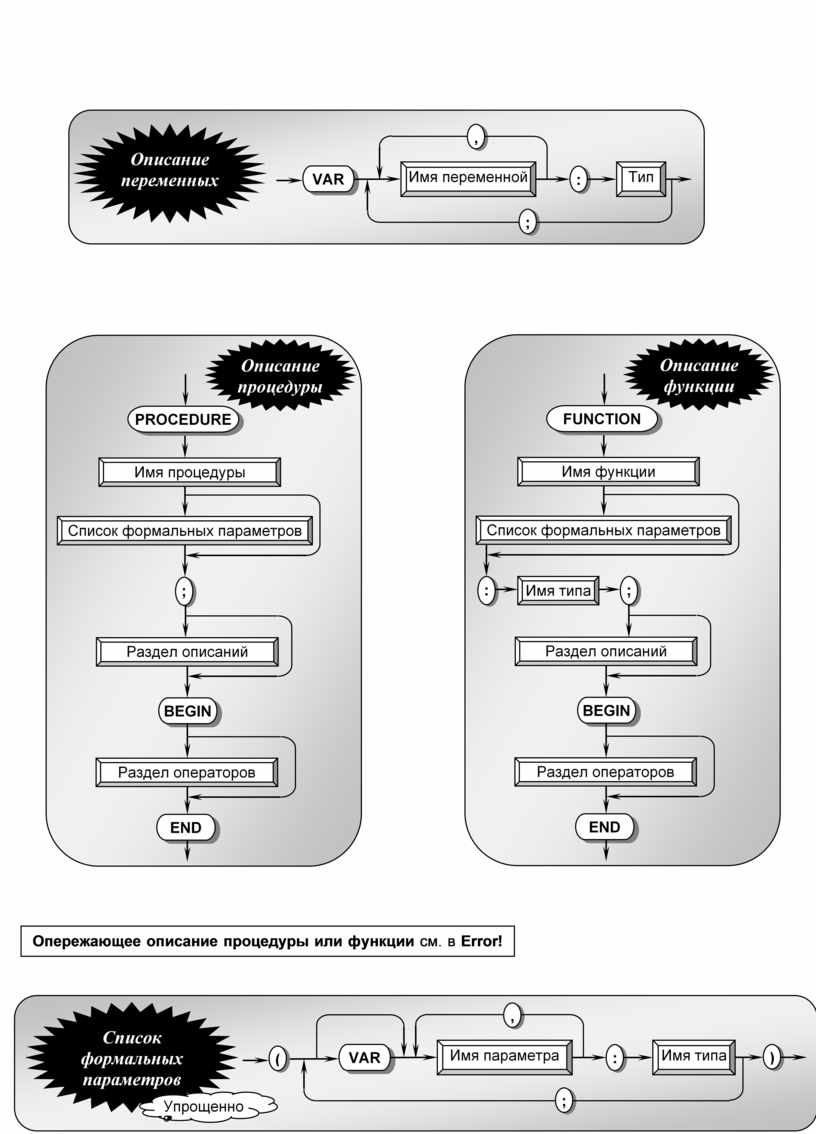

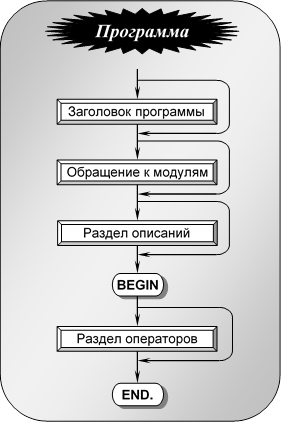

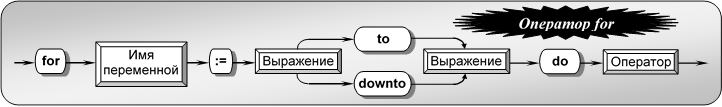

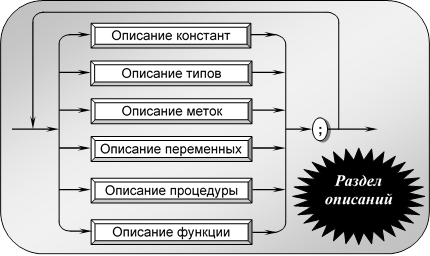

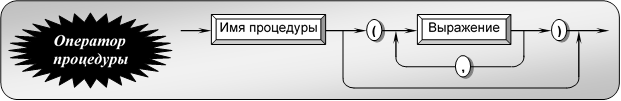

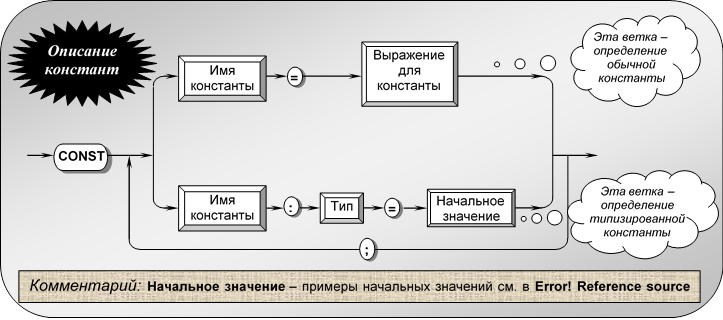

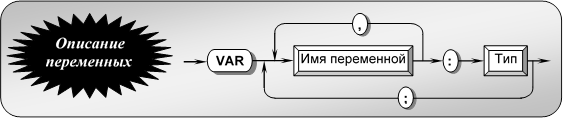

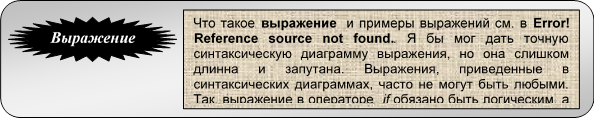

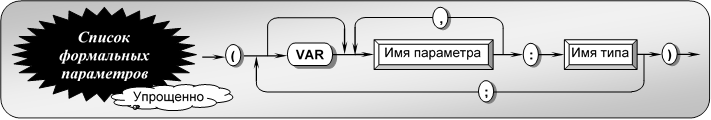

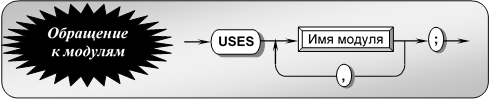

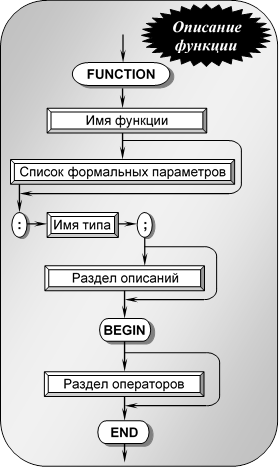

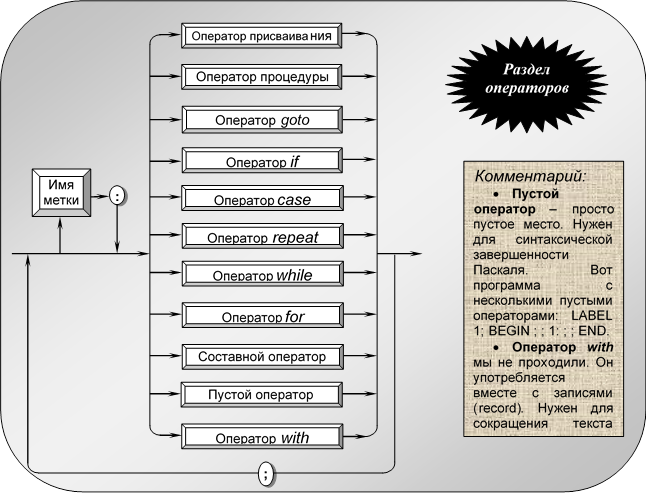

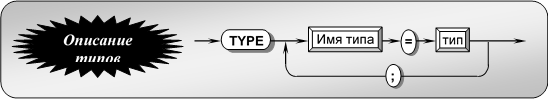

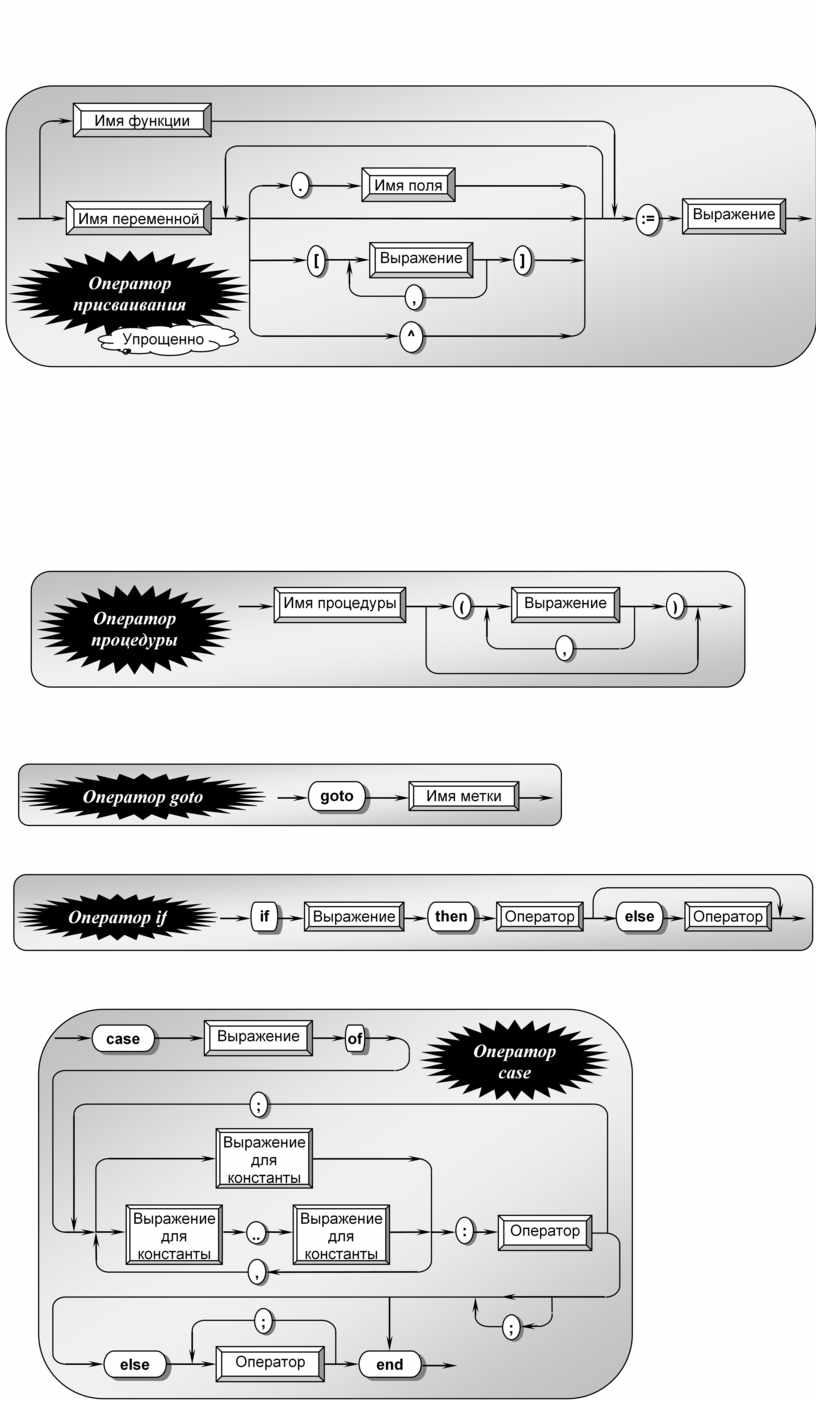

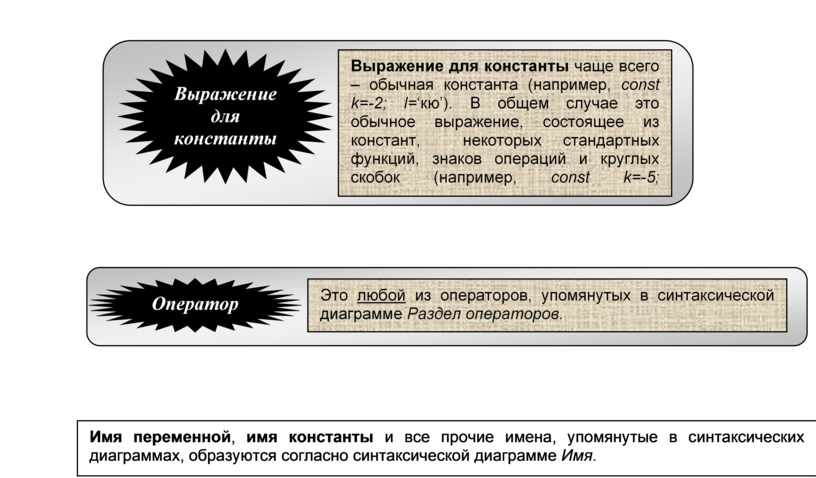

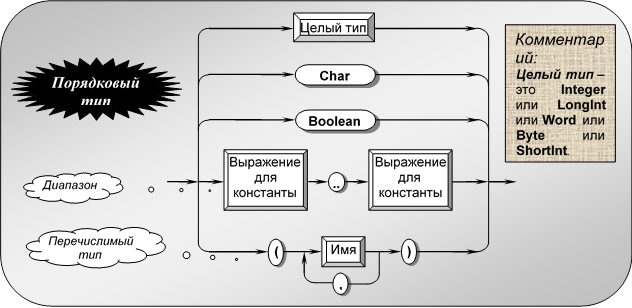

Сейчас я приведу синтаксические диаграммы всех изученных нами элементов Паскаля. Кое-какие элементы мы не проходили, кое-какие проходили упрощенно – соответствующие диаграммы тоже или будут отсутствовать, или будут нарисованы упрощенно, все такие случаи я буду оговаривать.

Также во избежание затемнения смысла подробностями  диаграммы будут не везде до конца конкретны. Например, в диаграмме имени я писал “буква”, а надо было – “латинская буква”.
