Компьютеризированная томография

Значительное ограничение имеет обычное рентгеновское изображение.

Поскольку рентгеновское излучение по существу является двумерным теневое изображение, оно показывает кости, органы и т. д. при различные глубины внутри тела, наложенные на друг друга. Например, на рис. 32.15 это сложно чтобы отличить кости передней и задней части грудная клетка. Th можно преодолеть, взяв несколько изображений при разных углах. Опытный рентгенолог может затем изучите эти изображения и выведите то, что происходит внутри пациента. Изобретательный метод расширения этого подхода

был изобретен Джеффом Рей Хаунсфилдом и его коллеги из EMI в Великобритании в 1971 году.

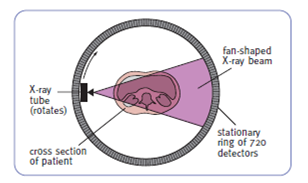

компьютеризированный сканер осевой томографии (CAT сканер или сканер КТ). Рисунок 32.16 иллюстрирует принцип современного сканера.

• Пациент находится в вертикальном кольце рентгеновских детекторов.
• Рентгеновская трубка вращается вокруг кольца, подвергая
пациент к веерообразному лучу рентгеновских лучей со всех сторон.
• Детекторы, расположенные напротив трубки, посылают электронные записи
к компьютеру.
• Программное обеспечение компьютера создает трехмерную
образ пациента.
• Рентгенограф может просматривать изображения «срезов» через
пациента на экране компьютера.

Сканеры CAT претерпели множество изменений поскольку они были сначала изобретены. В пятом поколении сканера, кровать пациента медленно скользит по кольцо детекторов по мере того, как рентгеновская трубка вращается. Трубка таким образом, прослеживает спиральный путь вокруг пациента, позволяя собирать информацию о все тело.

На рисунке 32.17 показан ребенок, прошедший проверку CAT.

На мониторе вы видите поперечное сечение голова пациента.

Эта техника называется компьютеризированной осевой томография, потому что он полагается на компьютер для управления сканирование и сбор и управление

данные для создания изображений; потому что рентгеновская трубка вращается вокруг оси; и потому, что он производит изображения фрагментов через пациента - греческое слово tomos означает срез. Создание изображения Поскольку рентгеновская трубка вращается вокруг тела сотен фрагментов информации собраны, и изображение построен. Как показано на рис. 32.18, мы представляем себе тело делится на большое количество крошечных кубы называются вокселями. (То есть то же самое, что и деление двумерное

изображение в двумерный массив пикселей, но трехмерное тело должно быть разделено на3-D массив вокселей.)
