Электрическая цепь и ее составные части

Добро пожаловать Физика 8класс

Добро пожаловать

Физика
8класс

Учитель КОНЮШЕНКО Т.Л.

Сосновская СШ

Электрическая цепь и её составные части»

тема :
«Электрическая цепь и её составные части»

Проверка д/з

Для опыта тебе понадобится: Прочное бумажное полотенце; пищевая фольга; ножницы; медные монеты; поваренная соль; вода; два изолированных медных провода; маленькая лампочка (1,5

Для опыта тебе понадобится:
Прочное бумажное полотенце; пищевая фольга; ножницы; медные монеты; поваренная соль; вода; два изолированных медных провода; маленькая лампочка (1,5 В).

Твои действия:
Раствори в воде немного соли;
Нарежь аккуратно бумажное полотенце и фольгу на квадратики чуть крупнее монет;
Намочи бумажные квадратики в солёной воде;
Положи друг на друга стопкой: медную монету, кусочек фольги, снова монету, и так далее несколько раз. Сверху стопки должна быть бумага, внизу – монета.
Защищённый конец одного провода подсунь под стопку, второй конец присоедини к лампочке. Один конец второго провода положи на стопку сверху, второй тоже присоедини к лампочке. Что получилось?

д/з Домашний проект. Сделай батарейку.

Источник тока Для того, чтобы использовать энергию электрического тока, нужно прежде всего иметь источник тока

Источник тока
Для того, чтобы использовать энергию электрического тока, нужно прежде всего иметь источник тока.

Электрическую энергию от источника тока нужно доставить к потребителю

Электрическую энергию от источника тока нужно доставить к потребителю

Потребители Электродвигатели, лампы, плитки, электробытовые приборы называют приёмниками или потребителями электрической энергии

Потребители
Электродвигатели, лампы, плитки, электробытовые приборы называют приёмниками или потребителями электрической энергии.

Провода Электрическую энергию нужно доставить к приёмнику

Провода
Электрическую энергию нужно доставить к приёмнику. Для этого приёмник соединяют с источником электрической энергии проводами.

Замыкающие устройства Чтобы включать и выключать в нужное время приёмники электрической энергии применяют замыкающие и размыкающие устройства: ключи, рубильники, кнопки, выключатели

Замыкающие устройства
Чтобы включать и выключать в нужное время приёмники электрической энергии применяют замыкающие и размыкающие устройства: ключи, рубильники, кнопки, выключатели.

Электрическая цепь Источник тока, приёмники, замыкающие устройства, соединённые между собой проводами, составляют электрическую цепь

Электрическая цепь
Источник тока, приёмники, замыкающие устройства, соединённые между собой проводами, составляют электрическую цепь.

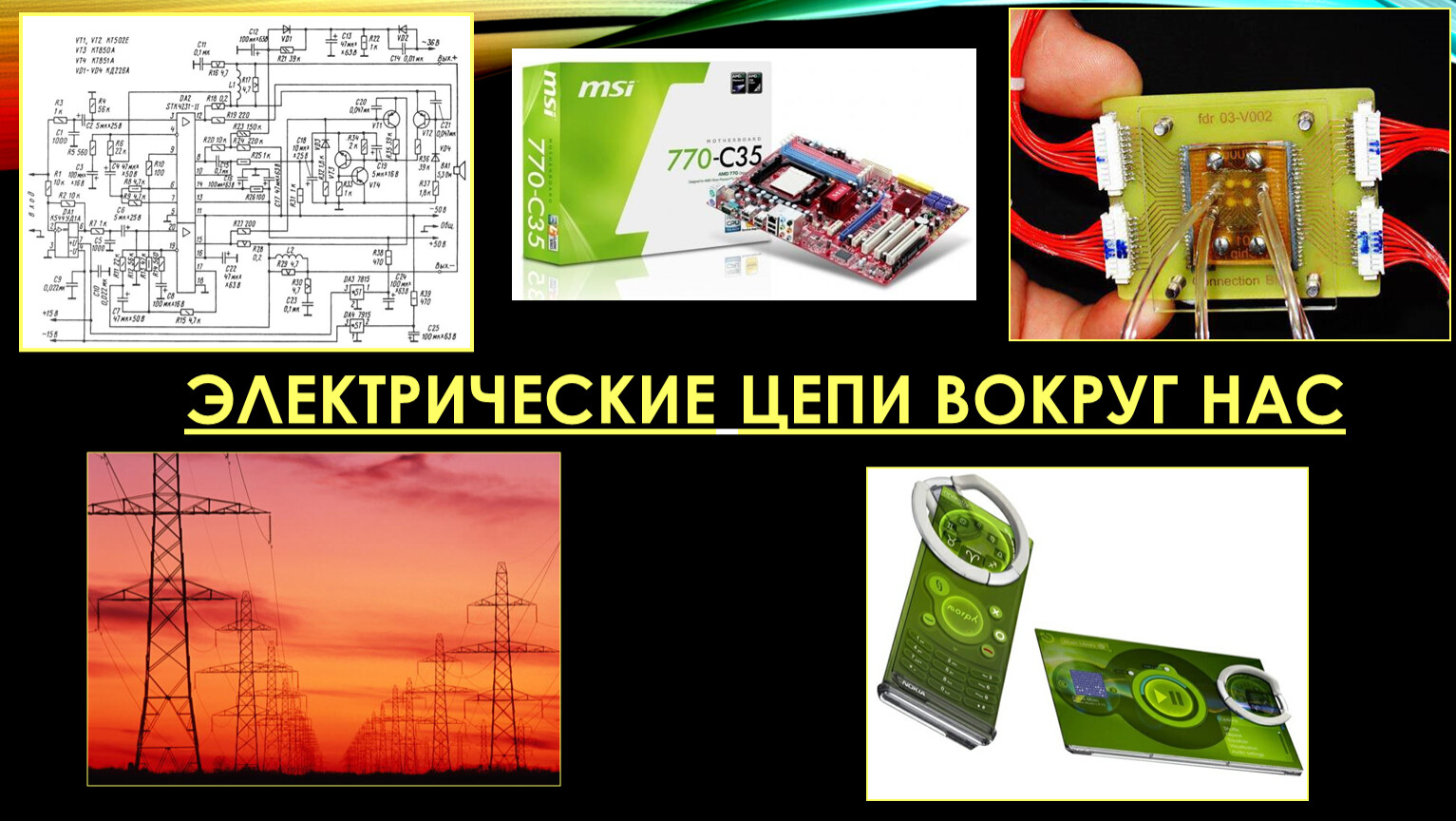

Электрические цепи вокруг нас

Электрические цепи вокруг нас

Чтобы в цепи возник электрический ток, она должна быть замкнутой!

Чтобы в цепи возник электрический ток, она должна быть замкнутой!
Источника тока
Потребителя электроэнергии
Соединительных проводов
Замыкающего устройства
Простейшая электрическая цепь состоит из:

Замкнутая цепь Цепь называется замкнутой, если она состоит только из проводников электричества

Замкнутая цепь
Цепь называется замкнутой, если она состоит только из проводников электричества.

В замкнутой цепи ток от источника поступает к потребителю

В замкнутой цепи ток от источника поступает к потребителю
Потребитель
Источник тока
Замыкающее устройство
Регистрирующее ток устройство

Выполните задание: На рисунке представлена простейшая электрическая цепь

Выполните задание:
На рисунке представлена простейшая электрическая цепь. Перечислите её составные части.

Электрическая схема Чертежи, на которых изображены способы соединения электрических приборов в цепь, называют схемами

Электрическая схема
Чертежи, на которых изображены способы соединения электрических приборов в цепь, называют схемами.

Условные обозначения Для удобства изображения электрических цепей приборы на рисунках обозначают общепринятыми условными знаками

Условные обозначения
Для удобства изображения электрических цепей приборы на рисунках обозначают общепринятыми условными знаками.
