  Приложение 1

Физический диктант «Постоянный ток»

1.Электрический ток это ..................

2.Условия возникновения тока :...............................................................................................................................................................................................................................................................................................................................................................................................................................................................

3.Электрический ток направлен от.....................................................................

4.Электрическая цепь это ............................................................................................................................................

 электрическая цепь состоит ......................................................................................................................................................................................................................................................................................................................

5.Действия электрического тока: ..............................................................................................................................................................................................................................................................................................................

6.Сила тока это ...................................................................................

7.Сторонние силы это ................................................................................................

8.Электродвижущая сила это



 .............................................................................................................................................

9.Закон Ома для участка цепи..........................................................................................

10.Устойство гальванического элемента .................................................................................................................................................................................................................................................................................................................................................................................................................................................................



Приложение 2

Теория

Задание 1

 (T) Собери следующую цепь и поробуй включить и выключить ключ. Что заметил? Почему изменяются показания вольтметра?

Ток көзінің ішіндегі бөгде күштер қандай да бір энергия түрін электр энергиясына түрлендіреді де, электр зарядтарын бөліп, жұмыс атқарады. Тұйықталған тізбекте пайда болған электр өрісі тізбектің сыртқы және ішкі бөліктерінде жұмыс атқарады:

Теңдеуді зарядқа бөлейік, сонда

ЭҚК дегеніміз бірлік зарядты ток көзінің бір клеммасынан екінші клеммасына тасымалдау кезінде істелген сыртқы күштер жұмысына тең физикалық шама болса, ал кернеу бірлік зарядты тізбек бөлігімен тасымалдауда атқарылған электр өрісінің жұмысын беріледі. Олай болса:       немесе  мұнда —ЭҚК,  –сыртқы тізбектегі кернеу, ал  –ішкі кедергідегі кернеудің түсуі.



Задание 2



Потенциалом точки цепи называется напряжение между данной точкой и заземлённой.Одну точку цепи заземляем.

1. Рассчитаем ток в цепи

2. При переходе через источник в режиме генератора потенциал повышается на величину ЭДС минус падение напряжения внутри источника.

3. При переходе через источник в режиме потребителя потенциал понижается на величину ЭДС и на величину падения напряжения внутри источника.

4. При переходе через резистор потенциал понижается на величину падения напряжений в нём.

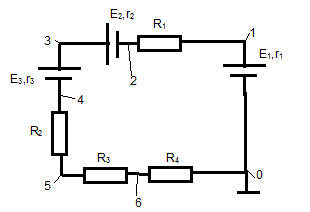

Дано: E1=25 B, E2=35 B, E3=18 B, r1=2 Ом, r2=1 Ом, r3=2 Ом, R1=12 Ом,  R2=5 Ом,  R3=14 Ом,  R4= 6 Ом Определить потенциалы точек цепи.

Вычислим силу тока в цепи

I=( E1+E2-E3)/(r1 +r2  +r3 +R1 +R2+R3 +R4)=1 A

Определим потенциалы точек цепи

φ1= φ0+E1-Ir1=0+25-2=23 B

φ2= φ1-IR1=23-12=11 B

φ3= φ2+E2-Ir2=11+35-1=45 B

φ4= φ3-E3-Ir3=45-18-2=25 B

φ5= φ4-IR2=25-5=20 B

φ6= φ5-IR3=20-14=6 B

φ0= φ6-IR4=6-6=0 B
