Физика 10_Магнитное поле_задания к уроку

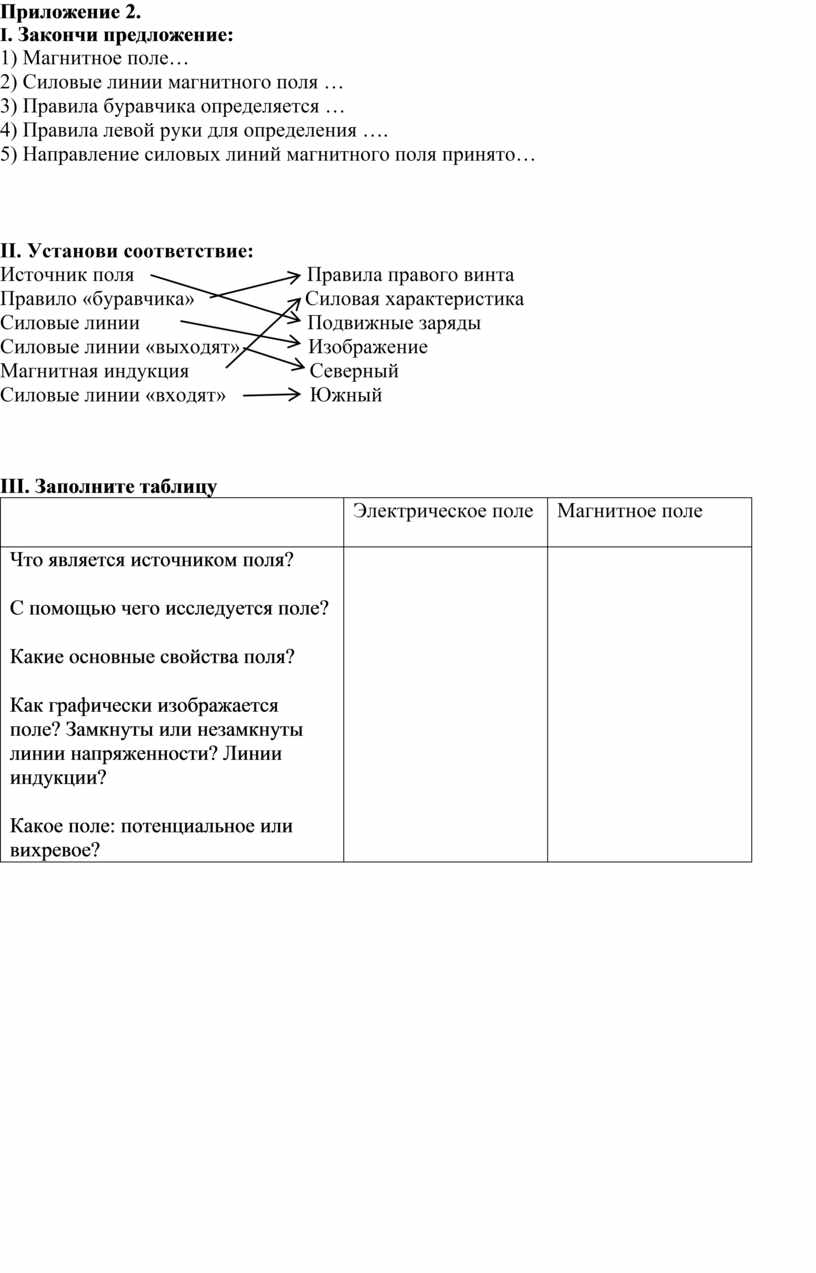

Приложение 2.

I. Закончи предложение:

1) Магнитное поле…

2) Силовые линии магнитного поля …

3) Правила буравчика определяется …

4) Правила левой руки для определения ….

5) Направление силовых линий магнитного поля принято…

II. Установи соответствие:

Источник поля                                 Правила правого винта

Правило «буравчика»                     Силовая характеристика

Силовые линии                                Подвижные заряды

Силовые линии «выходят»             Изображение

Магнитная индукция                       Северный

Силовые линии «входят»                Южный

III. Заполните таблицу

Приложение 3. Используя правило «буравчика» («правой руки») определите:

1. На рисунке изображен проволочный виток, по которому течет электрический ток в направлении, указанном стрелкой. Виток расположен в горизонтальной плоскости. В центре витка вектор индукции магнитного поля направлен

 1) вертикально вниз   2) вертикально вверх   3) влево   4) вправо

2. По двум тонким прямым проводникам, параллельным друг другу, текут одинаковые токи I. Как направлен вектор индукции создаваемого ими магнитного поля в точке С?

 1) к нам        2) от нас     3) вверх         4) вниз

3. На рисунке изображен проволочный виток, по которому течет электрический ток в направлении, указанном стрелкой.  Виток расположен в вертикальной плоскости. В центре витка вектор индукции магнитного поля тока направлен

1) вправо                           2) вертикально вниз

3) вертикально вверх       4) влево

4. На рисунке изображен проводник, по которому течет электрический ток в направлении, указанном стрелкой. В точке А вектор индукции магнитного поля направлен

1) вертикально вниз        2) вертикально вверх

3) влево                            4) вправо

5. К магнитной стрелке (северный полюс затемнен, см. рисунок), которая может поворачиваться вокруг вертикальной оси, перпендикулярной плоскости чертежа, поднесли постоянный полосовой магнит.

При этом стрелка

 1) повернется на 180⁰                                       2) повернется на  90⁰по часовой стрелке

3) повернется на  90⁰против часовой стрелки     4) останется в прежнем положении

(выделенные красным цветом цифры означают правильные ответы)
