ФОНД ОЦЕНОЧНЫХ СРЕДСТВ ПО УЧЕБНОЙ ДИСЦИПЛИНЕ





ОП. 01 ИНЖЕНЕРНАЯ ГРАФИКА

(индекс и наименование дисциплины)





специальность

26.02.05 Эксплуатация судовых энергетических установок

подготовки

26.02.03 Судовождение



23.02.03 Техническое обслуживание и ремонт



автомобильного транспорта







уровень среднего профессионального образования

Специалист среднего звена











Год приёма

2019













Севастополь 2019

Фонд оценочных средств разработан на основе рабочей программы и календарно-тематического плана дисциплины

 ____ОП.01 Инженерная графика_________________________________________

(индекс и название дисциплины)

специальностей среднего профессионального образования:

__26.02.05 Эксплуатация судовых энергетических установок__________________

__26.02.03 Судовождение________________________________________________

__23.02.03 Техническое обслуживание и ремонт автомобильного транспорта ____



Разработчик:

___Минаев Н.А., преподаватель___________________________________________

                             Ф.И.О., должность





Рассмотрено и одобрено на заседании ЦК (выпускающей)

«Автомеханических дисциплин»

Протокол  №     от

«___»______________20__ г.



____________/ Н.А. Минаев /







Рассмотрено и одобрено на заседании ЦК (выпускающей)

«Судомеханических дисциплин»

Протокол  №     от

«___»______________20__ г.



____________/ В.В. Пронина /



Рассмотрено и одобрено на заседании ЦК (выпускающей)

«Судовождения»

Протокол  №     от

«____»________________20__ г.



___________/ М.Н. Пожарова /





Согласовано:



Методист _____________/ В.В. Павлушина /



«___»______________20___ г.


















Наименование темы



Текущий контроль

Раздел 1. Геометрическое черчение

Т



Тема 1.1. Основные сведения по оформлению чертежей

ПЗ



Тема 1.2. Правила вычерчивания контуров технических деталей

ПЗ



Раздел 2. Проекционное черчение

Т



Тема 2.1. Основы начертательной геометрии

ПЗ



Тема 2.2. Проецирование геометрических тел

ПЗ



Тема 2.3. Аксонометрические проекции.

ПЗ



Тема 2.4. Сечение геометрических тел плоскостями

ПЗ

Тема 2.5. Взаимное пересечение поверхностей тел

ПЗ

Раздел 3. Техническое черчение

Т

Тема 3.1. Правила разработки и оформления конструкторской и технологической документации

ПЗ

Тема 3.2. Изображения, виды, разрезы, сечения

ПЗ, КР

Тема 3.3. Эскизы деталей и рабочие чертежи

ПЗ

Тема 3.4. Винтовые поверхности и изделия с резьбой

ПЗ

Тема 3.5. Разъемные и неразъемные соединения. Общие сведения об изделиях и составление сборочных чертежей

ПЗ

Раздел 4. Чтение и деталирование чертежей

Т

Тема 4.1. Особенности чтения и порядок деталирования чертежей

ПЗ

ЗАЧЁТ

ПЗ, Т



Условные обозначения:

ПЗ – практическое занятие

КР – контрольная работа

Т – тестирование




КОМПЛЕКТ ТЕСТОВЫХ ЗАДАНИЙ

для промежуточного контроля знаний обучающихся

Содержание тестового задания

Варианты ответов

Тема 1.1. Основные сведения по оформлению чертежей

1

Отношение линейных размеров изображения к линейным размерам объекта называется -

_______________

2

Какой из перечисленных масштабов не предусмотрен стандартом?

                         1.   1:2

                         2.   1:2.5

                         3.   1:3

                         4.   1:5

3

Какие размеры имеет лист формата А4?

                1.   210х297

             2.   420х594

             3.   594х841

             4.   297х420

4

На каком формате основная надпись размещается вдоль короткой стороны

1.      А1

2.      А2

3.      А3

4.      А4

5

Размер шрифта h определяется следующими элементами

1. Высотой строчных букв;

2. Высотой прописных букв;

3. Толщиной линии шрифта;

4. Расстоянием между буквами

6

 Какая линия применяется для нанесения выносных и размерных линий?

7

Какая линия применяется для нанесения осей симметрии и центровых линий?

8

  Какой линией обводят контур детали и выполняют рамку на чертеже

Тема 1.2. Правила вычерчивания контуров технических деталей

9

 Какой цифрой обозначается на чертеже штриховая линия?

10

 Как называется тип линии обозначенный цифрой 3?

1)      Сплошная основная

2)      Штриховая

3)      Волнистая

4)      Тонкая сплошная

5)      Штрихпунктирная

11

 Какая из линий чертежа имеет наибольшую толщину?

12

Какая линия служит для выполнения невидимого контура?

13

 В каких единицах измерения задаются размеры на чертежах?

1. м

  2. см

   3. мм

  4. дм

14

 На каком рисунке размерное число нанесено правильно?

15

В каких случаях допускается заменять стрелки на размерных линиях засечками или точками?

1.      При большом количестве размеров;

2.      При недостаточном месте для стрелок;

3.      При нанесении стандартных размеров.

16

На каком рисунке размер радиуса дуги проставлен правильно?

17

 На каком рисунке размер диаметра окружности нанесен правильно?

18

На каком примере размер угла в градусах нанесен правильно?

19

 На каком рисунке проведены правильно центровые линии, если диаметр окружности более12 мм?

20

На каком расстоянии от контура рекомендуется проводить размерные линии?



1.  Не более 10 мм;

2.  От 7 до 10 мм;

3.  От 6 до 10 мм;

4.  Не более 15 мм;

21

Какие размеры проставляются при выполнении чертежа в масштабе, отличном от 1:1?







1.Те размеры, которые имеет изображение на чертеже;

2.Увеличение в два раза;

3.Независимо от масштаба изображения ставятся реальные размеры изделия;

4. Размеры должны быть увеличены или уменьшены в соответствии с масштабом

22

Чему должен быть равен раствор циркуля при делении окружности на шесть равных частей?



1. Диаметру окружности.

2. Половине радиуса окружности.

3.Двум радиусам окружности.

4. Радиусу окружности.

23.

В каком месте должна находиться точка сопряжения дуги с дугой?



1.В центре дуги окружности большего радиуса;

2.На линии, соединяющей центры сопряжений дуг;

3.В центре дуги окружности меньшего радиуса;

4.В любой точке дуги окружности большего радиуса;

Тема 2.1. Основы начертательной геометрии

24

Каковы названия основных плоскостей проекций:



1) фронтальная, горизонтальная, профильная

2) центральная, нижняя, боковая

3 передняя, левая, верхняя

4) передняя, левая боковая, верхняя

25

На фронтальной плоскости изображается



1) вид слева

2) вид сверху

3) вид справа

4) вид спереди

26

Как называется плоскость проекций X0Y?

1) Фронтальная

2) Профильная

3) Горизонтальная

4) Главная

Тема 2.2. Проецирование геометрических тел

27

На какой проекции комплексного чертежа лежит точка А, заданная тремя проекциями?

1) Фронтальной

2) Горизонтальной

3) Профильной

4) Точка не относится ни к какой проекции

28

Точка может быть однозначно определена в пространстве, если она спроецирована?



1)    На две плоскости проекций;

2)    На одну плоскость проекций;

3)    На ось х;

4)    На три плоскости проекций;

5)    На плоскость проекций V.

29

Фронтально-проецирующая прямая - это прямая, которая?



1)    Параллельно оси х;

2)    Перпендикулярно плоскости V;

3)    Перпендикулярно плоскости Н;

4)    Параллельно оси z;

5)    Параллельно плоскости V.

30

Горизонтальная прямая или сокращенно горизонталь расположена?



1)    Параллельно плоскости Н;

2)    Перпендикулярно плоскости Н;

3)    Перпендикулярно оси х;

4)    Параллельно плоскости V;

5)    Перпендикулярно плоскости W.

31

Как расположена в пространстве горизонтальная плоскость проекций координатного треугольника?



1)    Параллельно оси х;

2)    Перпендикулярно оси у;

3)    Параллельно угловой линии горизонта;

4)    Параллельно плоскости V;

5)    Параллельно оси z.

32

Профильная плоскость проекций для координатного трехгранника вводится?



1)    Параллельно плоскости V;

2)    Параллельно плоскости Н;

3)    Перпендикулярно оси у;

4)    Перпендикулярно оси z;

5)    Перпендикулярно плоскостям Н и V.

33

В какой плоскости лежит фигура, обозначенная цифрой 2?

1) Фронтальной

2) Горизонтальной

3) Профильной

4) Главной

34

Сколько граней призмы проецируется на фронтальную плоскость проекций в искаженном виде?

1) Одна

2) Две

3) Четыре

4) Шесть

Тема 2.3. Аксонометрические проекции

35

В какой аксонометрической проекции выполнен технический рисунок модели?

1)      Фронтальной диметрии

2)      Прямоугольной диметрии

3)      Изометрии



36

На каком рисунке модель расположена более удачно?







37

 Какой куб с вписанными в его грани окружностями изображен в изометрии?



38

Какой способ применяется при построении линии пересечения двух многогранников?



1) способ секущих плоскостей

2) способ концентрических секущих сфер

3) способ эксцентрических сфер

4) выбор способа зависит от формы многогранников

39



Основание какого цилиндра расположено в горизонтальной плоскости проекций?



40

Какую фигуру представляет собой сечение цилиндра 1 вертикальной плоскостью?

1)      Прямоугольник

2)      Окружность

41

Какая линия пересечения поверхностей цилиндров одинакового диаметра изображена правильно?

42

Сколько основных видов существует для выполнения чертежа?

1) 6 видов

2) 5 видов

3) 4 вида

4) 3 вида

43

Сколько видов должно содержать изображение какой-либо конкретной детали?



1)    Один;

2)    Три;

3)    Минимальное, но достаточное для однозначного уяснения конфигурации;

4)    Максимальное число видов;

5)    Шесть.

44

Какая плоскость проекций выделена на чертеже?

1)      горизонтальная

2)      фронтальная

3)      профильная



45

Какой вид называется дополнительным?



1)    Вид справа;

2)    Вид снизу;

3)    Вид сзади;

4)    Полученный проецированием на плоскость, не параллельную ни одной из плоскостей проекций;

5)    Полученный проецированием на плоскость W.

46

Изображение отдельного ограниченного места изделия на чертеже называется

1)      главным видом

2)      местным видом

3)      видом сзади

4)      видом слева

5)      общим видом

47

Какой знак, позволяющий сократить число изобра­жений, применяют на простых чертежах:



1) знак диаметра;

2) знак шероховатости поверхности;

3) знак осевого биения;

4) знак радиуса.

Тема 3.2. Изображения, виды, разрезы, сечения

48

Под каким углом осуществляется штриховка металлов (графическое изображение металлов) в разрезах?



1)    Под углом 30 градусов к линии контура изображения, или к его оси или к линии рамки чертежа;

2)    Под углом 60 градусов к линии контура изображения, или к его оси или к линии рамки чертежа;

3)    Под любыми произвольными углами;

4)    Под углом 45 градусов к линии контура изображения, или к его оси или к линии рамки чертежа;

5)    Под углом 75 градусов к линии основной надписи чертежа;

49

Как штрихуют неметаллические детали на разрезах:



1) широкими параллельными линиями

2) узкими параллельными линиями

3) ромбической сеткой

4) сплошным закрашиванием

50

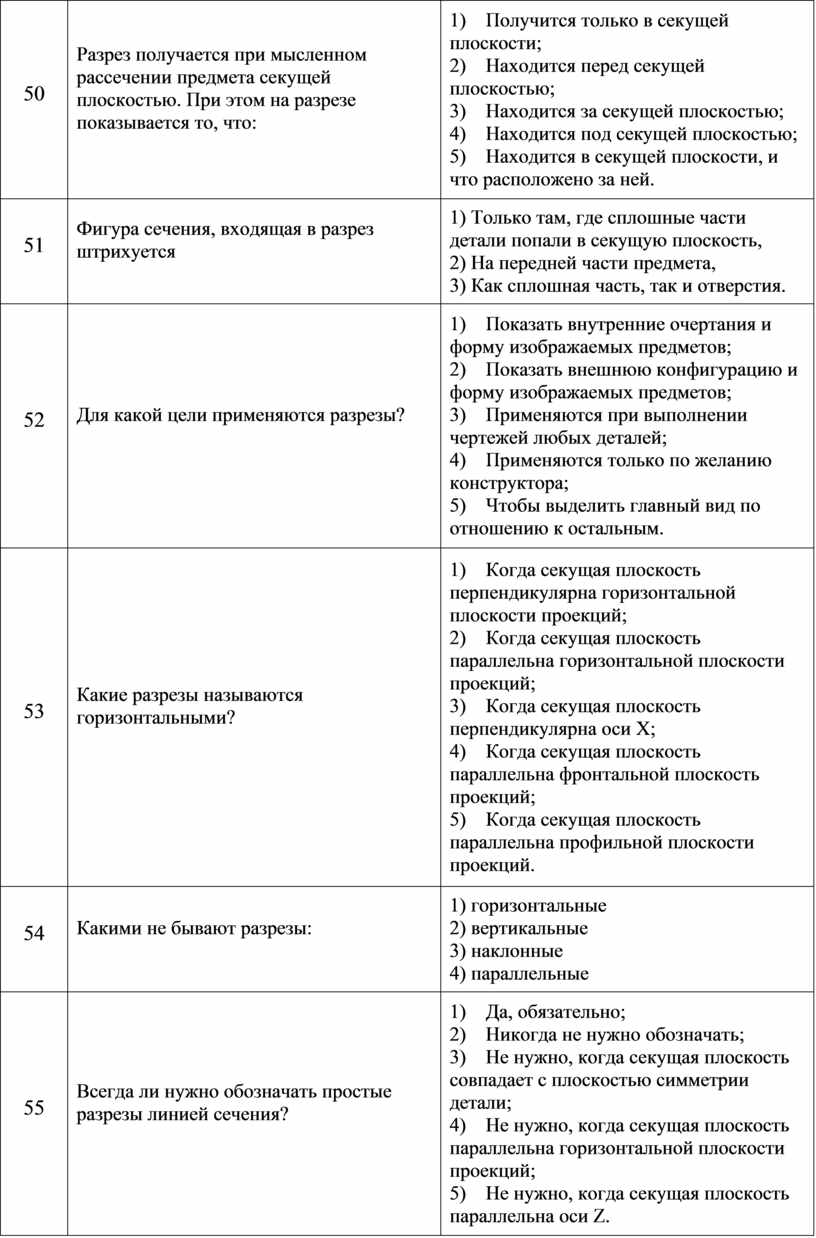

Разрез получается при мысленном рассечении предмета секущей плоскостью. При этом на разрезе показывается то, что:



1)    Получится только в секущей плоскости;

2)    Находится перед секущей плоскостью;

3)    Находится за секущей плоскостью;

4)    Находится под секущей плоскостью;

5)    Находится в секущей плоскости, и что расположено за ней.

51

Фигура сечения, входящая в разрез штрихуется

1) Только там, где сплошные части детали попали в секущую плоскость,
2) На передней части предмета,
3) Как сплошная часть, так и отверстия.

52

Для какой цели применяются разрезы?



1)    Показать внутренние очертания и форму изображаемых предметов;

2)    Показать внешнюю конфигурацию и форму изображаемых предметов;

3)    Применяются при выполнении чертежей любых деталей;

4)    Применяются только по желанию конструктора;

5)    Чтобы выделить главный вид по отношению к остальным.

53

Какие разрезы называются горизонтальными?



1)    Когда секущая плоскость перпендикулярна горизонтальной плоскости проекций;

2)    Когда секущая плоскость параллельна горизонтальной плоскости проекций;

3)    Когда секущая плоскость перпендикулярна оси Х;

4)    Когда секущая плоскость параллельна фронтальной плоскость проекций;

5)    Когда секущая плоскость параллельна профильной плоскости проекций.

54

Какими не бывают разрезы:



1) горизонтальные

2) вертикальные

3) наклонные

4) параллельные

55

Всегда ли нужно обозначать простые разрезы линией сечения?



1)    Да, обязательно;

2)    Никогда не нужно обозначать;

3)    Не нужно, когда секущая плоскость совпадает с плоскостью симметрии детали;

4)    Не нужно, когда секущая плоскость параллельна горизонтальной плоскости проекций;

5)    Не нужно, когда секущая плоскость параллельна оси Z.

56

Как изображаются на разрезе элементы тонких стенок типа рёбер жесткости, зубчатых колёс?



1)    Никак на разрезе не выделяются;

2)    Выделяются и штрихуются полностью;

3)    Показываются рассечёнными, но не штрихуются;

4)    Показываются рассечёнными, но штрихуются в другом направлении по отношению к основной штриховке разреза;

57

На одном чертеже может быть.

1) Один разрез,

2) Ни одного разреза,

3) Несколько

58

Фронтальный, профильный, горизонтальный разрез обычно располагают

1) На свободном месте рабочего поля чертежа,

2) В проекционной связи с видом.

59

Местный разрез выполняют для:

1) Выявления устройства детали,

2) Выявления устройства детали только в отдельном узко ограниченном месте.

60

Граница местного разреза выделяется на виде:



1)    Сплошной волнистой линией;

2)    Сплошной тонкой линией;

3)    Штрихпунктирной линией;

4)    Сплошной основной линией;

5)    Штриховой линией.

61

При выполнении изображений, содержащих соединение вида и разреза,  разрез располагается

1)      справа от оси симметрии,

2)      слева от оси,

3)      с любой стороны.

62

Разрез, выполненный по плоскости симметрии детали

1) обозначается на чертеже буквами (например, А-А)

2) не обозначается на чертеже

3) подписывается "Разрез по плоскости симметрии"

63

К сложным разрезам относятся

1)      фронтальный

2)      ступенчатый

3)      наклонный

4)      профильный

5)      горизонтальный

6)      ломаный

64

Сложный разрез получается при сечении предмета:



1)    Тремя секущими плоскостями;

2)    Двумя и более секущими плоскостями;

3)    Плоскостью, параллельной горизонтальной плоскости проекций;

4)    Одной секущей плоскостью;

5)    Плоскостями, параллельными фронтальной плоскости проекций.

65

В сечении показывается то, что:



1)    Находится перед секущей плоскостью;

2)    Находится за секущей плоскостью;

3)    Попадает непосредственно в секущую плоскость;

4)    Находится непосредственно в секущей плоскости и за ней;

5)    Находится непосредственно перед секущей плоскостью и попадает в нее.

66

Контур вынесенного сечения выполняется:



1)    Сплошной тонкой линией;

2)    Сплошной основной линией;

3)    Волнистой линией;

4)    Штриховой линией;

5)    Линией с изломами.

67

На каком рисунке приведено изображение сечения детали цилиндричес­кой формы:



68

Сечение на чертеже может быть выполнено

1)      наложенным

2)      вынесенным

3)      начерченым

4)      профильным

5)      простым

Тема 3.3. Эскизы деталей и рабочие чертежи

69

 Эскиз - это:



1) чертеж детали, выполненный от руки и позво­ляющий изготовить деталь

2) объемное изображение детали

3) чертеж, содержащий габаритные размеры дета­ли

4) чертеж, дающий представление о габаритах де­тали

70

Какие условные обозначения проставляют на эскизе:



1) необходимые размеры для изготовления детали

2) габаритные размеры

3) координаты центров отверстий

4) толщины покрытий

71

Для чего предназначен эскиз:



1) для изготовления детали

2) для определения возможности транспортировки детали

3) для определения способов крепления детали в конструкции

4) для выявления внешней отделки детали

Тема 3.4. Винтовые поверхности и изделия с резьбой

72

Какой линией показывается граница нарезанного участка резьбы?



1)    Волнистой линией;

2)    Сплошной тонкой линией;

3)    Сплошной основной линией;

4)    Штриховой линией;

5)    Штрих-пунктирной линией.

73

Расшифруйте условное обозначение резьбы M20х0,75LH.

1)    Резьба метрическая, номинальный диаметр 20мм, шаг 0,75мм, левая;

2)    Резьба упорная, номинальный диаметр 20мм, шаг 0,75, правая.

3)    Резьба метрическая, номинальный диаметр 0,75мм, шаг 20мм, правая;

4)    Резьба трубная, номинальный диаметр 0,75мм, шаг 20мм, левая;

5)    Резьба метрическая, номинальный диаметр 0,75мм, шаг 20мм, левая.

74

Шаг резьбы - это расстояние:



1)    Между соседними выступом и впадиной витка, измеренные вдоль оси детали;

2)    Между двумя смежными витками;

3)    На которое перемещается ввинчиваема я деталь за один полный оборот в неподвижную деталь;

4)    От начала нарезания резьбы до её границы нарезания;

5)    От выступа резьбы до её впадины, измеренное перпендикулярно оси детали.

75

От какого диаметра следует проводить выносные линии для обозначения резьбы, выполненной в отверстии?



1)    От диаметра впадин резьбы, выполняемого сплошной основной линией;

2)    От диаметра фаски на резьбе;

3)    От внутреннего диаметра резьбы, выполняется сплошной тонкой линией;

4)    От наружного диаметра резьбы, выполненного сплошной тонкой линией;

5)    От наружного диаметра резьбы, выполненного сплошной основной линией.

76

Как изображается резьба на цилиндрическом стержне и на его виде слева?



1)    Наружный диаметр резьбы - сплошная основная, внутренний диаметр - сплошная тонкая, на виде слева - сплошная тонкая линия на 3/4 длины окружности для внутреннего диаметра;

2)    Наружный диаметр резьбы - сплошная основная, внутренний диаметр - сплошная тонкая, на виде слева - тонкая линия на 360 градусов;

3)    Наружный и внутренний диаметры резьбы - сплошная основная, на виде слева - сплошная тонкая линия на 3/4 длины окружности для внутреннего диаметра;

4)    Наружный и внутренний диаметры - сплошная тонкая линия;

77

Какой линией показывается граница нарезанного участка резьбы?



1)    Волнистой линией;

2)    Сплошной тонкой линией;

3)    Сплошной основной линией;

4)    Штриховой линией;

5)    Штрих-пунктирной линией.

78

В каких случаях на чертежах показывают профиль резьбы?



1)    Профиль резьбы показывают всегда;

2)    Никогда не показывают;

3)    Когда конструктор считает это необходимым;

4)    Когда необходимо показать резьбу с нестандартным профилем со всеми необходимыми размерами;

5)    Когда выполняется упорная или трапецеидальная резьба.

79

Как понимать обозначение S40х4(p2)LH?



1)    Резьба метрическая, диаметр 40мм, шаг 4мм, левая;

2)    Резьба упорная, диаметр 40мм, шаг 4мм, левая;

3)    Резьба трапецеидальная, диаметр 40мм, шаг 2мм, двухзаходная, левая;

4)    Резьба упорная, диаметр 40мм, двухзаходная, шаг 2мм, правая;

5)    Резьба упорная, диаметр 40мм, двухзаходная, шаг 2мм, левая.

80

При резьбовом соединении двух деталей:



1)    Полностью показывается деталь, в которую ввинчивается другая;

2)    Полностью показывается ввинчиваемая деталь;

3)    Нет никакого выделения;

4)    Место соединения штрихуется полностью и для одной и для другой деталей;

5)    Место соединения резьб не штрихуется совсем.

81

Укажите тип соединения

1) Болтовое;

2) Винтовое;

3) Шпилечное

Тема 3.5. Разъемные и неразъемные соединения. Общие сведения об изделиях и составление сборочных чертежей

82

Укажите тип соединения

1) Соединение клееное.

2) Соединение паяное.

3) Соединение сварное.

83

 С чего начинают чтение сборочного чертежа:



1) изучение видов соединений и креплений сбороч­ных единиц и деталей изделия

2) чтение спецификации изделия

3) ознакомление со спецификацией и основными со­ставными частями изделия и принципом его работы

4) изучение соединений сборочных единиц изделия.

84

Для чего служит спецификация к сборочным чертежам?



1)    Спецификация определяет состав сборочной единицы;

2)    В спецификации указываются габаритные размеры деталей;

3)    В спецификации указываются габариты сборочной единицы;

4)    Спецификация содержит информацию о взаимодействии деталей;

5)    В спецификации указывается вес деталей.

85

Какие размеры наносят на сборочных чертежах?



1)    Все размеры;

2)    Основные размеры корпусной детали;

3)    Габаритные, присоединительные, установочные, крепёжные, определяющие работу устройства.

4)    Только размеры крепёжных деталей;

5)    Только габаритные размеры.

86

Для каких деталей наносят номера позиций на сборочных чертежах?



1)    Для всех деталей, входящих в сборочную единицу;

2)    Только для нестандартных деталей;

3)    Только для стандартных деталей;

4)    Для крепёжных деталей;

5)    Только для основных деталей.

87

Как штрихуются в разрезе соприкасающиеся детали?



1)    Одинаково;

2)    С разной толщиной линий штриховки;

3)    Одна деталь не штрихуется, а другая штрихуется;

4)    С разным наклоном штриховых линий;

5)    С разным расстоянием между штриховыми линиями, со смещением штриховых линий, с разным наклоном штриховых линий

Тема 4.1. Особенности чтения и порядок деталирования чертежей

88

Что такое «Деталирование»:



1) процесс составления рабочих чертежей деталей по сборочным чертежам

2) процесс сборки изделия по отдельным чертежам деталей

3) процесс создания рабочих чертежей

4) процесс составления спецификации сборочного чертежа

89

Всегда ли совпадают положение детали на главном виде на рабочем чертеже с  положением детали на сборочном чертеже (выбрать правильный ответ)?

1)      всегда совпадают

2) никогда не совпадают

3) совпадают не всегда

4) иногда совпадают

90

Всегда ли совпадает количество изображений детали на рабочем чертеже с количеством изображений на сборочном чертеже (выбрать правильный ответ)?

1) совпадают не всегда

2) зависит от мнения разработчика

3) совпадают всегда

4) зависит от пожелания заказчика



Ключ к тестам

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

М

3

1

4

2

5

3

1

2

5

4

3

3

2

2

3

3

3

3



20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

2

3

4

2

1

4

3

1

1

2

1

1

5

3

3

2

2

1

1



39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

1

1

1

1

3

3

4

2

1

4

3

5

1

1

2

4

3

3

3



58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

2

2

1

1

2

2,6

2

3

2

2

1,2

1

1

1

3

1

2

4

1



77

78

79

80

81

82

83

84

85

86

87

88

89

90

3

4

2

2

3

2

3

1

3

1

4

1

3

1



Критерии оценивания



Оценка «отлично» - 100 - 85% правильных ответов;

Оценка «хорошо» - 84 - 70% правильных ответов;

Оценка «удовлетворительно» - 69 - 50% правильных ответов;

Оценка «неудовлетворительно» - 49% и менее правильных ответов.

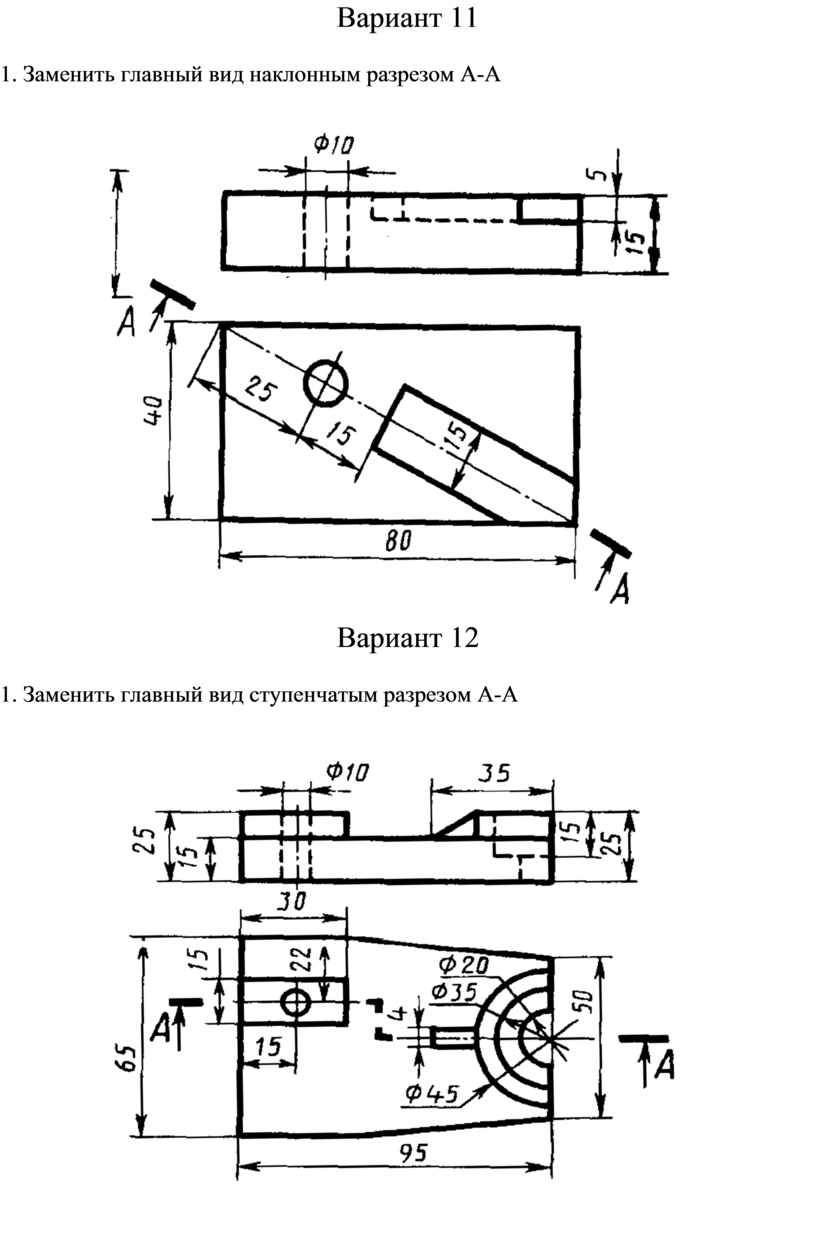

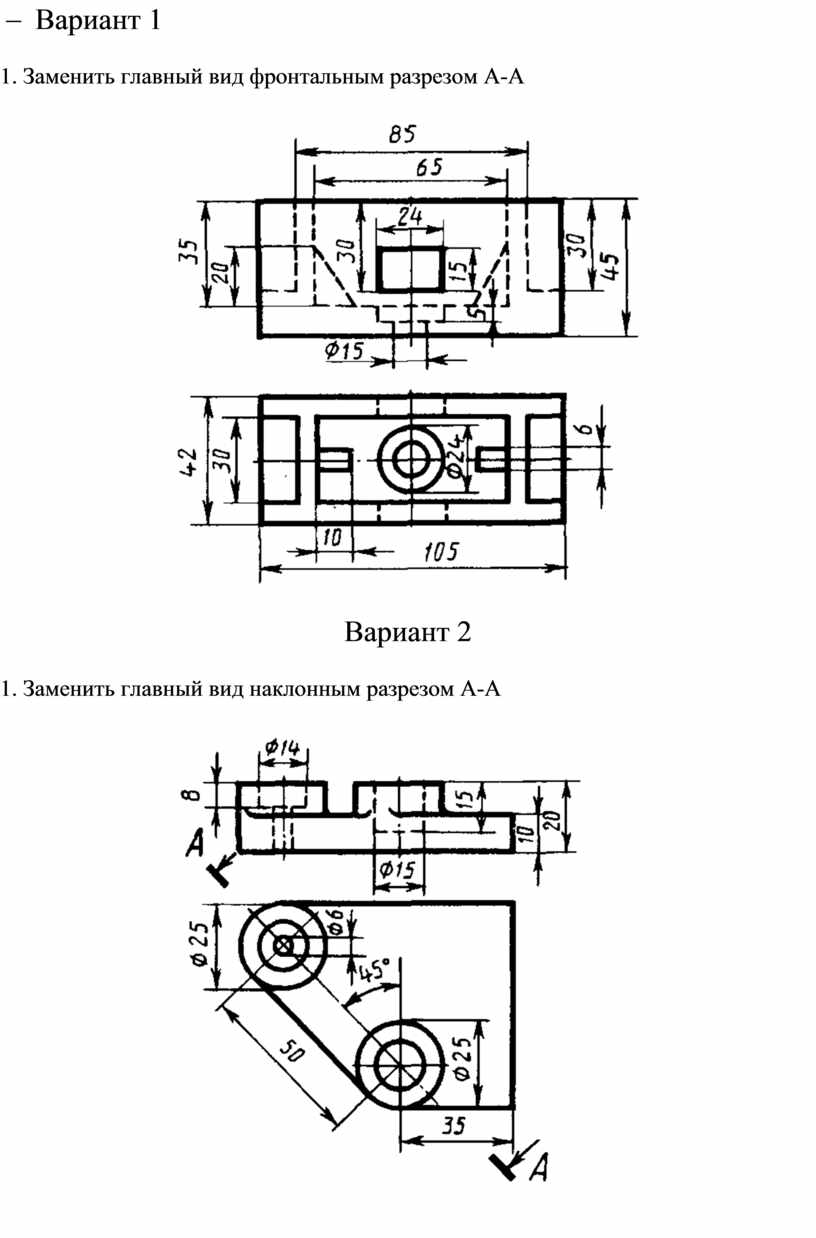

КОНРОЛЬНАЯ ГРАФИЧЕСКАЯ РАБОТА

для текущего контроля знаний и умений обучающихся



Проекции модели



Цель работы: Проверка приобретенных практических навыков по выполнению проекций модели.



1.     Задание

1.1  Предварительная подготовка

1.1.1      Повторить теоретические сведения

1.1.2      Подготовить формат А4

1.2  Работа в аудитории

1.2.1      Выполнить комплексный чертеж модели по двум заданным проекциям

1.2.2      Выполнить технический рисунок модели по комплексному чертежу

2.     Необходимые принадлежности

2.1  Бумага чертёжная (формат А4)

2.2  Набор чертёжных инструментов и принадлежностей

3.     Содержание графической работы

3.1  Комплексный чертеж модели

3.2  Технический рисунок модели



Критерии оценивания



Оценка «отлично» - работа выполнена обучающимся в полном объёме, обучающийся уверенно читает чертёж, правильно и аккуратно выполняет чертежи с соблюдением графических параметров;

Оценка «хорошо» - выполнены требования для оценки «отлично», но допущены 2-3 недочёта или 1 ошибка, обучающийся делает анализ допущенных ошибок;

Оценка «удовлетворительно» - работа выполнена не полностью, допущено 2-3 ошибки, допущены ошибки при чтении чертежей;

Оценка «неудовлетворительно» - работа обучающимся не выполнена.



При оценивании графических работ учитывается:

-       полнота представления формы и размеров вычерчиваемой детали;

-       соответствие требованиям ЕСКД (толщина линий, отступов, размерных элементов, шрифтов и т.д.);

-       аккуратность выполнения работы (отсутствие существенных помарок и повреждений чертёжного листа).

вариант 1

вариант 2

вариант 3

вариант 4

вариант 5

вариант 6

вариант 7

вариант 8

вариант 9

вариант 10

вариант 11

вариант 12




ЗАЧЁТНАЯ ГРАФИЧЕСКАЯ РАБОТА

для промежуточного контроля знаний и умений обучающихся



Тема: Выполнение чертежей деталей с применением необходимых разрезов



Задание:

1.     Вместо одного из приведенных изображений детали построить разрез, указанный на другом её изображении.

2.     На чертеже детали проставить указанные размеры, применяя правила нанесения размеров на чертежах.

3.     Заполнить основную надпись в соответствие с ГОСТ



Критерии оценивания



Оценка «отлично» - работа выполнена обучающимся в полном объёме, обучающийся уверенно читает чертёж, правильно и аккуратно выполняет чертежи с соблюдением графических параметров;

Оценка «хорошо» - выполнены требования для оценки «отлично», но допущены 2-3 недочёта или 1 ошибка, обучающийся делает анализ допущенных ошибок;

Оценка «удовлетворительно» - работа выполнена не полностью, допущено 2-3 ошибки, допущены ошибки при чтении чертежей;

Оценка «неудовлетворительно» - работа обучающимся не выполнена.



При оценивании графических работ учитывается:

-       полнота представления формы и размеров вычерчиваемой детали;

-       соответствие требованиям ЕСКД (толщина линий, отступов, размерных элементов, шрифтов и т.д.);

-      аккуратность выполнения работы (отсутствие существенных помарок и повреждений чертёжного листа).




-      Вариант 1



1. Заменить главный вид фронтальным разрезом А-А





Вариант 2



1. Заменить главный вид наклонным разрезом А-А






Вариант 3



1. Заменить главный вид ломанным разрезом А-А





Вариант 4



1. Заменить главный вид ступенчатым разрезом А-А






Вариант 5



1. Заменить главный вид фронтальным разрезом А-А





Вариант 6



1. Заменить вид слева ломанным разрезом А-А




Вариант 7



1. Заменить вид слева ступенчатым разрезом А-А





Вариант 8



1. Заменить вид слева наклонным разрезом А-А




Вариант 9



1. Заменить главный вид фронтальным разрезом А-А.





Вариант 10



1. Заменить вид слева ломанным разрезом А-А




Вариант 11



1. Заменить главный вид наклонным разрезом А-А



Вариант 12



1. Заменить главный вид ступенчатым разрезом А-А




Вариант 13



1. Заменить главный вид ломанным разрезом А-А





Вариант 14



1. Заменить главный вид фронтальным разрезом А-А.








Вариант 15



1. Заменить главный вид ступенчатым разрезом А-А



Вариант 16



1. Заменить вид слева наклонным разрезом А-А




Вариант 17



1 Заменить главный вид фронтальным разрезом А-А.





Вариант 18



1. Заменить главный вид наклонным разрезом А-А




Вариант 19



1. Заменить вид слева ломанным разрезом А-А





Вариант 20



1. Заменить главный вид ступенчатым разрезом А-А




Вариант 21



1. Заменить главный вид фронтальным разрезом А-А.



Вариант 22



1. Заменить главный вид ломанным разрезом А-А




Вариант 23



1. Заменить вид слева наклонным разрезом А-А



Вариант 24



1. Заменить главный вид ступенчатым разрезом А-А






Список используемой литературы



Основные источники



1.     Инженерная графика: учебник / Г.В. Серга, И.И. Табачук, Н.Н. Кузнецова. — Москва: ИНФРА-М, 2020. — 383 с. — (Среднее профессиональное образование). - Текст: электронный. - URL: http://znanium.com/catalog/product/1030432

2.     Инженерная графика: учебник / Г.В. Буланже, В.А. Гончарова, И.А. Гущин, Т.С. Молокова. — М.: ИНФРА-М, 2019. — 381 с. — (Среднее профессиональное образование). - Режим доступа: http://znanium.com/catalog/product/1006040

3.     Чекмарев, А. А. Инженерная графика: учебник для среднего профессионального образования / А. А. Чекмарев. — 13-е изд., испр. и доп. — Москва: Издательство Юрайт, 2019. — 389 с. — (Профессиональное образование). — ISBN 978-5-534-07112-2. — Текст: электронный // ЭБС Юрайт [сайт]. — URL: https://www.biblio-online.ru/bcode/433398

3.

Дополнительные источники



1.     Боголюбов, С.К. Инженерная графика: учебник / С.К. Боголюбов. — 3-е изд., испр. и доп. — Москва: Машиностроение, 2009. — 392 с. — ISBN 5-217-02327-9. — Текст: электронный // Электронно-библиотечная система «Лань»: [сайт]. — URL: https://e.lanbook.com/book/719

2.     Серга, Г.В. Инженерная графика для машиностроительных специальностей: учебник / Г.В. Серга, И.И. Табачук, Н.Н. Кузнецова ; под общей редакцией Г.В. Серги. — 2-е изд., испр. — Санкт-Петербург: Лань, 2019. — 276 с. — ISBN 978-5-8114-3603-3. — Текст: электронный // Электронно-библиотечная система «Лань»: [сайт]. — URL: https://e.lanbook.com/book/119621

3.     Бродский, А. М. Инженерная графика (металлообработка) [Текст] : учебник для студентов учреждений среднего профессионального образования / А. М. Бродский. - 10-е издание, стереотипное. - Москва : Академия, 2013. - 398, [2] с. - (Профессиональное образование). - Библиография: с. 396

4.     Чекмарев, А. А. Справочник по черчению [Электронный ресурс] : учебное пособие для студентов учреждений среднего профессионального образования / А. А. Чекмарев, В. К. Осипов. - 7-е издание, исправленное и дополненное. - Москва : Академия, 2013. - 350, [2] с. - (Профессиональное образование). - Библиография: с. 348 . - ISBN 978-5-7695-9771-8

5.     Миронов, Б. Г. Сборник упражнений для чтения чертежей по инженерной графике [Текст] : учебное пособие / Б. Г. Миронов, Е. С. Панфилова. - 7-е издание, стереотипное. - Москва : Академия, 2014. - 125, [3] с. : черт. - (Профессиональное образование). - ISBN 978-5-4468-1052-9

6.     Павлова, А. А. Основы черчения [Текст] : учебник / А. А. Павлова, Е. И. Корзинова, Н. А. Мартыненко. - (Профессиональное образование). - ISBN 978-5-4468-0236-4




7.     Скачано с www.znanio.ru
