Изометрия

Добро пожаловать

Урок черчения
8класс

Учитель Конюшенко Т.Л.
Сосновская СШ

Аксонометрические проекции применяются для наглядного изображения различных предметов

ЭПИГРАФ:

«То, что мы знаем, — ограниченно, а то, чего мы не знаем, — бесконечно».

Пьер - Симон Лаплас.

ЦЕЛЬ И ЗАДАЧИ УРОКА:

Научиться строить аксонометрические проекции .

1.Развитие пространственного мышления и образного представления.
2.Содействие в развитии умений использования чертёжных инструментов при графических построениях.
3.Содействие в воспитании у учащихся аккуратности, внимания и усидчивости в работе.

Сколько изображено предметов различной формы?

Аксонометрические проекции – наглядное изображение предмета.

Аксонометрической проекцией называют изображение, полученное при параллельном проецировании предмета вместе
с осями прямоугольных координат на плоскость.

Аксонометрическая проекция включает в себя два вида проекций: фронтальную диметрическую и прямоугольную изометрическую

ось Z всегда вертикальна;

все измерения выполняются только по аксонометрическим осям или прямым, параллельным им;

все прямые линии, параллельные друг другу или осям координат на комплексном чертеже, в аксонометрических проекциях остаются параллельными между собой и соответствующим аксонометрическим осям.

Прямоугольная изометрическая проекция

Смысл приставки «изо-» в названии трактуется, как «одинаковый».
В изометрической аксонометрической проекции размеры откладываются по всем трем плоскостям с одинаковыми коэффициентами искажения.
ГОСТ рекомендует откладывать по всем плоскостям размеры в натуральную величину.

Аксонометрические проекции применяются для наглядного изображения различных предметов

5 клеток

3 клетки

X

y

Z

X

y

Z

Z

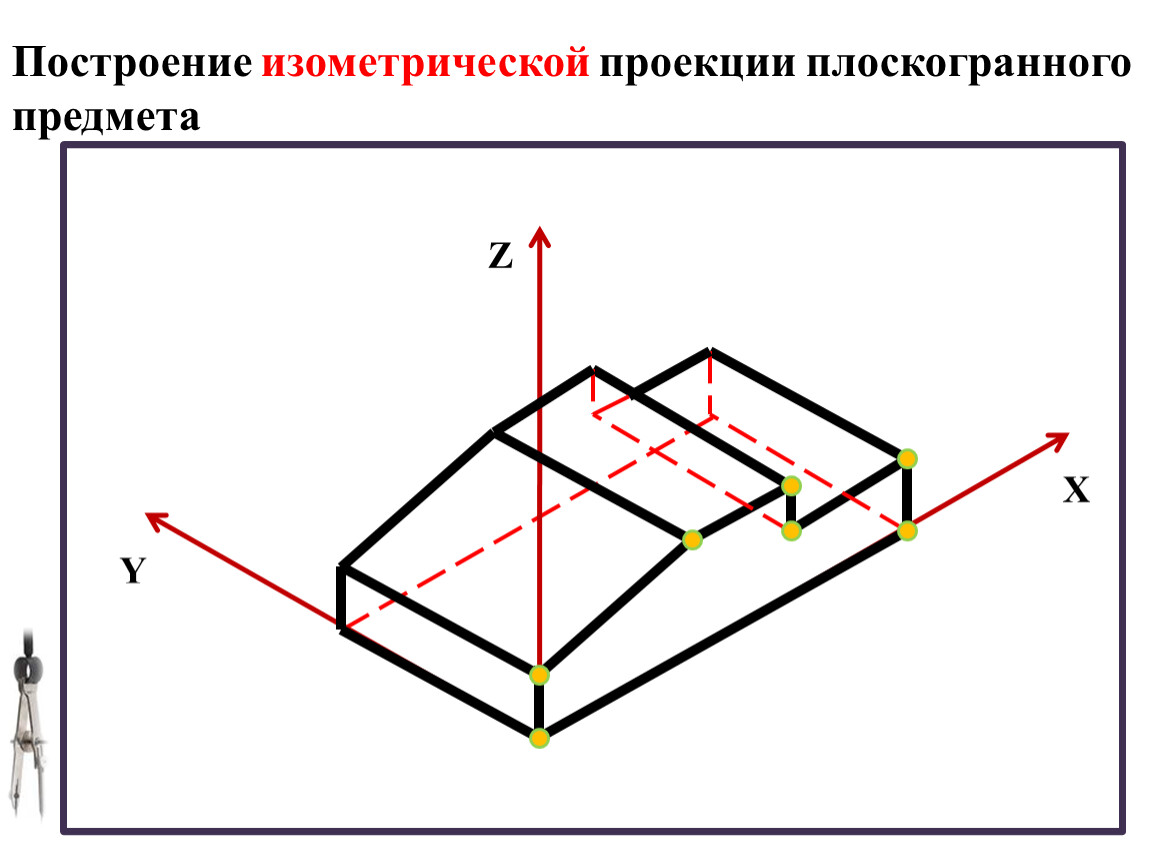

Построение изометрической проекции детали

y

X

Прямоугольная диметрическая проекция

Приставка «ди-» в названии означает «два».

Размеры по осям x и z откладываются без искажений, а по оси y сокращаются в два раза.

z

Построение диметрической проекции детали

Все размеры по оси y делим на 2

y

z

x

МЕТОД ПОСТРОЕНИЯ АКСОНОМЕТРИЧЕСКИХ ПРОЕКЦИЙ.

ЧАЩЕ ВСЕГО ПОСТРОЕНИЕ АКСОНОМЕТРИЧЕСКОЙ ПРОЕКЦИИ НАЧИНАЕТСЯ С ПОСТРОЕНИЯ ОСНОВАНИЯ.

Рассмотрим общий способ построения аксонометрических проекций плоскогранных предметов на примере детали, два вида которой даны на рис. 62

Практическая работа

по заданым трем проекциям построить изометрию.

Домашнее задание

Тетрадь фА4 рис 63
по заданым трем проекциям построить изометрию

РЕФЛЕКСИЯ:

Что нового вы узнали сегодня на уроке?

Какие были цели нашего урока?

Все ли эти цели мы достигли?
