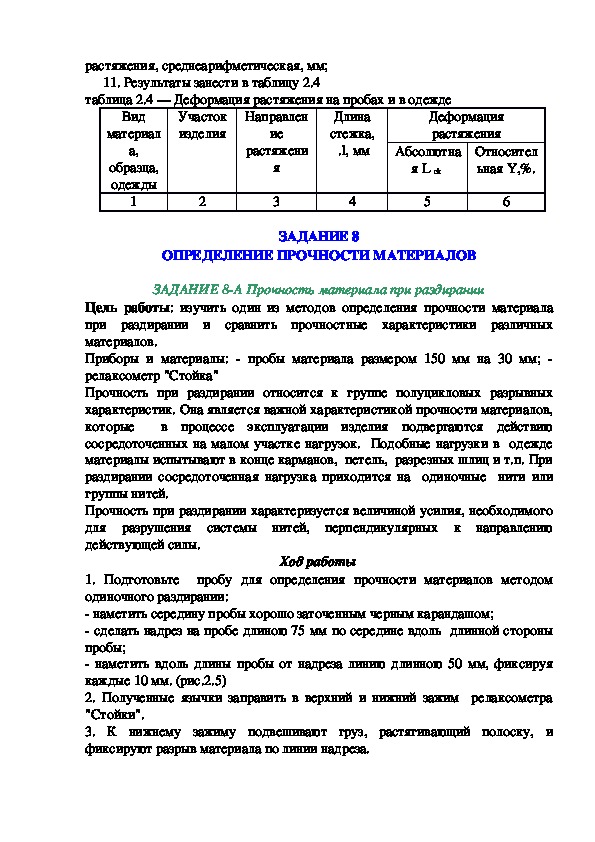

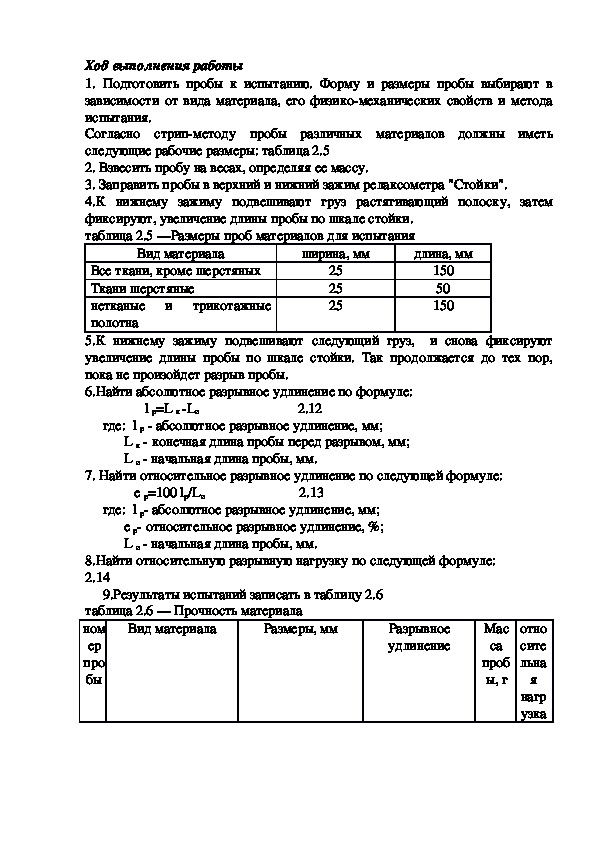

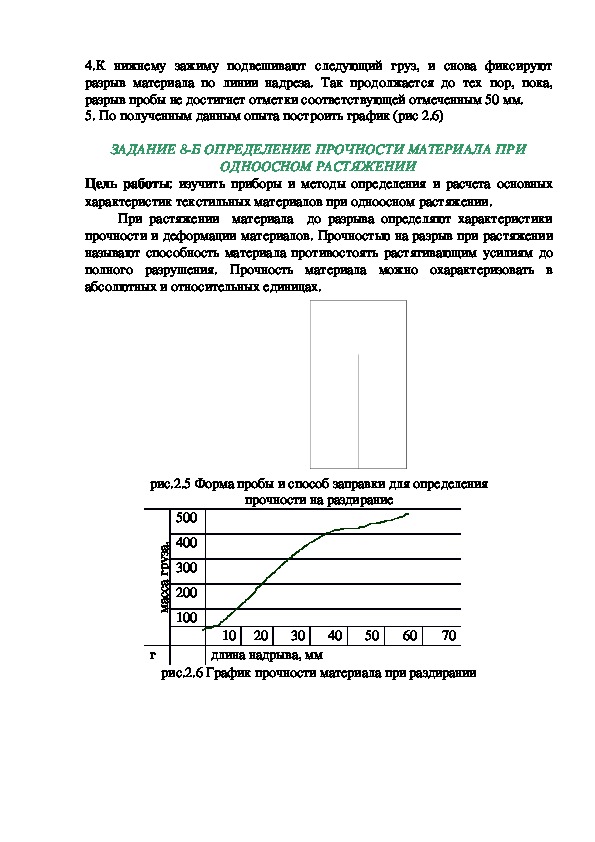

Комплексная работа № 2 «СТРОЕНИЕ СОСТАВ И СВОЙСТВА МАТЕРИАЛОВ» задание6 определение деформации растяжения, определение прочности материалов

Комплексная работа № 2 «СТРОЕНИЕ СОСТАВ И СВОЙСТВА  МАТЕРИАЛОВ» ЦЕЛЬ РАБОТЫ: Углубить теоретические знания, приобрести необходимые практические умения и навыки в распознавании ткацких и трикотажных переплетений, определении направления нитей основы, утка и лицевой стороны.  Приобретения необходимых практические умения и навыки в распознавании   волокнистого   состава   материала   и   ее   свойств органолептическим методом. УРОВЕНЬ   УСВОЕНИЯ:  Знать   основные   виды   ткацких   и   трикотажных переплетений, графические изображения их на бумаге, распознавание в материале;   умение   определять   основу,   уток   и   лицевую   сторону материала. Знать   и   применять   на   практике   органолептические   методы определения   волокнистого   состава   материала,   физико­механических, гигиенических и технологических свойств. КОНТРОЛЬ УСВОЕНИЯ: Устный опрос или письменный контроль знаний до начала занятий; проверка приобретенных навыков при сдаче работы. ВОПРОСЫ ДЛЯ ПОДГОТОВКИ 1 Определение понятия "ткацкие переплетения". 2 Классификация ткацких переплетений. 3 Графическое изображение ткацкого переплетения. 4 Определение   и     порядок   записи   основных   показателей   переплетения (раппорт, сдвиг и длина перекрытия). 5 Какие характеристики используются для оценки толщины нитей основы и утка? 6 В чем различие характеристик заполнения и наполнения ткани? 7 Где   граница   между   классами   мелкоузорчатых   и   крупноузорчатых переплетений? 8 По какому признаку ткацкие переплетения относятся к классу сложных переплетений? 9 Классификация трикотажных полотен. 10 Графическое изображение трикотажного переплетения. 11 Какие   структурные   показатели   трикотажного   полотна   влияют   на   его поверхностную плотность? 12 Как определить плотность в полотнах двойных переплетений? 13 Какая   отличительная   особенность   класса   производных   переплетений трикотажа? 14 Что такое линейный модуль петли и как его рассчитать? 15 Органолептический метод определения волокнистого состава материалов. 16 Виды пряжи и нитей по отделке, конструкции, способу прядения.17 Физико­механические свойства тканей. 18 Гигиенические свойства материалов. 19 Технологические свойства материалов. ЗАДАНИЕ ДЛЯ ВЫПОЛНЕНИЯ РАБОТЫ 1 Определение волокнистого состава материала. 2 Распознавание различных видов отделки материалов и определение лица и изнанки готового материала. 3 Определение вида переплетения в готовых материалах. 4 Определение веса материала. 5 Определение плотности тканей. 6 Определение плотности трикотажа. 7 Определение физико­механических свойств материалов. 8 Определение гигиенических свойств материалов. 9 Определение технологических свойств материалов. 10 Определение прочности окраски. ЗАДАНИЕ 7 Определение деформации растяжения Цель   работы:   ­   научить   студентов   определять   деформацию   растяжения материала   непосредственно   в   одежде   и   показать   изменение   величины растяжения на участках одежды в различных направлениях. При определении деформации растяжения материалов необходимо иметь: Образцы материалов, прямоугольные   размером   200 мм по основе и 200   мм   по   утку;   Одно   швейное   изделие,   иглы   с   нитками;   миллиметровые линейки       Деформацию растяжения  материала  непосредственно  в одежде можно измерить   с   помощью   швейной   хлопчатобумажной   нитки.     Данный   метод определения деформации так и называется "методом нитки".   Он является наиболее   простым   и   не   требует   применения   специальных   приборов   и аппаратов   в   тоже   время   позволяет   получать   результату   с   достаточной точностью. Недостатком данного метода является то, с его помощью можно получить изменения только при однократных движения человека.      Сущность метода заключается в следующем. Один конец швейной нитки (в шесть   сложений)   с помощью узелка закрепляют в точке 1 (рис.2.4). Затем нитку прокладывают по поверхности материала в заданном направлении   с помощью швейной иглы в точку 2 и ее свободный конец протягивают через материал   в   виде   одного   стежка.     При   растяжении   материала   на   данном участке увеличивается расстояние между двумя точками, в результате чего происходит перетягивание нитки со стороны  ее  свободного  конца.Отрезок нитки, на который увеличилась ее длина на поверхности материала между точками 1 и 2,   является характеристикой растяжения материала на данном участке в заданном направлении. Закрепление ниток на материале рис. 2.4 Ход выполнения работы. Способ 1          1. Для начала определите   характеристики   растяжения   на   опытных пробах   материалов.     При   помощи   швейной   иглы   проложите   3   стежка   на испытуемых  образцах  ­  вдоль  нити  основы, утка, и  под  углом  45°  к  нити основы. Длина стежков 5 см, длина свободного кончика нитки 10 см.      2. Растяните материал обоими руками в разные стороны.      3. Измерьте при помощи линейки длину свободных кончиков нитки.      4. Найдите  абсолютное  удлинение материала при растяжении на заданных участках при помощи, следующей формулы:                   l=10­L k                                 2.9      где l ­ абсолютное удлинение участка материала в заданном направлении, см;                  L k­ длина свободного кончика нитки после снятия растягивающей нагрузки, cм.   направления по формуле:           Y=100(5­ L k )/5                         2.10      где Y ­ относительное удлинение материала, %.         5.   Определите   относительное   удлинение   материала   в     заданных6. занесите результаты в таблицу 2.4. Способ 2.         2.   Нанесите   направления,   по   которым   предполагается   произвести      1. Швейное изделий перед измерением деформации растяжения расправить и уложить на столе так,  чтобы оно лежало без натяжения и перекосов.   измерения деформации растяжения на следующих участках одежды: окат рукава, под рукавом, на уровне ширины спины, на уровне ширины полочки, на уровне линии талии спины, на уровне линии талии полочки, и на двух участках по свободному выбору.      Отметки наносят хорошо заточенным черным карандашом точка 6,  затем отмечают направления и ставят точку 2.      3.Проложите стежки  в направлениях нити основы,  утка и под углом 45 0 к нити основе в заданных участках длина стежка на окате рукава, под рукавом ­ 10­15  мм, на других участках  может  быть  увеличена  до 30­40мм. Нитку со стороны свободного конца подтягивают до плотного прилегания к материалу, и свободный конец оставляют длинною 10 см.          4.Одеть, одежду на человека.   При этом может на отдельных участках произойти перетягивание ниток, поэтому после того как одежда надета на человека   и   расправленные   нитки   по   всем   направления   подтягивают   до плотного прилегания к материалу.           5.   Испытуемому   выполнить   следующие   движения:   развести   руки   в стороны, вытянуть перед собой,  поднять вверх,  выполнить наклон  корпусом тела вперед, назад, вправо, влево.          6. При спокойном положении человека не снимая одежды, на нитках в точке 2 сделать отметки красным карандашом.      7.  После 15 минутного отдыха нитки подтягивают до плотного прилегания к   материалу.   Движения   повторяют,   делая   отметку   на   нитке   карандашом зеленого цвета.      8. Аналогично п.7 ­ставят отметку на нитке синего цвета.      9. Одежду с человека снять, измерить уменьшение свободного конца нитки до   красной,   затем   до   зеленой   и   потом   до   синей   метки;   найти среднеарифметическое значение.   направления и участкам по следующей формуле:         Y= 100[l­(100­Lck )]/l                        2.11      где Y ­ относительное удлинение материала, %;          l ­ длина стежка на заданном участке, мм;          L ck­ длина свободного кончика  нитка  после  снятия  нагрузки         10.   Определить   относительное   удлинение   материала   по   заданнымрастяжения, среднеарифметическая, мм;      11. Результаты занести в таблицу 2.4 таблица 2.4 — Деформация растяжения на пробах и в одежде Вид материал Участок изделия а, образца, одежды 1 2 я 3 Направлен ие растяжени Длина стежка,  .l, мм Деформация растяжения Абсолютна я L ck  Относител ьная Y,%. 4 5 6 ОПРЕДЕЛЕНИЕ ПРОЧНОСТИ МАТЕРИАЛОВ ЗАДАНИЕ 8 ЗАДАНИЕ 8­А Прочность материала при раздирании Цель работы: изучить один из методов определения прочности материала при   раздирании   и   сравнить   прочностные   характеристики   различных материалов. Приборы   и   материалы:   ­   пробы   материала   размером   150   мм   на   30   мм;   ­ релаксометр "Стойка" Прочность   при   раздирании   относится   к   группе   полуцикловых   разрывных характеристик. Она является важной характеристикой прочности материалов, которые     в   процессе   эксплуатации   изделия   подвергаются   действию сосредоточенных на малом участке нагрузок.  Подобные нагрузки в  одежде материалы испытывают в конце карманов,  петель,  разрезных шлиц и т.п. При раздирании сосредоточенная нагрузка приходится на   одиночные   нити или группы нитей. Прочность при раздирании характеризуется величиной усилия, необходимого для   разрушения   системы   нитей,   перпендикулярных   к   направлению действующей силы. Ход работы 1.   Подготовьте     пробу   для   определения   прочности   материалов   методом одиночного раздирании: ­ наметить середину пробы хорошо заточенным черным карандашом; ­ сделать надрез на пробе длиною 75 мм по середине вдоль  длинной стороны пробы; ­ наметить вдоль длины пробы от надреза линию длинною 50 мм, фиксируя каждые 10 мм. (рис.2.5) 2. Полученные язычки заправить в верхний и нижний зажим   релаксометра "Стойки". 3.   К   нижнему   зажиму   подвешивают   груз,   растягивающий   полоску,   и фиксируют разрыв материала по линии надреза.4.К   нижнему   зажиму   подвешивают   следующий   груз,   и   снова   фиксируют разрыв   материала   по   линии   надреза.   Так   продолжается   до   тех   пор,   пока, разрыв пробы не достигнет отметки соответствующей отмеченным 50 мм. 5. По полученным данным опыта построить график (рис 2.6) ЗАДАНИЕ 8­Б ОПРЕДЕЛЕНИЕ ПРОЧНОСТИ МАТЕРИАЛА ПРИ ОДНООСНОМ РАСТЯЖЕНИИ Цель работы: изучить приборы и методы определения и расчета основных характеристик текстильных материалов при одноосном растяжении.          При растяжении   материала   до разрыва определяют характеристики прочности и деформации материалов. Прочностью на разрыв при растяжении называют способность материала противостоять растягивающим усилиям до полного   разрушения.   Прочность   материала   можно   охарактеризовать   в абсолютных и относительных единицах. рис.2.5 Форма пробы и способ заправки для определения прочности на раздирание 500 400 300 200 100 , а з у р г   а с с а м 10 20 30 40 50 60 70 г длина надрыва, мм рис.2.6 График прочности материала при раздиранииХод выполнения работы 1.  Подготовить   пробы   к   испытанию.   Форму   и   размеры   пробы   выбирают   в зависимости от вида материала, его физико­механических свойств и метода испытания. Согласно   стрип­методу   пробы   различных   материалов   должны   иметь следующие рабочие размеры: таблица 2.5 2. Взвесить пробу на весах, определяя ее массу. 3. Заправить пробы в верхний и нижний зажим релаксометра "Стойки". 4.К   нижнему   зажиму   подвешивают   груз   растягивающий   полоску,   затем фиксируют, увеличение длины пробы по шкале стойки. таблица 2.5 —Размеры проб материалов для испытания Вид материала ширина, мм длина, мм 25 25 25 150 50 150 Все ткани, кроме шерстяных Ткани шерстяные нетканые   и   трикотажные полотна 5.К   нижнему   зажиму   подвешивают   следующий   груз,     и   снова   фиксируют увеличение  длины пробы  по  шкале  стойки.  Так  продолжается до тех  пор, пока не произойдет разрыв пробы. 6.Найти абсолютное разрывное удлинение по формуле:                  l р=L к ­Lо                            2.12      где:  l р ­ абсолютное разрывное удлинение, мм;            L к ­ конечная длина пробы перед разрывом, мм;            L о ­ начальная длина пробы, мм. 7. Найти относительное разрывное удлинение по следующей формуле:               e р=100 lр/Lо                           2.13      где:  l р­ абсолютное разрывное удлинение, мм;            е р­ относительное разрывное удлинение, %;            L о ­ начальная длина пробы, мм. 8.Найти относительную разрывную нагрузку по следующей формуле: 2.14      9.Результаты испытаний записать в таблицу 2.6 таблица 2.6 — Прочность материала ном ер про бы Разрывное удлинение Мас са проб ы, г Вид материала Размеры, мм отно сите льна я нагр узка1 2 а 3 4 5 ширин длина абсол ютно е, мм отно сите льно е, % 6 7 8
