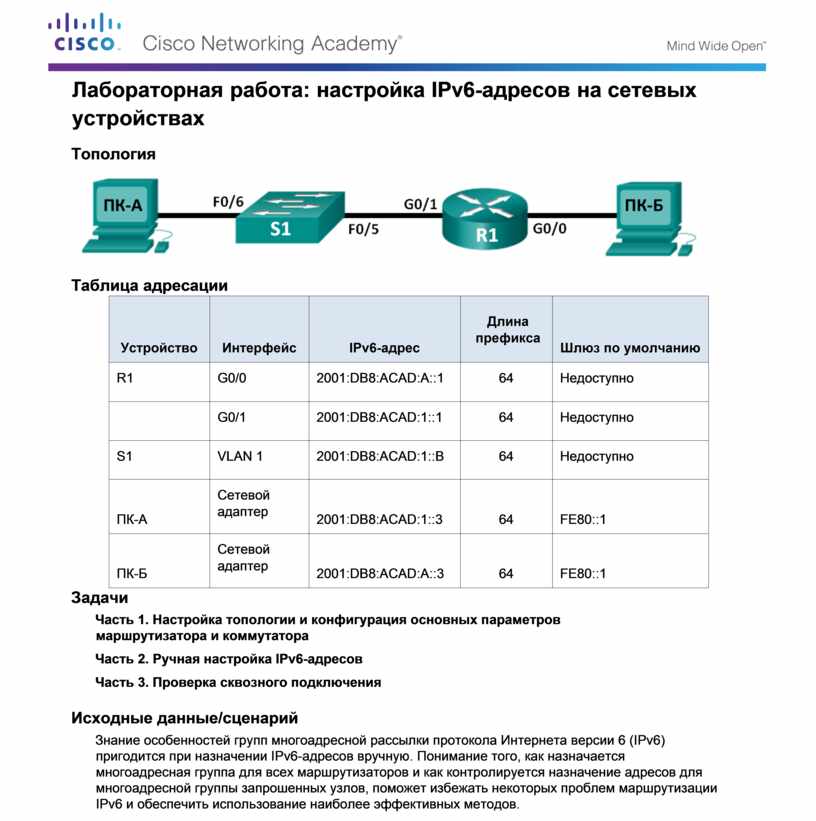

Лабораторная работа: настройка IPv6-адресов на сетевых устройствах

Топология

Таблица адресации

Задачи

Часть 1. Настройка топологии и конфигурация основных параметров маршрутизатора и коммутатора

Часть 2. Ручная настройка IPv6-адресов

Часть 3. Проверка сквозного подключения

Исходные данные/сценарий

Знание особенностей групп многоадресной рассылки протокола Интернета версии 6 (IPv6) пригодится при назначении IPv6-адресов вручную. Понимание того, как назначается многоадресная группа для всех маршрутизаторов и как контролируется назначение адресов для многоадресной группы запрошенных узлов, поможет избежать некоторых проблем маршрутизации IPv6 и обеспечить использование наиболее эффективных методов.

В ходе лабораторной работы вы настроите IPv6-адреса для узлов и интерфейсов устройств и выясните, как назначить маршрутизатору многоадресную группу для всех маршрутизаторов. Для отображения IPv6-адресов одноадресной передачи и многоадресной рассылки используются команды show. Проверить сквозное подключение позволяют команды ping и traceroute.

Примечание. Маршрутизаторы, используемые на практических занятиях CCNA, — Cisco 1941, ПО

Cisco IOS версии 15.2(4)M3 (образ universalk9). Используемые коммутаторы: семейство коммутаторов Cisco Catalyst 2960 версии CISCO IOS 15.0(2) (образ lanbasek9). Можно использовать другие маршрутизаторы, коммутаторы и версии ПО CISCO IOS. В зависимости от модели и версии Cisco IOS выполняемые доступные команды и выводы могут отличаться от данных, полученных в ходе лабораторных работ. Точные идентификаторы интерфейсов указаны в сводной таблице интерфейсов маршрутизаторов в конце лабораторной работы.

Примечание. Убедитесь, что информация, имеющаяся на маршрутизаторе и коммутаторе, удалена и они не содержат файлов загрузочной конфигурации. Если вы не уверены, что сможете это сделать, обратитесь к инструктору.

Необходимые ресурсы

•       1 маршрутизатор (серия Cisco 1941 с программным обеспечением Cisco IOS версии 15.2(4)M3, универсальный или совместимый образ)

•       1 коммутатор (серия Cisco 2960, с программным обеспечением Cisco IOS версии 15.0(2), образ lanbasek9 или аналогичный)

•       Два ПК (Windows 7 с эмулятором терминала, например Tera Term)

•       Консольные кабели для настройки устройств Cisco IOS через консольные порты

•       Кабели Ethernet в соответствии с топологией

Примечание. Интерфейсы Gigabit Ethernet на маршрутизаторах Cisco 1941 определяют скорость автоматически, поэтому для подключения маршрутизатора к ПК-Б можно использовать прямой кабель Ethernet. При использовании другой модели маршрутизатора Cisco может возникнуть необходимость использовать кроссовый кабель Ethernet.

Примечание. Активация протокола IPv6 в ОС Windows 7 и Vista установлена по умолчанию.

В операционной системе Windows XP протокол IPv6 по умолчанию не активирован, поэтому данную ОС на этом практическом занятии использовать не рекомендуется. В данном практическом занятии используются узлы ПК с ОС Windows 7.

Часть 1: Настройка топологии и конфигурация основных параметров маршрутизатора и коммутатора

Шаг 1:    Создайте сеть в соответствии с изображенной на схеме топологией.

Шаг 2:    Выполните инициализацию и перезагрузку маршрутизатора и коммутатора.

Шаг 3:    Убедитесь в том, что интерфейсы ПК настроены на использование протокола

IPv6.

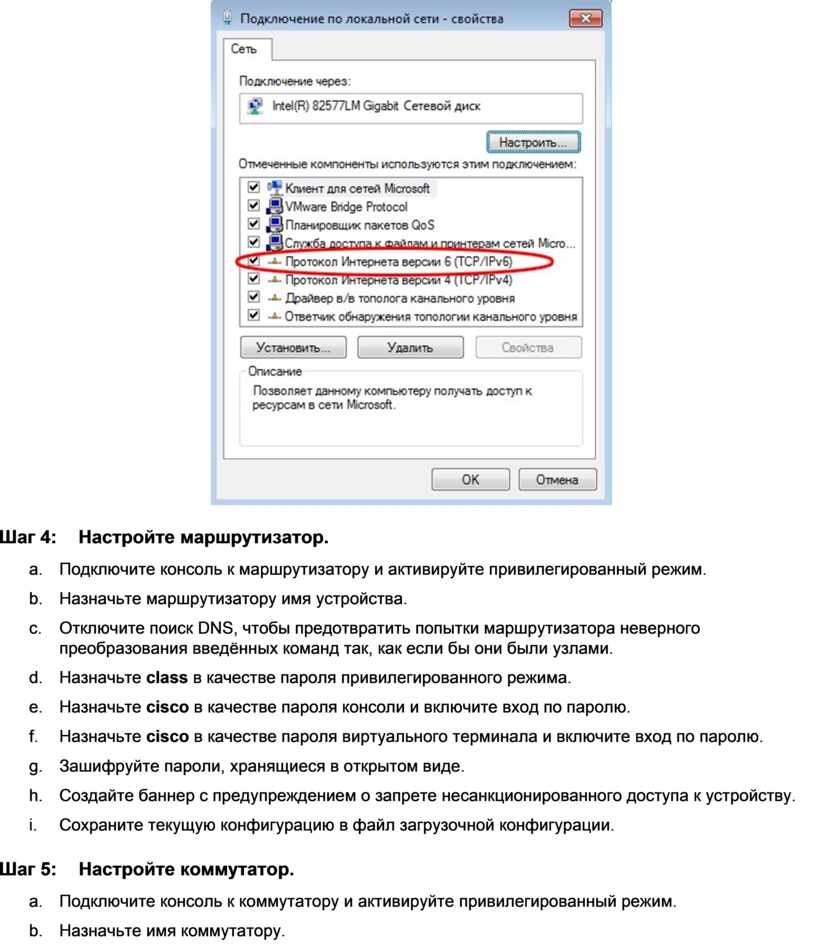

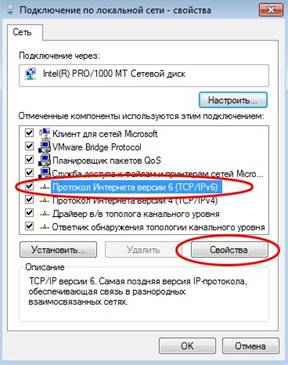

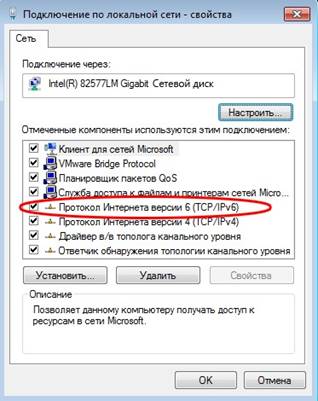

Убедитесь в том, что протокол IPv6 активирован на обоих компьютерах. Для этого проверьте, установлен ли флажок Протокол Интернета версии 6 (TCP/IPv6) в окне «Свойства подключения по локальной сети».

Шаг 4:     Настройте маршрутизатор.

a.     Подключите консоль к маршрутизатору и активируйте привилегированный режим.

b.     Назначьте маршрутизатору имя устройства.

c.     Отключите поиск DNS, чтобы предотвратить попытки маршрутизатора неверного преобразования введённых команд так, как если бы они были узлами.

d.     Назначьте class в качестве пароля привилегированного режима.

e.     Назначьте cisco в качестве пароля консоли и включите вход по паролю.

f.      Назначьте cisco в качестве пароля виртуального терминала и включите вход по паролю.

g.     Зашифруйте пароли, хранящиеся в открытом виде.

h.     Создайте баннер с предупреждением о запрете несанкционированного доступа к устройству.

i.      Сохраните текущую конфигурацию в файл загрузочной конфигурации.

Шаг 5:     Настройте коммутатор.

a.     Подключите консоль к коммутатору и активируйте привилегированный режим.

b.     Назначьте имя коммутатору.

c.     Отключите поиск DNS, чтобы предотвратить попытки маршрутизатора неверного преобразования введённых команд так, как если бы они были узлами.

d.     Назначьте class в качестве пароля привилегированного режима.

e.     Назначьте cisco в качестве пароля консоли и включите вход по паролю.

f.      Назначьте cisco в качестве пароля виртуального терминала и включите вход по паролю.

g.     Зашифруйте пароли, хранящиеся в открытом виде.

h.     Создайте баннер с предупреждением о запрете несанкционированного доступа к устройству.

i.      Сохраните текущую конфигурацию в файл загрузочной конфигурации.

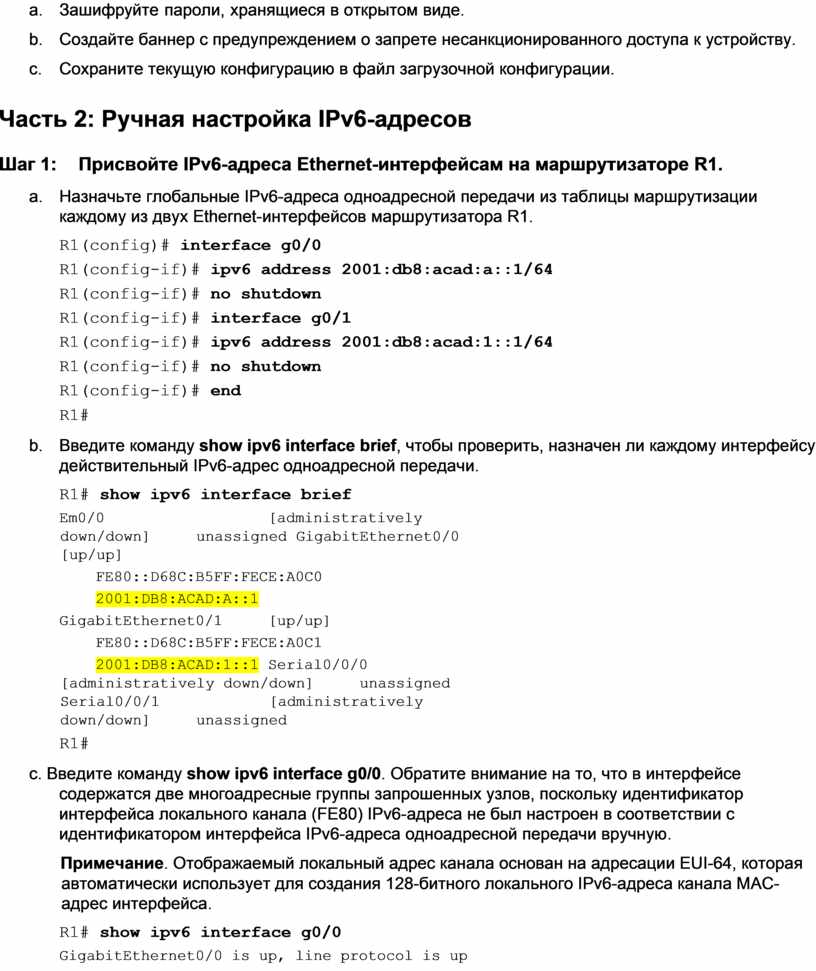

Часть 2: Ручная настройка IPv6-адресов

Шаг 1:     Присвойте IPv6-адреса Ethernet-интерфейсам на маршрутизаторе R1.

a.     Назначьте глобальные IPv6-адреса одноадресной передачи из таблицы маршрутизации каждому из двух Ethernet-интерфейсов маршрутизатора R1.

R1(config)# interface g0/0

R1(config-if)# ipv6 address 2001:db8:acad:a::1/64

R1(config-if)# no shutdown

R1(config-if)# interface g0/1

R1(config-if)# ipv6 address 2001:db8:acad:1::1/64

R1(config-if)# no shutdown

R1(config-if)# end

R1#

b.     Введите команду show ipv6 interface brief, чтобы проверить, назначен ли каждому интерфейсу действительный IPv6-адрес одноадресной передачи.

R1# show ipv6 interface brief

Em0/0                  [administratively down/down]     unassigned GigabitEthernet0/0     [up/up]

    FE80::D68C:B5FF:FECE:A0C0

    2001:DB8:ACAD:A::1

GigabitEthernet0/1     [up/up]

    FE80::D68C:B5FF:FECE:A0C1

    2001:DB8:ACAD:1::1 Serial0/0/0            [administratively down/down]     unassigned Serial0/0/1            [administratively down/down]     unassigned

R1#

c. Введите команду show ipv6 interface g0/0. Обратите внимание на то, что в интерфейсе содержатся две многоадресные группы запрошенных узлов, поскольку идентификатор интерфейса локального канала (FE80) IPv6-адреса не был настроен в соответствии с идентификатором интерфейса IPv6-адреса одноадресной передачи вручную.

Примечание. Отображаемый локальный адрес канала основан на адресации EUI-64, которая автоматически использует для создания 128-битного локального IPv6-адреса канала MAC-адрес интерфейса.

R1# show ipv6 interface g0/0

GigabitEthernet0/0 is up, line protocol is up

  IPv6 is enabled, link-local address is FE80::D68C:B5FF:FECE:A0C0   No Virtual link-local address(es):

  Global unicast address(es):

    2001:DB8:ACAD:A::1, subnet is 2001:DB8:ACAD:A::/64

  Joined group address(es):

    FF02::1

    FF02::1:FF00:1

    FF02::1:FFCE:A0C0

  MTU is 1500 bytes

  ICMP error messages limited to one every 100 milliseconds

  ICMP redirects are enabled

  ICMP unreachables are sent

  ND DAD is enabled, number of DAD attempts: 1

  ND reachable time is 30000 milliseconds (using 30000)

  ND advertised reachable time is 0 (unspecified)

  ND advertised retransmit interval is 0 (unspecified)

  ND router advertisements are sent every 200 seconds

  ND router advertisements live for 1800 seconds

  ND advertised default router preference is Medium   Hosts use stateless autoconfig for addresses.

R1#

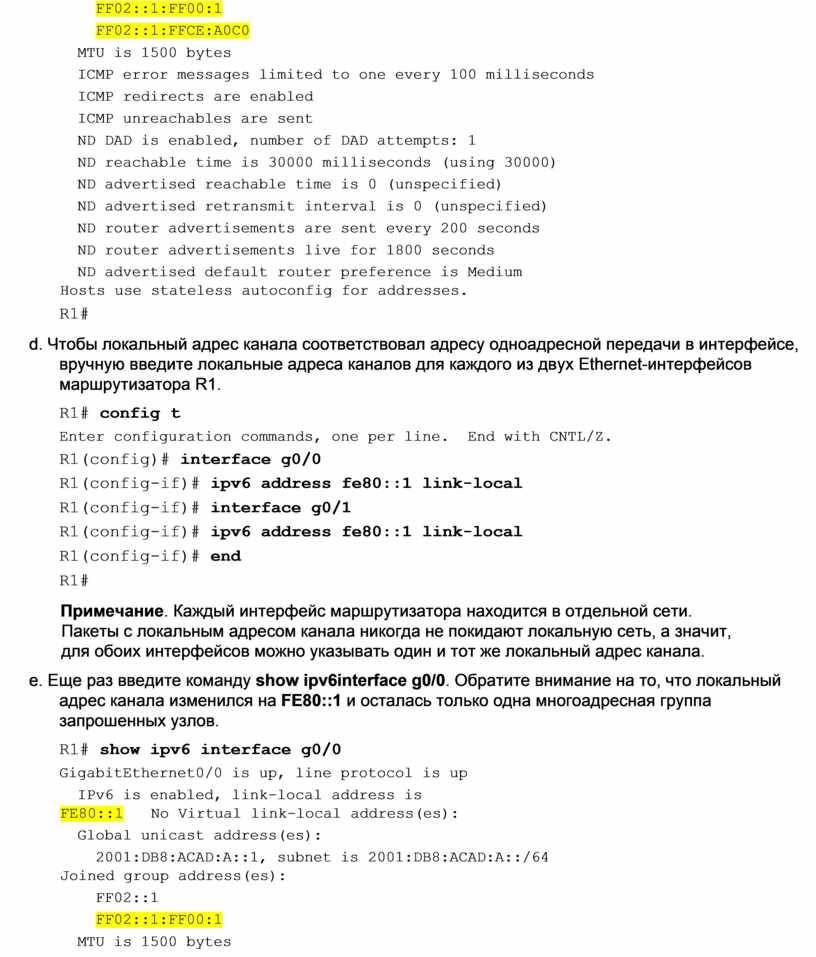

d. Чтобы локальный адрес канала соответствовал адресу одноадресной передачи в интерфейсе, вручную введите локальные адреса каналов для каждого из двух Ethernet-интерфейсов маршрутизатора R1.

R1# config t

Enter configuration commands, one per line.  End with CNTL/Z.

R1(config)# interface g0/0

R1(config-if)# ipv6 address fe80::1 link-local

R1(config-if)# interface g0/1

R1(config-if)# ipv6 address fe80::1 link-local

R1(config-if)# end

R1#

Примечание. Каждый интерфейс маршрутизатора находится в отдельной сети. Пакеты с локальным адресом канала никогда не покидают локальную сеть, а значит, для обоих интерфейсов можно указывать один и тот же локальный адрес канала.

e. Еще раз введите команду show ipv6interface g0/0. Обратите внимание на то, что локальный адрес канала изменился на FE80::1 и осталась только одна многоадресная группа запрошенных узлов.

R1# show ipv6 interface g0/0

GigabitEthernet0/0 is up, line protocol is up

  IPv6 is enabled, link-local address is FE80::1   No Virtual link-local address(es):

  Global unicast address(es):

    2001:DB8:ACAD:A::1, subnet is 2001:DB8:ACAD:A::/64    Joined group address(es):

    FF02::1

    FF02::1:FF00:1

  MTU is 1500 bytes

  ICMP error messages limited to one every 100 milliseconds

  ICMP redirects are enabled

  ICMP unreachables are sent

  ND DAD is enabled, number of DAD attempts: 1

  ND reachable time is 30000 milliseconds (using 30000)

  ND advertised reachable time is 0 (unspecified)

  ND advertised retransmit interval is 0 (unspecified)

  ND router advertisements are sent every 200 seconds

  ND router advertisements live for 1800 seconds

  ND advertised default router preference is Medium   Hosts use stateless autoconfig for addresses.

R1#

Какие многоадресные группы назначены интерфейсу G0/0?

____________________________________________________________________________________

Шаг 2:     Активируйте IPv6-маршрутизацию на маршрутизаторе R1.

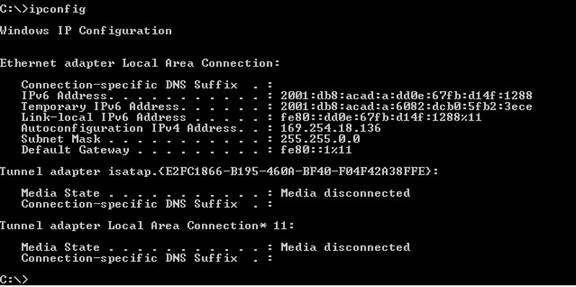

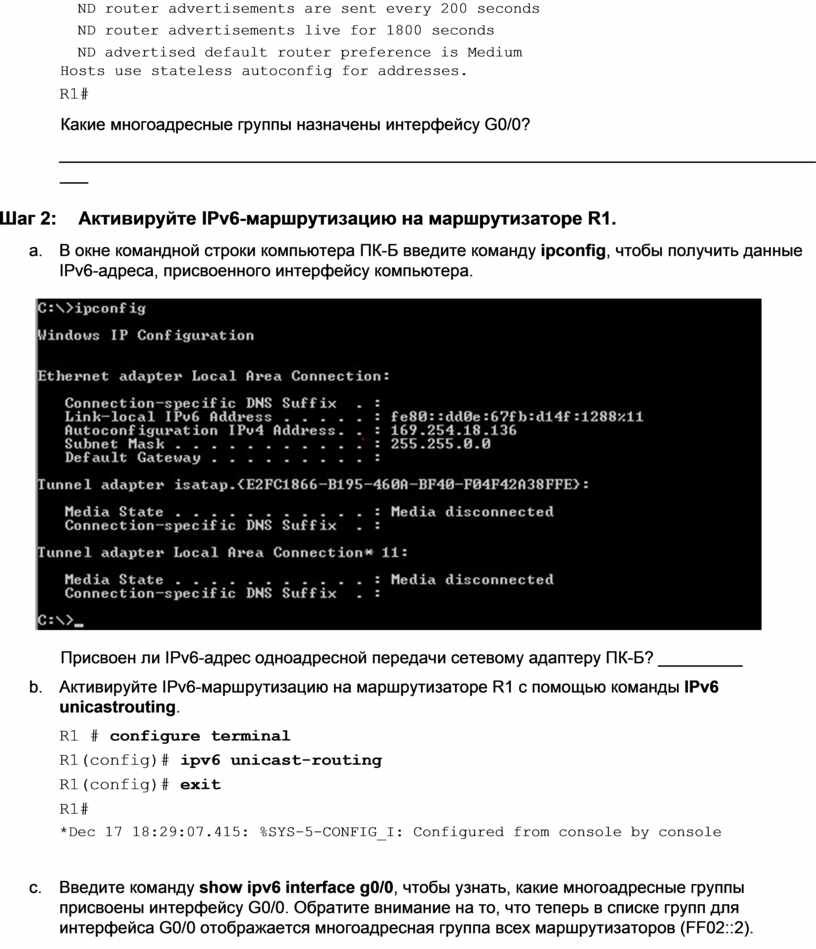

a.     В окне командной строки компьютера ПК-Б введите команду ipconfig, чтобы получить данные IPv6-адреса, присвоенного интерфейсу компьютера.

Присвоен ли IPv6-адрес одноадресной передачи сетевому адаптеру ПК-Б? _________

b.     Активируйте IPv6-маршрутизацию на маршрутизаторе R1 с помощью команды IPv6 unicastrouting.

R1 # configure terminal

R1(config)# ipv6 unicast-routing

R1(config)# exit

R1#

*Dec 17 18:29:07.415: %SYS-5-CONFIG_I: Configured from console by console

c.     Введите команду show ipv6 interface g0/0, чтобы узнать, какие многоадресные группы присвоены интерфейсу G0/0. Обратите внимание на то, что теперь в списке групп для интерфейса G0/0 отображается многоадресная группа всех маршрутизаторов (FF02::2).

Примечание. Это позволит компьютерам получать IP-адреса и данные основного шлюза автоматически с помощью функции SLAAC (Автоконфигурация без сохранения состояния адреса).

R1# show ipv6 interface g0/0

GigabitEthernet0/0 is up, line protocol is up

  IPv6 is enabled, link-local address is FE80::1   No Virtual link-local address(es):

  Global unicast address(es):

    2001:DB8:ACAD:A::1, subnet is 2001:DB8:ACAD:A::/64 [EUI]   Joined group address(es):

    FF02::1

FF02::2

    FF02::1:FF00:1

  MTU is 1500 bytes

  ICMP error messages limited to one every 100 milliseconds

  ICMP redirects are enabled

  ICMP unreachables are sent

  ND DAD is enabled, number of DAD attempts: 1

  ND reachable time is 30000 milliseconds (using 30000)

  ND advertised reachable time is 0 (unspecified)

  ND advertised retransmit interval is 0 (unspecified)

  ND router advertisements are sent every 200 seconds

  ND router advertisements live for 1800 seconds

  ND advertised default router preference is Medium   Hosts use stateless autoconfig for addresses.

R1#

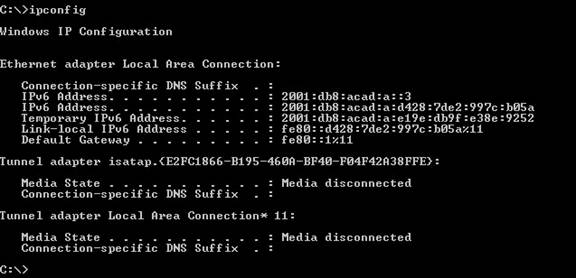

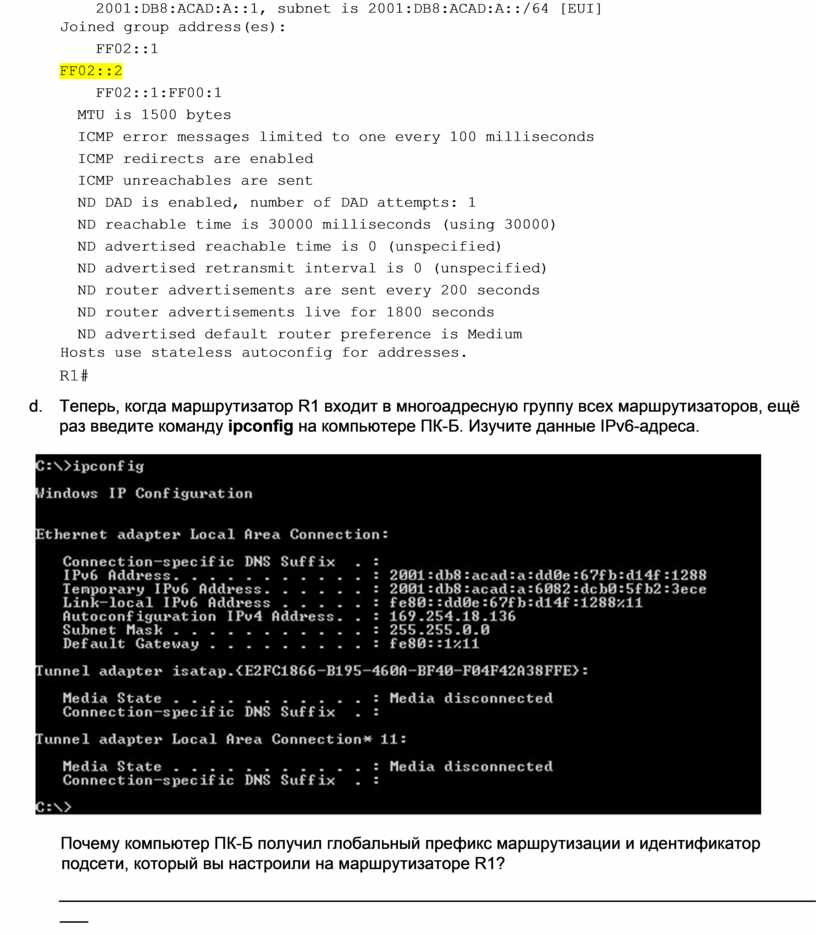

d.     Теперь, когда маршрутизатор R1 входит в многоадресную группу всех маршрутизаторов, ещё раз введите команду ipconfig на компьютере ПК-Б. Изучите данные IPv6-адреса.

Почему компьютер ПК-Б получил глобальный префикс маршрутизации и идентификатор подсети, который вы настроили на маршрутизаторе R1?

____________________________________________________________________________________

____________________________________________________________________________________ ____________________________________________________________________________________

____________________________________________________________________________________

Шаг 3:     Назначьте IPv6-адреса интерфейсу управления (SVI) на коммутаторе S1.

a.     Назначьте полученный IPv6-адрес интерфейсу управления (VLAN 1) на коммутаторе S1. Также назначьте этому интерфейсу локальный адрес канала. Синтаксис команды IPv6 точно такой же, как и на маршрутизаторе.

b.     Проверьте правильность назначения IPv6-адресов интерфейсу управления с помощью команды show ipv6 interface vlan1.

Шаг 4:    Назначьте компьютерам статические IPv6-адреса.

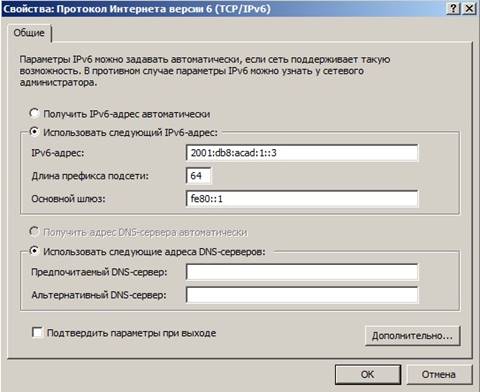

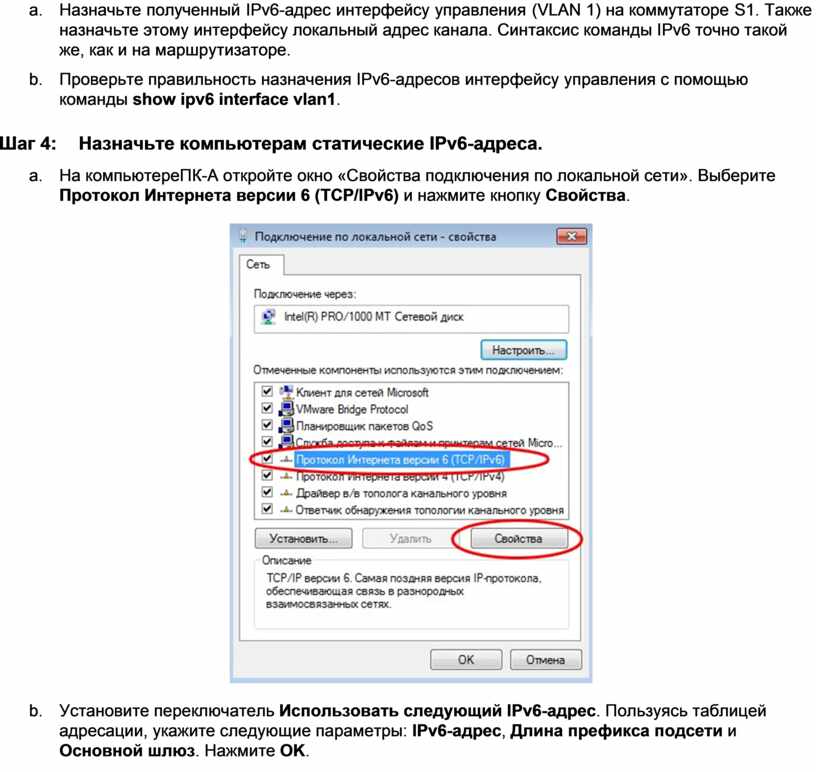

a.     На компьютереПК-A откройте окно «Свойства подключения по локальной сети». Выберите Протокол Интернета версии 6 (TCP/IPv6) и нажмите кнопку Свойства.

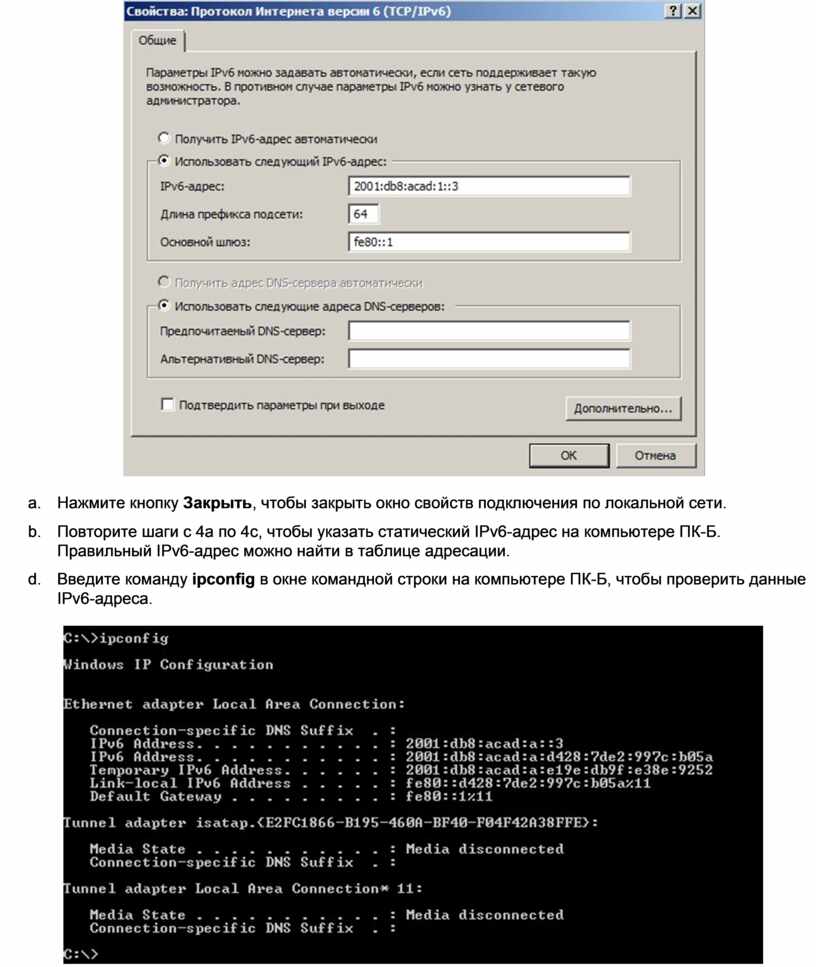

b.     Установите переключатель Использовать следующий IPv6-адрес. Пользуясь таблицей адресации, укажите следующие параметры: IPv6-адрес, Длина префикса подсети и Основной шлюз. Нажмите OK.

c.     Нажмите кнопку Закрыть, чтобы закрыть окно свойств подключения по локальной сети.

d.     Повторите шаги с 4a по 4c, чтобы указать статический IPv6-адрес на компьютере ПК-Б. Правильный IPv6-адрес можно найти в таблице адресации.

e.     Введите команду ipconfig в окне командной строки на компьютере ПК-Б, чтобы проверить данные IPv6-адреса.

Часть 3: Проверка сквозного подключения

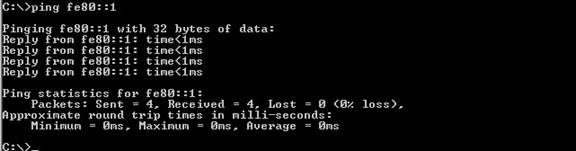

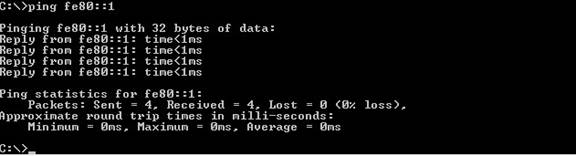

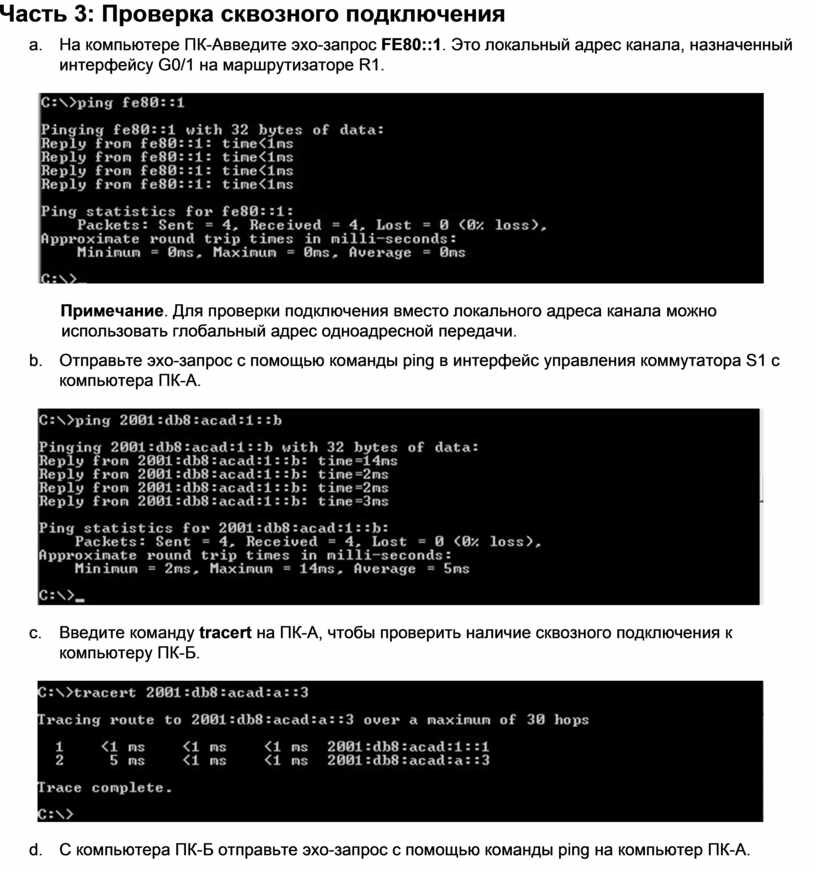

a.     На компьютере ПК-Aвведите эхо-запрос FE80::1. Это локальный адрес канала, назначенный интерфейсу G0/1 на маршрутизаторе R1.

Примечание. Для проверки подключения вместо локального адреса канала можно использовать глобальный адрес одноадресной передачи.

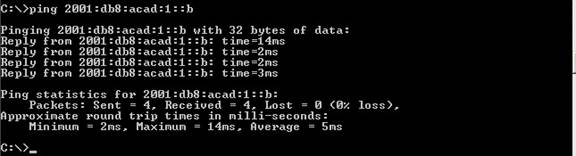

b.     Отправьте эхо-запрос с помощью команды ping в интерфейс управления коммутатора S1 с компьютера ПК-A.

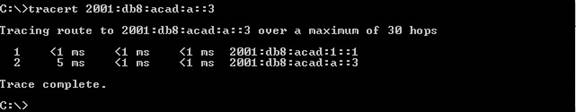

c.     Введите команду tracert на ПК-A, чтобы проверить наличие сквозного подключения к компьютеру ПК-Б.

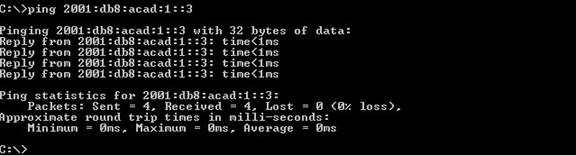

d.     С компьютера ПК-Б отправьте эхо-запрос с помощью команды ping на компьютер ПК-A.

e.     С компьютера ПК-Б отправьте эхо-запрос с помощью команды ping на локальный адрес канала интерфейса G0/0 на маршрутизаторе R1.

Примечание. В случае отсутствия сквозного подключения проверьте, правильно ли указаны IPv6адреса на всех устройствах.

Вопросы на закрепление

1. Почему один и тот же локальный адрес канала FE80::1 можно присвоить каждому из двух Ethernetинтерфейсов маршрутизатора R1?

_______________________________________________________________________________________

_______________________________________________________________________________________ 2. Назовите идентификатор подсети в IPv6-адресе одноадресной передачи 2001:db8:acad::aaaa:1234/64.

_______________________________________________________________________________________

Сводная таблица интерфейса маршрутизатора
