8кл напряжение.pptx
ДОБРО ПОЖАЛОВАТЬ
ФИЗИКА
8 КЛАСС
Учитель Конюшенко Т.Л.
Сосновская СШ
Тема:
Напряжение.
Единицы напряжения
Проверка д/з
Домашняя работа
§ 34,36,37,38
Определение, формулы.
Решить задачи 1;2 упр 16
Ответить на вопросы.
Чему равна сила тока?
Как называется единица измерения силы тока?
Как называется прибор для измерения силы тока?
Как включают амперметр в цепь?

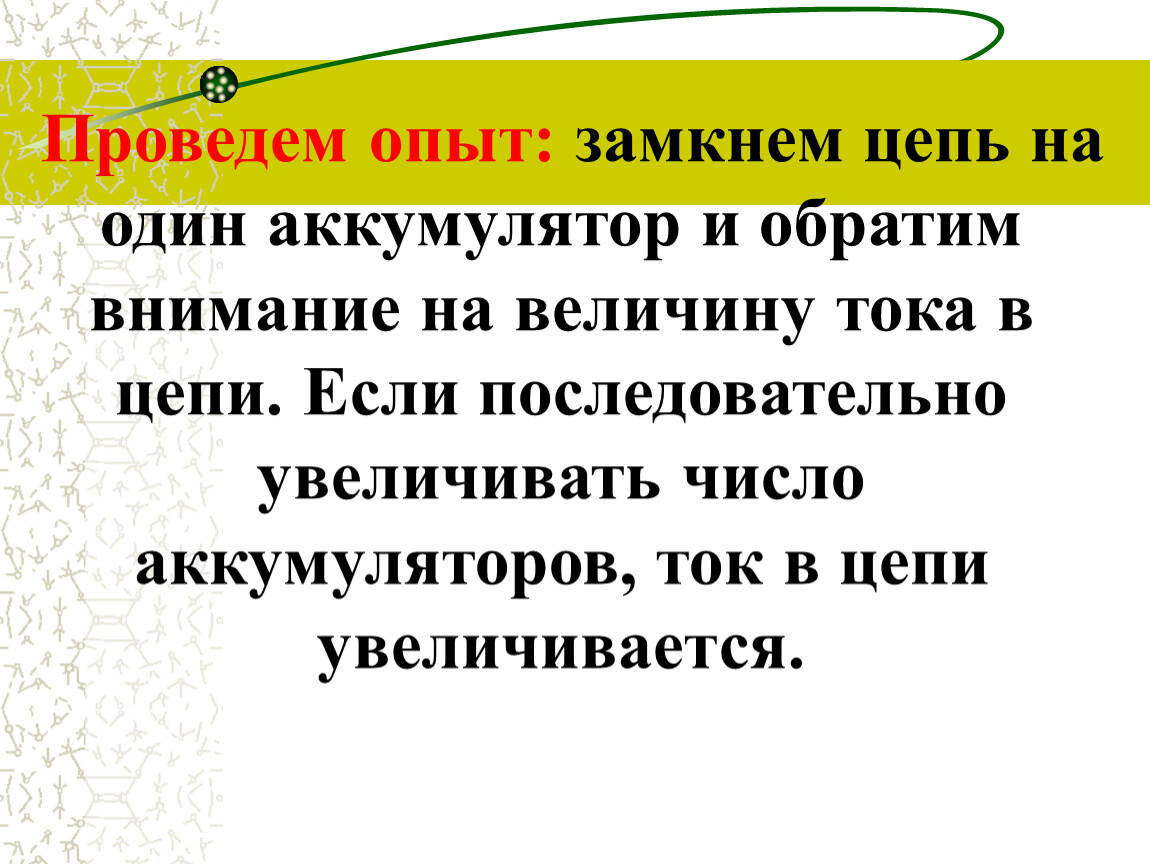

Проведем опыт: замкнем цепь на один аккумулятор и обратим внимание на величину тока в цепи. Если последовательно увеличивать число аккумуляторов, ток в цепи увеличивается.

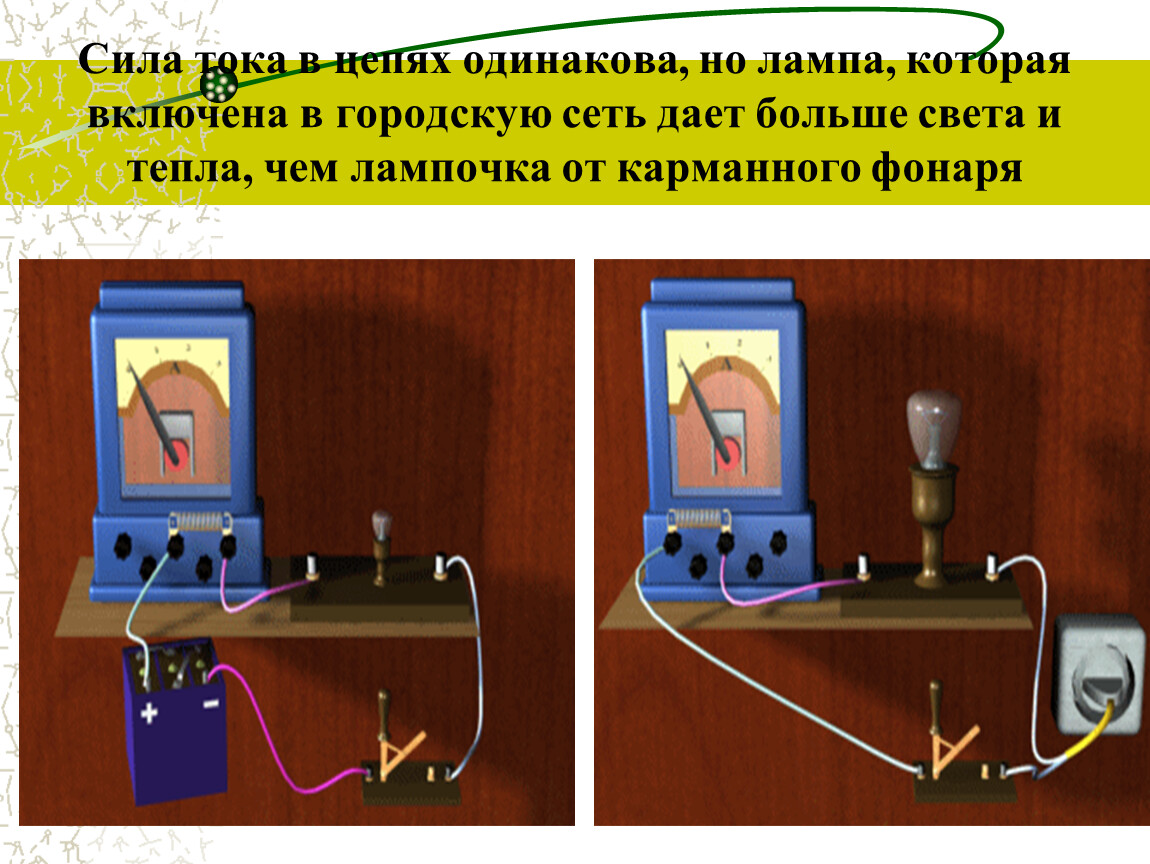

Сила тока в цепях одинакова, но лампа, которая включена в городскую сеть дает больше света и тепла, чем лампочка от карманного фонаря

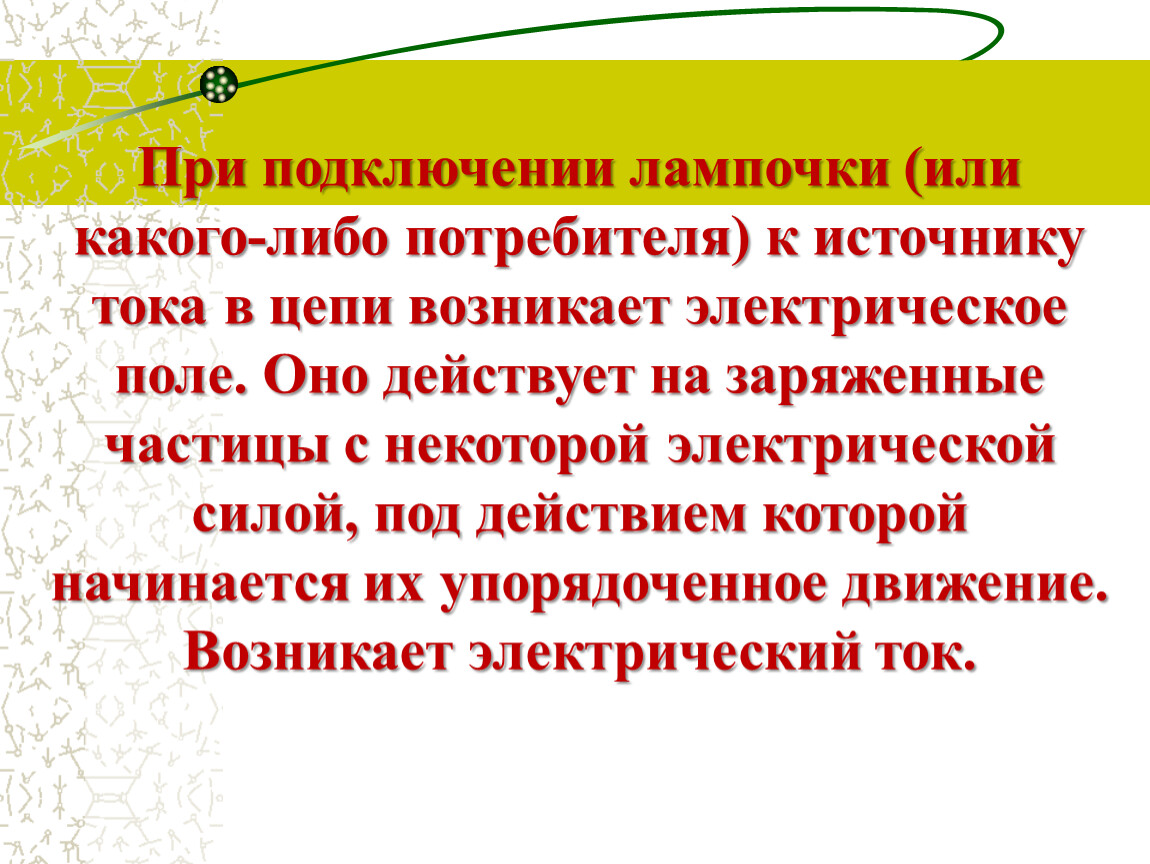

При подключении лампочки (или какого-либо потребителя) к источнику тока в цепи возникает электрическое поле. Оно действует на заряженные частицы с некоторой электрической силой, под действием которой начинается их упорядоченное движение. Возникает электрический ток.

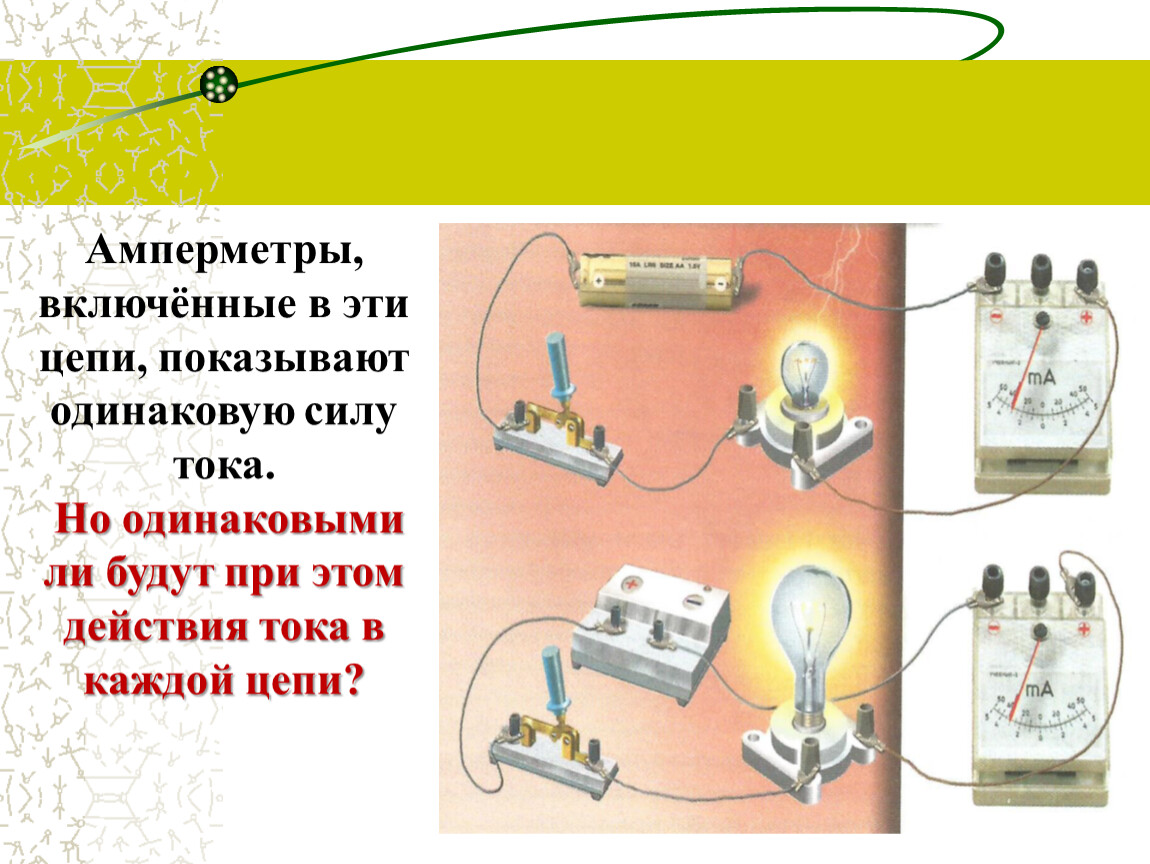

Амперметры, включённые в эти цепи, показывают одинаковую силу тока.
Но одинаковыми ли будут при этом действия тока в каждой цепи?

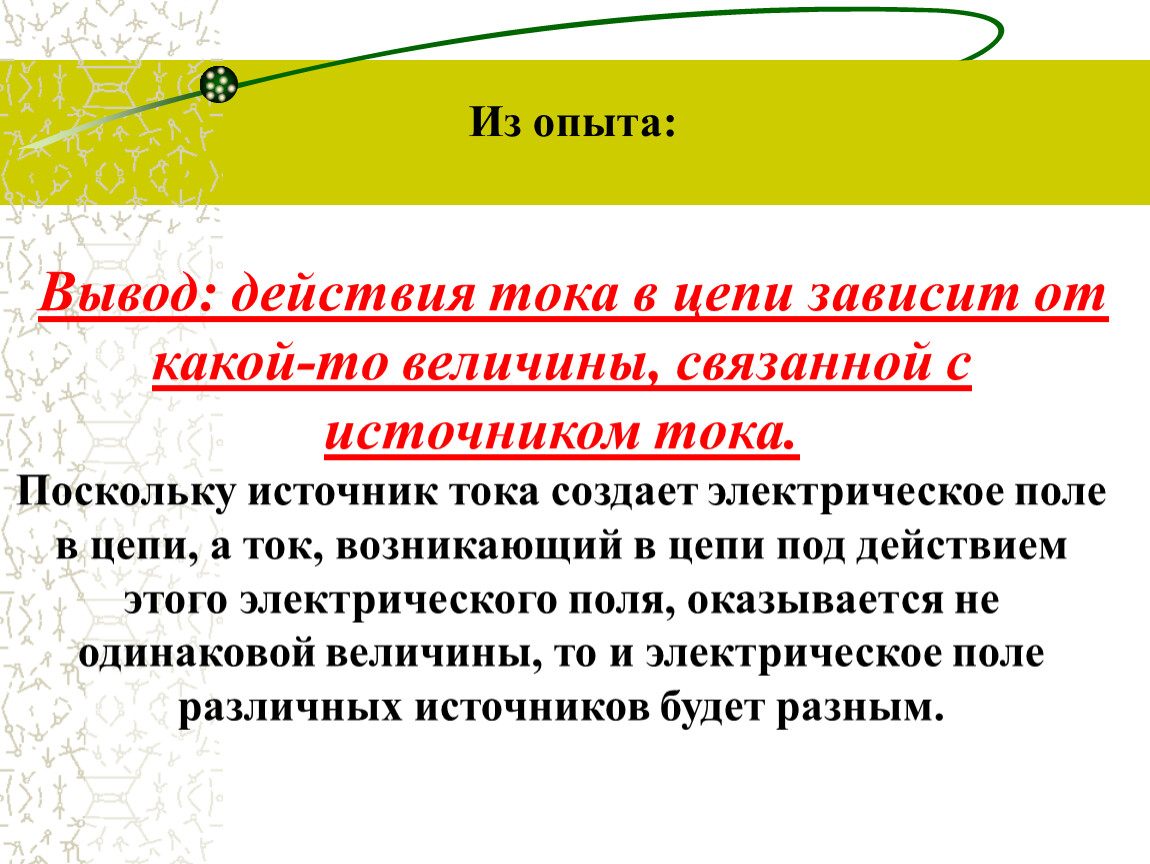

Из опыта:
Вывод: действия тока в цепи зависит от какой-то величины, связанной с источником тока.
Поскольку источник тока создает электрическое поле в цепи, а ток, возникающий в цепи под действием этого электрического поля, оказывается не одинаковой величины, то и электрическое поле различных источников будет разным.
Поскольку при одной и той же силе тока его тепловое действие было различным, значит, и работа тока в этих цепях не одинакова.
Следовательно, работа тока зависит также от другой его характеристики.
Эту новую физическую величину называют электрическим напряжением.

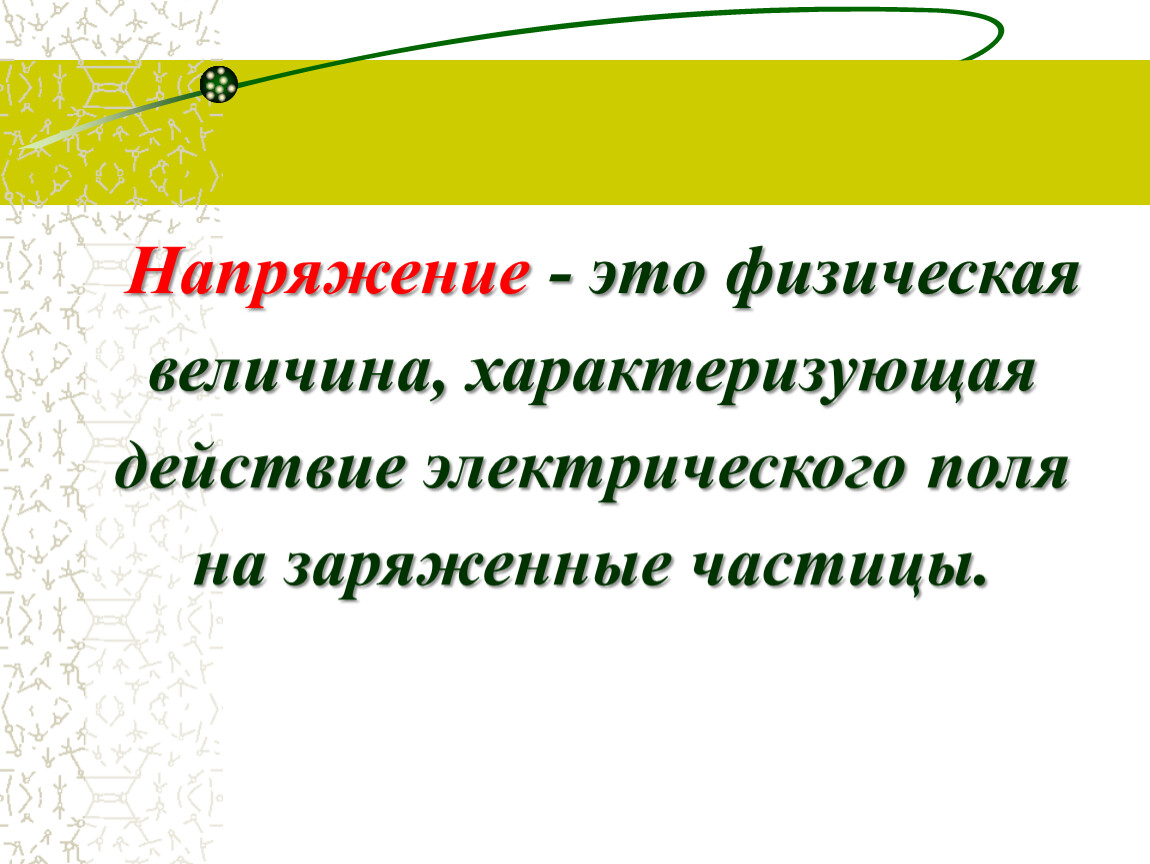

Напряжение - это физическая величина, характеризующая действие электрического поля на заряженные частицы.
Напряжение показывает,
какую работу совершает электрическое поле при перемещении единичного электрического заряда из одной точки в другую,
и обозначается буквой U.

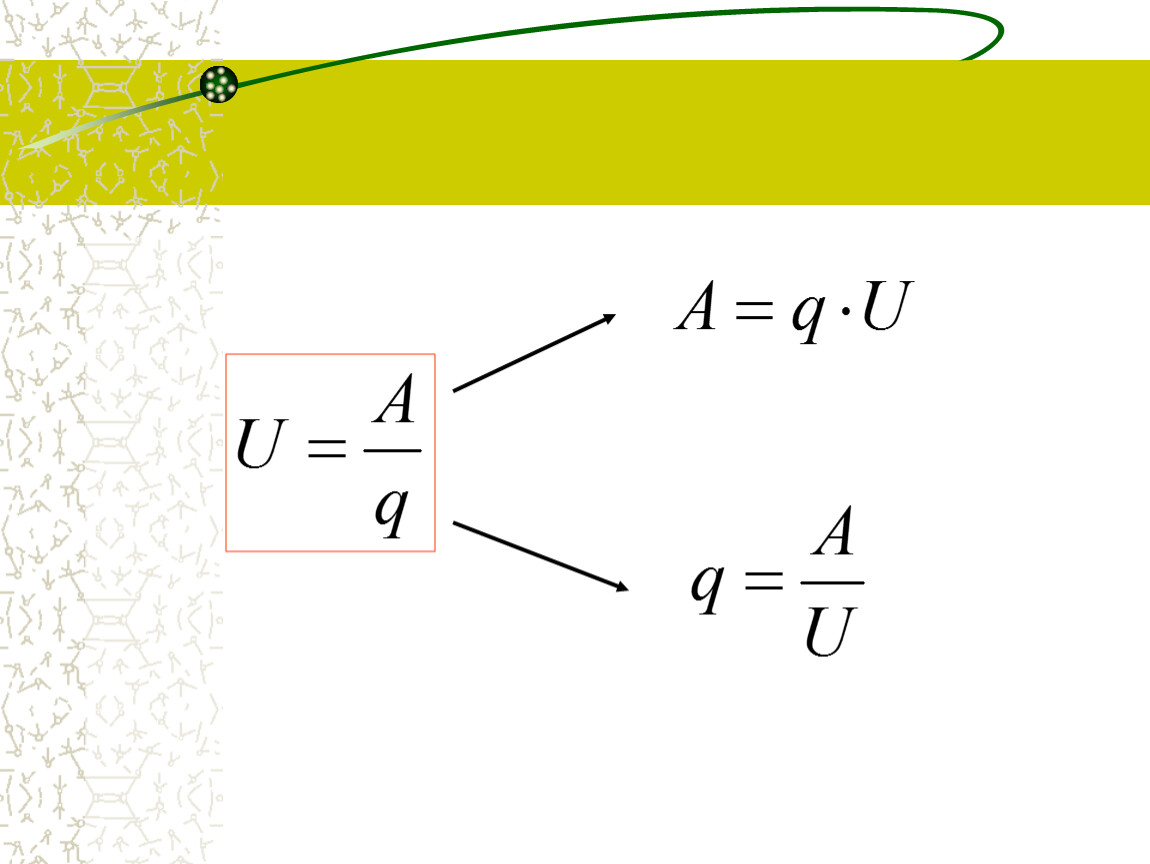

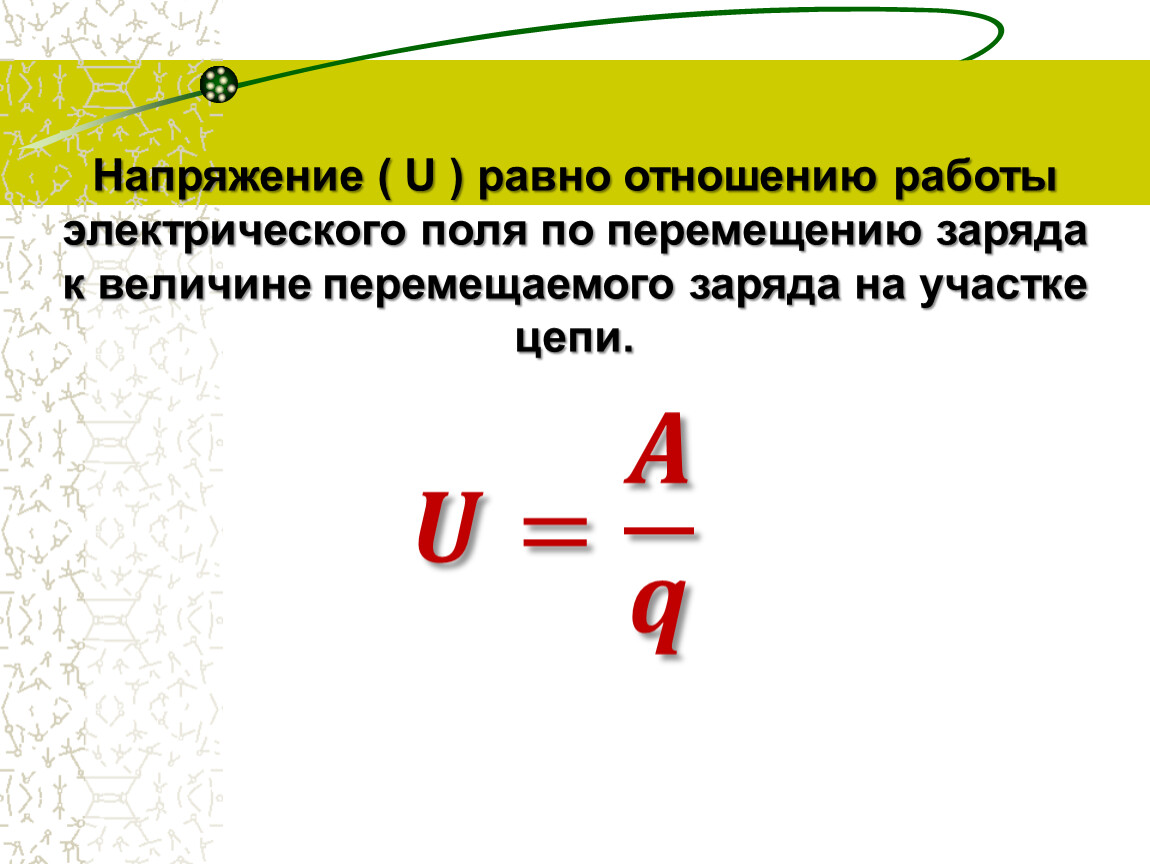

Напряжение ( U ) равно отношению работы электрического поля по перемещению заряда к величине перемещаемого заряда на участке цепи.
𝑼= 𝑨 𝒒
𝐔 𝐔𝐔 𝐔 =1 Дж Кл Дж Дж Кл Кл Дж Кл =𝟏𝟏В (Вольт)
Единица напряжения названа вольтом (В) в честь итальянского ученого Алессандро Вольта
Алессандро Вольта
(1745—1827)
Итальянский физик, химик и физиолог, один из основоположников учения об электричестве.

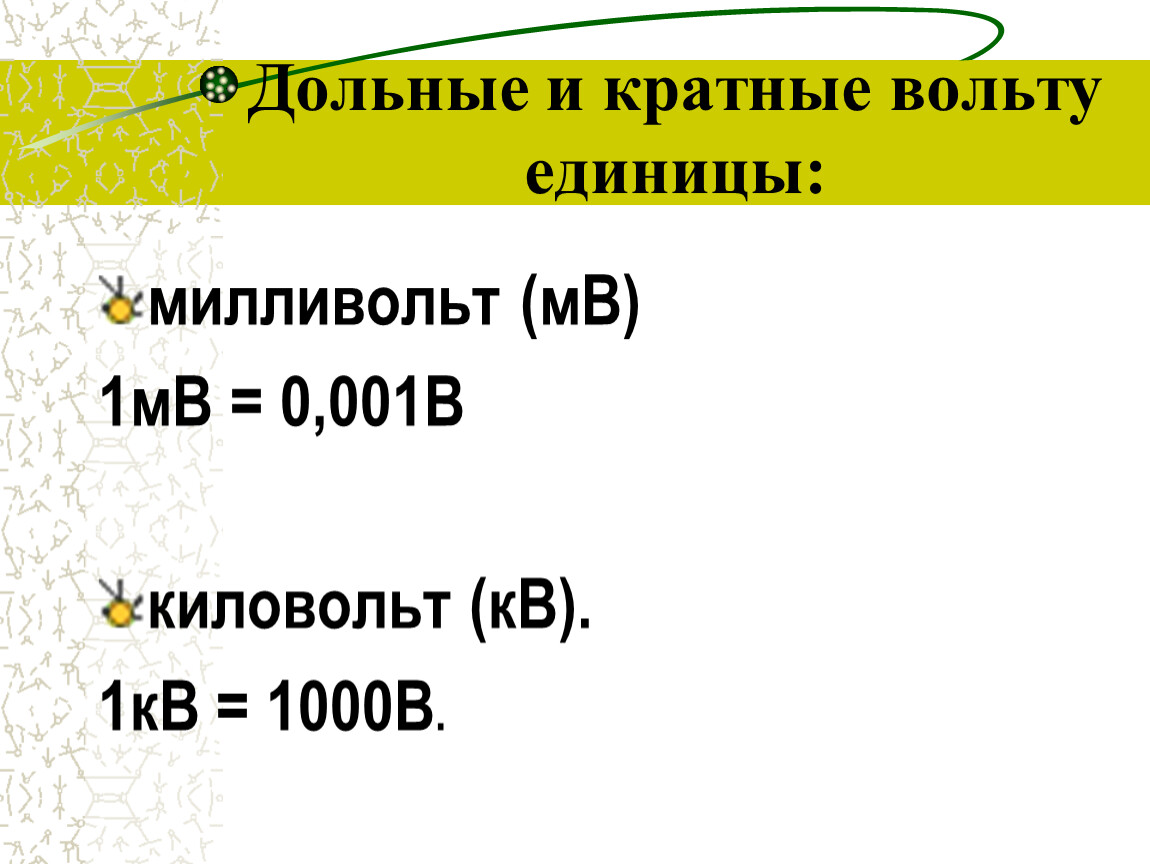

Дольные и кратные вольту единицы:
милливольт (мВ)
1мВ = 0,001В
киловольт (кВ).
1кВ = 1000В.
Напряжение, считающееся безопасным для человека
в сухом помещении, составляет до 36 В.
Для сырого помещения это значение опускается до 12 В.

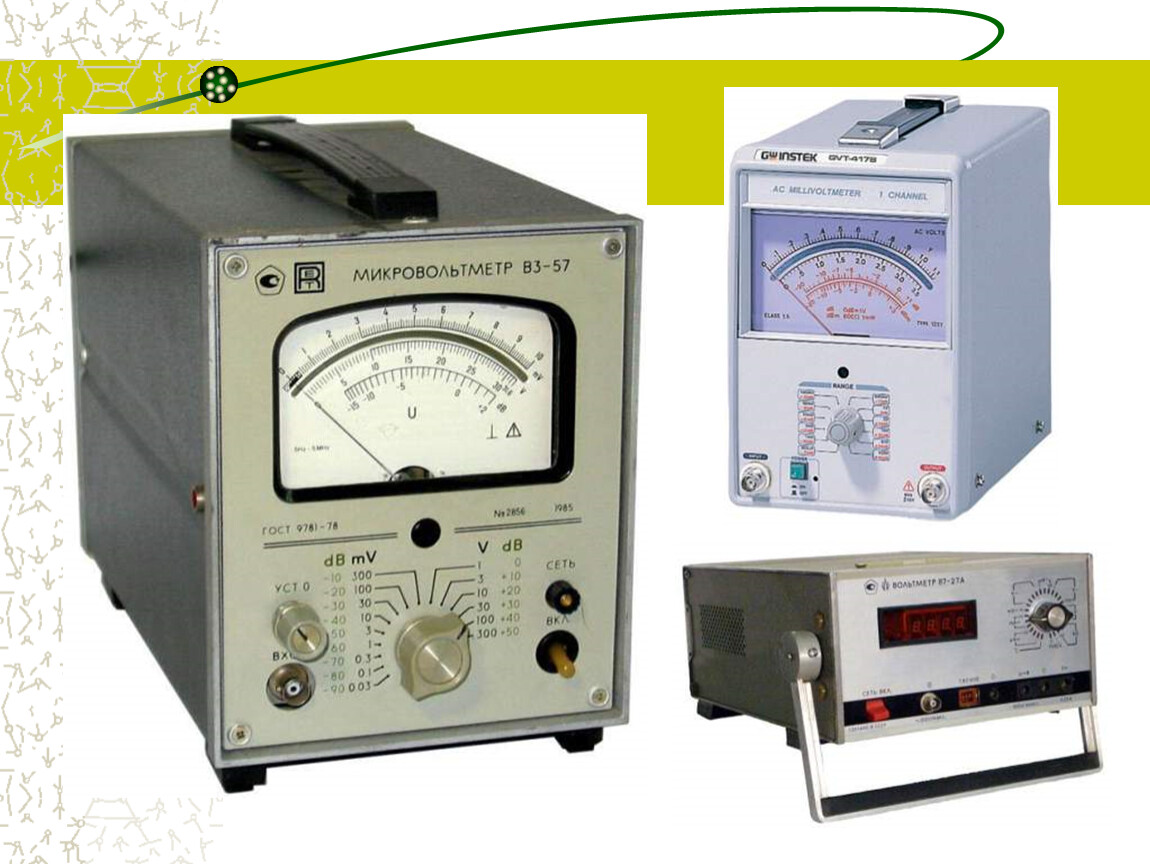

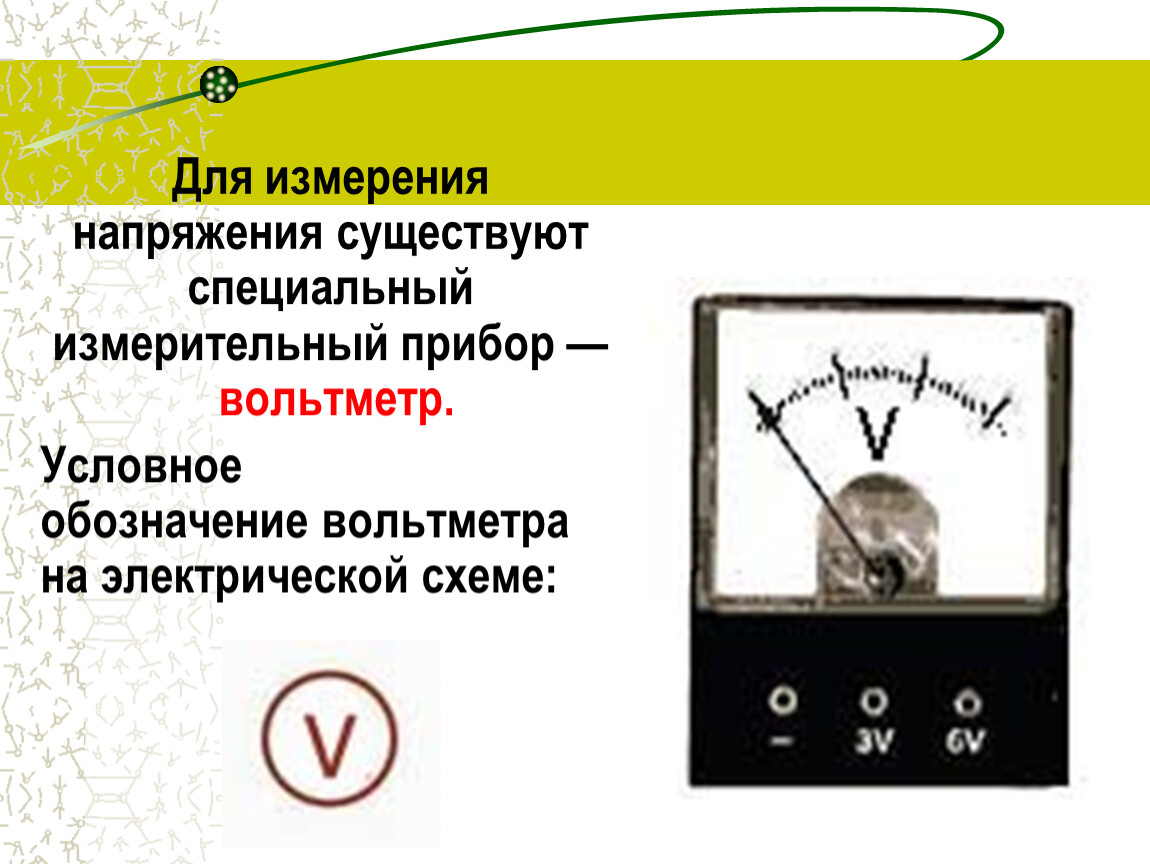

Для измерения напряжения существуют специальный измерительный прибор — вольтметр.

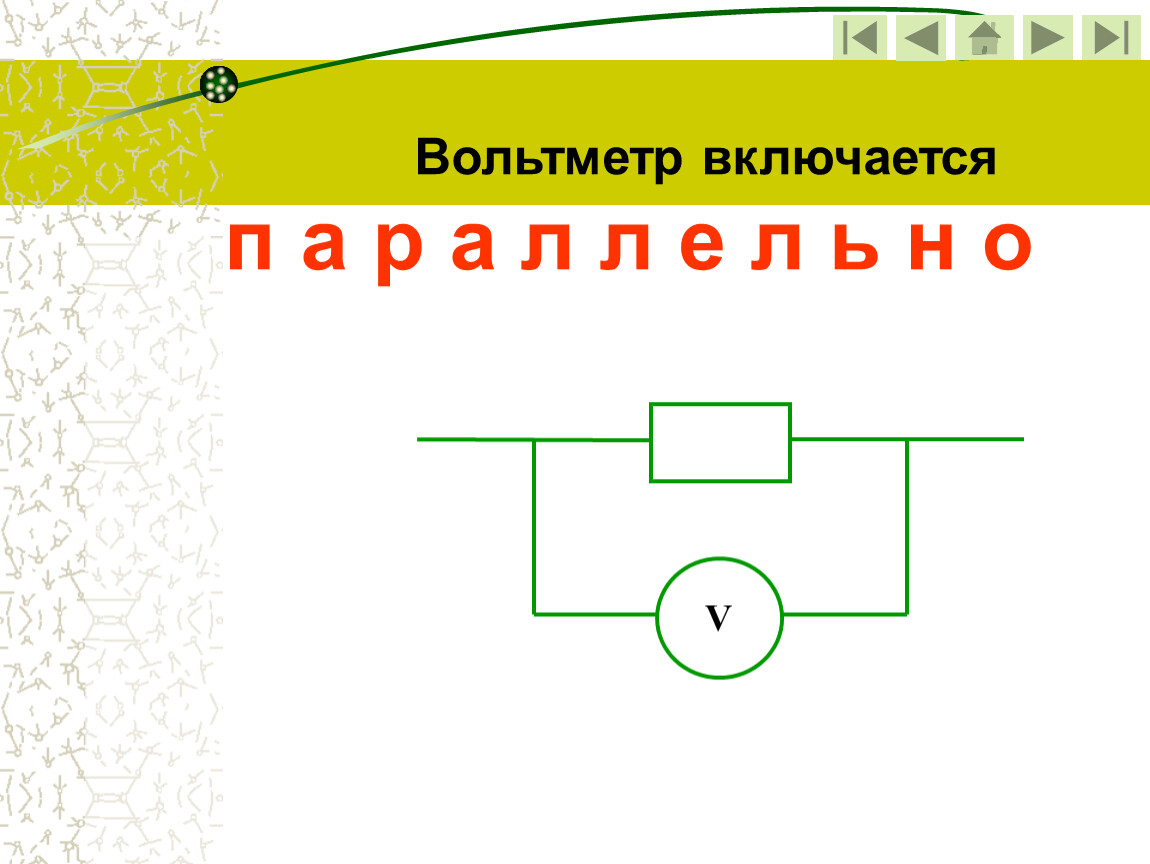

Вольтметр включается
п а р а л л е л ь н о

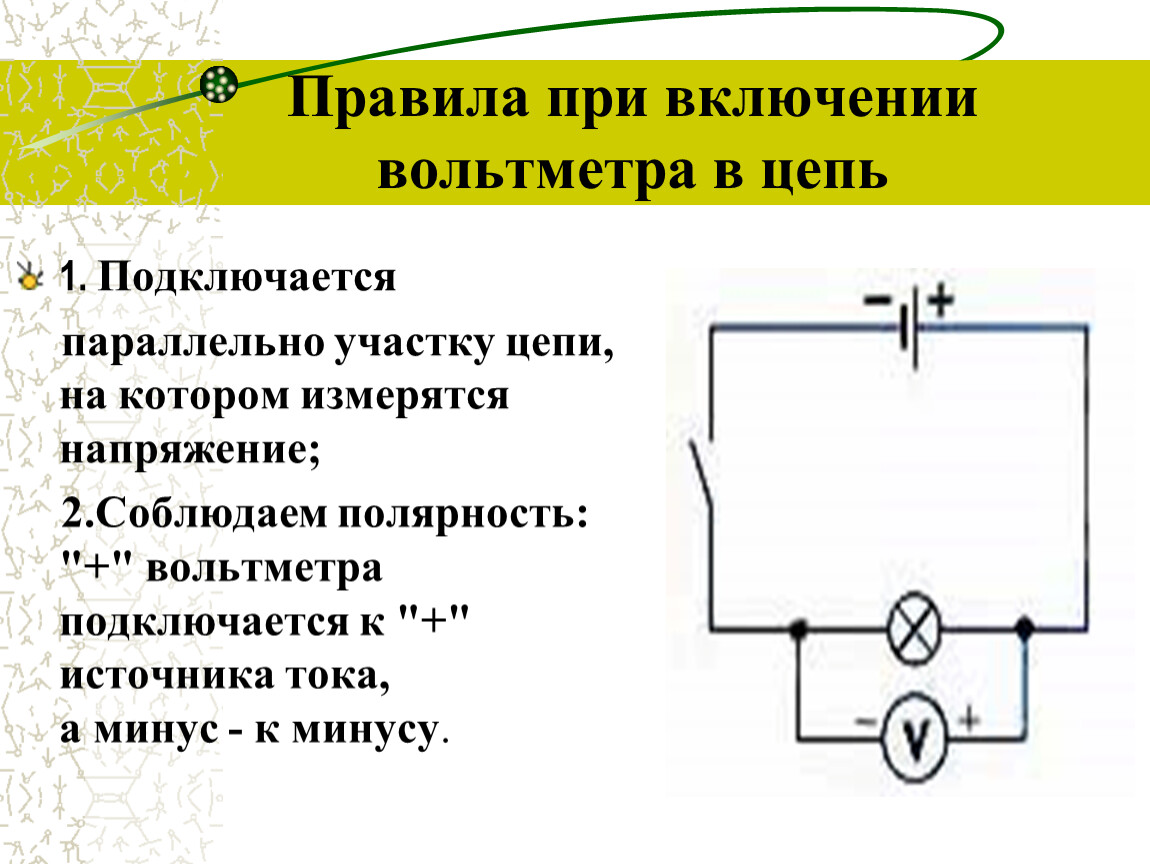

Правила при включении вольтметра в цепь
1. Подключается
параллельно участку цепи, на котором измерятся напряжение;

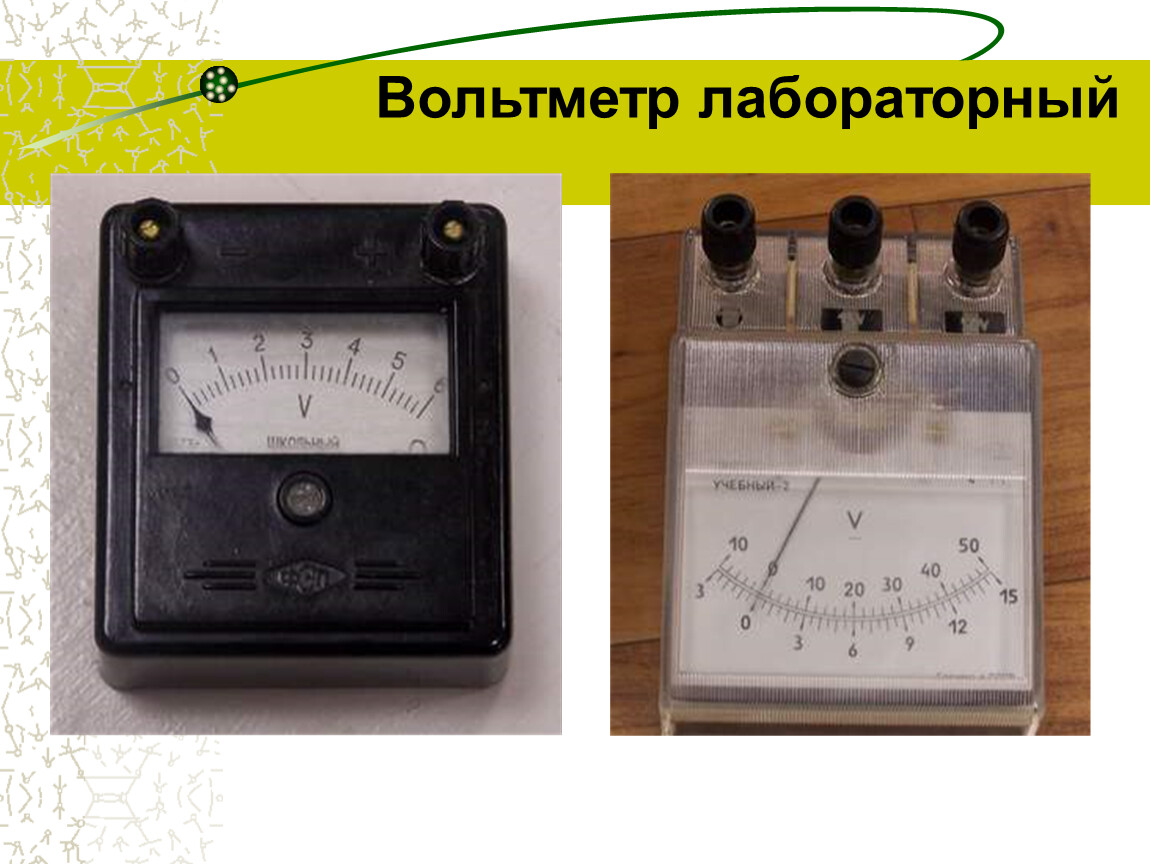

Вольтметр лабораторный

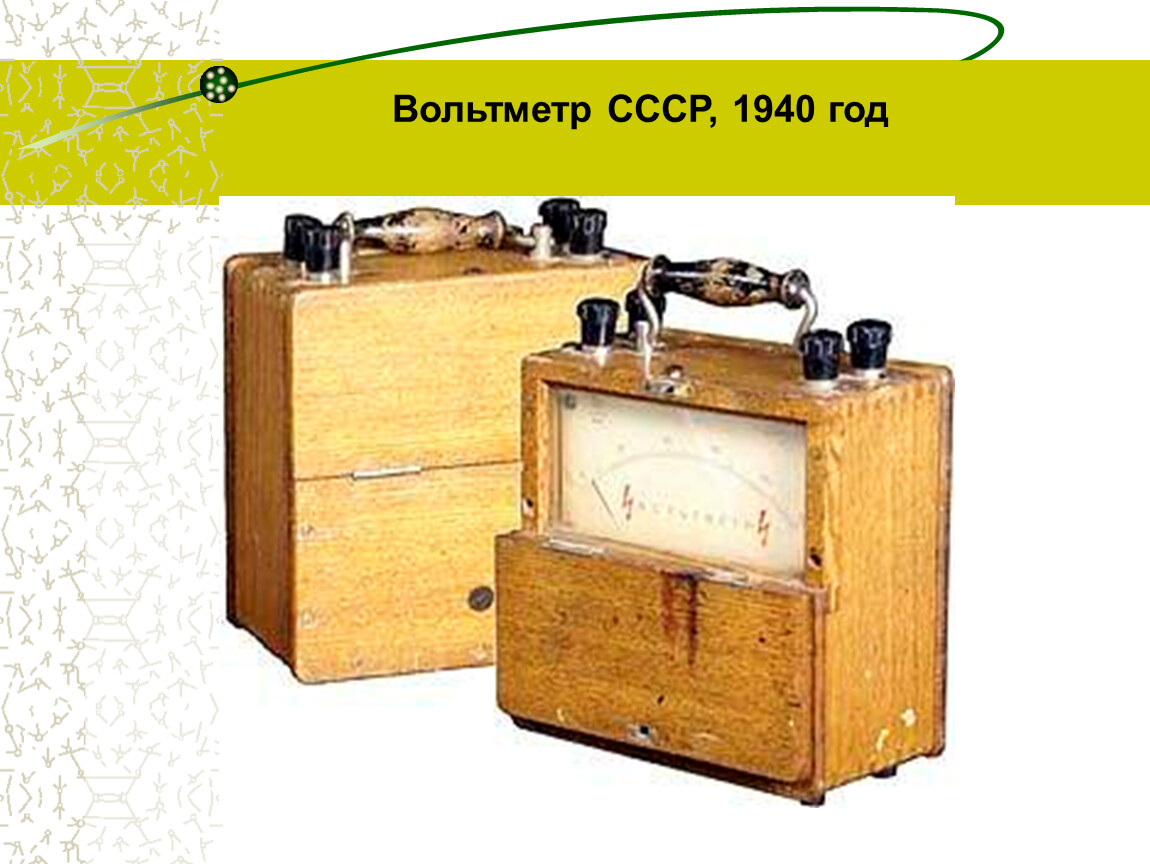

Вольтметр СССР, 1940 год

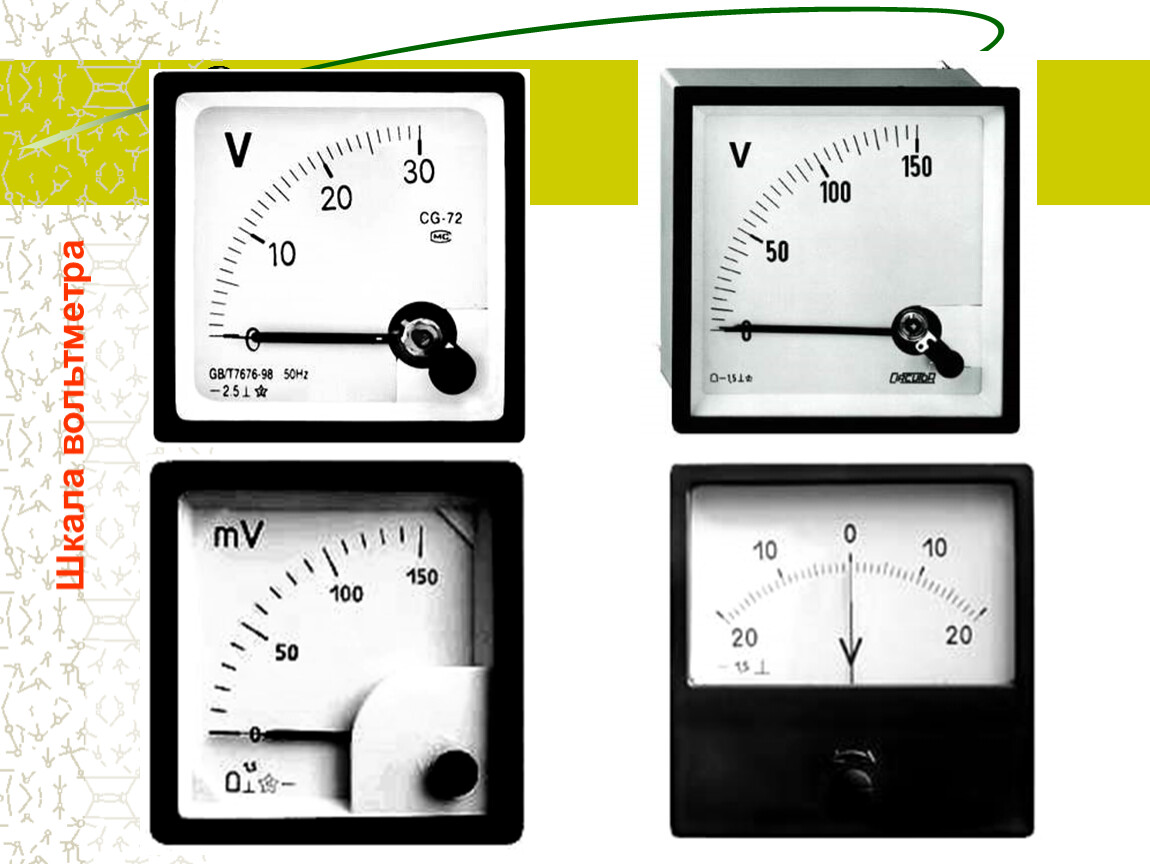

Шкала вольтметра

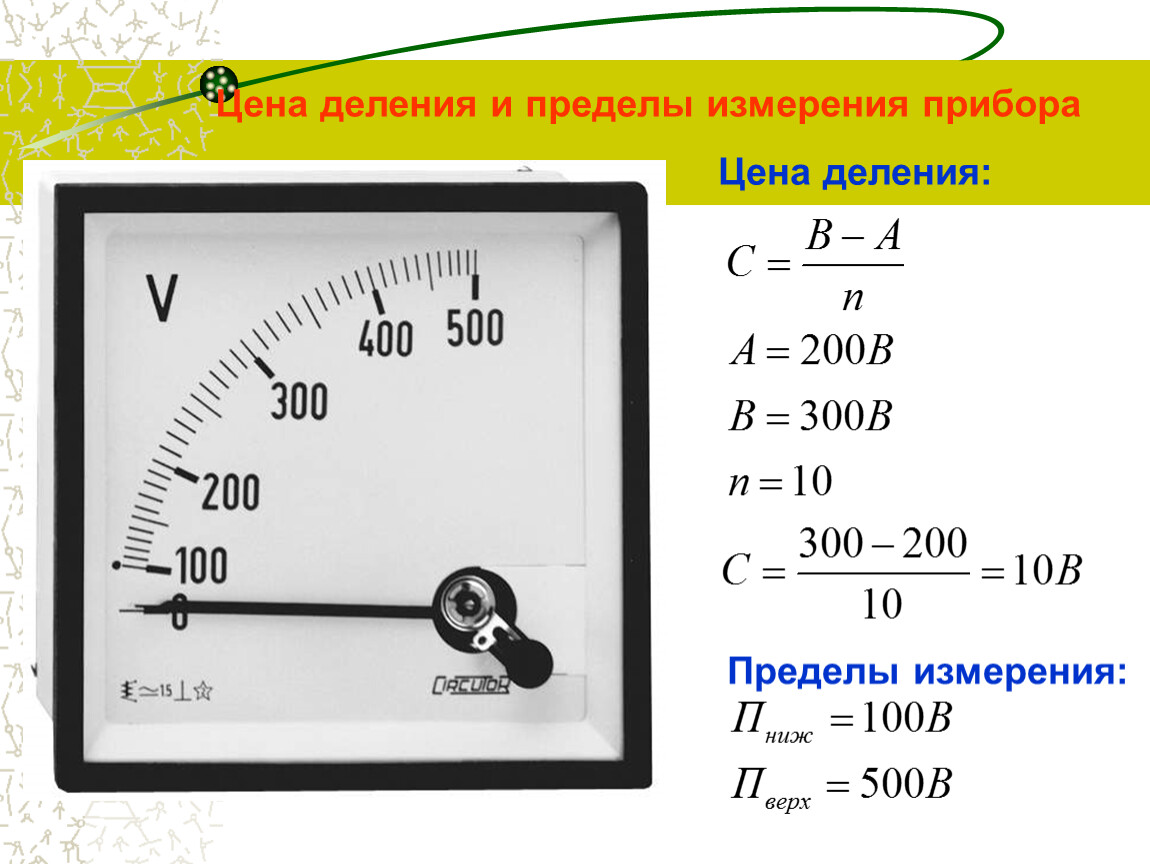

Цена деления и пределы измерения прибора
Разность потенциалов, возникающая, например, в электрическом органе электрического ската, достигает 300 в , а в органе электрического угря — 400—600 в.
Электрические органы выполняют разные функции: нападение, внутривидовая сигнализация (при помощи периодических произвольных разрядов), локация.
Характерная особенность рыб, обладающих электрическими органами, — слабая восприимчивость к действию электричества.
Например, электрический угорь способен переносить напряжение до 220 в.
Задача 1
При прохождении одинакового количества электричества в одном проводнике совершена работа 100 Дж, а в другом - 250 Дж. На каком проводнике напряжение больше? Во сколько раз?

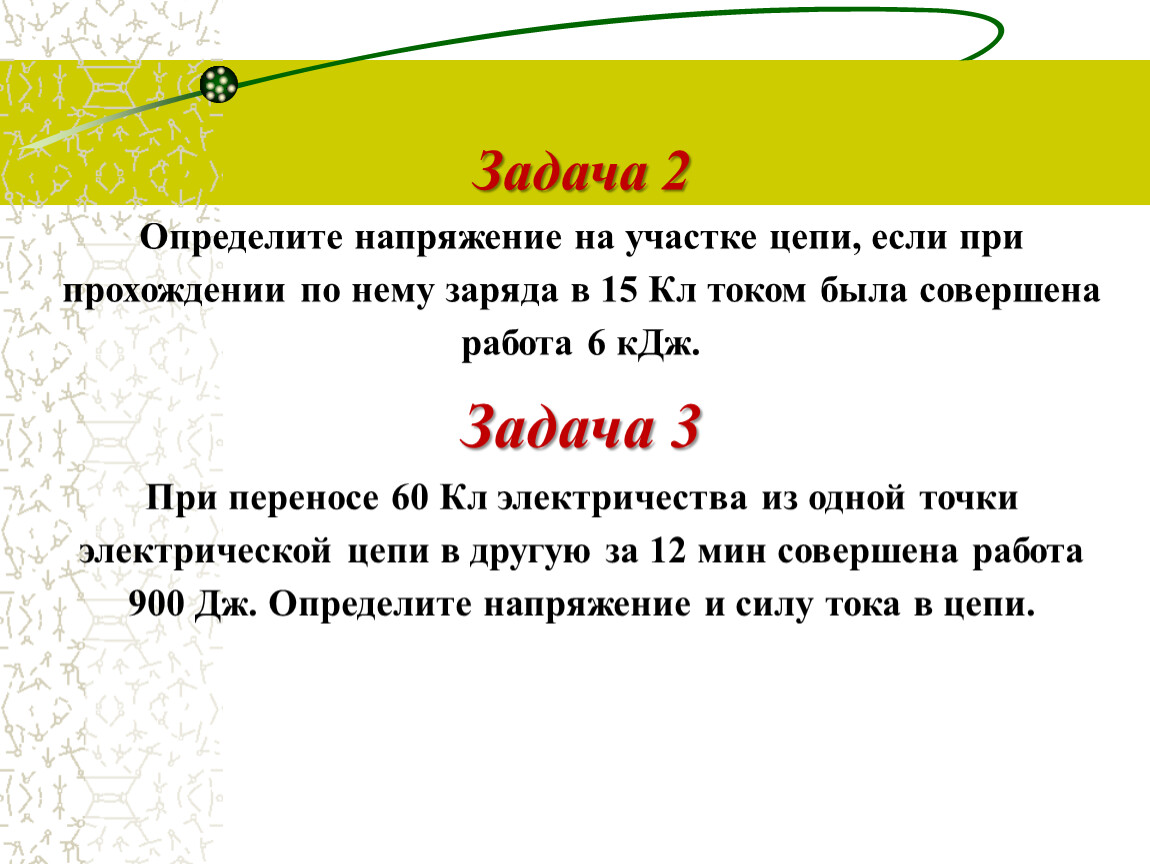

Задача 2
Определите напряжение на участке цепи, если при прохождении по нему заряда в 15 Кл током была совершена работа 6 кДж.
Задача 3
При переносе 60 Кл электричества из одной точки электрической цепи в другую за 12 мин совершена работа 900 Дж. Определите напряжение и силу тока в цепи.

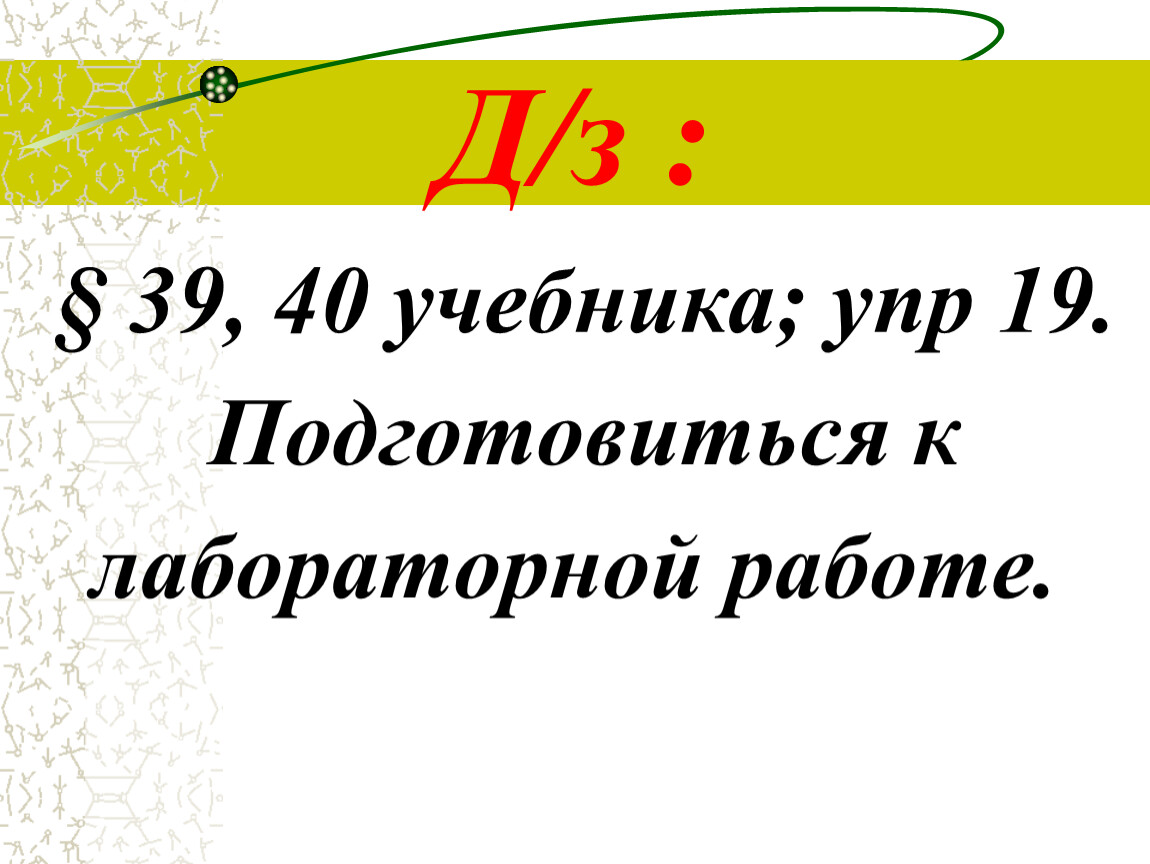

Д/з :
§ 39, 40 учебника; упр 19.
Подготовиться к лабораторной работе.
Спасибо за внимание
