Нұсқау карта: «Магнит өрісінің энергиясы»
Оқу мақсаттары:
- механикалық энергия және магнит өрісі энергиясы арасындағы ұқсастықтарды келтіру;
- контурдың индуктивтілігі пен ток күшін біле отырып, магнит өрісі энергиясын есептеу.
Жетістік критерийлері:
- механикалық энергия және магнит өрісі энергиясы арасындағы ұқсастықтарды келтіре алады;
- контурдың индуктивтілігі пен ток күшін білет отырып, магнит өрісі энергиясын есептей алады.
Тапсырма 1:
Тербелістер аналогиясы кестесін толтырыңдар:
|
уақыт |
|
|
|
|
|
|
Серіппелі маятник |
|
|
|
|
|
|
Жылдамдық
|
0 |
0 емес |
мах |
0 емес |
0 |
|
Кинетикалық энергия |
|
|
|
|
|
|
Ығысу |
|
|
|
|
|
|
Потенциалдық энергия |
|
|
|
|
|
|
Толық энергия |
|
|
|
|
|
|
Тербелмелі контур |
|
|
|
|
|
|
Ток күші
|
0 |
0 емес |
мах |
0 емес |
0 |
|
Магнит өрісі энергиясы |
|
|
|
|
|
|
Заряд |
|
|
|
|
|
|
Электр өрісі энергиясы |
|
|
|
|
|
|
Толық энергия |
|
|
|
|
|
Тапсырма 2:
Физикалық шамалар аналогиясы кестесін толтырыңдар.
|
Механикалық шама |
Электромагниттік шама |
|
|
|

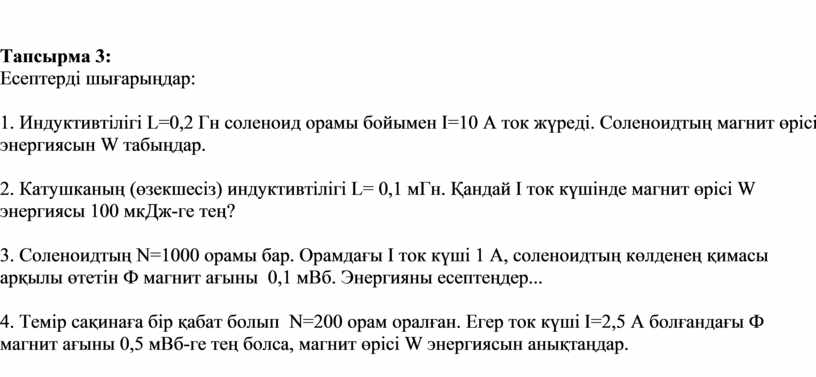

Тапсырма 3:
Есептерді шығарыңдар:
1. Индуктивтілігі L=0,2 Гн соленоид орамы бойымен I=10 А ток жүреді. Соленоидтың магнит өрісі энергиясын W табыңдар.
2. Катушканың (өзекшесіз) индуктивтілігі L= 0,1 мГн. Қандай I ток күшінде магнит өрісі W энергиясы 100 мкДж-ге тең?
3. Соленоидтың N=1000 орамы бар. Орамдағы I ток күші 1 А, соленоидтың көлденең қимасы арқылы өтетін Ф магнит ағыны 0,1 мВб. Энергияны есептеңдер...
4. Темір сақинаға бір қабат болып N=200 орам оралған. Егер ток күші I=2,5 А болғандағы Ф магнит ағыны 0,5 мВб-ге тең болса, магнит өрісі W энергиясын анықтаңдар.
