Опыт участия в движении ПРОФЕССИОНАЛЫ компетенция «Изготовление прототипов

Филиппов Михаил Юрьевич
учитель технологии и робототехники МОАУ “СОШ №34” г. Оренбурга

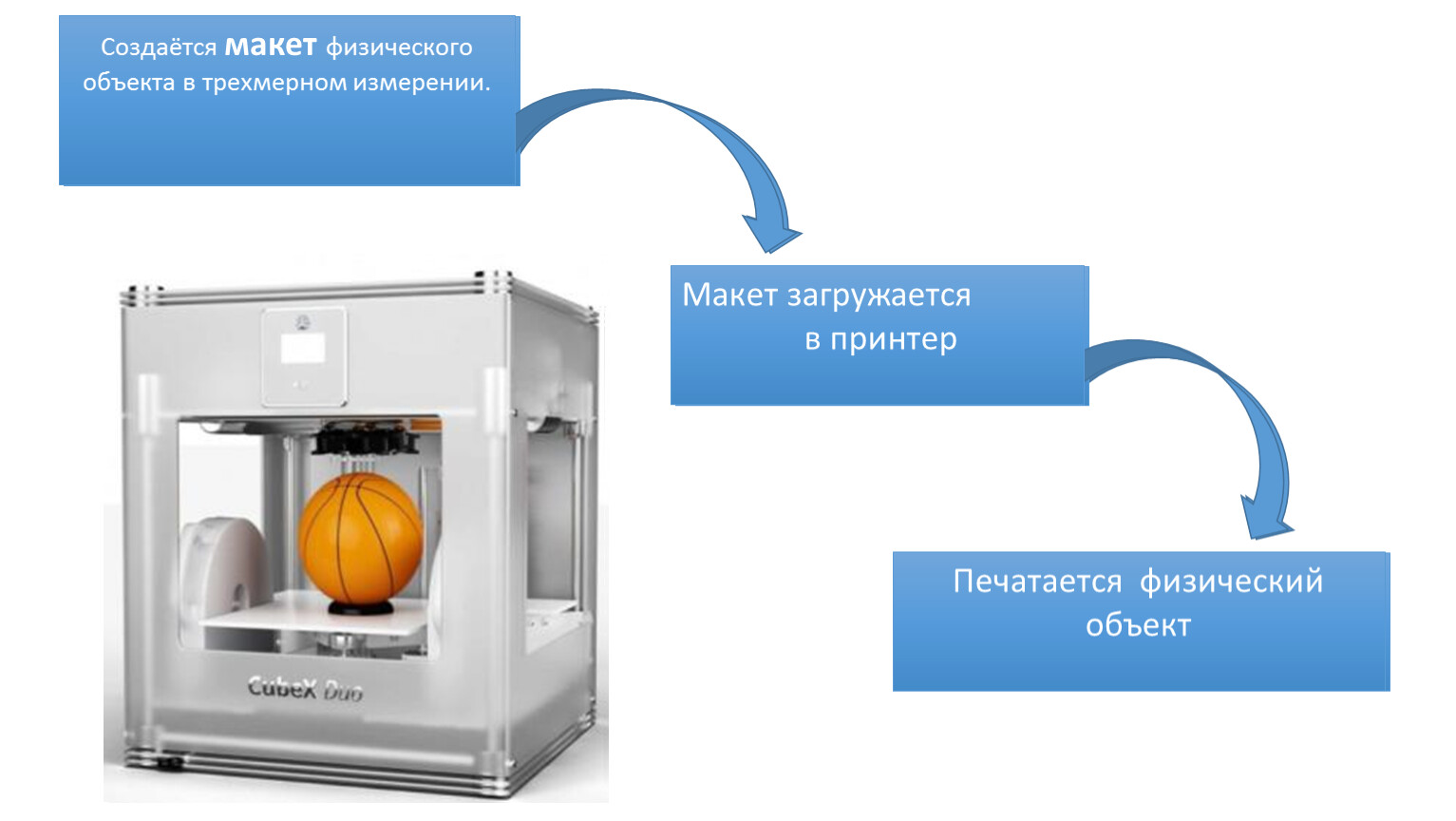

это послойное создание физического объекта, который соответствует математической модели, представленной в
CAD-формате.

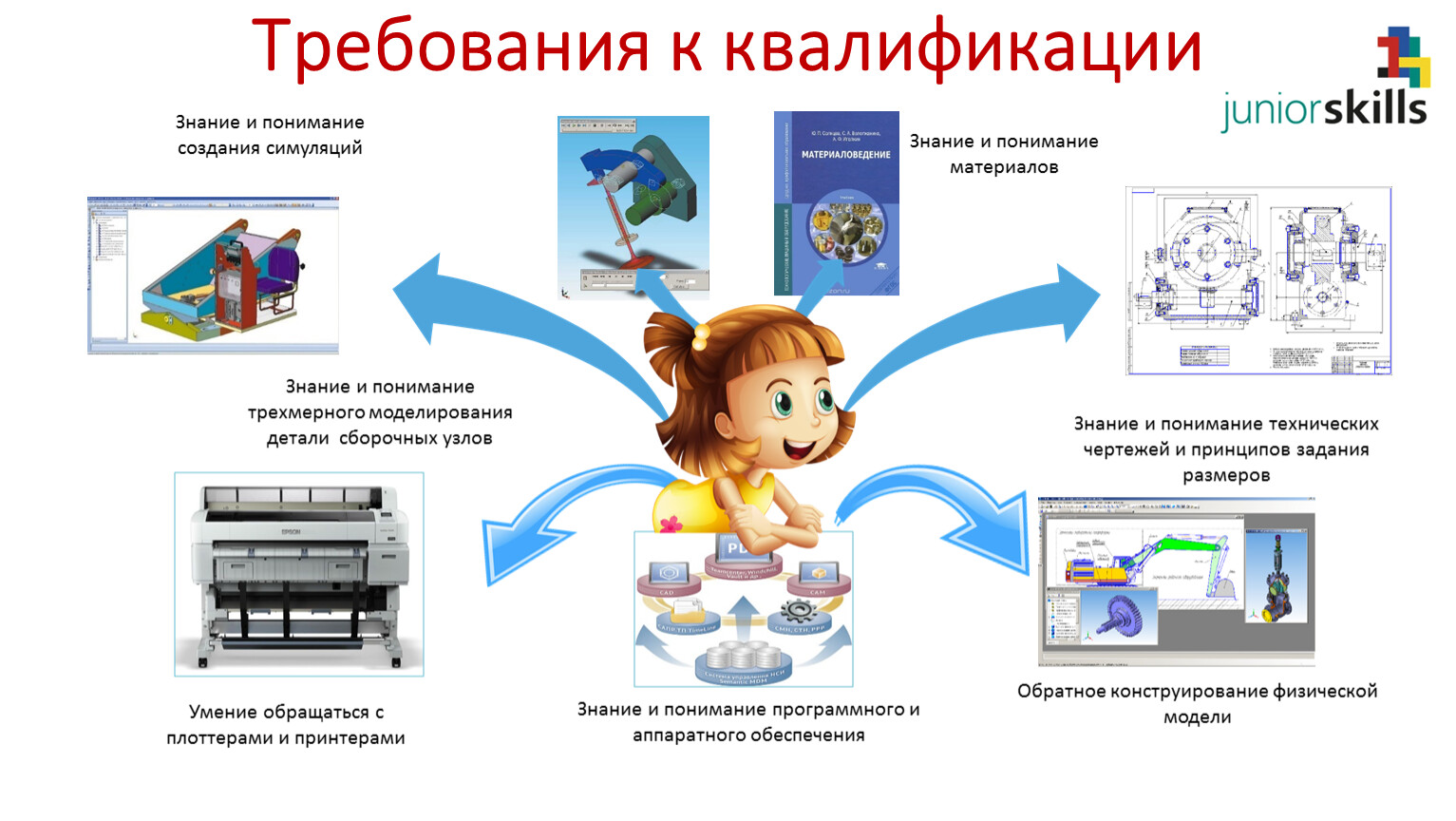

Знание и понимание трехмерного моделирования детали сборочных узлов

Знание и понимание технических чертежей и принципов задания размеров

Обратное конструирование физической модели

Умение обращаться с плоттерами и принтерами

Знание и понимание программного и аппаратного обеспечения

Знание и понимание материалов

Знание и понимание создания симуляций

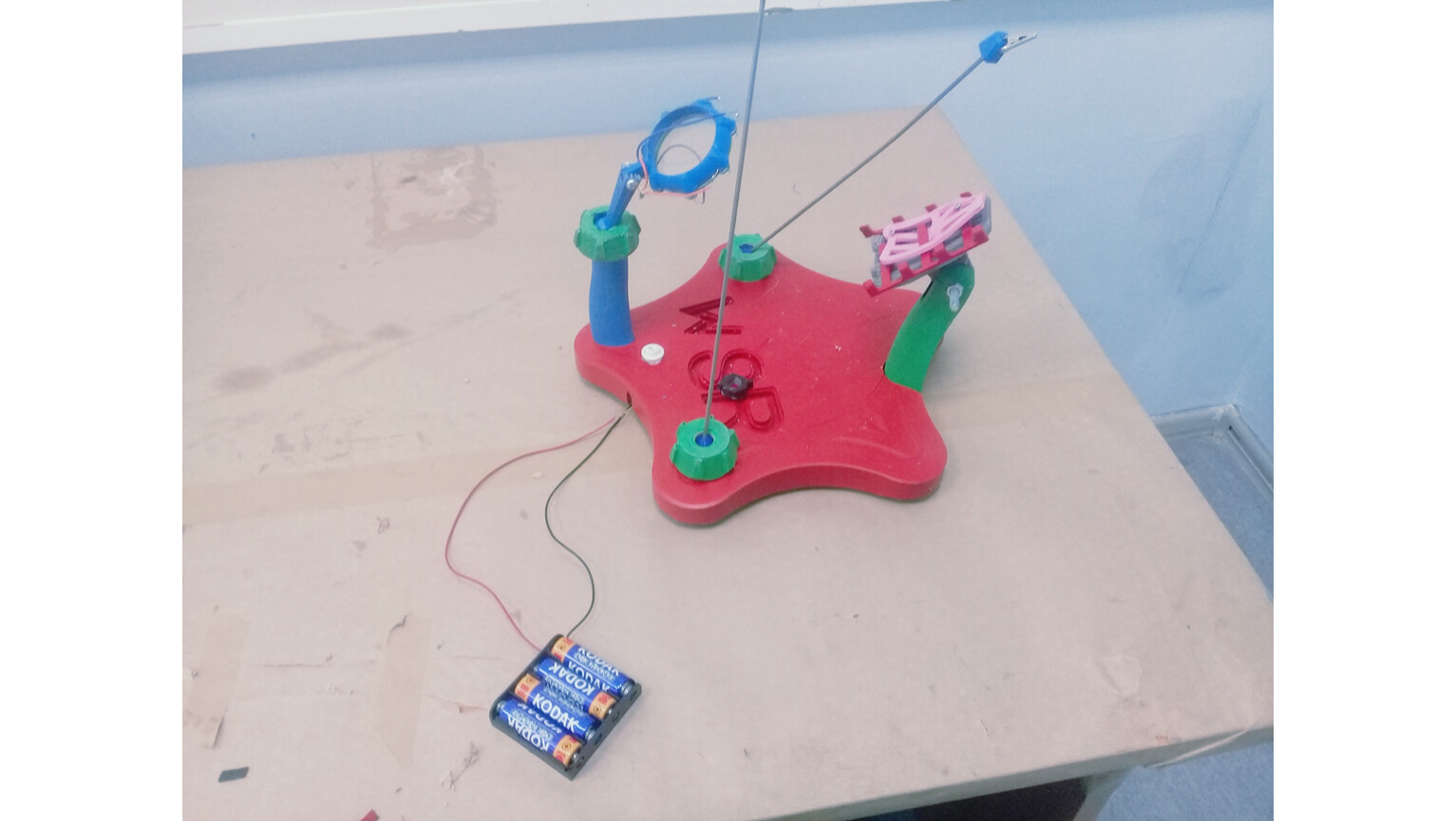

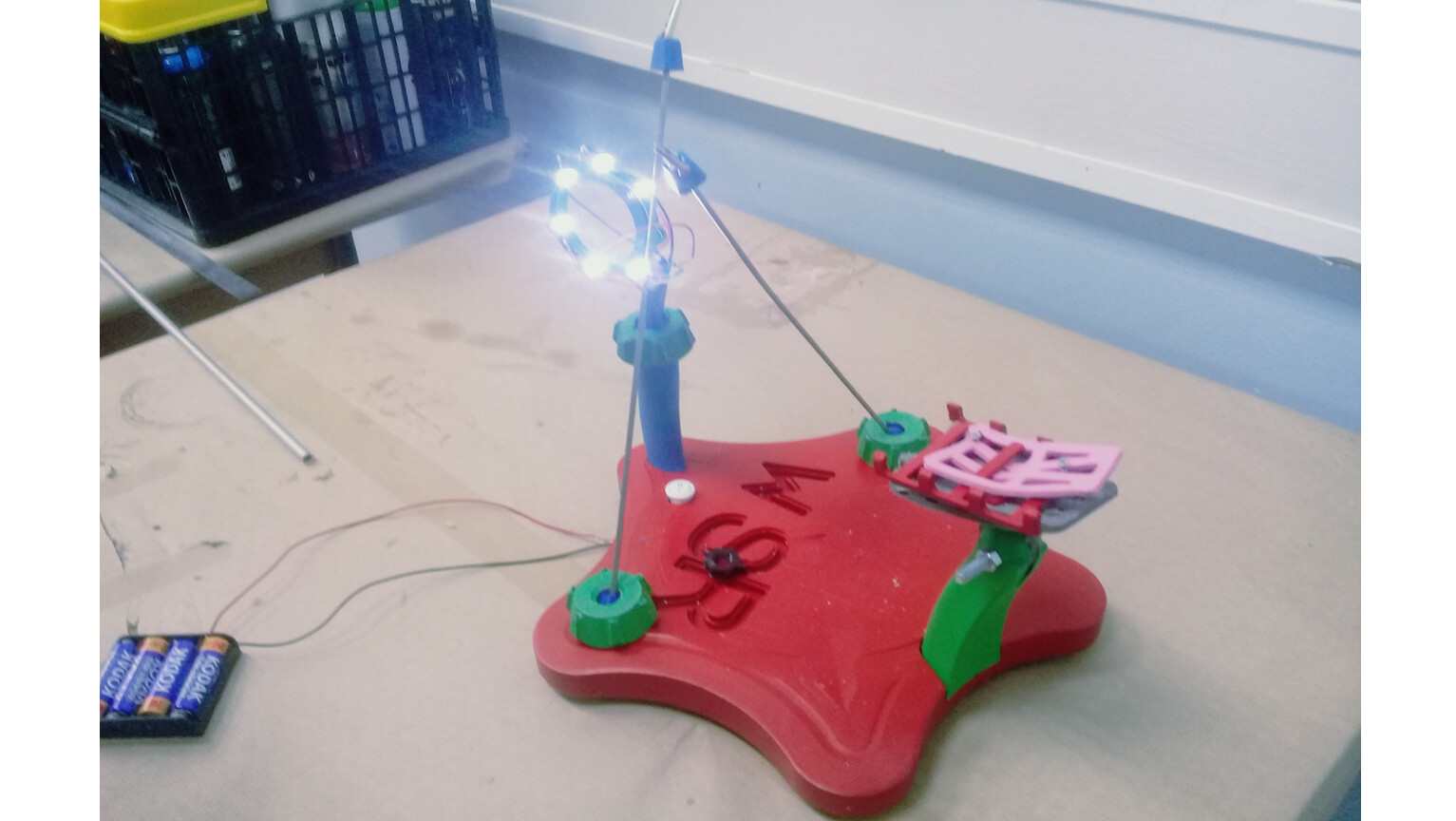

Задание: Изготовление приспособления для пайки плат “Третья рука ”
Модули задания:
Модуль А. Разработка предложенного конкурсного задания из 2D-чертежей с применением 3DCAD.
Модуль В. Моделирование по триангуляционной модели (STL).
Модуль С. Создание 2D-чертежа на основании своей собственной модели 3D CAD из модуля A.

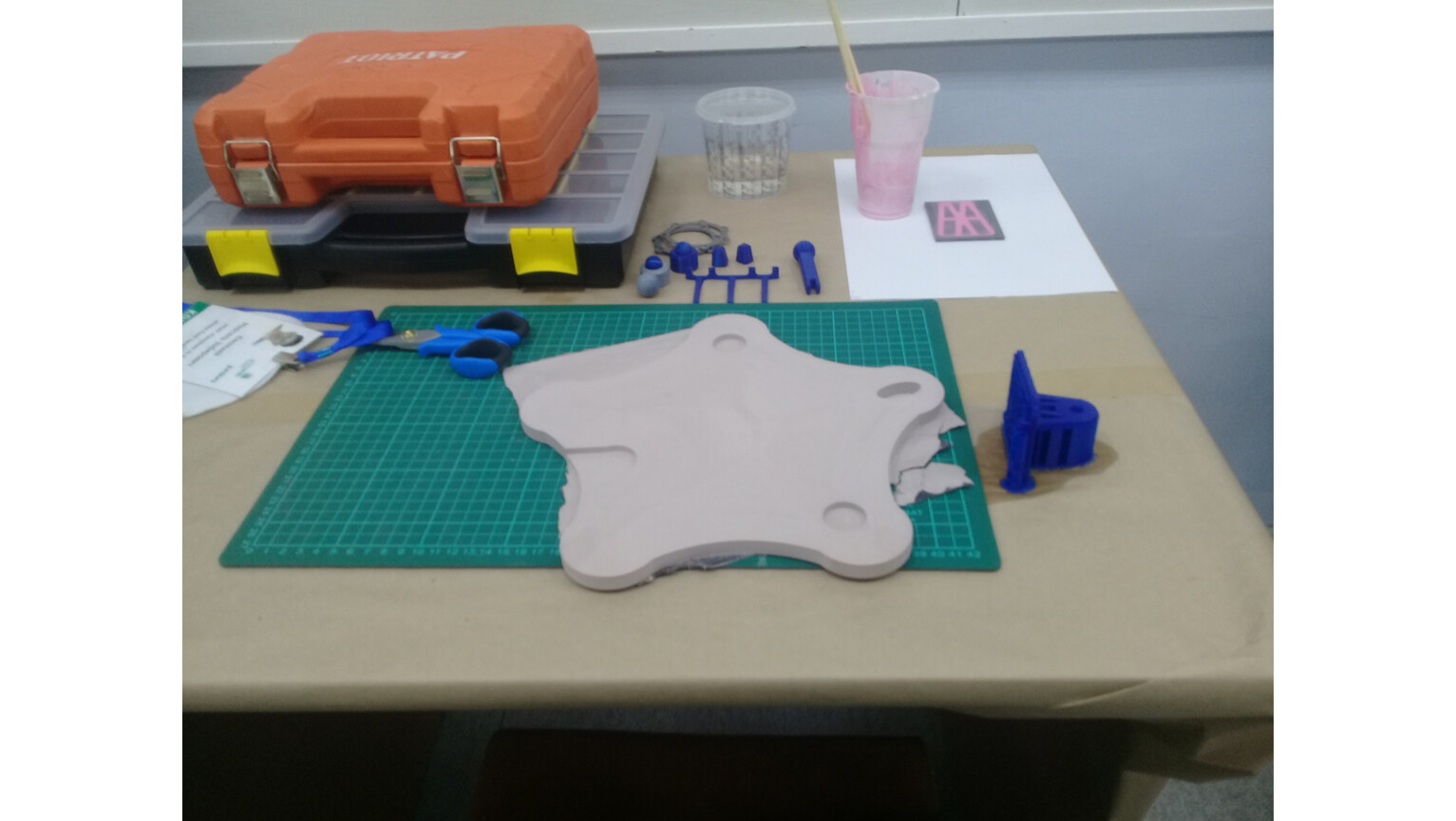

Модуль D. Изготовление прототипа на основании созданных участником трехмерных моделей и чертежа (модули: А, B, С). Финишная обработка поверхностей и отделка.
Модуль E. Покраска и дизайн прототипа.
Модуль F.Сборка и проверка функциональности прототипа.

Спасибо за внимание!
