Построение и анализ сетевого графика
Порядок выполнения задачи:
1. По заданному перечню работ, построить сетевой график.
2. Определить продолжительности полных путей графика.
3. Определить и выделить критический путь.
4. Определить резерв времени каждого пути.
5. Определить коэффициенты напряженности пути.
6. Определить ранние и поздние сроки начала и окончания работы.
7. Определить полный резерв времени каждой работы.
Исходные данные Пути сетевого графика:
L1: 0-1, 1-2, 2-5, 5-7, 7-8
L2: 0-1, 1-4, 4-7, 7-8
L3: 0-1, 1-4, 4-5, 5-7, 7-8
L4: 0-1, 1-3, 3-6, 6-7, 7-8
Продолжительность работ:
Решение
1. Сетевой график.
2. Продолжительности полных путей графика.
L1: 0-1, 1-2, 2-5, 5-7, 7-8; ТL1 = 3,0 + 3,0 + 4,0 + 4,5 + 1,0 = 15,5.
L2: 0-1, 1-4, 4-7, 7-8; ТL2 = 3,0 + 4,0 + 6,0 + 1,0 = 14,0.
L3: 0-1, 1-4, 4-5, 5-7, 7-8 ТL3 = 3,0 + 4,0 + 3,5 + 4,5 + 1,0 = 16,0.
L4: 0-1, 1-3, 3-6, 6-7, 7-8; ТL4 = 3,0 + 3,0 + 5,0 + 5,5 + 1,0 = 17,5.
3. Критический путь:
4. Резервы времени каждого пути определим по формуле RL = Ткр – ТL:
RL1 = Ткр – ТL1 = 17,5 – 15,5 = 2,0;
RL2 = Ткр – ТL2 = 17,5 – 14,0 = 3,5;
RL3 = Ткр – ТL3 = 17,5 – 16,0 = 1,5;
RL4 = Ткр – ТL4 = 17,5 – 17,5 = 0 – критический путь резерва времени не имеет.
TLj
5.
Определим коэффициенты напряженности пути по формуле Кнj
=
.
Tкр
TL1 15,5
Кн = = =
0,89;
1
Tкр 17,5
TL2 14,0
Кн2 = = =
0,80;
Tкр 17,5
TL3 16,0
Кн3 = = =
0,91;
Tкр 17,5
TL4 17,5
Кн = = =1,0.
4
Tкр 17,5
6 и 7. Определим ранние и поздние сроки начала и окончания работы и полный резерв времени каждой работы.

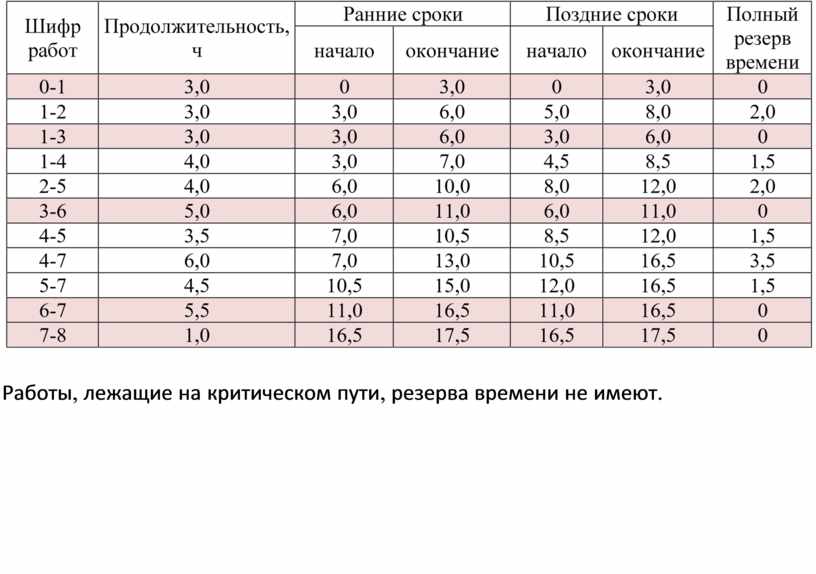

Результаты расчётов сведём в таблицу.
Критические работы в таблице выделены.
Работы, лежащие на критическом пути, резерва времени не имеют.
