Лабораторная работа №5

Моделирование систем, используя язык универсальной нотации UML

Теоретическая справка

Начиная с середины 1960-х годов и по 1990 годы распространение получили структурные методологии анализа, проектирования и разработки информационных систем, которые характеризуются искусственным разделением (часто неоптимальным) системы на подсистемы, а также слабой взаимосвязью процессов и данных, присутствующих в системе. В отличие от них, объектные технологии, ориентированные на тесную взаимосвязь процессов и данных системы, позволяют программным системам быть более надежными, легко реализуемыми и устойчивыми к изменениям. Кроме того, такая философия моделирования наиболее соответствует общим концепциям поведения систем реального мира.

Несмотря на явное преимущество объектно-ориентированных технологий анализа и проектирования перед структурными, их распространение было незначительным, поскольку ни один из методов не давал единой и цельной объектной модели системы. Каждый метод хорошо освещал одну или несколько сторон реальной системы, оставляя в тени множество других, не менее важных сторон. Кроме того, отсутствие единого стандарта очень мешало широкому распространению объектно-ориентированных методов при разработке программного обеспечения.

В течение 1994-96 годов создатели трех наиболее распространенных методологий - Гради Буч (BOOCH), Джим Рамбо (OMT - Object Modeling Technique) и Айвар Якобсон (OOSE - Object Oriented Software Engineering) объединили свои усилия под эгидой Rational Software Corporation на создание единого языка моделирования, который объединил бы все существенные и успешные разработки в данной области и стал бы стандартом языка объектного моделирования. Грандиозный труд, в котором наряду с Rational участвовали представители множества компаний, таких, как Microsoft, IBM, Hewlett-Packard, Oracle, DEC, Unisys, IntelliCorp, Platinum Technology и нескольких сотен других завершился созданием в январе 1997 года версии 1.0 Объединенного Языка Моделирования - Unified Modeling Language (UML), которая после бурного обсуждения в течение 1997 года превратилась в сентябре в версию 1.1 и была передана в OMG для принятия UML в качестве отраслевого стандарта расширяемого языка объектного моделирования. OMG - некоммерческая международная организация, в которую входят более 600 ведущих мировых компаний и отвечающая за принятие стандартов в области информационных технологий.

UML может быть применен на всех этапах жизненного цикла анализа бизнес-систем и разработки приложений. Различные виды диаграмм, поддерживаемые UML, и богатейший набор возможностей представления определенных аспектов системы делает UML универсальным средством описания как программных, так и деловых систем.

Диаграммы дают возможность представить систему (как деловую, так и программную) в таком виде, чтобы ее можно было легко перевести в программный код.

Кроме того ,UML специально создавался для оптимизации процесса разработки программных систем, что позволяет увеличить эффективность реализации программных систем в несколько раз и заметно улучшить качество конечного продукта.

Диаграмма вариантов использования (use case diagram)

Диаграммы вариантов использования описывают функциональное назначение системы или то, что система должна делать. Разработка диаграммы преследует следующие цели:

-           определить общие границы и контекст моделируемой предметной области;

-           сформулировать общие требования к функциональному поведению проектируемой системы;

-           разработать исходную концептуальную модель системы для ее последующей детализации в форме логических и физических моделей;

-           подготовить исходную документацию для взаимодействия разработчиков системы с ее заказчиками и пользователями.

Суть диаграммы вариантов использования состоит в следующем. Проектируемая система представляется в виде множества сущностей или актеров, взаимодействующих с системой с помощью вариантов использования. При этом актером (actor) или действующим лицом называется любая сущность, взаимодействующая с системой извне. Это может быть человек, техническое устройство, программа или любая другая система, которая может служить источником воздействия на моделируемую систему так, как определит сам разработчик. Вариант использования служит для описания сервисов, которые система предоставляет актеру. Диаграмма вариантов использования может дополняться пояснительным текстом, который раскрывает смысл или семантику составляющих ее компонентов.

Отдельный вариант использования обозначается на диаграмме эллипсом, внутри которого содержится его краткое название или имя в форме глагола с пояснительными словами.

Цель варианта использования заключается в том, чтобы определить законченный аспект или фрагмент поведения некоторой сущности без раскрытия её внутренней структуры. В качестве такой сущности может выступать система или любой элемент модели, который обладает собственным поведением.

Каждый вариант использования соответствует отдельному сервису, который предоставляет моделируемая сущность по запросу актера, то есть определяет способ применения этой сущности. Сервис, который инициализируется по запросу актера, представляет собой законченную неделимую последовательность действий. Это означает, что после того как система закончит обработку запроса, она должна возвратиться в исходное состояние, чтобы быть готовой к выполнению следующих запросов.

Варианты использования могут применяться как для спецификации внешних требований к проектируемой системе, так и для спецификации функционального поведения уже существующей системы. Множество вариантов использования в целом должно определять все возможные стороны ожидаемого поведения системы. Кроме этого, варианты использования неявно устанавливают требования, определяющие, как актеры должны взаимодействовать с системой, чтобы иметь возможность корректно работать с предоставляемыми сервисами. Для удобства множество вариантов использования может рассматриваться как отдельный пакет.

Примерами вариантов использования могут являться следующие действия: проверка состояния текущего счета клиента, оформление заказа на покупку товара, получение дополнительной информации о кредитоспособности клиента, отображение графической формы на экране монитора и другие действия.

Актер представляет собой любую внешнюю по отношению к моделируемой системе сущность, которая взаимодействует с системой и использует ее функциональные возможности для достижения определенных целей. При этом актеры служат для обозначения согласованного множества ролей, которые могут играть пользователи в процессе взаимодействия с проектируемой системой. Каждый актер может рассматриваться как некая отдельная роль относительно конкретного варианта использования. Стандартным графическим обозначением актера на диаграммах является фигурка человечка, под которой записывается имя актера.

В некоторых случаях актер может обозначаться в виде прямоугольника класса с ключевым словом «актер» и обычными составляющими элементами класса. Имена актеров должны записываться заглавными буквами и следовать рекомендациям использования имен для типов и классов модели.

Примерами актеров могут быть: клиент банка, банковский служащий, продавец магазина, менеджер отдела продаж, пассажир авиарейса, водитель автомобиля, администратор гостиницы, сотовый телефон и другие сущности, имеющие отношение к концептуальной модели соответствующей предметной области.

Так как в общем случае актер всегда находится вне системы, его внутренняя структура никак не определяется. Для актера имеет значение только то, как он воспринимается со стороны системы.

Актеры взаимодействуют с системой посредством обмена сообщениями с вариантами использования. Сообщение представляет собой запрос актером определенного сервиса системы и получение этого сервиса. Это взаимодействие может быть выражено посредством ассоциаций между отдельными актерами и вариантами использования или классами. Кроме этого, с актерами могут быть связаны интерфейсы, которые определяют, каким образом другие элементы модели взаимодействуют с этими актерами.

Два и более актера могут иметь общие свойства, то есть взаимодействовать с одним и тем же множеством вариантов использования одинаковым образом. Такая общность свойств и поведения представляется в виде отношения обобщения с другим, возможно, абстрактным актером, который моделирует соответствующую общность ролей.

Интерфейс (interface) служит для спецификации параметров модели, которые видимы извне, без указания их внутренней структуры. В языке UML интерфейс является классификатором и характеризует только ограниченную часть поведения моделируемой сущности. Применительно к диаграммам вариантов использования, интерфейсы определяют совокупность операций, которые обеспечивают необходимый набор сервисов для актеров.

На диаграмме вариантов использования интерфейс изображается в виде маленького круга, рядом с которым записывается его имя. В качестве имени может быть существительное или строка текста. Если имя записывается на английском языке, то оно должно начинаться с заглавной буквы I.

Графический символ отдельного интерфейса соединяется на диаграмме сплошной линией или пунктирной линией со стрелкой с тем вариантом использования, который его поддерживает. Сплошная линия указывает, что связанный с интерфейсом вариант использования должен реализовывать все необходимые для него сервисы. Пунктирная линия со стрелкой означает, что вариант использования предназначен для спецификации только того сервиса, который необходим для реализации данного интерфейса.

Таким образом, интерфейс отделяет спецификацию операций системы от их реализации и определяет общие границы проектируемой системы.

Примечания (notes) в языке UML предназначены для включения в модель произвольной текстовой информации, имеющей непосредственное отношение к контексту разрабатываемого проекта. В качестве такой информации могут быть комментарии разработчика (например, дата и версия разработки диаграммы или ее отдельных компонентов), ограничения (например, на значения отдельных связей или экземпляры сущностей) и помеченные значения.

Графически примечания обозначаются прямоугольником с загнутым верхним правым углом. Внутри прямоугольника содержится текст примечания.

Если в примечании указывается ключевое слово «constraint», то оно является ограничением, налагаемым на соответствующий элемент модели.

Между элементами диаграммы вариантов использования могут существовать различные отношения, которые описывают взаимодействие экземпляров актеров и вариантов использования.

В языке UML существует несколько стандартных видов отношений между актерами и вариантами использования:

-         ассоциации (association relationship);

-         расширения (extend relationship);

-         общения (generalization relationship);

-         включения (include relationship).

Применительно к диаграммам вариантов использования ассоциация специфицирует семантические особенности взаимодействия актеров и вариантов использования в графической модели системы, то есть, это отношение устанавливает, какую конкретную роль играет актер при взаимодействии с экземпляром варианта использования. На диаграмме вариантов использования отношение ассоциации обозначается сплошной линией между актером и вариантом использования. Эта линия может иметь условные обозначения, такие как имя и кратность.

Кратность (multiplicity) ассоциации указывается рядом с обозначением компонента диаграммы, который является участником данной ассоциации, и характеризует количество экземпляров данного компонента, которые могут выступать в качестве элементов данной ассоциации. Применительно к диаграммам вариантов использования кратность имеет специальное обозначение в форме одной или нескольких цифр и символа звездочка.

Для диаграмм вариантов использования наиболее распространенными являются четыре основные формы записи кратности отношения ассоциации:

-       целое неотрицательное число (включая 0). Предназначено для указания кратности, которая является строго фиксированной для элемента соответствующей ассоциации. В этом случае количество экземпляров актеров или вариантов использования, которые могут выступать в качестве элементов отношения ассоциации, в точности равно указанному числу;

-       два целых неотрицательных числа, разделенные двумя точками. Данная запись соответствует нотации для множества или интервала целых чисел, которая применяется в некоторых языках программирования для обозначения границ массива элементов. Эту запись следует понимать как множество целых неотрицательных чисел, следующих в последовательно возрастающем порядке;

-       два символа, разделенные двумя точками. При этом первый из них является целым неотрицательным числом или 0, а второй - специальным символом «*», который обозначает произвольное конечное целое неотрицательное число, значение которого неизвестно на момент задания соответствующего отношения ассоциации;

-       единственный символ «*», который является сокращением записи интервала «0..*».

§  Если кратность отношения ассоциации не указана, то, по умолчанию, принимается значение равное 1.

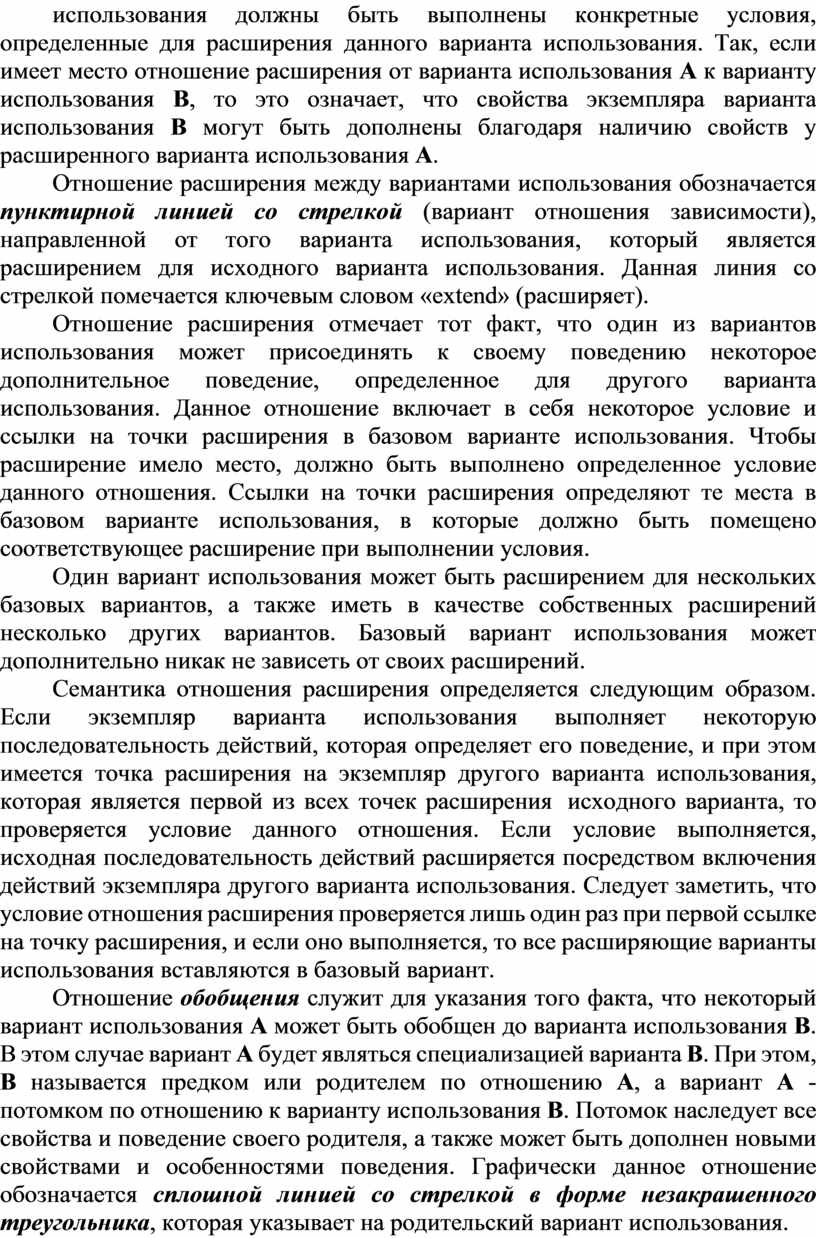

Отношение расширения определяет взаимосвязь экземпляров отдельного варианта использования с более общим вариантом, свойства которого определяются на основе способа совместного объединения данных экземпляров. В метамодели отношение расширения является направленным и указывает, что применительно к отдельным примерам некоторого варианта использования должны быть выполнены конкретные условия, определенные для расширения данного варианта использования. Так, если имеет место отношение расширения от варианта использования А к варианту использования В, то это означает, что свойства экземпляра варианта использования В могут быть дополнены благодаря наличию свойств у расширенного варианта использования А.

Отношение расширения между вариантами использования обозначается пунктирной линией со стрелкой (вариант отношения зависимости), направленной от того варианта использования, который является расширением для исходного варианта использования. Данная линия со стрелкой помечается ключевым словом «extend» (расширяет).

Отношение расширения отмечает тот факт, что один из вариантов использования может присоединять к своему поведению некоторое дополнительное поведение, определенное для другого варианта использования. Данное отношение включает в себя некоторое условие и ссылки на точки расширения в базовом варианте использования. Чтобы расширение имело место, должно быть выполнено определенное условие данного отношения. Ссылки на точки расширения определяют те места в базовом варианте использования, в которые должно быть помещено соответствующее расширение при выполнении условия.

Один вариант использования может быть расширением для нескольких базовых вариантов, а также иметь в качестве собственных расширений несколько других вариантов. Базовый вариант использования может дополнительно никак не зависеть от своих расширений.

Семантика отношения расширения определяется следующим образом. Если экземпляр варианта использования выполняет некоторую последовательность действий, которая определяет его поведение, и при этом имеется точка расширения на экземпляр другого варианта использования, которая является первой из всех точек расширения  исходного варианта, то проверяется условие данного отношения. Если условие выполняется, исходная последовательность действий расширяется посредством включения действий экземпляра другого варианта использования. Следует заметить, что условие отношения расширения проверяется лишь один раз при первой ссылке на точку расширения, и если оно выполняется, то все расширяющие варианты использования вставляются в базовый вариант.

Отношение обобщения служит для указания того факта, что некоторый вариант использования А может быть обобщен до варианта использования В. В этом случае вариант А будет являться специализацией варианта В. При этом, В называется предком или родителем по отношению А, а вариант А - потомком по отношению к варианту использования В. Потомок наследует все свойства и поведение своего родителя, а также может быть дополнен новыми свойствами и особенностями поведения. Графически данное отношение обозначается сплошной линией со стрелкой в форме незакрашенного треугольника, которая указывает на родительский вариант использования.

Отношение обобщения между вариантами использования применяется в том случае, когда необходимо отметить, что дочерние варианты использования обладают всеми атрибутами и особенностями поведения родительских вариантов. При этом, дочерние варианты использования участвуют во всех отношениях родительских вариантов. В свою очередь, дочерние варианты могут наделяться новыми свойствами поведения, которые отсутствуют у родительских вариантов использования, а также уточнять или модифицировать наследуемые от них свойства поведения.

Применительно к данному отношению, один вариант использования может иметь несколько родительских вариантов. В этом случае реализуется множественное наследование свойств и поведения отношения предков. С другой стороны, один вариант использования может быть предком для нескольких дочерних вариантов, что соответствует таксономическому характеру отношения обобщения.

Между отдельными актерами также может существовать отношение обобщения. Данное отношение является направленным и указывает на факт специализации одних актеров относительно других. Например, отношение обобщения от актера А к актеру В отмечает тот факт, что каждый экземпляр актера А является одновременно экземпляром актера В и обладает всеми его свойствами. В этом случае актер В является родителем по отношению к актеру А, а актер А потомком актера В. При этом актер А обладает способностью играть такое же множество ролей, что и актер В. Графически данное отношение также обозначается стрелкой обобщения.

Отношение включения между двумя вариантами использования указывает, что некоторое заданное поведение для одного варианта использования включается в качестве составного компонента в последовательность поведения другого варианта использования.

Семантика этого отношения определяется следующим образом. Когда экземпляр первого варианта использования в процессе своего выполнения достигает точки включения в последовательность поведения экземпляра второго варианта использования, экземпляр первого варианта использования выполняет последовательность действий, определяющую поведение экземпляра второго варианта использования, после чего продолжает выполнение действий своего поведения. При этом предполагается, что даже если экземпляр первого варианта использования может иметь несколько включаемых в себя экземпляров других вариантов, выполняемые ими действия должны закончиться к некоторому моменту, после которого должно быть продолжено выполнение прерванных действий экземпляра первого варианта использования в соответствии с заданным для него поведением.

Один вариант использования может быть включен в несколько других вариантов, а также включать в себя другие варианты. Включаемый вариант использования может быть независимым от базового варианта в том смысле, что он предоставляет ему некоторое инкапсулированное поведение, детали реализации которого скрыты и могут быть перераспределены между несколькими включаемыми вариантами использования. Более того, базовый вариант может зависеть только от результатов выполнения включаемого в него поведения, но не от структуры включаемых в него вариантов.

Отношение включения, направленное от варианта использования А к варианту использования В, указывает, что каждый экземпляр варианта А включает в себя функциональные свойства, заданные для варианта В. Эти свойства специализируют поведение соответствующего варианта А на данной диаграмме. Графически данное отношение обозначается пунктирной линией со стрелкой, которая помечается ключевым словом «include» (включает).

Диаграмма деятельности (activity diagram)

При моделировании поведения проектируемой или анализируемой системы возникает необходимость не только представить процесс изменения ее состояний, но и детализировать особенности алгоритмической и логической реализации выполняемых системой операций.

Для моделирования процесса выполнения операций в языке UML используются диаграммы деятельности. Применяемая в них графическая нотация во многом похожа на нотацию диаграммы состояний, поскольку на этих диаграммах также присутствуют обозначения состояний и переходов. Каждое состояние на диаграмме деятельности соответствует выполнению некоторой элементарной операции, а переход в следующее состояние выполняется только при завершении этой операции.

Таким образом, диаграммы деятельности можно считать частным случаем диаграмм состояний. Они позволяют реализовать в языке UML особенности процедурного и синхронного управления, обусловленного завершением внутренних деятельностей и действий. Основным направлением использования диаграмм деятельности является визуализация особенностей реализации операций классов, когда необходимо представить алгоритмы их выполнения.

В контексте языка UML деятельность (activity) представляет собой совокупность отдельных вычислений, выполняемых автоматом, приводящих к некоторому результату или действию (action). На диаграмме деятельности отображается логика и последовательность переходов от одной деятельности к другой, а внимание аналитика фокусируется на результатах. Результат деятельности может привести к изменению состояния системы или возвращению некоторого значения.

Состояние действия

Состояние действия (action state) является специальным случаем состояния с некоторым входным действием и, по крайней мере, одним выходящим из состояния переходом. Этот переход неявно предполагает, что входное действие уже завершилось. Состояние действия не может иметь внутренних переходов, поскольку оно является элементарным. Обычное использование состояния действия заключается в моделировании одного шага выполнения алгоритма (процедуры) или потока управления.

Графически состояние действия изображается прямоугольником с закругленными углами (рис. 14). Внутри этого изображения записывается выражение действия (action-expression), которое должно быть уникальным в пределах одной диаграммы деятельности.

Рисунок 14 - Изображение состояния действия

Действие может быть записано на естественном языке, некотором псевдокоде или языке программирования. Никаких дополнительных или неявных ограничений при записи действий не накладывается. Рекомендуется в качестве имени простого действия использовать глагол с пояснительными словами. Если же действие может быть представлено в некотором формальном виде, то целесообразно записать его на том языке программирования, на котором предполагается реализовывать конкретный проект.

Иногда возникает необходимость представить на диаграмме деятельности некоторое сложное действие, которое, в свою очередь, состоит из нескольких более простых действий. В этом случае можно использовать специальное обозначение состояния под-деятельности (subactivity state). Такое состояние является графом деятельности и обозначается специальной пиктограммой в правом нижнем углу символа состояния действия (рис. 15). Эта конструкция может применяться к любому элементу языка UML, который поддерживает вложенность своей структуры. При этом пиктограмма может быть дополнительно помечена типом вложенной структуры.

Рис. 15. Изображение состояния под деятельности

Каждая диаграмма деятельности должна иметь единственное начальное и единственное конечное состояния. Они имеют такие же обозначения, как и на диаграмме состояний. При этом каждая деятельность начинается в начальном состоянии и заканчивается в конечном состоянии. Саму диаграмму деятельности принято располагать таким образом, чтобы действия следовали сверху вниз. В этом случае начальное состояние будет изображаться в верхней части диаграммы, а конечное в нижней.

Переход как элемент языка UML был рассмотрен в диаграммах состояний. При построении диаграммы деятельности используются только нетриггерные переходы, то есть такие, которые выполняются сразу после завершения деятельности или выполнения соответствующего действия. Этот переход переводит деятельность в последующее состояние сразу, как только закончится действие в предыдущем состоянии. На диаграмме такой переход изображается сплошной линией со стрелкой.

Если из состояния действия выходит единственный переход, то он может быть никак не помечен. Если же таких переходов несколько, то выполняться может только один из них. В этом случае для каждого из таких переходов должно быть явно записано сторожевое условие в прямых скобках. Условие же истинности должно выполняться только одного из них. Подобный случай встречается тогда, когда последовательно выполняемая деятельность должна разделиться на альтернативные ветви в зависимости от значения некоторого промежуточного результата. Такая ситуация получила название ветвления, а для ее обозначения применяется специальный символ.

Графически ветвление на диаграмме деятельности обозначается небольшим ромбом, внутри которого нет никакого текста. В этот ромб может входить только одна стрелка от того состояния действия, после выполнения которого поток управления должен быть продолжен по одной из взаимно исключающих ветвей. Принято входящую стрелку присоединять к верхней или левой вершине символа ветвления. Выходящих стрелок может быть две или более, но для каждой из них явно указывается соответствующее сторожевое условие в форме булевского выражения.

Один из недостатков обычных блок-схем алгоритмов связан с проблемой изображения параллельных ветвей отдельных вычислений. Поскольку распараллеливание вычислений существенно повышает общее быстродействие программных систем, необходимы графические примитивы для представления параллельных процессов. В языке UML для этой цели используется специальный символ для разделения и слияния параллельных вычислений или потоков управления. Таким символом является прямая черточка. Как правило, такая черточка изображается отрезком горизонтальной линии, толщина которой несколько шире основных сплошных линий диаграммы деятельности. При этом разделение (concurrent fork) имеет один входящий переход и несколько выходящих, а слияние (concurrent join) имеет несколько входящих переходов и один выходящий.

Диаграммы деятельности могут быть использованы не только для спецификации алгоритмов вычислений или потоков управления в программных системах. Не менее важная область их применения связана с моделированием бизнес процессов. Действительно, деятельность любой организации также представляет собой совокупность отдельных действий, направленных на достижение требуемого результата. Однако, применительно к бизнес процессам, желательно выполнение каждого действия ассоциировать с конкретным подразделением компании. В этом случае подразделение несет ответственность за реализацию отдельных действий, а сам бизнес процесс представляется в виде переходов действий из одного подразделения к другому.

Для моделирования этих особенностей в языке UML используется специальная конструкция, получившее название дорожки (swimlanes). Имеется в виду визуальная аналогия с плавательными дорожками в бассейне, если смотреть на соответствующую диаграмму. Все состояния действия на диаграмме деятельности делятся на отдельные группы, которые отделяются друг от друга вертикальными линиями. Две соседние линии образуют дорожку, а группа состояний между этими линиями выполняется отдельным подразделением (отделом, группой, отделением, филиалом) организации.

Названия подразделений явно указываются в верхней части дорожки. Пересекать линию дорожки могут только переходы, которые, в этом случае, обозначают выход или вход потока управления в соответствующее подразделение. Порядок следования дорожек не несет какой-либо семантической информации и определяется соображениями удобства.

В общем случае действия на диаграмме деятельности выполняются над теми или иными объектами. Эти объекты либо инициируют выполнение действий, либо определяют некоторый их результат. Действия специфицируют вызовы, которые передаются от одного объекта графа деятельности к другому. Поскольку в таком ракурсе объекты играют определенную роль в понимании процесса деятельности, иногда возникает необходимость явно указать их на диаграмме.

Для графического представления объектов используется прямоугольник класса, с тем отличием, что имя объекта подчеркивается. Далее после имени может указываться характеристика состояния объекта в прямых скобках. Такие прямоугольники объектов присоединяются к состояниям действия отношением зависимости пунктирной линией со стрелкой. Соответствующая зависимость определяет состояние конкретного объекта после выполнения предшествующего действия.

На диаграмме деятельности с дорожками расположение объекта может иметь некоторый дополнительный смысл. А именно, если объект расположен на границе двух дорожек, то это может означать, что переход к следующему состоянию действия в соседней дорожке ассоциирован с готовностью некоторого документа (объект в некотором состоянии). Если же объект целиком расположен внутри дорожки, то и состояние этого объекта целиком определяется действиями данной дорожки.

Для синхронизации отдельных действий на диаграмме деятельности никаких дополнительных обозначений не используется, поскольку синхронизация параллельных процессов может быть реализована с помощью переходов «разделение-слияние».

Диаграмма классов (class diagram)

Центральное место в объектно-ориентированном программировании занимает разработка логической модели системы в виде диаграммы классов. Диаграмма классов (class diagram) служит для представления статической структуры модели системы в терминологии классов объектно-ориентированного программирования. Диаграмма классов может отражать, в частности, различные взаимосвязи между отдельными сущностями предметной области, такими как объекты и подсистемы, а также описывать их внутреннюю структуру и типы отношений.

Диаграмма классов представляет собой граф, вершинами которого являются элементы типа «классификатор», связанные различными типами структурных отношений. Диаграмма классов может также содержать интерфейсы, пакеты, отношения и даже отдельные экземпляры, такие как объекты и связи.

Классы

Класс (class) в языке UML служит для обозначения множества объектов, которые обладают одинаковой структурой, поведением и отношениями с объектами других классов. Графически класс изображается в виде прямоугольника, который дополнительно может быть разделен горизонтальными линиями на разделы или секции. В этих разделах могут указываться имя класса, атрибуты (переменные) и операции (методы).

Имя класса должно быть уникальным в пределах пакета, который описывается некоторой совокупностью диаграмм классов или одной диаграммой. Оно указывается в первой верхней секции прямоугольника. В дополнение к общему правилу наименования элементов языка UML, имя класса записывается по центру секции имени полужирным шрифтом и должно начинаться с заглавной буквы. Рекомендуется в качестве имен классов использовать существительные, записанные без пробелов. Имена классов образуют словарь предметной области.

В первой секции обозначения класса могут находиться ссылки на стандартные шаблоны или абстрактные классы, от которых образован данный класс и от которых он наследует свойства и методы. Дополнительно в этой секции может приводиться информация о разработчике данного класса и статусе состояния разработки, а также записываться и другие общие свойства этого класса, имеющие отношение к другим классам диаграммы или стандартным элементам языка UML.

Именами классов могут быть такие существительные, как «Сотрудник», «Компания, «Руководитель», «Клиент», «Продавец», «Менеджер», «Офис» и другие, имеющие непосредственное отношение к моделируемой предметной области и функциональному назначению проектируемой системы.

Класс может не иметь экземпляров или объектов. В этом случае он называется абстрактным классом, а для обозначения его имени используется курсив. В языке UML принято общее соглашение о том, что любой текст, относящийся к абстрактному элементу, записывается курсивом. Данное обстоятельство является семантическим аспектом описания соответствующих элементов языка UML.

Если необходимо явно указать к какому пакету относится тот или иной класс, то  используется символ разделитель двойное двоеточие «::». Синтаксис строки имени класса в этом случае будет следующий: <Имя_пакета>::<Имя_класса>. Например, если определен пакет с именем «Банк», то класс «Счет» в этом банке может быть записан в виде: «Банк::Счет».

Атрибуты класса или свойства записываются во второй сверху секции прямоугольника класса. В языке UML каждому атрибуту класса соответствует отдельная строка текста, которая состоит из квантора видимости атрибута, имени атрибута, его кратности, типа значений атрибута и, возможно, его исходного значения:

<квантор видимости><имя атрибута>[кратность]:

<тип атрибута> = <исходное значение>{строка-свойство}

Квантор видимости может принимать одно из трех возможных значений и отображается при помощи соответствующих специальных символов:

-     «+» обозначает атрибут с областью видимости типа общедоступный (public). Атрибут с этой областью видимости доступен или виден из любого другого класса пакета, в котором определена диаграмма;

-     «#» обозначает атрибут с областью видимости типа защищенный (protected). Атрибут с этой областью видимости недоступен или невиден для всех классов, за исключением подклассов данного класса;

-     «-» обозначает атрибут с областью видимости типа закрытый (private). Атрибут с этой областью видимости недоступен или невиден для всех классов без исключения.

Квантор видимости может быть опущен. В этом случае его отсутствие просто означает, что видимость атрибута не указывается. Эта ситуация отличается от принятых по умолчанию соглашений в традиционных языках программирования, когда отсутствие квантора видимости трактуется как public или private. Однако вместо условных графических обозначений можно записывать соответствующее ключевое слово: public, protected, private.

Имя атрибута представляет собой строку текста, которая используется в качестве идентификатора соответствующего атрибута и поэтому должна быть уникальной в пределах данного класса. Имя атрибута является единственным обязательным элементом синтаксического обозначения атрибута.

Кратность атрибута характеризует общее количество конкретных атрибутов данного типа, входящих в состав отдельного класса. В общем случае кратность записывается в форме строки текста в квадратных скобках после имени соответствующего атрибута:

[нижняя_граница1 .. верхняя_граница1, нижняя_граница2.. верхняя_грашца2, ..., нuжняя_гpaнuцak .. верхняя_границаk],

где нижняя граница и верхняя граница являются положительными целыми числами, каждая пара которых служит для обозначения отдельного замкнутого интервала целых чисел. В качестве верхней границы может использоваться специальный символ «*», который означает произвольное положительное целое число.

Значения кратности следуют в возрастающем порядке без пропуска чисел, лежащих между нижней и верхней границами интервала. При этом  нижние и верхние границы интервалов включаются в значения кратности. Если в качестве кратности указывается единственное число, то кратность атрибута принимается равной данному числу. Если же указывается единственный знак «*», то это означает, что кратность атрибута может быть произвольным положительным целым числом или нулем. Если кратность атрибута не указана, то по умолчанию принимается ее значение равное 1..1, то есть в точности 1.

Тип атрибута представляет собой выражение, семантика которого определяется языком спецификации соответствующей модели. В нотации UML тип атрибута иногда определяется в зависимости от языка программирования, который предполагается использовать для реализации данной модели. В простейшем случае тип атрибута указывается строкой текста, имеющей осмысленное значение в пределах пакета или модели, к которым относится рассматриваемый класс.

Можно привести следующие примеры задания имен и типов атрибутов классов:

-      цвет: Соlоr - здесь «цвет» является именем атрибута, «Color» — именем типа данного атрибута. Указанная запись может определять традиционно используемую RGB-модель (красный, зеленый, синий) для представления цвета;

-      имя_сотрудника [1..2]: String - здесь «имя_сотрудника» является именем атрибута, который служит для представления информации об имени, а возможно, и отчестве конкретного сотрудника. Тип атрибута «String» (Строка) указывает на тот факт, что отдельное значение имени представляет собой строку текста из одного или двух слов (например, «Кирилл» или «Александр Иванович»);

-       видимость:Boolean - здесь «видимость» есть имя абстрактного атрибута (курсив здесь не случаен), который может характеризовать наличие визуального представления соответствующего класса на экране монитора. В этом случае тип «Boolean» означает, что возможными значениями данного атрибута является одно из двух логических значений: истина (true) или ложь (false). При этом значение истина может соответствовать наличию графического изображения на экране монитора, а значение ложь — его отсутствию, о чем дополнительно указывается в пояснительном тексте. Поскольку кратность атрибута видимость не указана, она принимает значение 1 по умолчанию. В этой ситуации англоязычное имя типа атрибута вполне оправдано наличием соответствующего базового типа в языках программирования. Абстрактный характер данного атрибута обозначается курсивным текстом в записи данного атрибута;

-      форма:Многоугольник - здесь имя атрибута «форма» может характеризовать такой класс, который является геометрической фигурой на плоскости. В этом случае тип атрибута «Многоугольник» указывает на тот факт, что отдельная геометрическая фигура может иметь форму треугольника, прямоугольника, ромба, пятиугольника и любого другого многоугольника, но не окружности или эллипса.

Исходное значение служит для задания начального значения соответствующего атрибута в момент создания отдельного экземпляра класса. Необходимо придерживаться правила принадлежности значения типу конкретного атрибута. Если исходное значение не указано, то значение соответствующего атрибута не определено на момент создания нового экземпляра класса. При необходимости, разработчик соответствующего объекта может переопределять исходное значение в процессе выполнения программы.

Примером задания исходного значения атрибута может быть следующая запись: цвет:Соlоr = (255, 0, 0) - в RGB-модели цвета это соответствует чистому красному цвету в качестве исходного значения для данного атрибута.

При задании атрибутов могут быть использованы две дополнительные синтаксические конструкции - подчеркивание строки атрибута и пояснительный текст в фигурных скобках.

Подчеркивание строки атрибута означает, что соответствующий атрибут может принимать подмножество значений из некоторой области значений атрибута, определяемой его типом. Эти значения можно рассматривать как набор однотипных записей или массив, которые в совокупности характеризуют каждый объект класса.

Например, если некоторый атрибут задан в виде «форма: Прямоугольник», то это будет означать, что все объекты данного класса могут иметь несколько различных форм, каждая из которых является прямоугольником. Другим примером может служить задание атрибута в виде «номер_счета:Integer», что может означать для объекта «Сотрудник» наличие некоторого подмножества счетов, общее количество которых заранее не фиксируется.

Строка-свойство служит для указания значений атрибута, которые не могут быть изменены в программе при работе с данным типом объектов. Фигурные скобки обозначают фиксированное значение соответствующего атрибута для класса в целом, которое должны принимать все вновь создаваемые экземпляры класса без исключения. Это значение принимается за исходное значение атрибута, которое не может быть переопределено в последующем. Отсутствие строки-свойства по умолчанию трактуется так, что значение соответствующего атрибута может быть изменено в программе. Например, строка-свойство в записи атрибута «заработная_плата:Currency = = {$500}» может служить для обозначения фиксированной заработной платы для каждого объекта класса «Сотрудник» определенной должности в некоторой организации. С другой стороны, запись данного атрибута в виде «заработная_плата: Currency = $500» означает, что при создании нового экземпляра «Сотрудник» (например, прием на работу нового сотрудника) для него устанавливается по умолчанию заработная плата в $500. Однако для отдельных сотрудников величина устанавливаемой заработной платы может быть изменена как в большую, так и в меньшую сторону, что необходимо дополнительно учесть при разработке программы.

Операции или методы класса записываются в третьей сверху секции прямоугольника. Операция (operation) представляет собой некоторый сервис, предоставляемый каждым экземпляром класса по определенному требованию. Совокупность операций характеризует функциональный аспект поведения класса. Запись операций класса в языке UML также стандартизована и подчиняется определенным синтаксическим правилам. При этом каждой операции класса соответствует отдельная строка, которая состоит из квантора видимости операции, имени операции, выражения типа возвращаемого операцией значения и, возможно, строка-свойство данной операции:

<квантор видимости><имя операции>(список параметров):

<выражение типа возвращаемого значения>{строка-свойство}

Квантор видимости, как и в случае атрибутов класса, может принимать одно из трех возможных значений и отображается соответствующими символами:

-      «+» обозначает операцию с областью видимости типа общедоступный (public);

-      «#» обозначает операцию с областью видимости типа защищенный (protected);

-      «-» используется для обозначения операции с областью видимости типа закрытый (private).

Квантор видимости для операции может быть опущен. В этом случае его отсутствие просто означает, что видимость операции не указывается. Вместо условных графических обозначений также можно записывать соответствующее ключевое слово: public, protected, private.

Применительно к конкретным языкам программирования могут быть определены дополнительные кванторы видимости. В этом случае подобные дополнения являются расширением базовой нотации и требуют соответствующих пояснений в форме текста на естественном языке или в виде строки-свойства.

Имя операции представляет собой строку текста, которая используется в качестве идентификатора соответствующей операции и поэтому должна быть уникальной в пределах данного класса. Имя операции является единственным обязательным элементом синтаксического обозначения операции.

Список параметров является перечнем разделенных запятой формальных параметров, каждый из которых может быть представлен в следующем виде:

<вид параметра><имя параметра>:<выражение типа>=<значение параметра по умолчанию>.

Здесь «вид параметра» — есть одно из ключевых слов «in», «out» или «inout» со значением «in» по умолчанию, в случае, если вид параметра не указывается. «Имя параметра» есть идентификатор соответствующего формального параметра. «Выражение типа» является зависимой от конкретного языка программирования спецификацией типа возвращаемого значения для соответствующего формального параметра. Наконец, «значение параметра по умолчанию», в общем случае, представляет собой выражение для значения формального параметра, синтаксис которого зависит от конкретного языка программирования и подчиняется принятым в нем ограничениям.

Выражение типа возвращаемого значения также является зависимой от языка реализации спецификацией типа или типов значений параметров, которые возвращаются объектом после выполнения соответствующей операции. Двоеточие и выражение типа возвращаемого значения могут быть опущены, если операция не возвращает никакого значения. Для указания кратности возвращаемого значения данная спецификация может быть записана в виде списка отдельных выражений.

Строка-свойство служит для указания значений свойств, которые могут быть применены к данному элементу. Строка-свойство не является обязательной, она может отсутствовать, если никакие свойства не специфицированы.

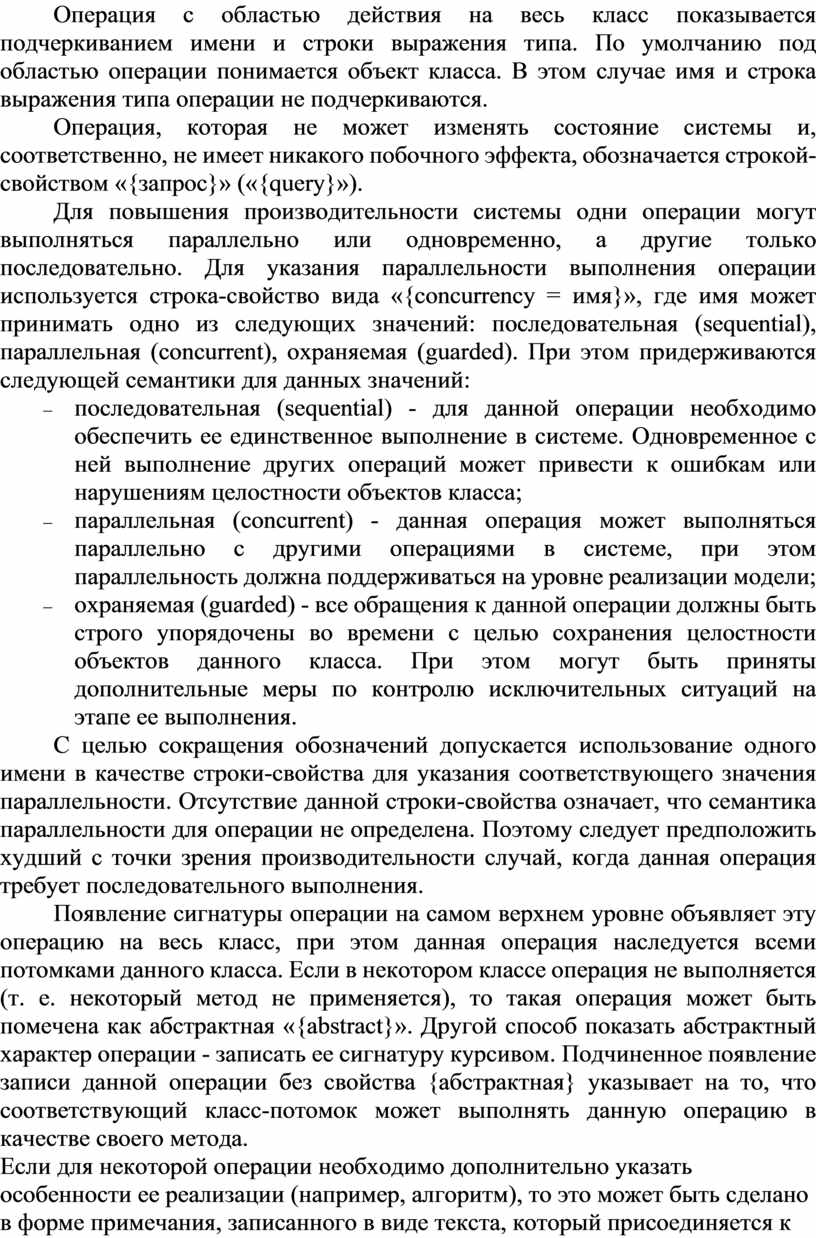

Операция с областью действия на весь класс показывается подчеркиванием имени и строки выражения типа. По умолчанию под областью операции понимается объект класса. В этом случае имя и строка выражения типа операции не подчеркиваются.

Операция, которая не может изменять состояние системы и, соответственно, не имеет никакого побочного эффекта, обозначается строкой-свойством «{запрос}» («{query}»).

Для повышения производительности системы одни операции могут выполняться параллельно или одновременно, а другие только последовательно. Для указания параллельности выполнения операции используется строка-свойство вида «{concurrency = имя}», где имя может принимать одно из следующих значений: последовательная (sequential), параллельная (concurrent), охраняемая (guarded). При этом придерживаются следующей семантики для данных значений:

-         последовательная (sequential) - для данной операции необходимо обеспечить ее единственное выполнение в системе. Одновременное с ней выполнение других операций может привести к ошибкам или нарушениям целостности объектов класса;

-         параллельная (concurrent) - данная операция может выполняться параллельно с другими операциями в системе, при этом параллельность должна поддерживаться на уровне реализации модели;

-         охраняемая (guarded) - все обращения к данной операции должны быть строго упорядочены во времени с целью сохранения целостности объектов данного класса. При этом могут быть приняты дополнительные меры по контролю исключительных ситуаций на этапе ее выполнения.

С целью сокращения обозначений допускается использование одного имени в качестве строки-свойства для указания соответствующего значения параллельности. Отсутствие данной строки-свойства означает, что семантика параллельности для операции не определена. Поэтому следует предположить худший с точки зрения производительности случай, когда данная операция требует последовательного выполнения.

Появление сигнатуры операции на самом верхнем уровне объявляет эту операцию на весь класс, при этом данная операция наследуется всеми потомками данного класса. Если в некотором классе операция не выполняется (т. е. некоторый метод не применяется), то такая операция может быть помечена как абстрактная «{abstract}». Другой способ показать абстрактный характер операции - записать ее сигнатуру курсивом. Подчиненное появление записи данной операции без свойства {абстрактная} указывает на то, что соответствующий класс-потомок может выполнять данную операцию в качестве своего метода.

Если для некоторой операции необходимо дополнительно указать особенности ее реализации (например, алгоритм), то это может быть сделано в форме примечания, записанного в виде текста, который присоединяется к записи операции в соответствующей секции класса. Если объекты класса принимают и реагируют на некоторый сигнал, то запись данной операции помечается ключевым словом «сигнал» (signal). Это равнозначно обозначению некоторой операции. Реакция объекта на прием сигнала может быть показана в виде некоторого автомата. Кроме других случаев эта нотация может быть использована, чтобы показать реакцию объектов класса на ошибочные ситуации или исключения, которые могут моделироваться как сигналы или сообщения.

Поведение операции может быть указано дополнительно в форме присоединенного к операции примечания. В этом случае текст примечания заключается в скобки, если он представляет собой формальную спецификацию на некотором языке программирования и соответствует элементу "семантическое ограничение языка UML". В противном случае текст примечания является простым описанием на естественном языке и обозначается прямоугольником с загнутым верхним правым уголком.

Список формальных параметров и тип возвращаемого значения могут не указываться. Квантор видимости атрибутов и операций может быть указан в виде специального значка или символа, который используется для графического представления моделей в некотором инструментальном средстве. Имена операций, так же как и атрибутов, записываются со строчной буквы, а их типы с заглавной. При этом обязательной частью строки записи операции является наличие имени операции и круглых скобок.

В качестве примеров записи операций можно привести следующие обозначения отдельных операций:

-      +создать() — может обозначать абстрактную операцию по созданию отдельного объекта класса, которая является общедоступной и не содержит формальных параметров. Эта операция не возвращает никакого значения после своего выполнения;

-      +нарисовать(форма: Многоугольник = прямоугольник, цвет_заливки: Color = (О, О, 255)) — может обозначать операцию по отображению на экране монитора прямоугольной области синего цвета, если не указываются другие значения в качестве аргументов данной операции;

-      выдать_сообщение():{"Ошибка деления на ноль"} — смысл данной операции не требует пояснения, поскольку содержится в строке-свойстве операции. Данное сообщение может появиться на экране монитора в случае попытки деления некоторого числа на ноль, что недопустимо.

Отношения между классами

Кроме внутреннего устройства или структуры классов на соответствующей диаграмме указываются отношения между классами. При этом совокупность типов таких отношений фиксирована в языке UML и предопределена семантикой этих типов отношений. Базовыми отношениями в языке UML являются:

-      зависимости (dependency relationship);

-      ассоциации (association relationship);

-      обобщения (generalization relationship)

Каждое из этих отношений имеет собственное графическое представление на диаграмме, которое отражает взаимосвязи между объектами соответствующих классов.

Отношение зависимости в общем случае указывает некоторое семантическое отношение между двумя элементами модели или двумя множествами таких элементов, которое не является отношением ассоциации, обобщения или реализации. Оно используется в такой ситуации, когда некоторое изменение одного элемента модели может потребовать изменения другого зависимого от него элемента модели.

Отношение зависимости графически изображается пунктирной линией между соответствующими элементами со стрелкой, направленной от класса-клиента зависимости к независимому классу или классу-источнику.

В качестве класса-клиента и класса-источника зависимости могут выступать целые множества элементов модели. В этом случае одна линия со стрелкой, выходящая от источника зависимости, разделяется в некоторой точке на несколько линий, каждая из которых имеет отдельную стрелку для класса-клиента.

Стрелка может помечаться необязательным, но стандартным ключевым словом в кавычках и необязательным индивидуальным именем. Для отношения зависимости предопределены ключевые слова, которые обозначают некоторые специальные его виды:

-         «access» - служит для обозначения доступности открытых атрибутов и операций класса-источника для классов-клиентов;

-         «bind» - класс-клиент может использовать некоторый шаблон для своей последующей параметризации;

-         «derive» - атрибуты класса-клиента могут быть вычислены по атрибутам класса-источника; «import» — открытые атрибуты и операции класса-источника становятся частью класса-клиента, как если бы они были объявлены непосредственно в нем;

-         «refine» - указывает, что класс-клиент служит уточнением класса-источника в силу причин исторического характера, когда появляется дополнительная информация в ходе работы над проектом.

Отношение зависимости является наиболее общей формой отношения в языке UML. Все другие типы рассматриваемых отношений можно считать частным случаем данного отношения. Однако важность выделения специфических семантических свойств и дополнительных характеристик для других типов отношений обусловливают их самостоятельное рассмотрение при построении диаграмм.

Отношение ассоциации соответствует наличию некоторого отношения между классами. Данное отношение обозначается сплошной линией с дополнительными специальными символами, которые характеризуют отдельные свойства конкретной ассоциации. В качестве дополнительных специальных символов могут использоваться имя ассоциации, а также имена и кратность классов-ролей ассоциации. Имя ассоциации является необязательным элементом ее обозначения. Если оно задано, то записывается с заглавной (большой) буквы рядом с линией соответствующей ассоциации.

Наиболее простой случай данного отношения — бинарная ассоциация. Она связывает в точности два класса и, как исключение, может связывать класс с самим собой. Для бинарной ассоциации на диаграмме может быть указан порядок следования классов с использованием треугольника в форме стрелки рядом с именем данной ассоциации. Направление этой стрелки указывает на порядок классов, один из которых является первым (со стороны треугольника), а другой — вторым (со стороны вершины треугольника). Отсутствие данной стрелки рядом с именем ассоциации означает, что порядок следования классов в рассматриваемом отношении не определен.

Ассоциации более высокого порядка в общем случае называются N-арной ассоциацией. Такая ассоциация связывает некоторым отношением 3 и более классов, при этом один класс может участвовать в ассоциации более чем один раз. Класс ассоциации имеет определенную роль в соответствующем отношении, что может быть явно указано на диаграмме. Каждый экземпляр N-арной ассоциации представляет собой N-арный кортеж значений объектов из соответствующих классов.

N-арная ассоциация графически обозначается ромбом, от которого ведут линии к символам классов данной ассоциации. В этом случае ромб соединяется с символами соответствующих классов сплошными линиями. Обычно линии проводятся от вершин ромба или от середины его сторон. Имя N-арной ассоциации записывается рядом с ромбом соответствующей ассоциации.

Порядок классов в N-арной ассоциации, в отличие от порядка множеств в отношении, на диаграмме не фиксируется. Некоторый класс может быть присоединен к ромбу пунктирной линией. Это означает, что данный класс обеспечивает поддержку свойств соответствующей N-арной ассоциации, а сама N-арная ассоциация имеет атрибуты, операции и/или ассоциации. Другими словами, такая ассоциация в свою очередь является классом с соответствующим обозначением в виде прямоугольника и является самостоятельным элементом языка UML - ассоциацией-классом (Association Class).

Как уже указывалось, отдельный класс ассоциации имеет собственную роль в отношении. Эта роль может быть изображена графически на диаграмме классов. С этой целью в языке UML вводится в рассмотрение специальный элемент - конец ассоциации (Association End), который графически соответствует точке соединения линии ассоциации с отдельным классом. Конец ассоциации является частью ассоциации, но не класса. Каждая ассоциация имеет два или больше концов ассоциации. Наиболее важные свойства ассоциации указываются на диаграмме рядом с этими элементами ассоциации и должны перемешаться вместе с ними.

Одним из таких дополнительных обозначений является имя роли отдельного класса, входящего в ассоциацию. Имя роли представляет собой строку текста рядом с концом ассоциации для соответствующего класса. Она указывает специфическую роль, которую играет класс, являющийся концом рассматриваемой ассоциации. Имя роли не является обязательным элементом обозначений и может отсутствовать на диаграмме.

Следующий элемент обозначений - кратность отдельных классов, являющихся концами ассоциации. Кратность отдельного класса обозначается в виде интервала целых чисел, аналогично кратности атрибутов и операций классов. Интервал записывается рядом с концом ассоциации и для N-арной ассоциации означает потенциальное число отдельных экземпляров или значений кортежей этой ассоциации, которые могут иметь место, когда остальные N-1 экземпляров или значений классов фиксированы.

Что касается других свойств отношения, ассоциации, то в случае их наличия, они могут рассматриваться в качестве атрибутов класса ассоциации и могут быть указаны на диаграмме обычным для класса способом в соответствующей секции прямоугольника класса.

Специальной формой или частным случаем отношения ассоциации является отношение агрегации, которое, в свою очередь, тоже имеет специальную форму - отношение композиции.

Отношение агрегации имеет место между несколькими классами в том случае, если один из классов представляет собой некоторую сущность, включающую в себя в качестве составных частей другие сущности.

Данное отношение имеет фундаментальное значение для описания структуры сложных систем, поскольку применяется для представления системных взаимосвязей типа «часть-целое». Раскрывая внутреннюю структуру системы, отношение агрегации показывает, из каких компонентов состоит система и как они связаны между собой. С точки зрения модели отдельные части системы могут выступать как в виде элементов, так и в виде подсистем, которые, в свою очередь, тоже могут образовывать составные компоненты или подсистемы. Это отношение по своей сути описывает декомпозицию или разбиение сложной системы на более простые составные части, которые также могут быть подвергнуты декомпозиции, если в этом возникнет необходимость в последующем.

Очевидно, что рассматриваемое в таком аспекте деление системы на составные части представляет собой некоторую иерархию ее компонентов, однако данная иерархия принципиально отличается от иерархии, порождаемой отношением обобщения. Отличие заключается в том, что части системы никак не обязаны наследовать ее свойства и поведение, поскольку являются вполне самостоятельными сущностями. Более того, части целого обладают своими собственными атрибутами и операциями, которые существенно отличаются от атрибутов и операций целого.

Графически отношение агрегации изображается сплошной линией, один из концов которой представляет собой не закрашенный внутри ромб. Этот ромб указывает на тот из классов, который представляет собой «целое». Остальные классы являются его «частями».

Отношение композиции является частным случаем отношения агрегации. Это отношение служит для выделения специальной формы отношения «часть-целое», при которой составляющие части в некотором смысле находятся внутри целого. Специфика взаимосвязи между ними заключается в том, что части не могут выступать в отрыве от целого, то есть с уничтожением целого уничтожаются и все его составные части.

Отношение обобщения является обычным таксономическим отношением между более общим элементом (предком) и более частным или специальным элементом (потомком). Данное отношение может использоваться для представления взаимосвязей между пакетами, классами, вариантами использования и другими элементами языка UML.

Применительно к диаграмме классов данное отношение описывает иерархическое строение классов и наследование их свойств и поведения. При этом предполагается, что класс-потомок обладает всеми свойствами и поведением класса-предка, а также имеет свои собственные свойства и поведение, которые отсутствуют у класса-предка. На диаграммах отношение обобщения обозначается сплошной линией с треугольной стрелкой на одном из концов. Стрелка указывает на общий класс (класс-предок или суперкласс), а ее отсутствие - на специальный класс (класс-потомок или подкласс).

Рядом со стрелкой обобщения может размещаться строка текста, указывающая на некоторые дополнительные свойства этого отношения. Данный текст будет относиться ко всем линиям обобщения, которые идут к классам-потомкам. При этом текст следует рассматривать как ограничение и записывать в фигурных скобках. В качестве ограничений могут быть использованы следующие ключевые слова языка UML:

-         {complete} - означает, что в данном отношении обобщения специфицированы все классы-потомки, и других классов-потомков у данного класса-предка быть не может;

-         {disjoint} - означает, что классы-потомки не могут содержать объектов, одновременно являющихся экземплярами двух или более классов;

-         {incomplete}- означает случай, противоположный первому, то есть, что на диаграмме указаны не все классы-потомки. В дальнейшем возможно восполнить их перечень не изменяя уже построенную диаграмму;

-         {overlapping} - означает, что отдельные экземпляры классов-потомков могут принадлежать одновременно нескольким классам.

Интерфейсы являются элементами диаграммы вариантов использования. Однако, при построении диаграммы классов, отдельные интерфейсы могут уточняться и в этом случае для их изображения используется специальный графический символ - прямоугольник класса с ключевым словом или стереотипом «interface». При этом секция атрибутов у прямоугольника отсутствует, а указывается только секция операций.

Объект (object) является отдельным экземпляром класса, который создается на этапе выполнения программы. Он имеет свое собственное имя и конкретные значения атрибутов. В силу самых различных причин может возникнуть необходимость показать взаимосвязи не только между классами модели, но и между отдельными объектами, реализующими эти классы. В таком случае может быть разработана диаграмма объектов, которая, хотя и не является канонической в метамодели языка UML, но имеет самостоятельное назначение.

Для графического изображения объектов используется такой же символ прямоугольника, что и для классов. Отличия проявляются при указании имен объектов, которые обязательно подчеркиваются. При этом запись имени объекта представляет собой строку текста «имя объекта:имя класса», разделенную двоеточием. Имя объекта может отсутствовать. В этом случае предполагается, что объект является анонимным. Отсутствовать может и имя класса. Тогда указывается просто имя объекта. Атрибуты объектов имеют конкретные значения.

При изображении диаграммы объектов нужно помнить, что каждый объект представляет собой экземпляр соответствующего класса, а отношения между объектами описываются с помощью связей (links), которые являются экземплярами соответствующих отношений. При этом все связи изображаются сплошными линиями.

Шаблон (template) или параметризованный класс (parametrized class) предназначен для обозначения такого класса, который имеет один или более не фиксированных формальных параметров. Он определяет множество классов, которые могут быть получены назначением этим параметрам конкретных значений. Обычно параметрами шаблонов служат типы атрибутов классов, такие как целые числа, перечисление, массив строк и другие. В более сложном случае формальные параметры могут представлять операции класса.

Графически шаблон изображается прямоугольником, к верхнему правому углу которого присоединен маленький прямоугольник из пунктирных линий. Большой прямоугольник может быть разделен на секции, как принято в обозначениях  класса. В верхнем прямоугольнике указывается список формальных параметров, с помощью которых могут быть созданы классы на основе данного шаблона. В верхней секции шаблона записывается его имя по правилам записи имен классов.

Шаблон не может быть непосредственно использован в качестве класса, поскольку содержит неопределенные параметры. Чаще всего в качестве шаблона выступает некоторый суперкласс, параметры которого уточняются в его классах-потомках. В этом случае между ними существует отношение зависимости с ключевым словом "bind", когда класс-клиент может использовать некоторый шаблон для своей последующей параметризации. В более частном случае между шаблоном и формируемым от него классом имеет место отношение обобщения с наследованием свойств шаблона.

Диаграмма компонентов (component diagram)

Полный проект программной системы представляет собой совокупность моделей логического и физического уровней, которые должны быть согласованы между собой. В языке UML для физического представления моделей систем используются диаграммы реализации (implementation diagrams), которые включают в себя диаграмму компонентов и диаграмму развертывания.

Диаграмма компонентов, в отличие от ранее рассмотренных диаграмм, описывает особенности физического представления системы. Она позволяет определить архитектуру разрабатываемой системы, установив зависимости между программными компонентами, в роли которых может выступать исходный  и исполняемый код. Основными графическими элементами диаграммы компонентов являются компоненты, интерфейсы и зависимости между ними.

Диаграмма компонентов разрабатывается для следующих целей:

-      визуализации общей структуры исходного кода программной системы;

-      спецификации исполняемого варианта программной системы;

-      обеспечения многократного использования отдельных фрагментов программного кода;

-      представления концептуальной и физической схем баз данных.

В разработке диаграмм компонентов участвуют как системные аналитики и архитекторы, так и программисты. Диаграмма компонентов обеспечивает согласованный переход от логического представления к конкретной реализации проекта в форме программного кода. Одни компоненты могут существовать только на этапе компиляции программного кода, другие на этапе его исполнения. Диаграмма компонентов отражает общие зависимости между компонентами, рассматривая последние в качестве классификаторов.

Компоненты

Для представления физических сущностей в языке UML применяется специальный термин - компонент (component). Компонент реализует некоторый набор интерфейсов и служит для общего обозначения элементов физического представления модели. Для графического представления компонента используется специальный символ - прямоугольник со вставленными слева двумя более мелкими прямоугольниками. Внутри большого прямоугольника записывается имя компонента и, при необходимости, некоторая дополнительная информация. Изображение этого символа может незначительно варьироваться в зависимости от характера ассоциируемой с компонентом информации.

Имя компонента подчиняется общим правилам именования элементов модели в языке UML и может состоять из любого числа букв, цифр и некоторых знаков препинания.

Отдельный компонент может быть представлен на уровне типа или на уровне экземпляра. Графическое изображение в обоих случаях одинаковое, но правила записи имени компонента отличаются. Если компонент представляется на уровне типа, то в качестве его имени записывается только имя типа с заглавной буквы. Если же компонент представляется на уровне экземпляра, то в качестве его имени записывается <имя компонента>':'<имя типаХ>. При этом вся строка имени подчеркивается.

В качестве простых имен принято использовать имена исполняемых файлов (с указанием расширения ехе после точки-разделителя), динамических библиотек (расширение dll), Web-страниц (расширение html), текстовых файлов (расширения txt или doc) или файлов справки (hip), файлов баз данных (DB) или файлов с исходными текстами программ (расширения h, cpp для языка C++, расширение java для языка Java), скрипты (pi, asp) и другие.

Поскольку конкретная реализация логического представления модели системы зависит от используемого программного инструментария, то и имена компонентов определяются особенностями синтаксиса соответствующего языка программирования.

В отдельных случаях к простому имени компонента может быть добавлена информация об имени объемлющего пакета и о конкретной версии реализации данного компонента. В этом случае номер версии записывается как помеченное значение в фигурных скобках. В других случаях символ компонента может быть разделен на секции, чтобы явно указать имена реализованных в нем интерфейсов.

Поскольку компонент как элемент физической реализации модели представляет отдельный модуль кода, иногда его комментируют с указанием дополнительных графических символов, иллюстрирующих конкретные особенности его реализации. Эти дополнительные обозначения для примечаний не специфицированы в языке UML, однако их применение упрощает понимание диаграммы компонентов, повышая наглядность физического представления.

В языке UML выделяют три вида компонентов:

-     развертывания, которые обеспечивают непосредственное выполнение системой своих функций. Такими компонентами могут быть динамически подключаемые библиотеки с расширением dll, Web-страницы на языке разметки гипертекста с расширением html и файлы справки с расширением hlp;

-     рабочие продукты. Как правило, это файлы с исходными текстами программ, например, с расширениями h или срр для языка C++;

-     исполнения, представляющие собой исполняемые модули - файлы с расширением ехе.

-     Эти элементы иногда называют артефактами, подчеркивая при этом их законченное информационное содержание, зависящее от конкретной технологии реализации соответствующих компонентов.

-     Другим способом спецификации различных видов компонентов является явное указание его стереотипа компонента перед именем. В языке UML для компонентов определены следующие стереотипы:

-     библиотека (library) - определяет первую разновидность компонента, который представляется в форме динамической или статической библиотеки;

-     таблица (table) - также определяет первую разновидность компонента, который представляется в форме таблицы базы данных;

-     файл (file) - определяет вторую разновидность компонента, который представляется в виде файлов с исходными текстами программ;

-     документ (document) - определяет вторую разновидность компонента, . который представляется в форме документа;

-     исполнимый (executable) — определяет третий вид компонента, который может исполняться в узле.

Следующим элементом диаграммы компонентов являются интерфейсы. В общем случае, интерфейс графически изображается окружностью, которая соединяется с компонентом отрезком линии без стрелок. Имя интерфейса должно начинаться с заглавной буквы "I" и записываться рядом с окружностью. Семантически линия означает реализацию интерфейса, а наличие интерфейсов у компонента означает, что данный компонент реализует соответствующий набор интерфейсов.

Другим способом представления интерфейса на диаграмме компонентов является его изображение в виде прямоугольника класса со стереотипом «интерфейс» и возможными секциями атрибутов и операций. Как правило, этот вариант обозначения используется для представления внутренней структуры интерфейса, которая может быть важна для реализации.

При разработке программных систем интерфейсы обеспечивают не только совместимость различных версий, но и возможность вносить существенные изменения в одни части программы, не изменяя другие ее части. Таким образом, назначение интерфейсов существенно шире, чем спецификация взаимодействия с пользователями системы (актерами).

В общем случае отношение зависимости также было рассмотрено ранее. Напомним, что зависимость не является ассоциацией, а служит для представления только факта наличия такой связи, когда изменение одного элемента модели оказывает влияние или приводит к изменению другого элемента модели. Отношение зависимости на диаграмме компонентов изображается пунктирной линией со стрелкой, направленной от клиента (зависимого элемента) к источнику (независимому элементу).

Зависимости могут отражать связи модулей программы на этапе компиляции и генерации объектного кода. В другом случае зависимость может отражать наличие в независимом компоненте описаний классов, которые используются в зависимом компоненте для создания соответствующих объектов. Применительно к диаграмме компонентов зависимости могут связывать компоненты и импортируемые этим компонентом интерфейсы, а также различные виды компонентов между собой.

В первом случае рисуют стрелку от компонента-клиента к импортируемому интерфейсу. Наличие стрелки означает, что компонент не реализует соответствующий интерфейс, а использует его в процессе своего выполнения. Причем на этой же диаграмме может присутствовать и другой компонент, который реализует этот интерфейс.

Другим случаем отношения зависимости на диаграмме компонентов является отношение между различными видами компонентов. Наличие подобной зависимости означает, что внесение изменений в исходные тексты программ или динамические библиотеки приводит к изменениям самого компонента. При этом характер изменений может быть отмечен дополнительно.

На диаграмме компонентов могут быть также представлены отношения зависимости между компонентами и реализованными в них классами. Эта информация имеет значение для обеспечения согласования логического и физического представлений модели системы. Если требуется подчеркнуть, что некоторый компонент реализует отдельные классы, то для обозначения компонента используется расширенный символ прямоугольника. При этом прямоугольник компонента делится на две секции горизонтальной линией. Верхняя секция служит для записи имени компонента, а нижняя секция — для указания дополнительной информации.

Внутри символа компонента могут изображаться другие элементы графической нотации, такие как классы (компонент уровня типа) или объекты (компонент уровня экземпляра). В этом случае символ компонента изображается таким образом, чтобы вместить эти дополнительные символы.

Объекты, которые находятся в отдельном компоненте-экземпляре, изображаются вложенными в символ данного компонента. Подобная вложенность означает, что выполнение компонента влечет выполнение соответствующих объектов.

Рекомендации по построению диаграммы компонентов

Разработка диаграммы компонентов предполагает использование информации как о логическом представлении модели системы, так и об особенностях ее физической реализации. До начала разработки необходимо принять решения о выборе вычислительных платформ и операционных систем, на которых предполагается реализовывать систему, а также о выборе конкретных баз данных и языков программирования.

После этого можно приступать к общей структуризации диаграммы компонентов. В первую очередь, необходимо решить, из каких физических частей (файлов) будет состоять программная система. На этом этапе следует обратить внимание на такую реализацию системы, которая обеспечивала бы не только возможность повторного использования кода за счет рациональной декомпозиции компонентов, но и создание объектов только при их необходимости.

Речь идет о том, что общая производительность программной системы существенно зависит от рационального использования вычислительных ресурсов. Для этой цели необходимо большую часть описаний классов, их операций и методов вынести в динамические библиотеки, оставив в исполняемых компонентах только самые необходимые для инициализации программы фрагменты программного кода.

После общей структуризации физического представления системы необходимо дополнить модель интерфейсами и схемами базы данных. При разработке интерфейсов следует обращать внимание на согласование (стыковку) различных частей программной системы. Включение в модель схемы базы данных предполагает спецификацию отдельных таблиц и установление информационных связей между таблицами.

Завершающий этап построения диаграммы компонентов связан с установлением и нанесением на диаграмму взаимных связей между компонентами, а также отношений реализации. Эти отношения должны иллюстрировать все важнейшие аспекты физической реализации системы, начиная с особенностей компиляции исходных текстов программ и заканчивая исполнением отдельных частей программы на этапе ее выполнения. Для этой цели можно использовать различные виды графического изображения компонентов.

При разработке диаграммы компонентов следует придерживаться общих принципов создания моделей на языке UML. В частности, необходимо использовать уже имеющиеся в языке UML компоненты и стереотипы. Для большинства типовых проектов этого набора элементов может оказаться достаточно для представления компонентов и зависимостей между ними.

Если проект содержит некоторые физические элементы, описание которых отсутствует в языке UML, то следует воспользоваться механизмом расширения и использовать дополнительные стереотипы для отдельных нетиповых компонентов или помеченные значения для уточнения их отдельных характеристик.

Следует обратить внимание, что диаграмма компонентов, как правило, разрабатывается совместно с диаграммой развертывания, на которой представляется информация о физическом размещении компонентов программной системы по ее отдельным узлам.

Диаграмма кооперации (collaboration diagram)

Главная особенность диаграммы кооперации заключается в возможности графически представить не только последовательность взаимодействия, но и все структурные отношения между объектами, участвующими в этом взаимодействии.

Прежде всего, на диаграмме кооперации в виде прямоугольников изображаются участвующие во взаимодействии объекты, содержащие имя объекта, его класс и, возможно, значения атрибутов. Далее, как и на диаграмме классов, указываются ассоциации между объектами в виде различных соединительных линий. При этом можно явно указать имена ассоциации и ролей, которые играют объекты в данной ассоциации. Дополнительно могут быть изображены динамические связи - потоки сообщений. Они представляются также в виде соединительных линий между объектами, над которыми располагается стрелка с указанием направления, имени сообщения и порядкового номера в общей последовательности инициализации сообщений.

В отличие от диаграммы последовательности, на диаграмме кооперации изображаются только отношения между объектами, играющими определенные роли во взаимодействии. На этой диаграмме не указывается время в виде отдельного измерения. Поэтому последовательность взаимодействий и параллельных потоков может быть определена с помощью порядковых номеров. Следовательно, если необходимо явно специфицировать взаимосвязи между объектами в реальном времени, лучше это делать на диаграмме последовательности.

Кооперация

Понятие кооперации (collaboration) является одним из фундаментальных понятий в языке UML. Оно служит для обозначения множества взаимодействующих с определенной целью объектов в общем контексте моделируемой системы. Цель самой кооперации состоит в том, чтобы специфицировать особенности реализации отдельных наиболее значимых операций в системе. Кооперация определяет структуру поведения системы в терминах взаимодействия участников этой кооперации.

Кооперация может быть представлена на двух уровнях:

-         уровне спецификации - показывает роли классификаторов и роли ассоциаций в рассматриваемом взаимодействии;

-         уровне примеров - указывает экземпляры и связи, образующие отдельные роли в кооперации.

Диаграмма кооперации уровня спецификации показывает роли, которые играют участвующие во взаимодействии элементы. Элементами кооперации на этом уровне являются классы и ассоциации, которые обозначают отдельные роли классификаторов и ассоциации между участниками кооперации.

Диаграмма кооперации уровня примеров представляется совокупностью объектов (экземпляры классов) и связей (экземпляры ассоциаций). При этом связи дополняются стрелками сообщений. На данном уровне показываются только объекты, имеющие непосредственное отношение к реализации операции или классификатора. При этом вовсе не обязательно изображать все свойства или все ассоциации, поскольку на диаграмме кооперации присутствуют только роли классификаторов, но не сами классификаторы. Таким образом, в то время как классификатор требует полного описания всех своих экземпляров, роль классификатора требует описания только тех свойств и ассоциаций, которые необходимы для участия в отдельной кооперации.

Отсюда вытекает важное следствие. Одна и та же совокупность объектов может участвовать в различных кооперациях. В зависимости от рассматриваемой кооперации, могут изменяться как свойства отдельных объектов, так и связи между ними. Именно это отличает диаграмму кооперации от диаграммы классов, на которой должны быть указаны все свойства и ассоциации между элементами диаграммы.

Кооперация на уровне спецификации изображается на диаграмме пунктирным эллипсом, внутри которого записывается имя этой кооперации. Такое представление кооперации относится к отдельному варианту использования и детализирует особенности его последующей реализации. Символ эллипса кооперации соединяется отрезками пунктирной линии с каждым из участников этой кооперации, в качестве которых могут выступать объекты или классы. Каждая из этих пунктирных линий помечается ролью (role) участника. Роли соответствуют именам элементов в контексте всей кооперации. Эти имена трактуются как параметры, которые ограничивают спецификацию элементов при любом их появлении в отдельных представлениях модели.

Простой класс на диаграмме кооперации обозначается прямоугольником класса, внутри которого записывается строка текста. Эта строка текста называется ролью классификатора (classifier role). Роль классификатора показывает особенность использования объектов данного класса. Обычно в прямоугольнике показывается только секция имени класса, хотя не исключается возможность указания секций атрибутов и операций.

Строка текста в прямоугольнике должна иметь следующий формат:

'/' <Имя роли классификатора> ':' <Имя классификатора>

[':' <Имя классификатора >]*

Здесь имя классификатора, если это необходимо, может включать полный путь всех вложенных пакетов. При этом, один пакет от другого отделяется двойным двоеточием «::». В отдельных случаях можно ограничиться указанием только ближайшего из пакетов, которому принадлежит данная кооперация. Символ «*» применяется для указания возможности итеративного повторения имени классификатора.

Если кооперация допускает обобщенное представление, то на диаграммах могут быть указаны отношения обобщения соответствующих элементов. Этот способ может быть использован для определения отдельных коопераций, которые являются частным случаем или специализацией другой кооперации. Такая ситуация изображается обычной стрелкой обобщения, направленной от символа дочерней кооперации к символу кооперации-предка. Роли дочерних коопераций могут быть специализациями ролей коопераций-предков.

В отдельных случаях возникает необходимость явно указать тот факт, что кооперация является реализацией некоторой операции или классификатора. Это можно представить одним из двух способов.

Во-первых, можно соединить символ кооперации пунктирной линией со стрелкой обобщения с символом класса, реализацию операции которого специфицирует данная кооперация.

Во-вторых, можно просто изобразить символ кооперации, внутри которого указать всю необходимую информацию, записанную по определенным правилам. Эти правила определяют формат записи имени кооперации, после которого записывают двоеточие и имя класса. За именем класса следует двойное двоеточие и имя операции.

Подобное общее представление кооперации на уровне спецификации используется на начальных этапах проектирования. В последующем каждая из коопераций подлежит детализации на уровне примеров, на котором раскрывается содержание и структура взаимосвязей ее элементов на отдельной диаграмме кооперации. В этом случае в качестве элементов диаграммы кооперации выступают объекты и связи, дополненные сообщениями.

Как отмечалось выше, объект (object) является отдельным экземпляром класса, который создается на этапе выполнения программы. Он может иметь свое собственное имя и конкретные значения атрибутов. Применительно к объектам формат строки классификатора дополняется именем объекта и приобретает следующий вид (при этом вся запись подчеркивается):

<Имя объекта>'/' <Имя роли классификатора> ':' <Имя классификатора>

[':' <Имя классификатора >]*

Имя роли может быть опущено, если существует только одна роль в кооперации, которую могут играть объекты, созданные на базе этого класса.

Таким образом, для обозначения роли классификатора достаточно указать либо имя класса (вместе с двоеточием), либо имя роли (вместе с наклонной чертой). В противном случае прямоугольник будет соответствовать обычному классу. Если роль, которую должен играть объект, наследуется от нескольких классов, то все они должны быть указаны явно и разделяться запятой и двоеточием.

Ниже приводятся возможные варианты записи строки текста в прямоугольнике объекта:

-         : С — анонимный объект, образуемый на основе класса С;

-         / R — анонимный объект, играющий роль R;

-         / R : С — анонимный объект, образуемый на основе класса С и играющий роль R;

-         О / R — объект с именем О, играющий роль R;

-         О : С — объект с именем О, образуемый на основе класса С;

-         О / R : С — объект с именем О, образуемый на основе класса С и играющий роль R;

-         О или — объект с именем О;

-         О : — «объект-сирота» с именем О;

-         / R — роль с именем R;

-         : С — анонимная роль на базе класса С;

-         / R : С — роль с именем R на основе класса С.

Мультиобъект (multiobject) представляет собой множество объектов на одном из концов ассоциации. На диаграмме кооперации мультиобъект используется для того, чтобы показать операции и сигналы, которые адресованы всему множеству объектов, а не только одному. Мультиобъект изображается двумя прямоугольниками, один из которых выступает из-за правой верхней вершины другого. Стрелка сообщения относится ко всему множеству объектов, которые обозначают данный мультиобъект. На диаграмме кооперации может быть явно указано отношение композиции между мультиобъектом и отдельным объектом из его множества.

В контексте языка UML все объекты делятся на две категории: пассивные и активные.

Пассивный объект оперирует только данными и не может инициировать деятельность по управлению другими объектами. Однако пассивные объекты могут посылать сигналы в процессе выполнения запросов, которые они получают.

Активный объект (active object) имеет свою собственную нить (thread) управления и может инициировать деятельность по управлению другими объектами. Под нитью здесь понимается некоторый облегченный поток управления, который может выполняться параллельно с другими вычислительными нитями или нитями управления в пределах одного вычислительного процесса или процесса управления.

Активные объекты на канонических диаграммах обозначаются прямоугольником с более широкими границами. Иногда может быть явно указано ключевое слово {active}, чтобы выделить активный объект на диаграмме. Каждый активный объект может инициировать единственную нить или процесс управления и представлять исходную точку потока управления.

Составной объект (composite object) или объект-контейнер предназначен для представления объекта, имеющего собственную структуру и внутренние потоки (нити) управления. Составной объект является экземпляром составного класса (класса-контейнера), который связан отношением агрегации или композиции со своими частями. Аналогичные отношения связывают между собой и соответствующие объекты.

На диаграммах кооперации составной объект изображается как обычный объект, состоящий из двух секций: верхней и нижней. В верхней секции записывается имя составного объекта, а в нижней его составные части вместо списка атрибутов. Также допускается иметь в качестве составных частей другие составные объекты.

Связь (link) является экземпляром или примером произвольной ассоциации. Связь как элемент языка UML может иметь место между двумя и более объектами. Бинарная связь на диаграмме кооперации изображается отрезком прямой линии, соединяющей два прямоугольника объектов. На каждом из концов этой линии могут быть явно указаны имена ролей данной ассоциации. Рядом с линией в ее средней части может записываться имя соответствующей ассоциации.

Связи не имеют собственных имен, поскольку полностью идентичны как экземпляры ассоциации. Другими словами, все связи на диаграмме кооперации могут быть только анонимными и записываются без двоеточия перед именем ассоциации. Для связей не указывается также и кратность. Однако другие обозначения специальных случаев ассоциации (агрегация, композиция) могут присутствовать на отдельных концах связей.

Связь может иметь некоторые стереотипы, которые записываются рядом с одним из ее концов и указывают на особенность реализации данной связи. В языке UML для этой цели могут использоваться следующие стереотипы:

-         «association» - ассоциация (предполагается по умолчанию, поэтому этот стереотип можно не указывать);

-         «parameter» - параметр метода. Соответствующий объект может быть только параметром некоторого метода;

-         «local» - локальная переменная метода. Ее область видимости ограничена только соседним объектом;

-         «global» - глобальная переменная. Ее область видимости распространяется на всю диаграмму кооперации;

-         «self» - рефлексивная связь объекта с самим собой, которая допускает передачу объектом сообщения самому себе. На диаграмме кооперации рефлексивная связь изображается петлей в верхней части прямоугольника объекта.

Сообщения

Сообщения, как элементы языка UML, уже рассматривались ранее при изучении диаграммы последовательности. При построении диаграммы кооперации они имеют некоторые дополнительные семантические особенности. Сообщение на диаграмме кооперации специфицирует коммуникацию между двумя объектами, один из которых передает другому некоторую информацию. При этом, первый объект ожидает, что после получения сообщения вторым объектом последует выполнение некоторого действия. Таким образом, именно сообщение является причиной или стимулом для начала выполнения операций, отправки сигналов, создания и уничтожения отдельных объектов. Связь обеспечивает канал для направленной передачи сообщений между объектами от объекта-источника к объекту-получателю.

Сообщения в языке UML также специфицируют роли, которые играют объекты отправитель и получатель сообщения. Сообщения на диаграмме кооперации изображаются помеченными стрелками рядом (выше или ниже) с соответствующей связью или ролью ассоциации. Направление стрелки указывает на получателя сообщения. Внешний вид стрелки сообщения имеет определенный смысл. На диаграммах кооперации может использоваться один из четырех типов стрелок для обозначения сообщений:

-           сплошная линия с треугольной стрелкой обозначает вызов процедуры или другого вложенного потока управления. Может быть также использована совместно с параллельно активными объектами, когда один из них передает сигнал и ожидает, пока не закончится некоторая вложенная последовательность действий. Обычно все такие сообщения являются синхронными, то есть инициируемыми по завершении некоторой деятельности или при выполнении некоторого условия;

-           сплошная линия с V-образной стрелкой обозначает простой поток управления. Каждая такая стрелка изображает один этап в последовательности потока управления. Обычно все такие сообщения являются асинхронными;

-           сплошная линия с полустрелкой используется для обозначения асинхронного потока управления. Соответствующие сообщения формируются в произвольные, заранее не известные моменты времени, как правило, активными объектами. Обычно сообщения этого типа являются начальными в последовательности потока управления и чаще всего инициируются актерами;

-           пунктирная линия с V-образной стрелкой обозначает возврат из вызова процедуры. Стрелки этого типа зачастую отсутствуют на диаграммах кооперации, поскольку неявно предполагается их существование после окончания процесса активизации некоторой деятельности.

Каждое сообщение может быть помечено строкой текста, которая имеет следующий формат:

< Предшествующие сообщения> < [Сторожевое условие] >

<Выражение последовательности>

<Возвращаемое значение— имя сообщения> <Список аргументов>

Предшествующие сообщения - это разделенные запятыми номера сообщений, записанные перед наклонной черточкой:

<Номер сообщения ','>< Номер сообщения,'> '/'

Если список номеров сообщений пуст, то вся запись, включая наклонную черту, опускается. Каждый номер сообщения может быть выражением последовательности без рекурсивных символов. Выражение должно определять номер другого сообщения в этой же последовательности.

Смысл указания предшествующих сообщений заключается в том, что данное сообщение не может быть передано, пока не будут переданы своим адресатам все сообщения, номера которых записаны в данном списке.

Пример записи предшествующих сообщений:

A3, В4/ С5: ошибка записи (сектор).

Сторожевое условие является обычным булевским выражением и предназначено для синхронизации отдельных нитей потока управления. Сторожевое условие записывается в квадратных скобках и может быть опущено, если оно отсутствует у данного сообщения. Семантика сторожевого условия обеспечивает передачу сообщения только в том случае, если это условие принимает значение «истина».

Пример записи сторожевых условий без номеров предшествующих сообщений:

-      [(х>=0)&(х<=255)] 1.2: отобразить_на_экране_цвет(х);

-      [количество цифр номера = 7] 3.1: набрать_телефонный_номер();

Выражение последовательности - это разделенный точками список отдельных термов последовательностей, после которого записывается двоеточие:

<Терм последовательности'.'><Терм последовательности'.'>':'

Каждый из термов представляет отдельный уровень процедурной вложенности в форме законченной итерации. Наиболее верхний уровень соответствует самому левому терму последовательности. Если все потоки управления параллельные, то вложенность отсутствует. Каждый из термов последовательности имеет следующий синтаксис:

[Целое число| Имя] [Символ рекуррентности].

Целое число указывает на порядковый номер сообщения в процедурной последовательности верхнего уровня. Сообщения, номера которых отличаются на единицу, следуют подряд один за другим.

Имя используется для спецификации параллельных нитей управления. Сообщения, которые отличаются только именем, являются параллельными на этом уровне вложенности. На одном уровне вложенности все нити управления эквивалентны в смысле приоритета передачи сообщений.

Символ рекуррентности используется для указания условного или итеративного выполнения. Семантика рекуррентности представляет ноль или больше сообщений, которые должны быть выполнены в зависимости от записанного условия. Возможны два случая записи рекуррентности:

-           '*' '[' Предложение-итерация ']' для записи итеративного выполнения соответствующего выражения. Итерация представляет последовательность сообщений одного уровня вложенности. Предложение-итерация может быть опущено, если условия итерации никак не специфицируются. Наиболее часто предложение-итерация записывается на некотором псевдокоде или языке программирования. В языке UML формат записи этого предложения не определен. Например, "*[/:=/..n]", что означает последовательную передачу сообщения с параметром /, который изменяется от 1 до некоторого целого числа n с шагом 1;

-           '['Предложение-условие У ']’ для записи ветвления. Это условие представляет такое сообщение, передача которого по данной ветви возможна только при истинности этого условия. Чаще всего предложение-условие записывают на некотором псевдокоде или языке программирования, поскольку в языке UML формат записи этого предложения не определен. Например, [х>у] означает, что сообщение по некоторой ветви будет передано только в том случае, если значение х больше значения у.

Возвращаемое значение представляется в форме списка имен значений, возвращаемых по окончании коммуникации или взаимодействия в полной итерации данной процедурной последовательности. Эти идентификаторы могут выступать в качестве аргументов в последующих сообщениях. Если сообщение не возвращает никакого значения, то ни значение, ни оператор присваивания на диаграмме кооперации не указываются.

Например, сообщение

1.2.3: р:= найти_документ (спецификация_документа)

означает передачу вложенного сообщения с запросом поиска в базе данных нужного документа по его спецификации, причем источнику сообщения должен быть возвращен найденный документ.

Имя сообщения, записанное в сигнатуре после возвращаемого значения, означает имя события, которое инициируется объектом-получателем сообщения после его приема. Наиболее часто таким событием является вызов операции объекта. Это может быть реализовано различными способами, один из которых — вызов операции. Тогда соответствующая операция должна быть определена в том классе, которому принадлежит объект-получатель.

Список аргументов представляет собой разделенные запятыми и заключенные в круглые скобки действительные параметры той операции, вызов которой инициируется данным сообщением. Список аргументов может быть пустым, однако скобки все равно записываются. Для записи аргументов также может быть использован некоторый псевдокод или язык программирования.

Так, в приведенном выше примере сообщения

1.2.3: р:= найти_документ (спецификация_документа)

аргумент найти_документ является именем сообщения, а спецификация_документа - списком аргументов, состоящим из единственного действительного параметра операции. При этом имя сообщения означает обращение к операции найти_ документ, которая должна быть определена в соответствующем классе объекта-получателя.

Диаграмма последовательности (sequence diagram)

При рассмотрении диаграмм состояния и деятельности, было отмечено, что хотя эти диаграммы и используются для спецификации динамики поведения систем, время в явном виде в них не присутствует. Временной же аспект поведения может иметь существенное значение при моделировании синхронных процессов, описывающих взаимодействия объектов. Для моделирования взаимодействия объектов во времени в языке UML используются диаграммы последовательности.

На диаграмме последовательности изображаются только те объекты, которые непосредственно участвуют во взаимодействии. Ключевым моментом для диаграмм последовательности является динамика взаимодействия объектов во времени.

В UML диаграмма последовательности имеет как бы два измерения. Первое слева направо в виде вертикальных линий, каждая из которых изображает линию жизни отдельного объекта, участвующего во взаимодействии. Крайним слева на диаграмме изображается объект, который является инициатором взаимодействия. Правее изображается другой объект, который непосредственно взаимодействует с первым. Таким образом, все объекты на диаграмме последовательности образуют некоторый порядок, определяемый очередностью или степенью активности объектов при взаимодействии друг с другом.

Графически каждый объект изображается прямоугольником и располагается в верхней части своей линии жизни. Внутри прямоугольника записываются имя объекта и имя класса разделенные двоеточием. При этом вся запись подчеркивается, что является признаком объекта.

Вторым измерением диаграммы последовательности является вертикальная временная ось, направленная сверху вниз. Начальному моменту времени соответствует самая верхняя часть диаграммы. Взаимодействия объектов реализуются посредством сообщений, которые посылаются одними объектами другим. Сообщения изображаются в виде горизонтальных стрелок с именем сообщения, а их порядок определяется временем возникновения. То есть, сообщения, расположенные на диаграмме последовательности выше, инициируются раньше тех, которые расположены ниже. Масштаб на оси времени не указывается, поскольку диаграмма последовательности моделирует лишь временную упорядоченность взаимодействий типа «раньше-позже».

Линия жизни объекта (object lifeline) изображается пунктирной вертикальной линией, ассоциированной с единственным объектом на диаграмме последовательности. Линия жизни служит для обозначения периода времени, в течение которого объект существует в системе и, следовательно, может потенциально участвовать во всех ее взаимодействиях. Если объект существует в системе постоянно, то и его линия жизни должна продолжаться по всей плоскости диаграммы последовательности от самой верхней ее части до самой нижней.

Отдельные объекты, выполнив свою роль в системе, могут быть уничтожены, чтобы освободить занимаемые ими ресурсы. Для таких объектов линия жизни обрывается в момент его уничтожения. Для обозначения момента уничтожения объекта в языке UML используется специальный символ в форме латинской буквы «X». Ниже этого символа пунктирная линия не изображается, поскольку соответствующего объекта в системе уже нет, и этот объект должен быть исключен из всех последующих взаимодействий.

Не обязательно создавать все объекты диаграммы в начальный момент времени. Отдельные объекты могут создаваться по мере необходимости, экономя ресурсы системы и повышая ее производительность. В этом случае прямоугольник объекта изображается не в верхней части диаграммы последовательности, а в той части, которая соответствует моменту создания объекта. При этом прямоугольник объекта вертикально располагается в том месте диаграммы, которое по оси времени совпадает с моментом его возникновения в системе. Объект обязательно создается со своей линией жизни и, возможно, с фокусом управления.

В процессе функционирования объектно-ориентированных систем одни объекты могут находиться в активном состоянии, непосредственно выполняя определенные действия, или состоянии пассивного ожидания сообщений от других объектов. Чтобы явно выделить подобную активность объектов, в языке UML применяется специальное понятие, получившее название фокуса управления (focus of control). Фокус управления изображается в форме вытянутого узкого прямоугольника, верхняя сторона которого обозначает начало получения фокуса управления объекта (начало активности), а его нижняя сторона - окончание фокуса управления (окончание активности). Прямоугольник располагается ниже обозначения соответствующего объекта и может заменять его линию жизни, если на всем ее протяжении он является активным.

Периоды активности объекта могут чередоваться с периодами его пассивности или ожидания. В этом случае у такого объекта имеются несколько фокусов управления. Важно сознавать, что получить фокус управления может только существующий объект, у которого в этот момент имеется линия жизни. Если же некоторый объект был уничтожен, то вновь возникнуть в системе он уже не может. Вместо него лишь может быть создан другой экземпляр этого же класса, который, строго говоря, будет являться другим объектом.

В отдельных случаях инициатором взаимодействия в системе может быть актер или внешний пользователь. В этом случае актер изображается на диаграмме последовательности самым первым объектом слева со своим фокусом управления. Чаще всего актер и его фокус управления будут существовать в системе постоянно, отмечая характерную для пользователя активность в инициировании взаимодействий с системой. При этом актер может иметь собственное имя или оставаться анонимным.

Иногда некоторый объект может инициировать рекурсивное взаимодействие с самим собой. Наличие во многих языках программирования специальных средств построения рекурсивных процедур требует визуализации соответствующих понятий в форме графических примитивов. На диаграмме последовательности рекурсия обозначается небольшим прямоугольником, присоединенным к правой стороне фокуса управления того объекта, для которого изображается это рекурсивное взаимодействие.

В UML каждое взаимодействие описывается совокупностью сообщений, которыми участвующие в нем объекты обмениваются между собой. Сообщение (message) представляет собой законченный фрагмент информации, который отправляется одним объектом другому. Прием сообщения инициирует выполнение определенных действий, направленных на решение отдельной задачи тем объектом, которому это сообщение отправлено.

Таким образом, сообщения не только передают некоторую информацию, но и требуют или предполагают выполнения ожидаемых действий от принимающего объекта. Сообщения могут инициировать выполнение операций объектом соответствующего класса, а параметры этих операций передаются вместе с сообщением. На диаграмме последовательности все сообщения упорядочены по времени своего возникновения в моделируемой системе. В таком контексте каждое сообщение имеет направление от объекта, который инициирует и отправляет сообщение, к объекту, который его получает. Иногда отправителя сообщения называют клиентом, а получателя сервером. Тогда сообщение от клиента имеет форму запроса некоторого сервиса, а реакция сервера на запрос после получения сообщения может быть связана с выполнением определенных действий или передачи клиенту необходимой информации тоже в форме сообщения.

Сообщения изображаются горизонтальными стрелками, соединяющими линии жизни или фокусы управления двух объектов на диаграмме последовательности.В языке UML различаются несколько разновидностей сообщений, каждое из которых имеет свое графическое изображение:

-      первая разновидность сообщения является наиболее распространенной и используется для вызова процедур, выполнения операций или обозначения отдельных вложенных потоков управления. Начало этой стрелки всегда соприкасается с фокусом управления или линией жизни того объекта-клиента, который инициирует это сообщение. Конец стрелки соприкасается с линией жизни того объекта, который принимает это сообщение и выполняет в ответ определенные действия. Принимающий объект, как правило, получает фокус управления, становясь активным;

-      вторая разновидность сообщения используется для обозначения простого потока управления. Каждая такая стрелка указывает на выполнение одного шага потока. Такие сообщения, обычно, являются асинхронными, то есть могут возникать в произвольные моменты времени. Передача такого сообщения, как правило, сопровождается получением фокуса управления принявшим его объектом;

-      третья разновидность явно обозначает асинхронное сообщение между двумя объектами в некоторой процедурной последовательности. Примером такого сообщения может служить прерывание операции при возникновении исключительной ситуации. В этом случае информация о такой ситуации передается вызывающему объекту для продолжения процесса дальнейшего взаимодействия;

-      четвертая разновидность сообщения используется для возврата из вызова процедуры. Примером может служить простое сообщение о завершении некоторых вычислений без предоставления результата расчетов объекту-клиенту. В процедурных потоках управления эта стрелка может быть опущена, поскольку ее наличие неявно предполагается в конце активизации объекта. Считается, что каждый вызов процедуры имеет свою пару - возврат вызова. Для непроцедурных потоков управления, включая параллельные и асинхронные сообщения, стрелка возврата должна указываться явным образом.

Предполагается, что время передачи сообщения достаточно мало по сравнению с процессами выполнения действий объектами, то есть, за время передачи сообщения с соответствующими объектами не может произойти никаких изменений. Если же это предположение не может быть признано справедливым, то стрелка сообщения изображается под некоторым наклоном, так чтобы конец стрелки располагался ниже ее начала.

В отдельных случаях объект может посылать сообщения самому себе, инициируя так называемые рефлексивные сообщения. Такие сообщения изображаются прямоугольником со стрелкой, начало, и конец которой совпадают. Подобные ситуации возникают, например, при обработке нажатий на клавиши клавиатуры при вводе текста в редактируемый документ, при наборе цифр номера телефона абонента.

Таким образом, в языке UML каждое сообщение ассоциируется с некоторым действием, которое должно быть выполнено принявшим его объектом. Действие может иметь некоторые аргументы или параметры, в зависимости от конкретных значений которых может быть получен различный результат. Соответствующие параметры будет иметь и вызывающее это действие сообщение. Более того, значения параметров отдельных сообщений могут содержать условные выражения, образуя ветвление или альтернативные пути основного потока управления.

Ветвление потока управления

Для изображения ветвления потока управления рисуются две или более стрелки, выходящие из одной точки фокуса управления объекта. При этом соответствующие условия должны быть явно указаны рядом с каждой из стрелок в форме сторожевого условия. Сторожевые условия  должны взаимно исключать одновременную передачу альтернативных сообщений.

Стереотипы сообщений

В языке UML предусмотрены некоторые стандартные действия, выполняемые в ответ на получение соответствующего сообщения. Эти действия могут быть явно указаны на диаграмме последовательности в форме стереотипа рядом с сообщением, к которому относятся. В этом случае они записываются в кавычках. Используются следующие стереотипы сообщений:

-           «call» (вызвать) - сообщение, требующее вызова операции или процедуры принимающего объекта. Если сообщение с этим стереотипом рефлексивное, то оно инициирует локальный вызов операции у самого пославшего это сообщение объекта;

-           «return» (возвратить) - сообщение, возвращающее значение выполненной операции или процедуры вызвавшему ее объекту. Значение результата может инициировать ветвление потока управления;

-           «create» (создать) - сообщение, требующее создания другого объекта для выполнения определенных действий. Созданный объект может получить фокус управления, а может и не получить его;

-           «destroy» (уничтожить) - сообщение с явным требованием уничтожить соответствующий объект. Посылается в том случае, когда необходимо прекратить нежелательные действия со стороны существующего в системе объекта, либо когда объект больше не нужен и должен освободить задействованные им системные ресурсы;

-           «send» (послать) - обозначает посылку другому объекту некоторого сигнала, который асинхронно инициируется одним объектом и принимается другим. Отличие сигнала от сообщения заключается в том, что сигнал должен быть явно описан в том классе, объект которого инициирует его передачу.

Кроме стереотипов, сообщения могут иметь собственное обозначение операции, вызов которой они инициируют у принимающего объекта. В этом случае рядом со стрелкой записывается имя операции с круглыми скобками, в которых могут указываться параметры или аргументы соответствующей операции. Если параметры отсутствуют, то скобки все равно должны присутствовать после имени операции. Примерами таких операций могут служить следующие: «выдать клиенту наличными сумму (n)», «установить соединение между абонентами (a, b)», «сделать вводимый текст невидимым ()», «подать звуковой сигнал тревоги ()».

Временные ограничения на диаграммах последовательности

В отдельных случаях выполнение тех или иных действий на диаграмме последовательности может потребовать явной спецификации временных ограничений, накладываемых на сам интервал выполнения операций или передачу сообщений. В языке UML для записи временных ограничений используются фигурные скобки. Временные ограничения могут относиться как к выполнению определенных действий объектами, так и к самим сообщениям, явно специфицируя условия их передачи или приема. В отличие от условий ветвления, которые должны выполняться альтернативно, временные ограничения имеют обязательный или директивный характер для ассоциированных с ними объектов.

Временные ограничения могут записываться рядом с началом стрелки соответствующего сообщения. Но наиболее часто они записываются слева от стрелки на одном уровне с ней. Если временная характеристика относится к конкретному объекту, то имя этого объекта записывается перед именем характеристики и отделяется от нее точкой.

Примерами таких ограничений на диаграмме последовательности могут служить ситуации, когда необходимо явно специфицировать время, в течение которого допускается передача сообщения от клиента к серверу или обработка запроса клиента сервером:

-           {время_приема_сообщения время_отправки_сообщения < 1 сек.};

-           {время_ожидания_ответа < 5 сек.};

-           {время_передачи_пакета < 10 сек.};

-           {объект_1. время_подачи_сигнала_тревоги > 30 сек.}.

Комментарии или примечания могут включаться в диаграммы последовательности, ассоциируясь с отдельными объектами или сообщениями. При этом используется стандартное обозначение для комментария в виде прямоугольника с загнутым правым верхним углом. Внутри прямоугольника записывается текст комментария на естественном языке.

Диаграмма развертывания (deployment diagram)

Физическое представление программной системы не может быть полным, если отсутствует информация о том, на какой платформе и на каких вычислительных средствах она реализована. Если разрабатывается программа, выполняющаяся локально на компьютере пользователя и не использующая периферийных устройств и ресурсов, то в разработке дополнительных диаграмм нет необходимости. При разработке же корпоративных приложений наличие таких диаграмм может быть крайне полезным для решения задач рационального размещения компонентов, в целях эффективного использования распределенных вычислительных и коммуникационных ресурсов сети, обеспечения безопасности и других.

Для представления общей конфигурации и топологии распределенной программной системы в UML предназначены диаграммы развертывания.

Диаграмма развертывания предназначена для визуализации элементов и компонентов программы, существующих лишь на этапе ее исполнения (runtime). При этом представляются только компоненты-экземпляры программы, являющиеся исполняемыми файлами или динамическими библиотеками. Те компоненты, которые не используются на этапе исполнения, на диаграмме развертывания не показываются. Так, компоненты с исходными текстами программ могут присутствовать только на диаграмме компонентов. На диаграмме развертывания они не указываются.

Диаграмма развертывания содержит графические изображения процессоров, устройств, процессов и связей между ними. В отличие от диаграмм логического представления, диаграмма развертывания является единой для системы в целом, поскольку должна всецело отражать особенности ее реализации. Разработка диаграммы развертывания, как правило, является последним этапом спецификации модели программной системы.

При разработке диаграммы развертывания преследуют следующие цели:

-           определить распределение компонентов системы по ее физическим узлам;

-           показать физические связи между всеми узлами реализации системы на этапе ее исполнения;

-           выявить узкие места системы и реконфигурировать ее топологию для достижения требуемой производительности.

Диаграммы развертывания разрабатываются совместно системными аналитиками, сетевыми инженерами и системотехниками.

Узел (node) представляет собой некоторый физически существующий элемент системы, обладающий определенным вычислительным ресурсом. В качестве вычислительного ресурса узла может рассматриваться наличие некоторого объема электронной или магнитооптической памяти или процессора. В последней версии языка UML понятие узла расширено и может включать в себя не только вычислительные устройства, но и другие механические или электронные устройства, такие как датчики, принтеры, модемы, цифровые камеры, сканеры и манипуляторы.

Графически на диаграмме развертывания узел изображается в форме трехмерного куба. Узел имеет собственное имя, которое указывается внутри его графического символа. Сами узлы могут представляться как в качестве типов, так и в качестве экземпляров.

В первом случае имя узла записывается без подчеркивания и начинается с заглавной буквы. Во втором - имя узла-экземпляра записывается в виде <имя узла ':' имя типа узла>. Имя типа узла указывает на некоторую разновидность узлов, присутствующих в модели системы.

Например, аппаратная часть системы может состоять из нескольких компьютеров, каждый из которых соответствует отдельному узлу-экземпляру в модели. Однако все эти узлы-экземпляры относятся к одному типу узлов, а именно узлу с именем типа «Компьютер».

Так же, как и на диаграмме компонентов, изображения узлов могут расширяться, чтобы включить некоторую дополнительную информацию о спецификации узла. Если дополнительная информация относится к имени узла, то она записывается под этим именем в форме помеченного значения.

Если необходимо явно указать компоненты, которые размещаются на отдельном узле, то это можно сделать двумя способами. Первый позволяет разделить графический символ узла на две секции горизонтальной линией. В верхней секции записывают имя узла, а в нижней размещенные на этом узле компоненты. Второй способ разрешает показывать на диаграмме развертывания узлы с вложенными изображениями компонентов. Однако нужно учитывать, что в качестве таких вложенных компонентов могут выступать только исполняемые компоненты.

В качестве дополнения к имени узла могут использоваться различные стереотипы, которые явно специфицируют назначение этого узла. Хотя в языке UML стереотипы для узлов не определены, в литературе встречаются следующие их варианты: «процессор», «датчик», «модем», «сеть» и другие, которые самостоятельно могут быть определены разработчиком. На диаграммах развертывания для различных физических устройств также допускаются специальные графические обозначения, поясняющие и раскрывающие назначение или выполняемые устройством функции.

Кроме изображений узлов на диаграмме развертывания указываются отношения между ними. В качестве отношений выступают физические соединения между узлами и зависимости между узлами и компонентами, изображения которых тоже могут присутствовать на диаграммах развертывания.

Соединения являются разновидностью ассоциации и изображаются отрезками линий без стрелок. Наличие такой линии указывает на необходимость организации физического канала для обмена информацией между соответствующими узлами. Характер соединения может быть дополнительно специфицирован примечанием, помеченным значением или ограничением.

Кроме соединений на диаграмме развертывания могут присутствовать отношения зависимости между узлом и развернутыми на нем компонентами. Подобный способ является альтернативой вложенному изображению компонентов внутри символа узла, что не всегда удобно, поскольку делает этот символ излишне объемным. Поэтому при большом количестве развернутых на узле компонентов соответствующую информацию можно представить в форме отношения зависимости.

Диаграммы развертывания могут иметь сложную структуру, включающую вложенные компоненты, интерфейсы и другие аппаратные устройства.

Рекомендации по построению диаграммы развертывания

Разработка диаграммы развертывания начинается с идентификации всех аппаратных, механических и других типов устройств, которые необходимы для выполнения системой всех своих функций. В первую очередь специфицируются вычислительные узлы системы, обладающие памятью и/или процессором. При этом используются имеющиеся в языке UML стереотипы, а в случае их отсутствия разработчики могут определить новые стереотипы. Отдельные требования к составу аппаратных средств могут быть заданы в форме ограничений, свойств и помеченных значений.

Дальнейшее построение диаграммы развертывания связано с размещением всех исполняемых компонентов диаграммы по узлам системы. Если отдельные исполняемые компоненты оказались не размещенными, то подобная ситуация должна быть исключена введением в модель дополнительных узлов, содержащих процессор и память.

Диаграмма состояний (statechart diagram)

Каждая диаграмма состояний в UML описывает все возможные состояния одного экземпляра определенного класса и возможные последовательности его переходов из одного состояния в другое, то есть моделирует все изменения состояний объекта как его реакцию на внешние воздействия.

Диаграммы состояний чаще всего используются для описания поведения отдельных объектов, но также могут быть применены для спецификации функциональности других компонентов моделей, таких как варианты использования, актеры, подсистемы, операции и методы.

Диаграмма состояний является графом специального вида, который представляет некоторый автомат. Вершинами графа являются возможные состояния автомата, изображаемые соответствующими графическими символами, а дуги обозначают его переходы из состояния в состояние. Диаграммы состояний могут быть вложены друг в друга для более детального представления отдельных элементов модели.

В метамодели UML автомат является пакетом, в котором определено множество понятий, необходимых для представления поведения моделируемой сущности в виде дискретного пространства с конечным числом состояний и переходов.

Длительность нахождения системы в любом из возможных состояний существенно превышает время, которое затрачивается на переход из одного состояния в другое. Предполагается, что в пределе время перехода может быть равно нулю (если дополнительно не оговорено другое), то есть смена состояний объекта может происходить мгновенно.

Поведение автомата моделируется как последовательное перемещение по графу от вершины к вершине с учетом ориентации связывающих их дуг.

Для автомата должны выполняться следующие обязательные условия:

-           состояние, в которое может перейти объект, определяется только его текущим состоянием и не зависит от предыстории;

-           в каждый момент времени автомат может находиться только в одном из своих состояний. При этом, автомат может находиться в отдельном состоянии как угодно долго, если не происходит никаких событий;

-           время нахождения автомата в том или ином состоянии, а также время достижения того или иного состояния никак не специфицируются;

-           количество состояний автомата должно быть конечным и все они должны быть специфицированы явным образом. Отдельные псевдосостояния могут не иметь спецификаций (начальное и конечное состояния). В этом случае их назначение и семантика полностью определяются из контекста модели и рассматриваемой диаграммы состояний;

-           граф автомата не должен содержать изолированных состояний и переходов. Для каждого состояния, кроме начального, должно быть определено предшествующее состояние, а каждый переход должен соединять два состояния автомата;

-           автомат не должен содержать конфликтующих переходов, когда объект одновременно может перейти в два и более последующих состояния (кроме случая параллельных подавтоматов). В языке UML исключение конфликтов возможно на основе введения сторожевых условий.

Понятие состояния (state) является фундаментальным не только в метамодели языка UML, но и в прикладном системном анализе. Вся концепция динамической системы основывается на понятии состояния. Семантика же состояния в языке UML имеет ряд специфических особенностей.

В языке UML под состоянием понимается абстрактный метакласс, используемый для моделирования отдельной ситуации, в течение которой выполняются некоторые условия. Состояние может быть задано в виде набора конкретных значений атрибутов класса или объекта. Изменение отдельных значений атрибутов будет отражать изменение состояния моделируемого класса или объекта.

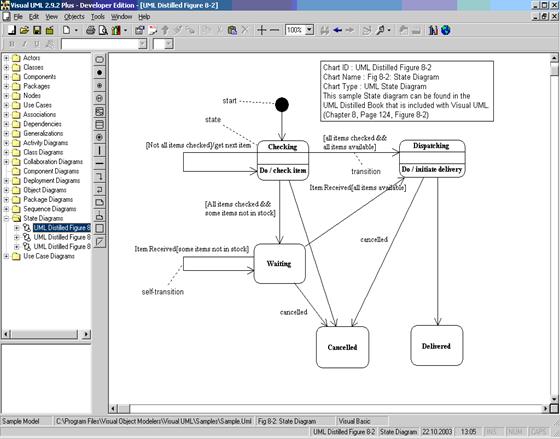

Состояние на диаграмме изображается прямоугольником со скругленными вершинами. Прямоугольник может быть разделен на две секции горизонтальной линией. Если указана лишь одна секция, то в ней записывается только имя состояния. При наличии двух секций, в первой из них записывается имя состояния, а во второй список некоторых внутренних действий или переходов в данном состоянии. Под действием в языке UML понимают некоторую атомарную операцию, выполнение которой приводит к изменению состояния или возврату некоторого значения (например, «истина» или «ложь»).

Имя состояния представляет собой строку текста, которая раскрывает его содержательный смысл. Имя всегда записывается с заглавной буквы. Поскольку состояние системы является составной частью процесса ее функционирования, рекомендуется в качестве имени использовать глаголы в настоящем времени (звенит, печатает, ожидает) или соответствующие причастия (занят, свободен, передано, получено). Имя у состояния может отсутствовать и этом случае состояние является анонимным. Если на диаграмме анонимных состояний несколько, то они должны различаться между собой.

Список внутренних действий содержит перечень действий или деятельностей, которые выполняются во время нахождения моделируемого элемента в данном состоянии. Каждое из действий записывается в виде отдельной строки и имеет следующий формат:

<метка-дёйствия '/' выражение-действия>

Метка действия указывает на обстоятельства или условия, при которых будет выполняться деятельность, определенная выражением действия. При этом выражение действия может использовать любые атрибуты и связи, которые принадлежат области имен или контексту моделируемого объекта. Если список выражений действия пустой, то разделитель в виде наклонной черты '/' может не указываться.

Перечень меток действия имеет фиксированные значения, которые не могут быть использованы в качестве имен событий. Эти значения следующие:

-      entry - эта метка указывает на действие, специфицированное следующим за ней выражением действия, которое выполняется в момент входа в данное состояние (входное действие);

-      exit - эта метка указывает на действие, специфицированное следующим за ней выражением действия, которое выполняется в момент выхода из данного состояния (выходное действие);

-      do - эта метка специфицирует выполняющуюся деятельность («do activity»), которая выполняется в течение всего времени, пока объект находится в данном состоянии, или до тех пор, пока не закончится вычисление, специфицированное следующим за ней выражением действия. В этом случае при завершении события формируется соответствующий результат;

-      include - эта метка используется для обращения к подавтомату, при этом следующее за ней выражение действия содержит имя этого подавтомата.

Во всех остальных случаях метка действия идентифицирует событие, которое запускает соответствующее выражение действия. Эти события называются внутренними переходами и семантически эквивалентны переходам в само это состояние, за исключением той особенности, что выход из этого состояния или повторный вход в него не происходит и действия входа и выхода не выполняются.

Начальное состояние представляет собой частный случай состояния, которое не содержит никаких внутренних действий (псевдосостояние). В этом состоянии находится объект по умолчанию в начальный момент времени. Оно служит для указания на диаграмме графической области, от которой начинается процесс изменения состояний. Графически начальное состояние в языке UML обозначается в виде закрашенного кружка, из которого может только выходить стрелка, соответствующая переходу.

На самом верхнем уровне представления объекта переход из начального состояния может быть помечен событием создания (инициализации) данного объекта. В противном случае переход никак не помечается. Если этот переход не помечен, то он является первым переходом в следующее за ним состояние.

Конечное состояние представляет собой частный случай состояния, которое также не содержит никаких внутренних действий (псевдосостояние). В этом состоянии будет находиться объект по умолчанию после завершения работы автомата в конечный момент времени. Оно служит для указания на диаграмме графической области, в которой завершается процесс изменения состояний или жизненный цикл данного объекта. Графически конечное состояние в языке UML обозначается в виде закрашенного кружка, помещенного в окружность, которую может только входить стрелка, соответствующая переходу.

Простой переход (simple transition) представляет собой отношение между двумя последовательными состояниями, которое указывает на факт смены одного состояния объекта другим. Если пребывание моделируемого объекта в первом состоянии сопровождается выполнением некоторых действий, то переход во второе состояние будет возможен только после завершения этих действий и, возможно, после выполнения некоторых дополнительных условий, называемых сторожевыми условиями.

На диаграмме состояний переход изображается сплошной линией со стрелкой, которая направлена в целевое состояние. Каждый переход может быть помечен строкой текста, которая имеет следующий общий формат:

<сигнатура события>'['<сторожевое условие>']' <выражение действия>.

При этом сигнатура события описывает некоторое событие с необходимыми аргументами:

<имя события>'('<список параметров, разделенных запятыми>')'.

Событие (event) является самостоятельным элементом языка UML. Формально, событие представляет собой спецификацию некоторого факта, имеющего место в пространстве и во времени. Про события говорят, что они «происходят», при этом отдельные события должны быть упорядочены во времени. После наступления некоторого события уже нельзя вернуться к предыдущим событиям, если такая возможность не предусмотрена явно в модели.

Семантика понятия события фиксирует внимание на внешних проявлениях качественных изменений, происходящих при переходе моделируемого объекта из состояния в состояние. В языке UML события играют роль стимулов, которые инициируют переходы из одних состояний в другие. В качестве событий можно рассматривать сигналы, вызовы, окончание фиксированных промежутков времени или моменты окончания выполнения определенных действий.

Имя события идентифицирует каждый отдельный переход на диаграмме состояний и может содержать строку текста, начинающуюся со строчной буквы. В этом случае принято считать переход триггерным, то есть таким, который специфицирует событие-триггер. Если рядом со стрелкой перехода не указана никакая строка текста, то соответствующий переход является нетриггерным, и в этом случае из контекста диаграммы состояний должно следовать, после окончания какой деятельности он выполняется. После имени события могут следовать круглые скобки для явного задания параметров соответствующего события-триггера. Если таких параметров нет, то список параметров со скобками может отсутствовать.

Сторожевое условие (guard condition), если оно есть, всегда записывается в прямых скобках после события-триггера и представляет собой некоторое булевское выражение. Из контекста диаграммы состояний должна явно следовать семантика этого выражения, а для записи выражения может использоваться синтаксис языка объектных ограничений.

Введение для перехода сторожевого условия позволяет явно специфицировать семантику его срабатывания. Однако вычисление истинности сторожевого условия происходит только после возникновения ассоциированного с ним события-триггера, инициирующего соответствующий переход.

В общем случае из одного состояния может быть несколько переходов с одним и тем же событием-триггером. При этом никакие два сторожевых условия не должны одновременно принимать значение «истина». Каждое из сторожевых условий необходимо вычислять всякий раз при наступлении соответствующего события-триггера.

Примером события-триггера может служить разрыв телефонного соединения с провайдером интернет-услуг после окончания загрузки электронной почты клиентской почтовой программой (при удаленном доступе к интернет). В этом случае сторожевое условие есть не что иное, как ответ на вопрос: «Пуст ли почтовый ящик клиента на сервере провайдера?». В случае положительного ответа - «истина», следует отключить соединение с провайдером, что и делает автоматически почтовая программа-клиент. В случае отрицательного ответа - «ложь», следует оставаться в состоянии загрузки почты и не разрывать телефонное соединение.

Выражение действия (action expression) выполняется только при срабатывании перехода. Оно представляет собой атомарную операцию, выполняемую сразу после срабатывания соответствующего перехода до начала каких бы то ни было действий в целевом состоянии. Атомарность действия означает, что оно не может быть прервано никаким другим действием до тех пор, пока не закончится его выполнение. Данное действие может влиять как на сам объект, так и на его окружение, если это с очевидностью следует из контекста модели.

В общем случае выражение действия может содержать целый список отдельных действий, разделенных символом «;». Все действия списка должны различаться между собой и следовать в порядке записи. На синтаксис записи выражений действия не накладывается никаких ограничений. Основное условие, чтобы запись была понятна разработчикам модели и программистам. Как правило, выражение действия записывают на одном из языков программирования, который предполагается использовать для реализации модели.

Составное состояние (composite state) это сложное состояние, состоящее из других вложенных в него состояний. Вложенные состояния выступают по отношению к сложному состоянию как подсостояия (substate). Хотя между ними имеет место отношение композиции, графически все вершины диаграммы, которые соответствуют вложенным состояниям, изображаются внутри символа составного состояния. В этом случае размеры графического символа составного состояния увеличиваются, так чтобы вместить в себя все подсостояния.

Рисунок 1 - Изображение составного состояния

Составное состояние может содержать два или более параллельных подавтомата или несколько последовательных подсостояний. Каждое составное состояние может уточняться только одним из указанных способов. При этом любое из подсостояний также может являться составным состоянием и содержать внутри себя другие вложенные подсостояния. Количество уровней вложенности составных состояний не ограничено в языке UML.

Последовательные подсостояния (sequential substates) используются для моделирования такого поведения объекта, во время которого в каждый момент времени объект может находиться в одном и только одном подсостояний. Поведение объекта в этом случае представляет собой последовательную смену подсостояний, начиная от начального и заканчивая конечным. Введение в рассмотрение последовательных подсостояний позволяет учесть более тонкие логические аспекты внутреннего поведения объекта.

Составное состояние может содержать в качестве вложенных подсостояний начальное и конечное состояния. При этом начальное подсостояние является исходным, когда происходит переход объекта в данное составное состояние. Если составное состояние содержит внутри себя конечное подсостояние, то переход в это вложенное конечное состояние означает завершение нахождения объекта в данном вложенном состоянии. Для последовательных подсостояний начальное и конечное состояния должны быть единственными в каждом составном состоянии.

Параллельные подсостояния (concurrent substates) позволяют специфицировать два и более подавтомата, которые могут выполняться параллельно внутри составного события. Каждый из подавтоматов занимает некоторую область или регион внутри составного состояния, которая отделяется от остальных горизонтальной пунктирной линией. Если на диаграмме состояний имеется составное состояние с вложенными параллельными подсостояниями, то объект может одновременно находиться в каждом из этих подсостояний.

Отдельные параллельные подсостояния могут состоять из нескольких последовательных подсостояний (подавтоматы 1 и 3 на рис. 2).

Рисунок 2 - Изображение составного состояния с вложенными параллельными подсостояниями

Поскольку каждый регион вложенного состояния специфицирует некоторый подавтомат, то для каждого из вложенных подавтоматов могут быть определены собственные начальное и конечные подсостояния (рис. 2). При переходе в данное составное состояние каждый из подавтоматов оказывается в своем начальном подсостоянии. Далее происходит параллельное выполнение каждого из этих подавтоматов, причем выход из составного состояния будет возможен лишь в том случае, когда все подавтоматы будут находиться в своих конечных подсостояниях. Если какой-либо из подавтоматов пришел в свое конечное состояние раньше других, то он должен ожидать, пока и другие подавтоматы не придут в свои конечные состояния.

В некоторых случаях бывает желательно скрыть внутреннюю структуру составного состояния. Например, отдельный подавтомат, специфицирующий составное состояние, может быть настолько большим по размеру, что его визуализация затруднит общее представление диаграммы состояний. В подобной ситуации допускается не раскрывать на исходной диаграмме данное составное состояние, а указать в правом нижнем углу специальный символ-пиктограмму (рис. 3). В последующем диаграмма состояний для соответствующего подавтомата может быть изображена отдельно с необходимыми комментариями.

Рисунок 3 - Составное состояние со скрытой внутренней структурой

Как отмечалось выше, правила построения обычного автомата не позволяют учитывать предысторию в процессе моделирования поведения объектов. Однако функционирование целого ряда систем основано на возможности выхода из отдельных состояний с последующим возвращением в это же состояние. При этом может оказаться необходимым учесть ту часть деятельности, которая была выполнена на момент выхода из этого состоянии, чтобы не начинать ее выполнение сначала. Для этой цели в языке UML существует историческое состояние.

Историческое состояние (history state) применяется в контексте составного состояния. Оно используется для запоминания того из последовательных подсостояний, которое было текущим в момент выхода из составного состояния. При этом существует две разновидности исторического состояния: недавнее и давнее (рис. 4).

Рисунок 4 - Изображение недавнего (а) и давнего (б) исторического состояния

Недавнее историческое состояние (shallow history state) обозначается в форме небольшой окружности, в которую помещена латинская буква «Н» (рис. 4а). Это состояние обладает следующей семантикой. Во-первых, оно является первым подсостоянием в составном состоянии, и переход извне в это составное состояние должен вести непосредственно в это историческое состояние. Во-вторых, при первом попадании в недавнее историческое состояние оно не хранит никакой истории (история пуста), то есть заменяет собой начальное состояние подавтомата.

Далее следует последовательное изменение вложенных подсостояний. Если в некоторый момент происходит выход из вложенного состояния (например, в случае некоторого внешнего события), то это историческое состояние запоминает то из подсостояний, которое являлось текущим на момент выхода. При следующем входе в это же составное состояние историческое подсостояние уже имеет непустую историю и сразу отправляет подавтомат в запомненное подсостояние, минуя все предшествующие ему подсостояния.

Историческое состояние теряет свою историю в тот момент, когда подавтомат доходит до своего конечного состояния. При этом недавнее историческое состояние запоминает историю только того подавтомата, к которому он относится.

С другой стороны, запомненное состояние, в свою очередь, также может являться составным состоянием. Давнее историческое состояние (deep history state) обозначается в форме небольшой окружности, в которую помещена латинская буква «Н» с символом «*» (рис. 4б) и служит для запоминания всех подсостояний любого уровня вложенности для текущего подавтомата.

Сложные переходы

Рассмотренное выше понятие перехода является вполне достаточным для большинства типичных расчетно-вычислительных задач. Однако современные программные системы могут реализовывать очень сложную логику поведения отдельных своих компонентов. Может оказаться, что для адекватного представления процесса изменения состояний семантика обычного перехода для них недостаточна. С этой целью в языке UML специфицированы дополнительные обозначения и свойства, которыми могут обладать отдельные переходы на диаграмме состояний.

Переходы между параллельными состояниями

В отдельных случаях переход может иметь несколько состояний-источников и несколько целевых состояний. Такой переход получил название параллельный переход.

Графически такой переход изображается вертикальной черточкой. Если параллельный переход имеет две и более входящие дуги, его называют соединением (join). Если же он имеет две или более исходящие дуги, то его называют ветвлением (fork). Текстовая строка спецификации параллельного перехода записывается рядом с черточкой и относится ко всем входящим или исходящим дугам.

Срабатывание параллельного перехода происходит следующим образом. Переход-соединение выполняется, если имеет место событие-триггер для всех исходных состояний этого перехода, и выполнено, если таковое есть, сторожевое условие. При срабатывании перехода-соединения одновременно покидаются все исходные состояния перехода и происходит переход в целевое состояние. При этом каждое из исходных состояний перехода должно принадлежать отдельному подавтомату, входящему в состав автомата.

В случае ветвления происходит разделение автомата на два подавтомата, образующих параллельные ветви вложенных подсостояний. После срабатывания перехода моделируемый объект одновременно будет находиться во всех целевых состояниях этого перехода. Далее процесс изменения состояний будет протекать согласно правилам для составных состояний.

Переходы между составными состояниями

Переход, стрелка которого соединена с границей некоторого составного состояния, обозначает переход в составное состояние. Такой переход эквивалентен переходу в начальное состояние каждого из подавтоматов, входящих в состав данного суперсостояния. Переход, выходящий из составного состояния, относится к каждому из вложенных подсостояний. Это означает, что объект может покинуть составное суперсостояние, находясь в любом из его подсостояний. Для этого вполне достаточно выполнения события и сторожевого условия.

Иногда желательно реализовать ситуацию, когда выход из отдельного вложенного состояния соответствовал бы выходу и из составного состояния тоже. В этом случае изображают переход, который непосредственно выходит из вложенного подсостояния за границу суперсостояния. Аналогично, допускается изображение переходов, входящих извне составного состояния в отдельное вложенное состояние.

Синхронизирующие состояния

Как уже было отмечено, поведение параллельных подавтоматов независимо друг от друга, что позволяет реализовать многозадачность в программных системах. Однако, в отдельных случаях может возникнуть необходимость учесть в модели синхронизацию наступления отдельных событий. Для этой цели в языке UML имеется специальное псевдосостояние, которое называется синхронизирующим состоянием.

Синхронизирующее состояние (synch state) обозначается небольшой окружностью, внутри которой помещен символ звездочки «*». Оно используется совместно с переходом-соединением или переходом-ветвлением для того, чтобы явно указать события в других подавтоматах, оказывающие непосредственное влияние на поведение данного подавтомата.

Язык UML реализуется в нескольких программных продуктах таких, как Rational Rose, Visual UML, StarUML.

Задание

Изучить описание предметной области и построить диаграммы:

1)  вариантов использования;

2)  диаграмму классов;

3)  диаграмму состояний.

Компания Сложные Устройства для Бизнеса и Дома (СУБД) занимается сборочным производством сложных устройств из деталей, закупаемых у поставщиков. В компании СУБД имеется отдел поставок, который занимается заказами деталей у поставщиков и учетом поставок деталей.

Отдел поставок располагает данными о деталях, поставщиках и поставках. Штатное расписание отдела предполагает должности Диспетчера, Экономиста и Начальника.

Работа отдела поставок кратко может быть описана следующим образом. Экономист заказывает детали, которые необходимы компании. Начальник разрешает или отменяет заказ деталей. Диспетчер подготавливает путевые листы для автотранспорта компании, доставляющего детали от поставщиков, а в случае задержки поставки – требования об оплате неустойки.

1. Терминология

1.1. Рейтинг поставщика

Рейтинг поставщика – вещественное число, показатель надежности данного поставщика. Семантика значений рейтинга приводится в Табл. 1.

Табл. 1. Семантика значений рейтинга поставщика

При добавлении нового поставщика ему присваивается рейтинг по умолчанию, равный 15.

В процессе работы рейтинг поставщика изменяется следующим образом. В случае заказа деталей у поставщика его рейтинг увеличивается на 0.1. В случае просроченной поставки (см. 1.6) рейтинг поставщика уменьшается на 0.2.

1.2. Надежный и ненадежный поставщик

Поставщик, имеющий приемлемый или хороший рейтинг (см. табл. 1), является надежным, иначе поставщик является ненадежным.

1.3. Дорогая и дешевая деталь

Деталь с ценой более 1000 является дорогой, иначе деталь является дешевой.

Ненадежный поставщик НЕ может поставлять дорогую деталь. То есть Экономист не может заказать дорогую деталь у ненадежного поставщика. Вместе с тем возможна ситуация, когда ненадежный поставщик в прошлом был надежным и поставлял дорогие детали.

1.4. Высокотехнологичная деталь

Деталь может быть продуктом высоких технологий. Например, процессор является продуктом высоких технологий, а болт – нет.

Ненадежный поставщик НЕ может поставлять деталь, которая является продуктом высоких технологий. То есть Экономист не может заказать высокотехнологичную деталь у ненадежного поставщика. Вместе с тем возможна ситуация, когда ненадежный поставщик в прошлом был надежным и поставлял высокотехнологичные детали.

1.5. Состояние поставки

Поставка может находиться в одном из двух состояний: заказано или доставлено.

После того, как Экономист добавил запись о поставке, данная поставка считается заказанной. Начальник (и более никто) вправе удалить запись о заказанной поставке. Диспетчер подготавливает путевой лист для доставки заказанных деталей.

После того, как в записи о заказанной поставке Диспетчер заполнил дату доставки, данная поставка считается доставленной. Если превышен указанный Экономистом срок доставки, то Диспетчер подготавливает требование об оплате неустойки. Записи о доставленных поставках не подлежат удалению.

1.6. Просроченная поставка

Если превышен срок доставки, то данная поставка считается просроченной. Просроченные поставки учитываются при обновлении рейтинга поставщика (см. 1.1).

В случае просроченной поставки Диспетчер подготавливает требование об оплате поставщиком неустойки. Сумма неустойки вычисляется как 0,1% от суммы поставки за каждый просроченный день, но не может превышать 10% от суммы поставки.

2. Описание данных

2.1. Поставщики

2.2. Детали

2.3. Поставки

Ненадежный поставщик не может поставлять дорогие и/или высокотехнологичные детали. Вес поставки не должен превышать 1,5 тонн.

Скачано с www.znanio.ru
