Принципы работы компьютерных сетей 3 рус

Компьютерные сети

10.6.1.4 объяснять назначение частной виртуальной сети

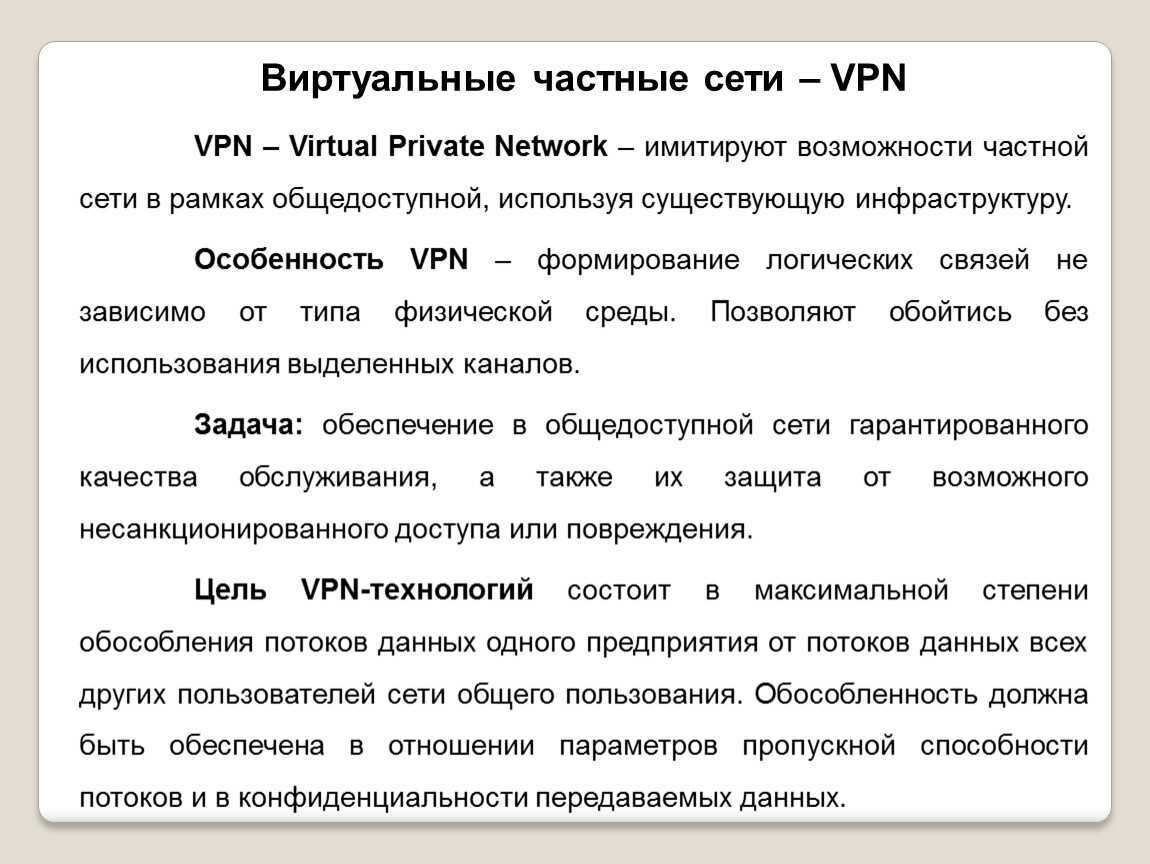

Виртуальные частные сети – VPN
VPN – Virtual Private Network – имитируют возможности частной сети в рамках общедоступной, используя существующую инфраструктуру.
Особенность VPN – формирование логических связей не зависимо от типа физической среды. Позволяют обойтись без использования выделенных каналов.
Задача: обеспечение в общедоступной сети гарантированного качества обслуживания, а также их защита от возможного несанкционированного доступа или повреждения.
Цель VPN-технологий состоит в максимальной степени обособления потоков данных одного предприятия от потоков данных всех других пользователей сети общего пользования. Обособленность должна быть обеспечена в отношении параметров пропускной способности потоков и в конфиденциальности передаваемых данных.

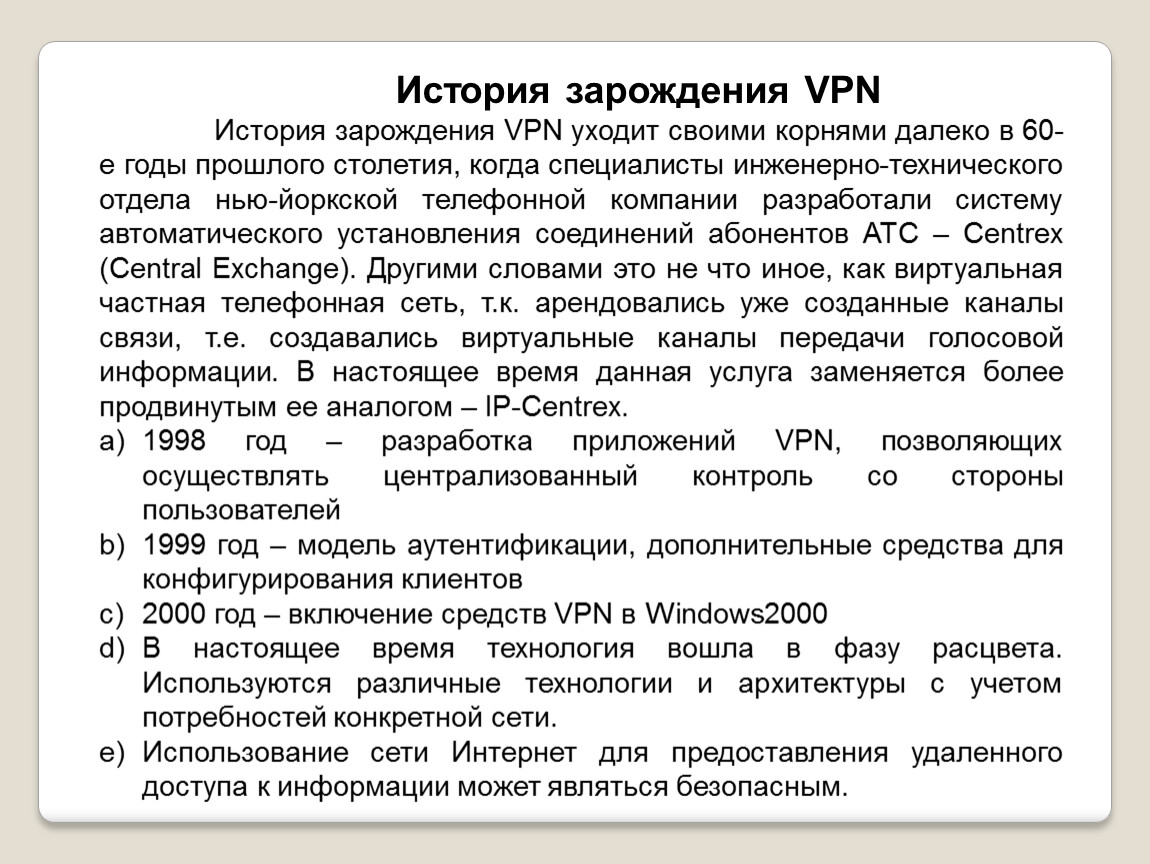

История зарождения VPN
История зарождения VPN уходит своими корнями далеко в 60-е годы прошлого столетия, когда специалисты инженерно-технического отдела нью-йоркской телефонной компании разработали систему автоматического установления соединений абонентов АТС – Centrex (Central Exchange). Другими словами это не что иное, как виртуальная частная телефонная сеть, т.к. арендовались уже созданные каналы связи, т.е. создавались виртуальные каналы передачи голосовой информации. В настоящее время данная услуга заменяется более продвинутым ее аналогом – IP-Centrex.
1998 год – разработка приложений VPN, позволяющих осуществлять централизованный контроль со стороны пользователей
1999 год – модель аутентификации, дополнительные средства для конфигурирования клиентов
2000 год – включение средств VPN в Windows2000
В настоящее время технология вошла в фазу расцвета. Используются различные технологии и архитектуры с учетом потребностей конкретной сети.
Использование сети Интернет для предоставления удаленного доступа к информации может являться безопасным.

Базовые архитектуры VPN

Шлюз-шлюз
Шлюз-хост
Хост-хост
Комбинированная – через промежуточный шлюз (IPSG)

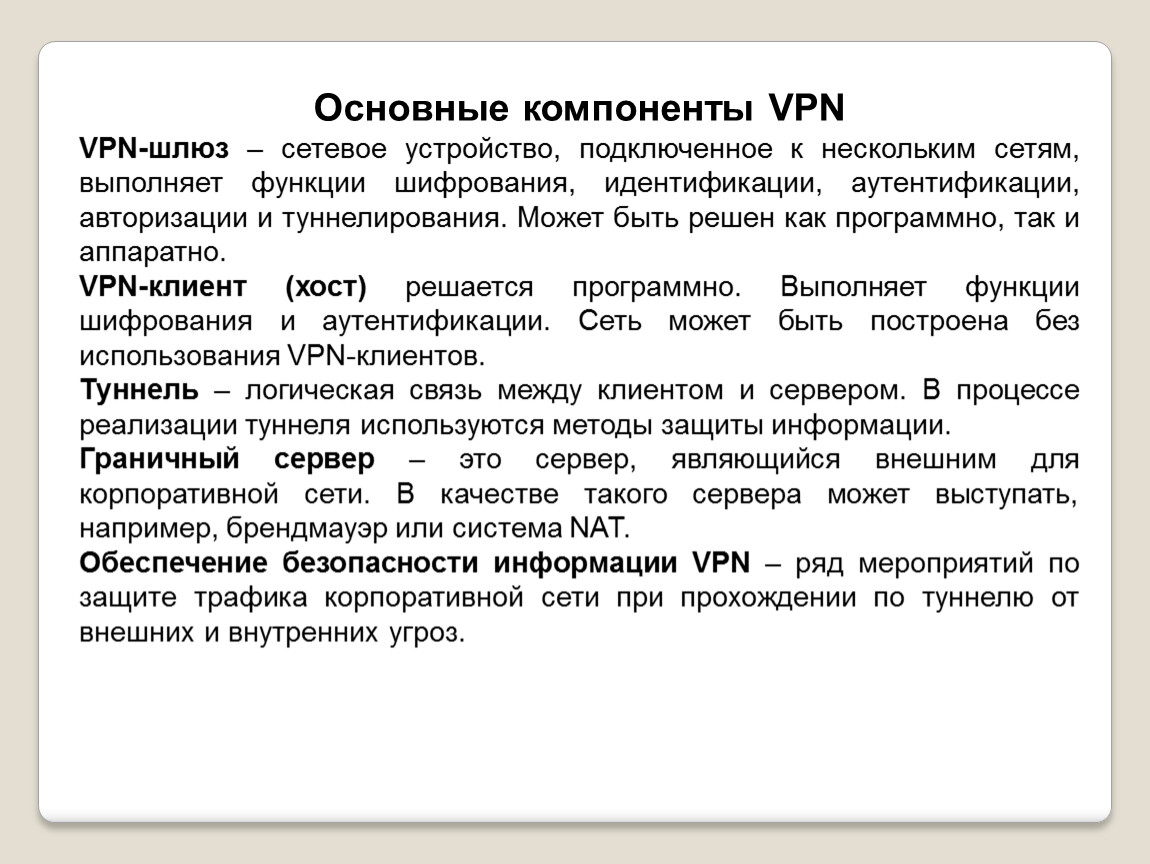

Основные компоненты VPN
VPN-шлюз – сетевое устройство, подключенное к нескольким сетям, выполняет функции шифрования, идентификации, аутентификации, авторизации и туннелирования. Может быть решен как программно, так и аппаратно.
VPN-клиент (хост) решается программно. Выполняет функции шифрования и аутентификации. Сеть может быть построена без использования VPN-клиентов.
Туннель – логическая связь между клиентом и сервером. В процессе реализации туннеля используются методы защиты информации.
Граничный сервер – это сервер, являющийся внешним для корпоративной сети. В качестве такого сервера может выступать, например, брендмауэр или система NAT.
Обеспечение безопасности информации VPN – ряд мероприятий по защите трафика корпоративной сети при прохождении по туннелю от внешних и внутренних угроз.

7

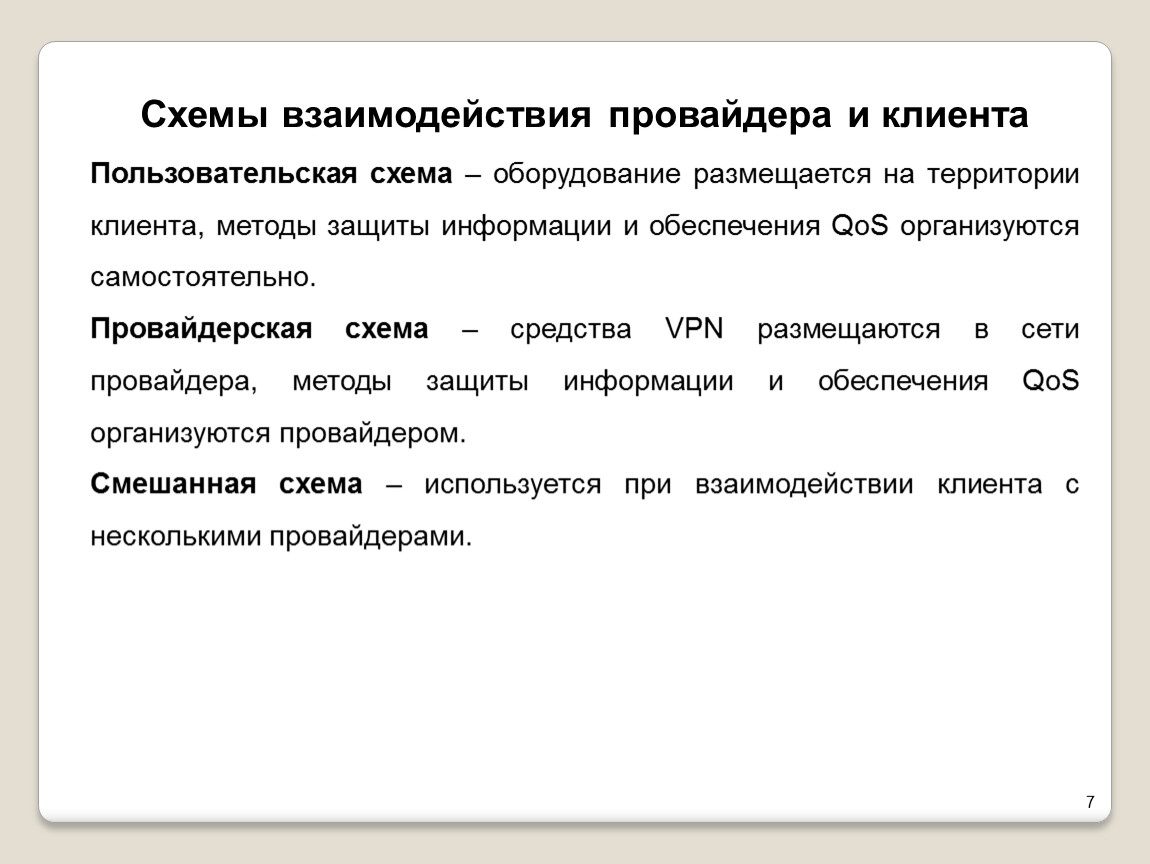

Схемы взаимодействия провайдера и клиента
Пользовательская схема – оборудование размещается на территории клиента, методы защиты информации и обеспечения QoS организуются самостоятельно.
Провайдерская схема – средства VPN размещаются в сети провайдера, методы защиты информации и обеспечения QoS организуются провайдером.
Смешанная схема – используется при взаимодействии клиента с несколькими провайдерами.

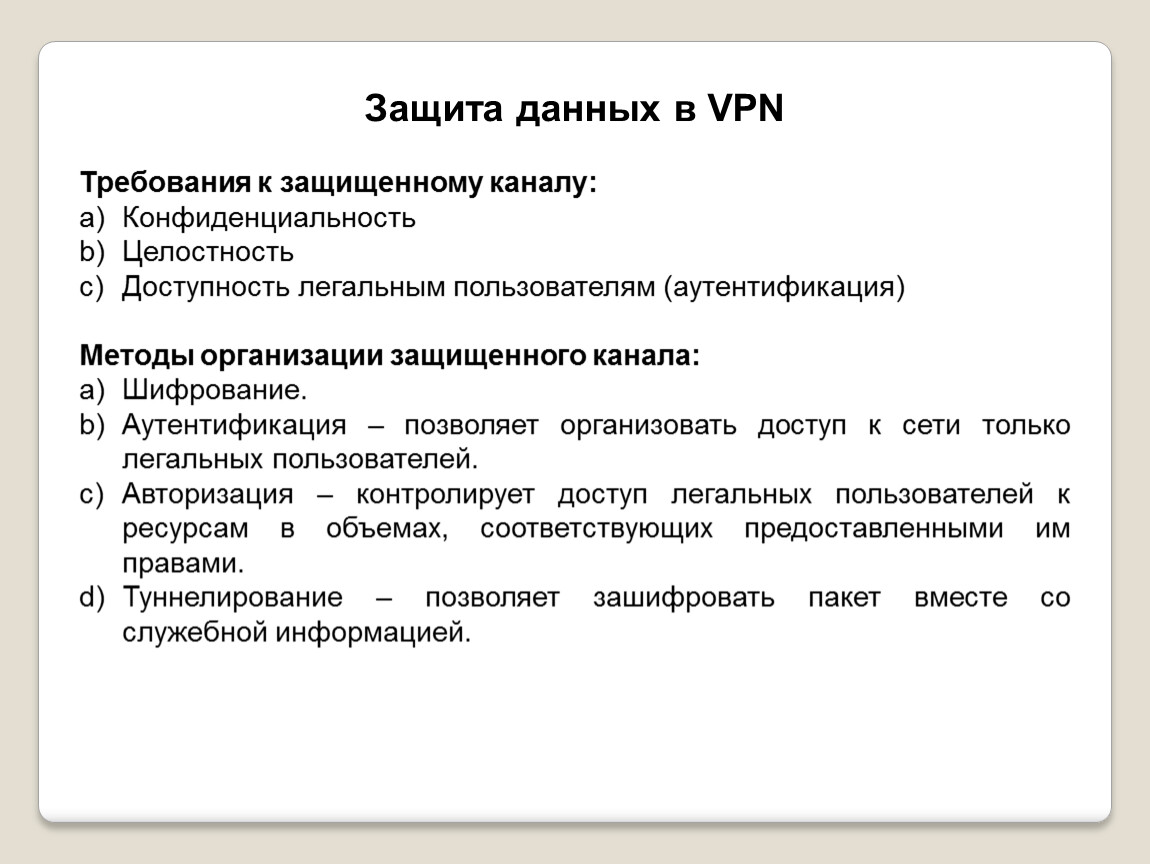

Защита данных в VPN

Требования к защищенному каналу:
Конфиденциальность
Целостность
Доступность легальным пользователям (аутентификация)

Методы организации защищенного канала:
Шифрование.
Аутентификация – позволяет организовать доступ к сети только легальных пользователей.
Авторизация – контролирует доступ легальных пользователей к ресурсам в объемах, соответствующих предоставленными им правами.
Туннелирование – позволяет зашифровать пакет вместе со служебной информацией.

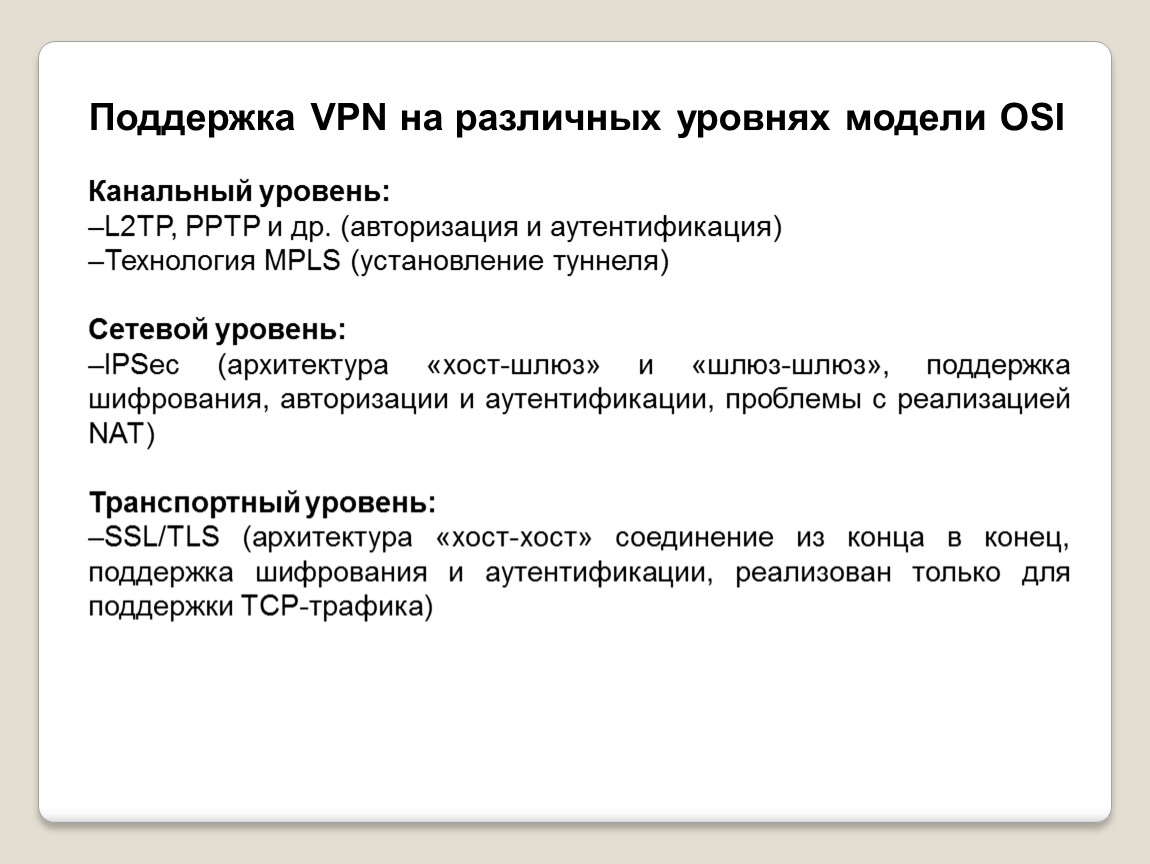

Поддержка VPN на различных уровнях модели OSI

Канальный уровень:
–L2TP, PPTP и др. (авторизация и аутентификация)
–Технология MPLS (установление туннеля)

Сетевой уровень:
–IPSec (архитектура «хост-шлюз» и «шлюз-шлюз», поддержка шифрования, авторизации и аутентификации, проблемы с реализацией NAT)

Транспортный уровень:
–SSL/TLS (архитектура «хост-хост» соединение из конца в конец, поддержка шифрования и аутентификации, реализован только для поддержки TCP-трафика)

Критерии выбора протокола VPN
Тип подключения:
–Постоянное: IPSec
–Временное: SSL/TLS

Тип доступа:
–Пользователь (сотрудник компании): IPSec
–Гость: SSL/TLS

Уровень безопасности корпоративной сети:
–Высокий: IPSec
–Средний: SSL/TLS
–В зависимости от предоставляемой услуги: IPSec +SSL/TLS

Уровень безопасности данных:
–Высокий: IPSec
–Средний: SSL/TLS
–В зависимости от предоставляемой услуги: IPSec +SSL/TLS

Масштабируемость решения:
–Масштабируемость: IPSec
–Быстрое развертывание: SSL/TLS
