РАЗРЕЗЫ
Обобщающий урок

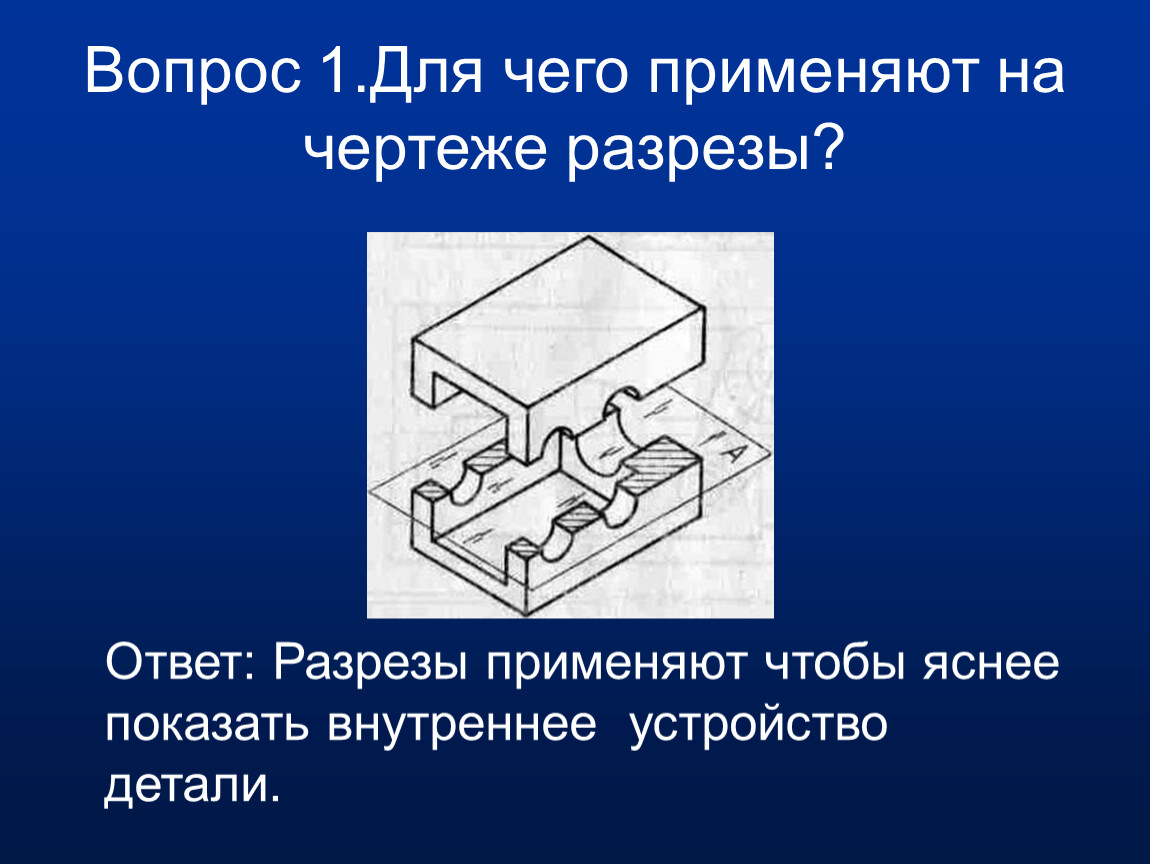

Вопрос 1.Для чего применяют на чертеже разрезы?
Ответ: Разрезы применяют чтобы яснее показать внутреннее устройство детали.

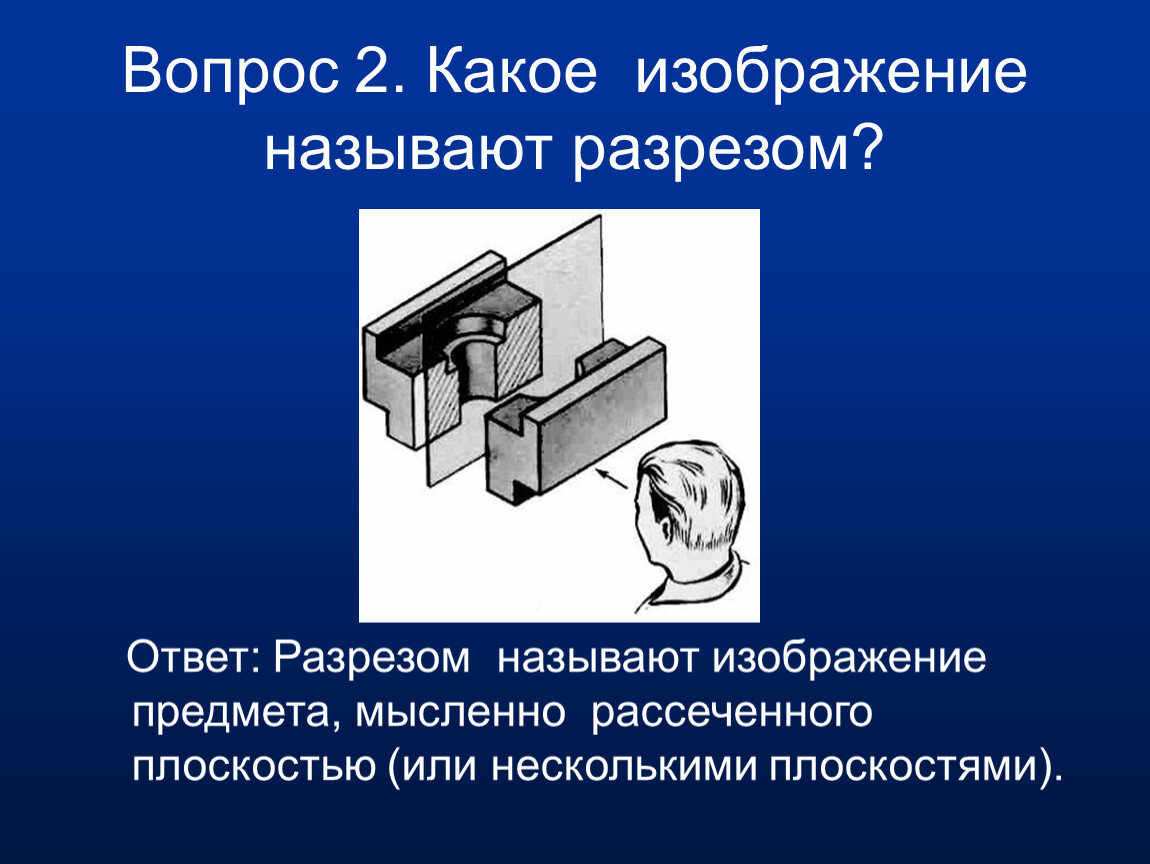

Вопрос 2. Какое изображение называют разрезом?
Ответ: Разрезом называют изображение предмета, мысленно рассеченного плоскостью (или несколькими плоскостями).
Вопрос 3. В чем различие между разрезом и сечением?
Ответ: На разрезе показывают то, что получается в секущей плоскости и что расположено за ней; в сечении показывают только то, что получается в секущей плоскости.

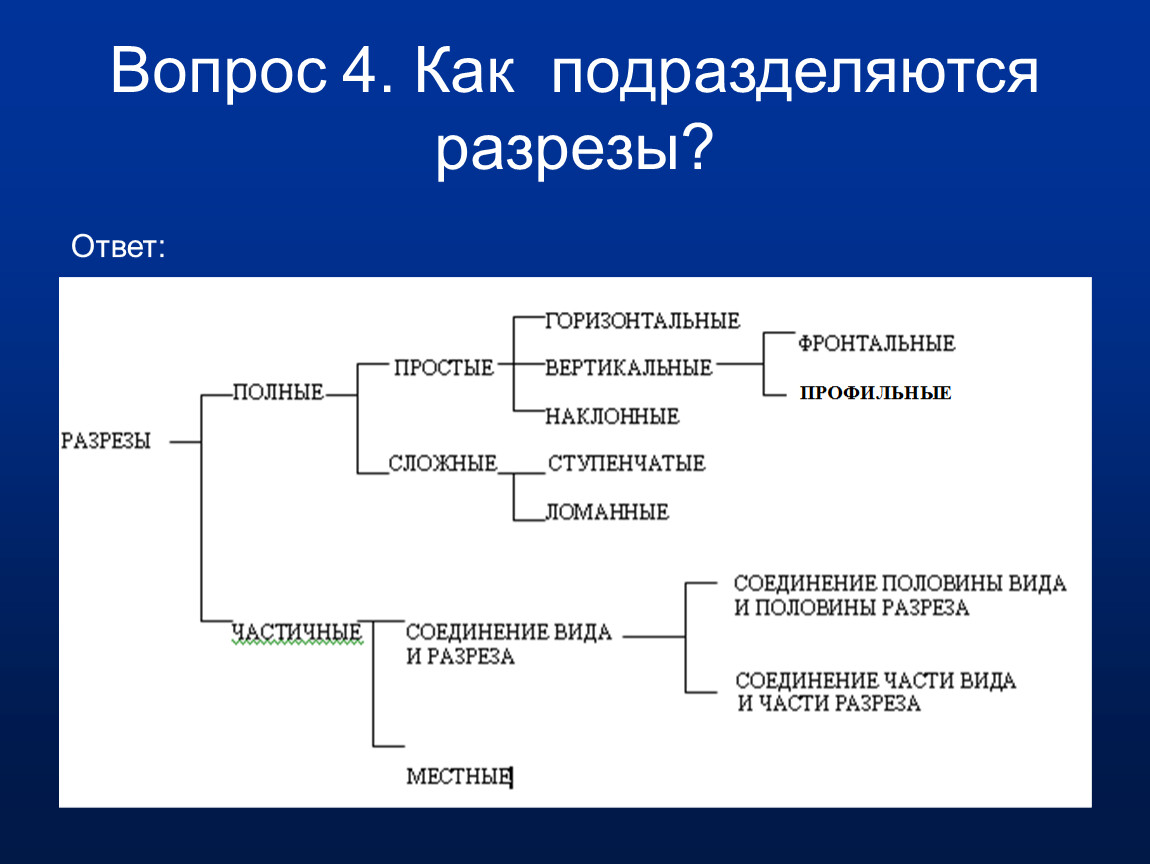

Вопрос 4. Как подразделяются разрезы?
Ответ:

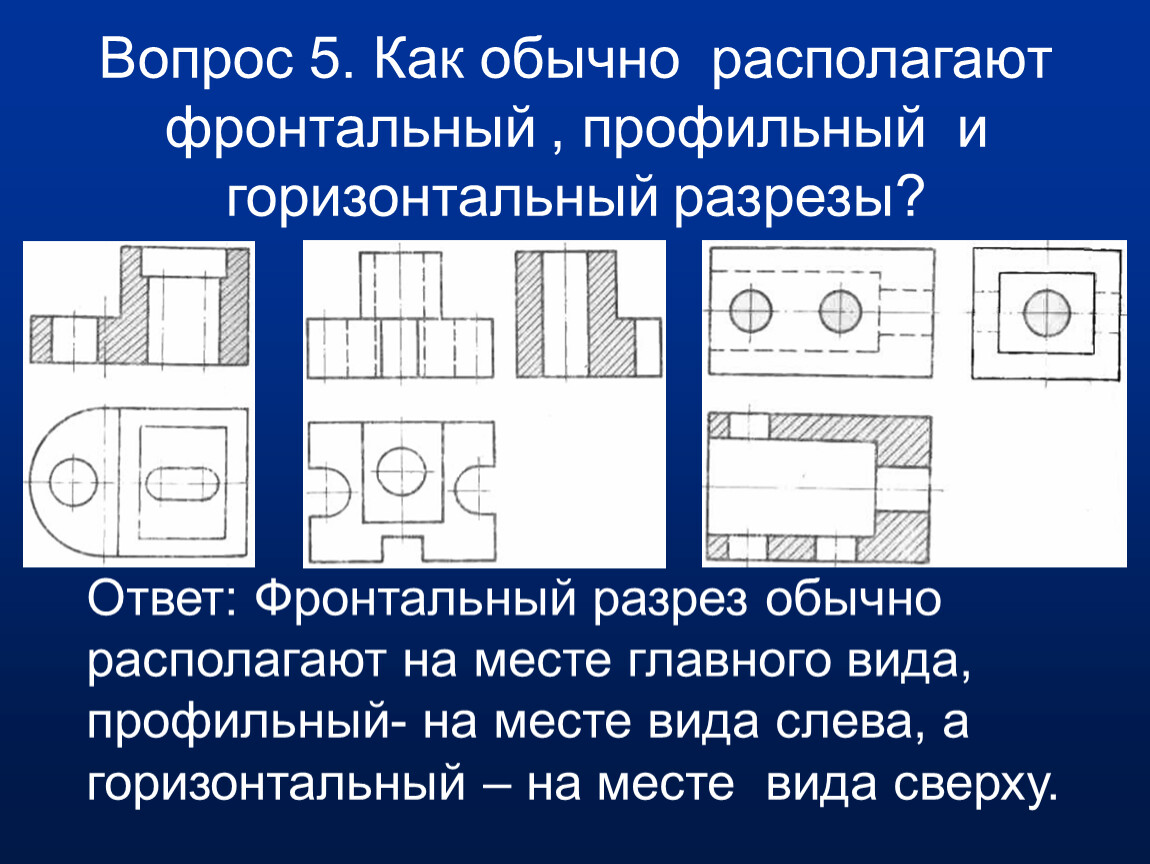

Вопрос 5. Как обычно располагают фронтальный , профильный и горизонтальный разрезы?
Ответ: Фронтальный разрез обычно располагают на месте главного вида, профильный- на месте вида слева, а горизонтальный – на месте вида сверху.

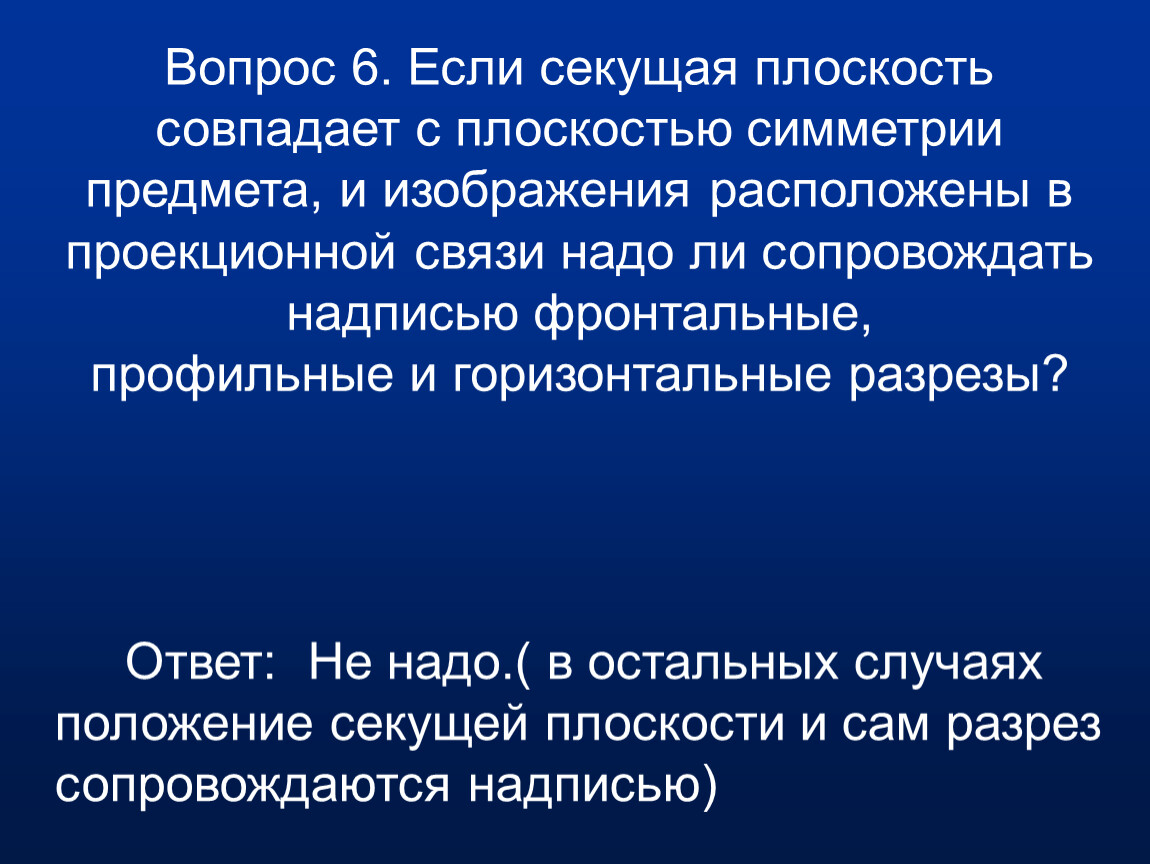

Вопрос 6. Если секущая плоскость совпадает с плоскостью симметрии предмета, и изображения расположены в проекционной связи надо ли сопровождать надписью фронтальные, профильные и горизонтальные разрезы?
Ответ: Не надо.( в остальных случаях положение секущей плоскости и сам разрез сопровождаются надписью)

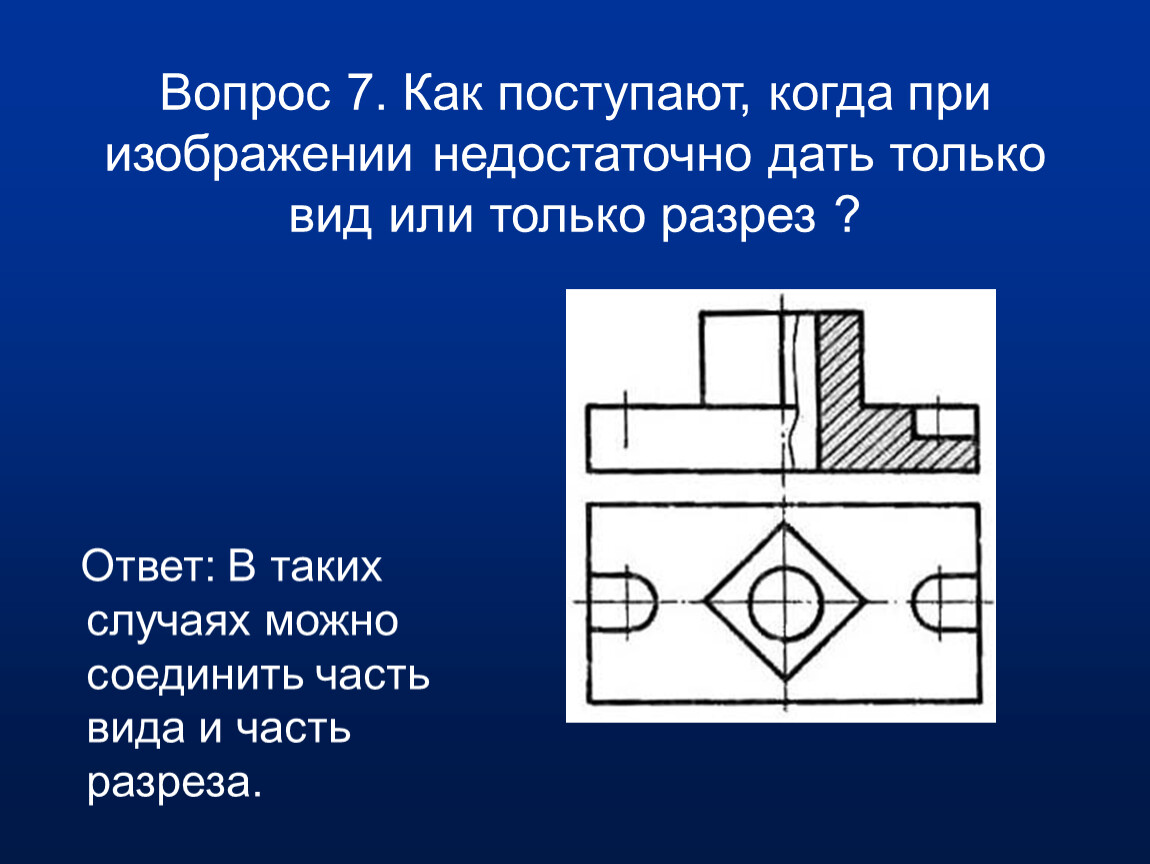

Вопрос 7. Как поступают, когда при изображении недостаточно дать только вид или только разрез ?
Ответ: В таких случаях можно соединить часть вида и часть разреза.

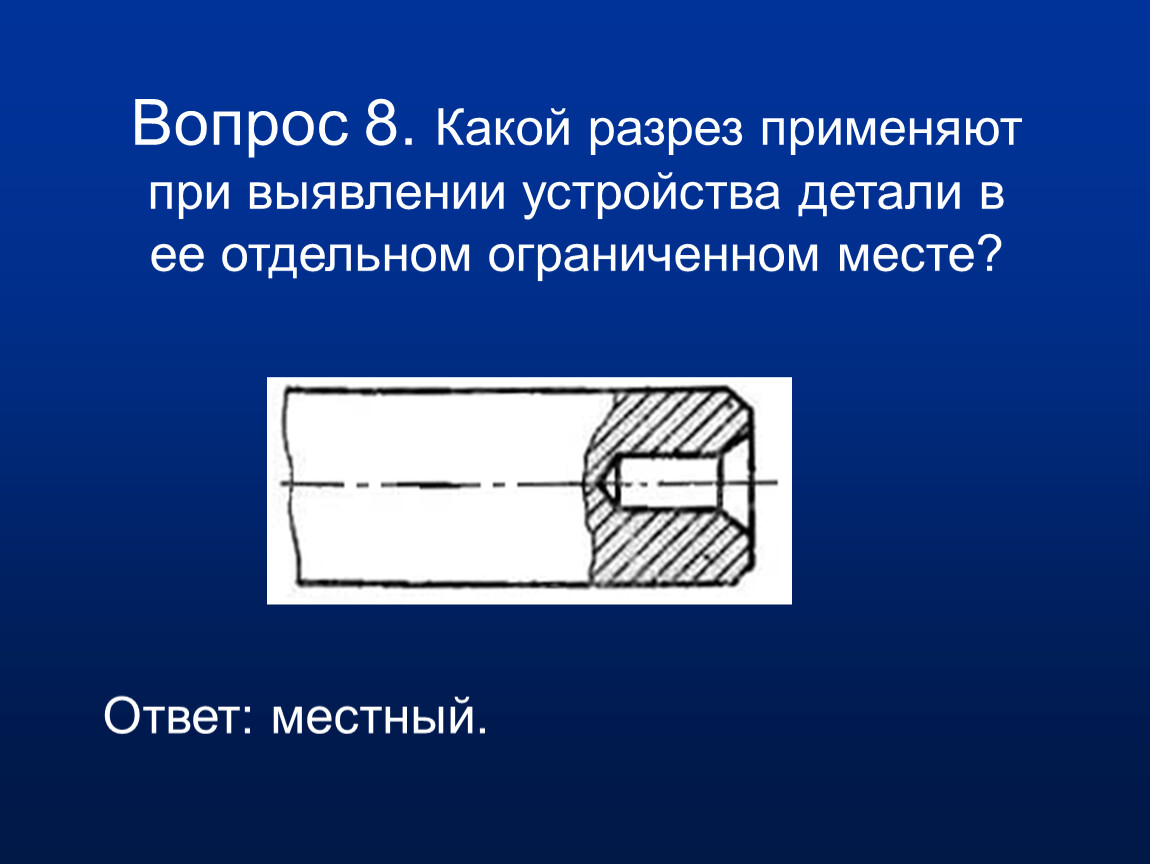

Вопрос 8. Какой разрез применяют при выявлении устройства детали в ее отдельном ограниченном месте?
Ответ: местный.

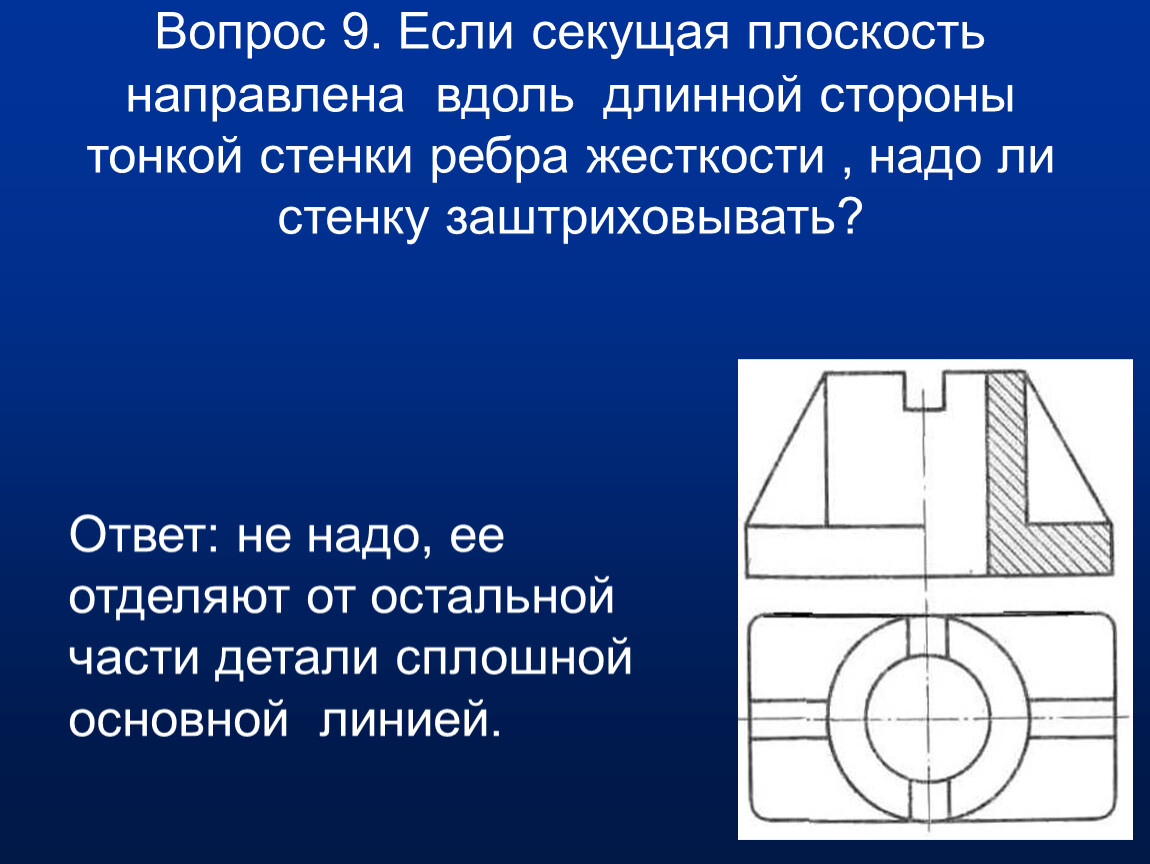

Вопрос 9. Если секущая плоскость направлена вдоль длинной стороны тонкой стенки ребра жесткости , надо ли стенку заштриховывать?
Ответ: не надо, ее отделяют от остальной части детали сплошной основной линией.

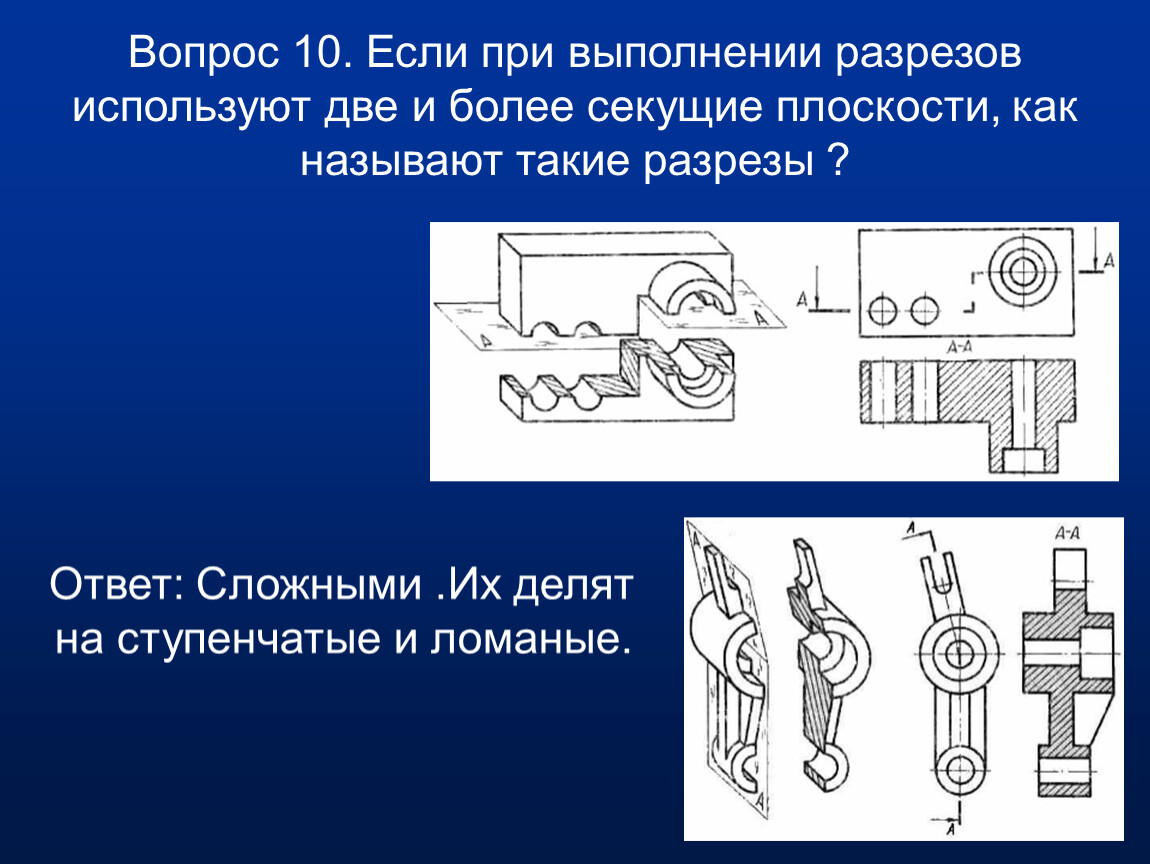

Вопрос 10. Если при выполнении разрезов используют две и более секущие плоскости, как называют такие разрезы ?
Ответ: Сложными .Их делят на ступенчатые и ломаные.
«Наглядность разреза обеспечивается штриховкой материала детали в сечении»
«В результате разреза линии невидимого контура, находящиеся в секущей плоскости, превращаются в линии видимого контура».
«Чем обеспечена наглядность разреза?».
Как в результате разреза изменились линии?

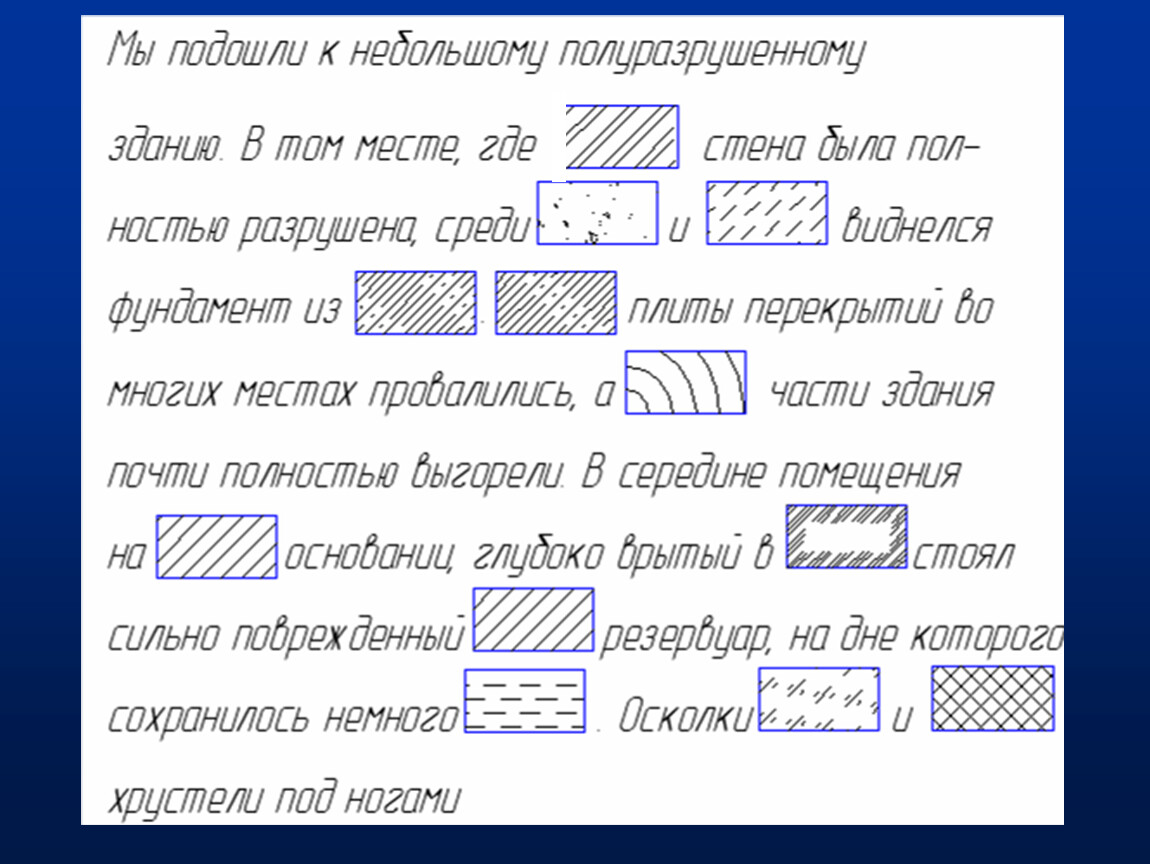

Для прочтения следующего текста необходимо знать условные обозначения материалов в сечениях.
Найдите ошибку

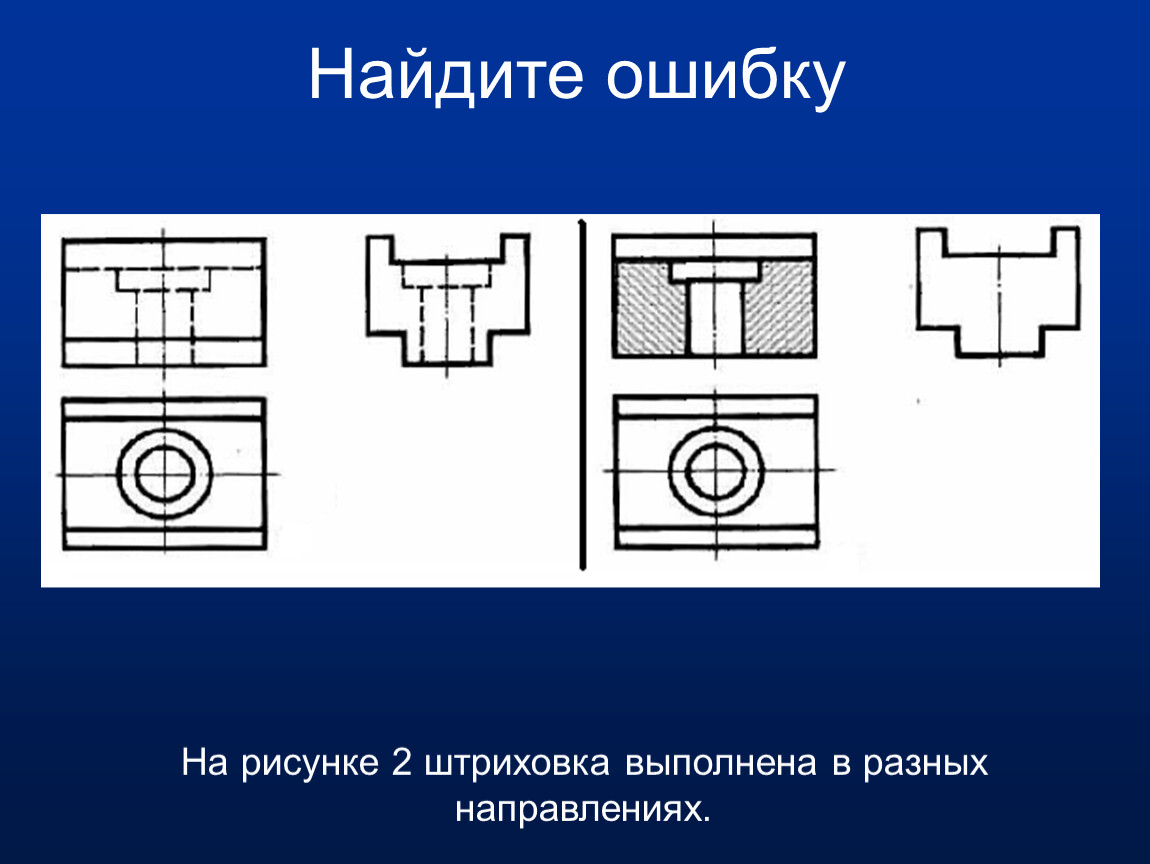

На рисунке 2 штриховка выполнена в разных направлениях.
Найдите ошибку

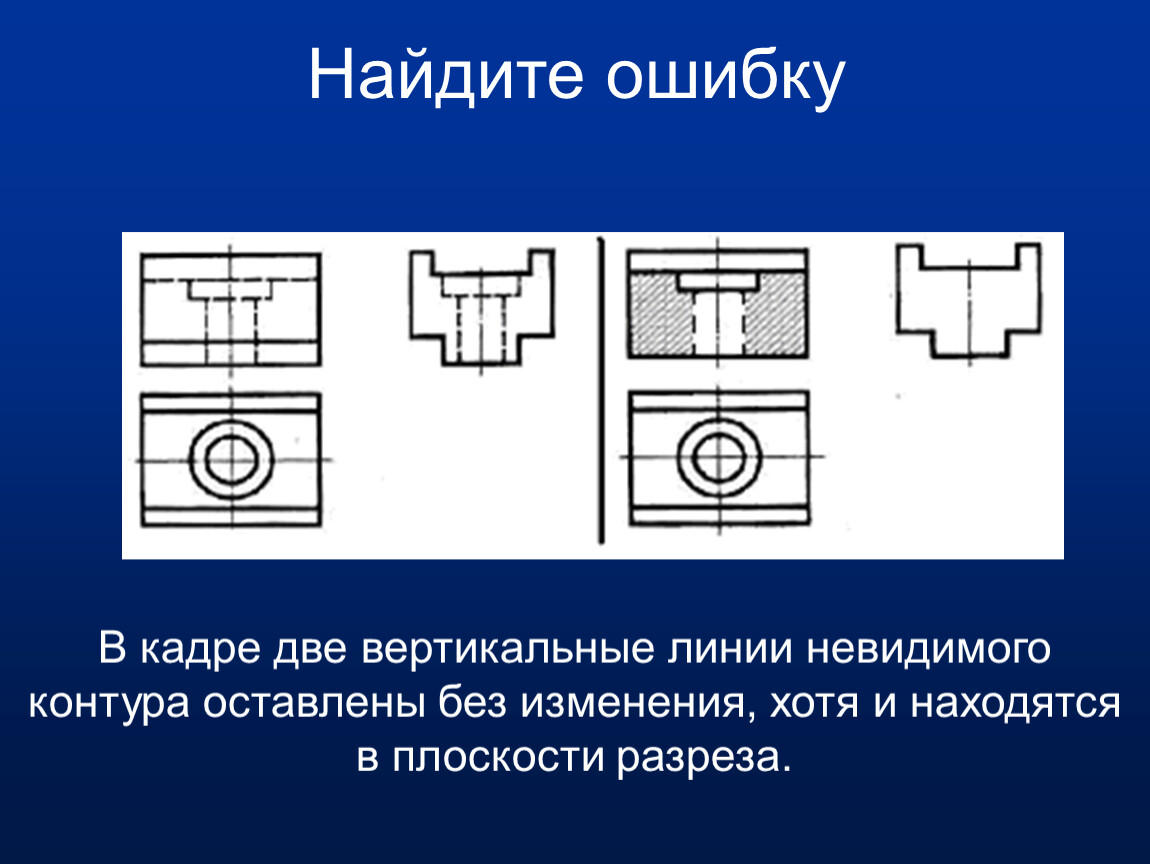

В кадре две вертикальные линии невидимого контура оставлены без изменения, хотя и находятся в плоскости разреза.
Найдите ошибку

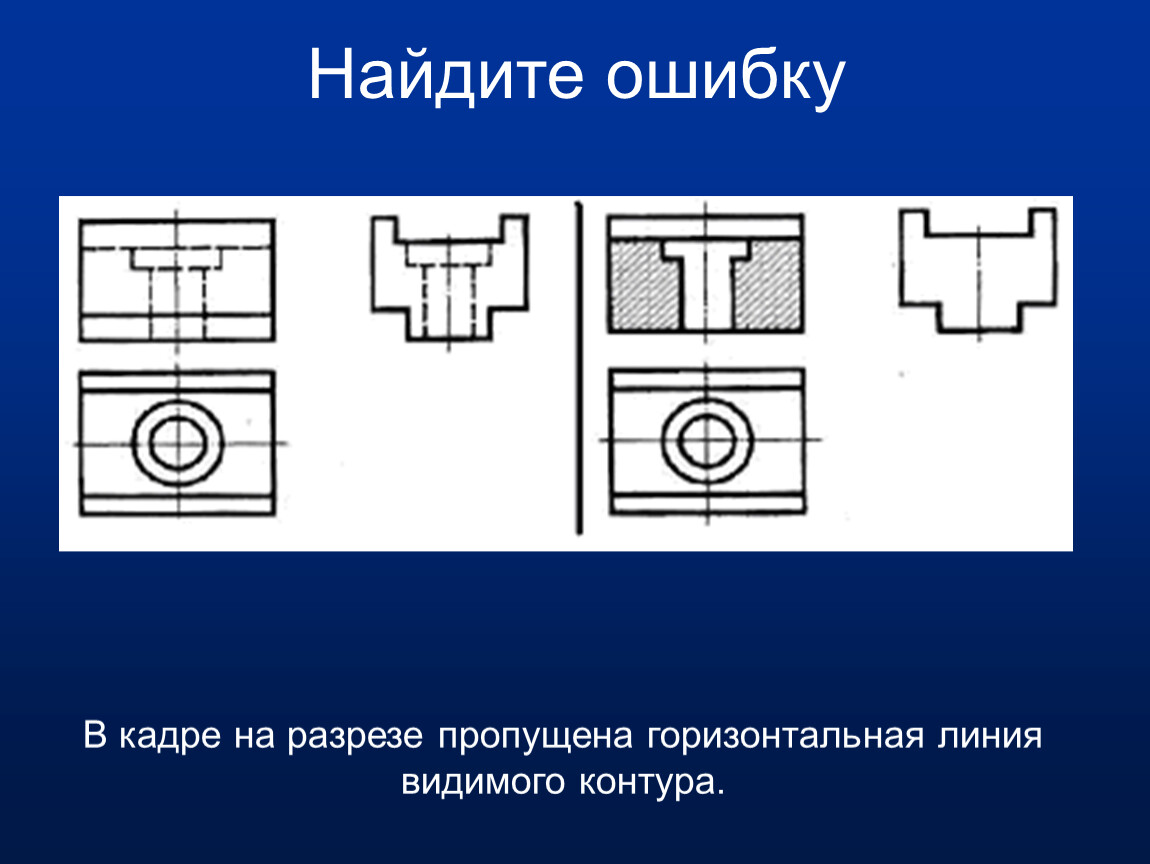

В кадре на разрезе пропущена горизонтальная линия видимого контура.

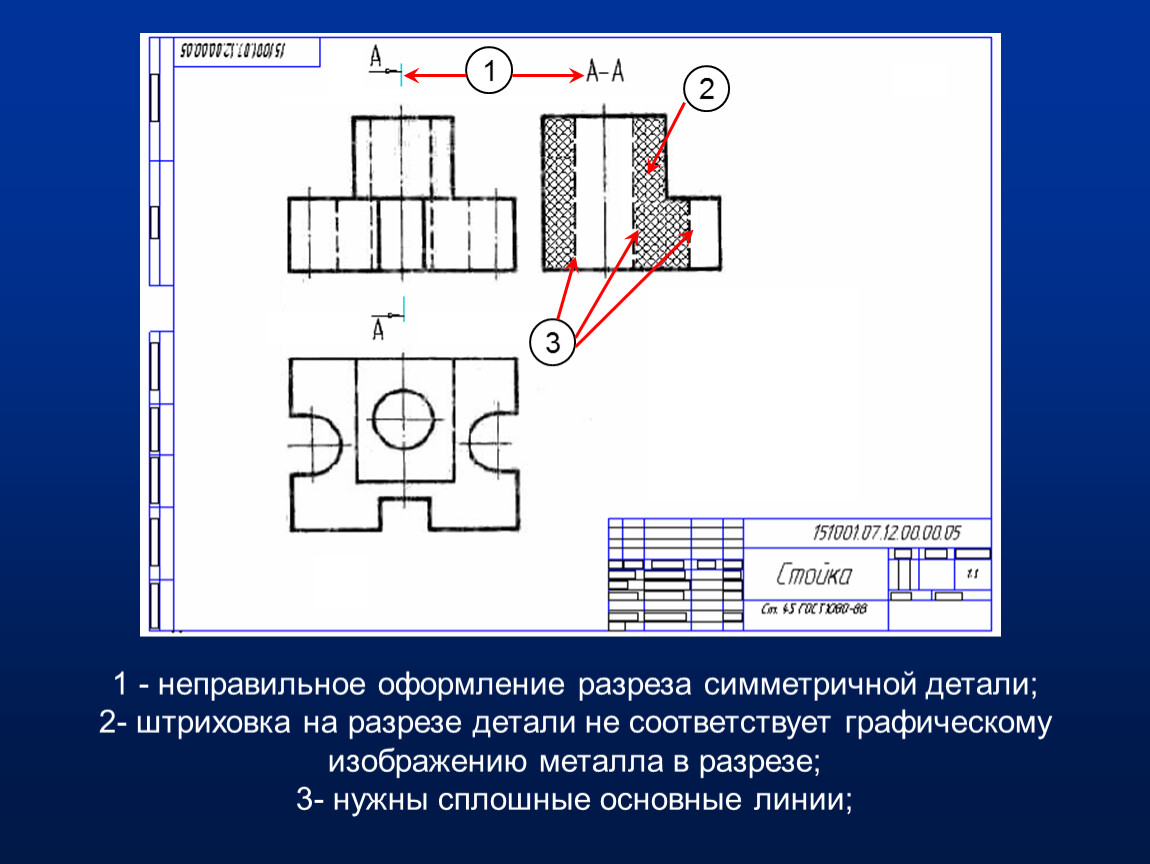

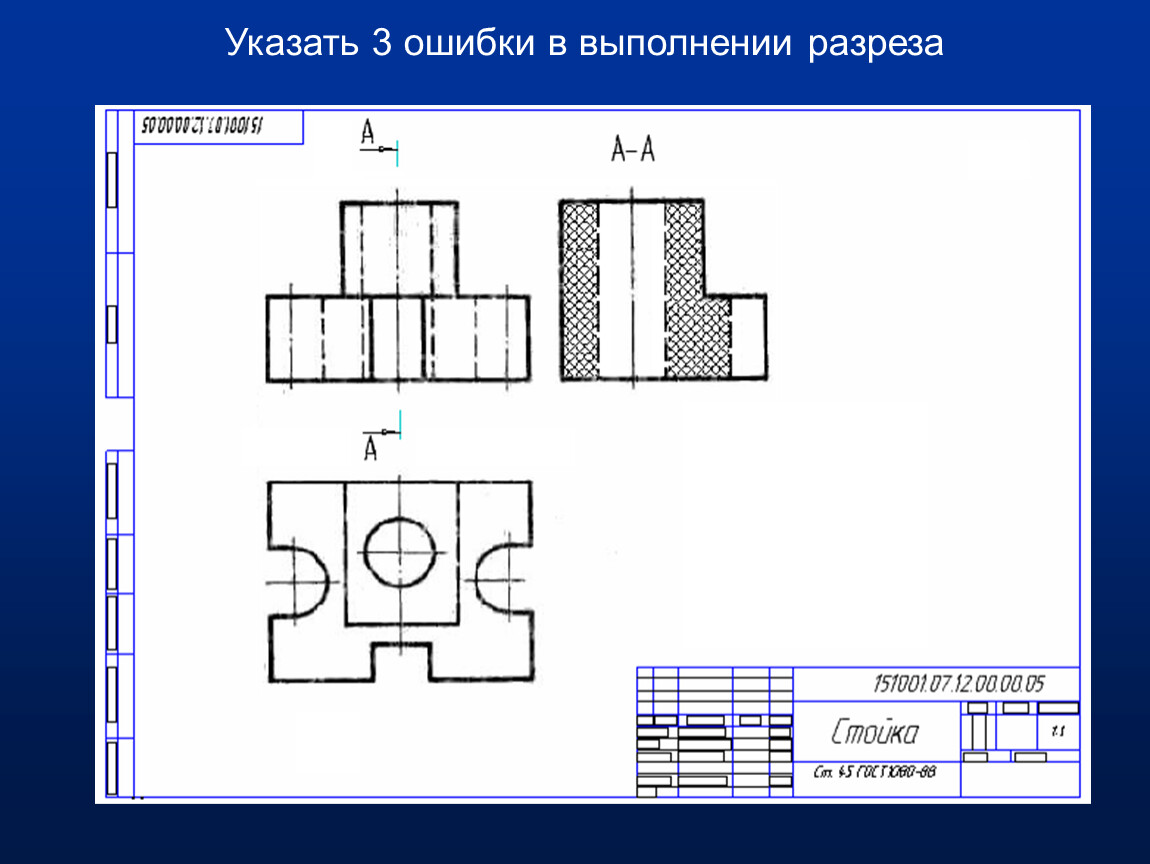

Указать 3 ошибки в выполнении разреза
1 - неправильное оформление разреза симметричной детали; 2- штриховка на разрезе детали не соответствует графическому изображению металла в разрезе; 3- нужны сплошные основные линии;

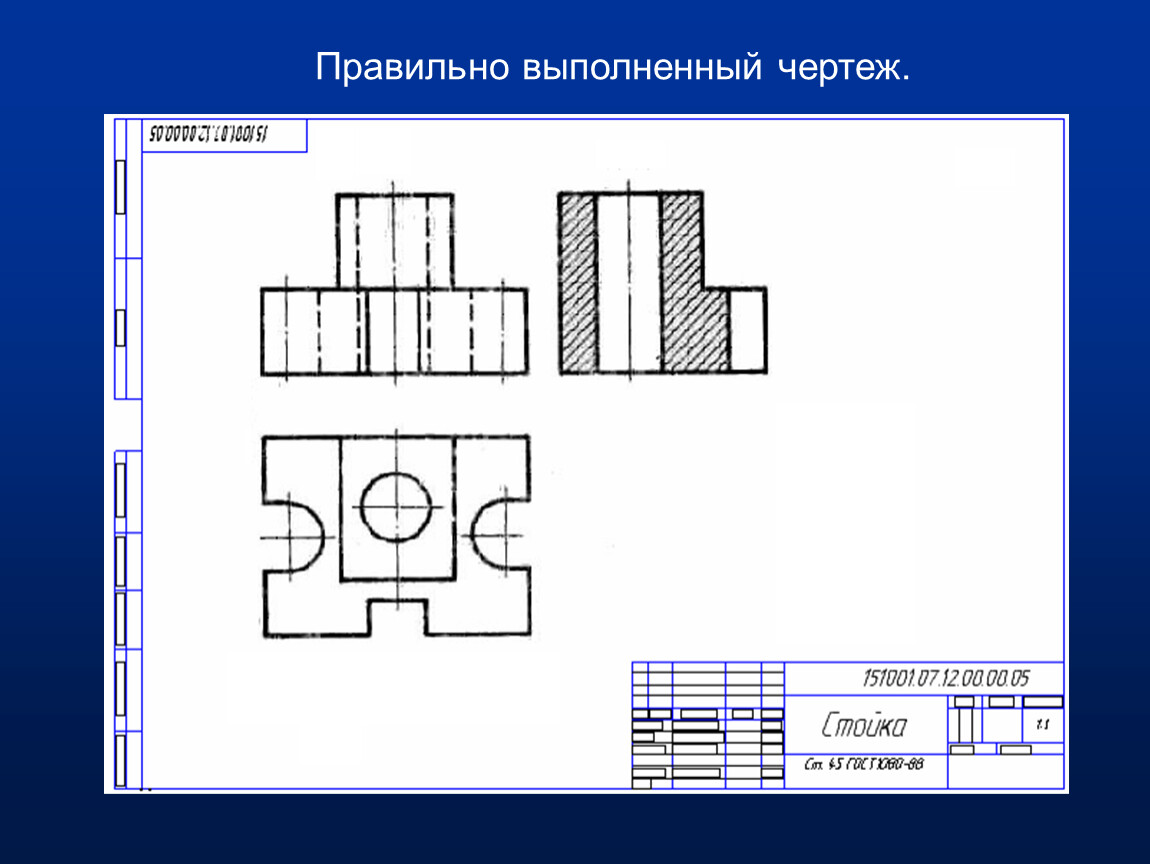

Правильно выполненный чертеж.
