9кл сборочные чертежы.pptx
ДОБРО ПОЖАЛОВАТЬ
Урок черчения
9 класс
Сборочные чертежи
Тема:
Цель урока:
Дать понятие о сборочных чертежах, станках и механизмах
Формировать интерес к учению
Развивать техническое и образное мышление

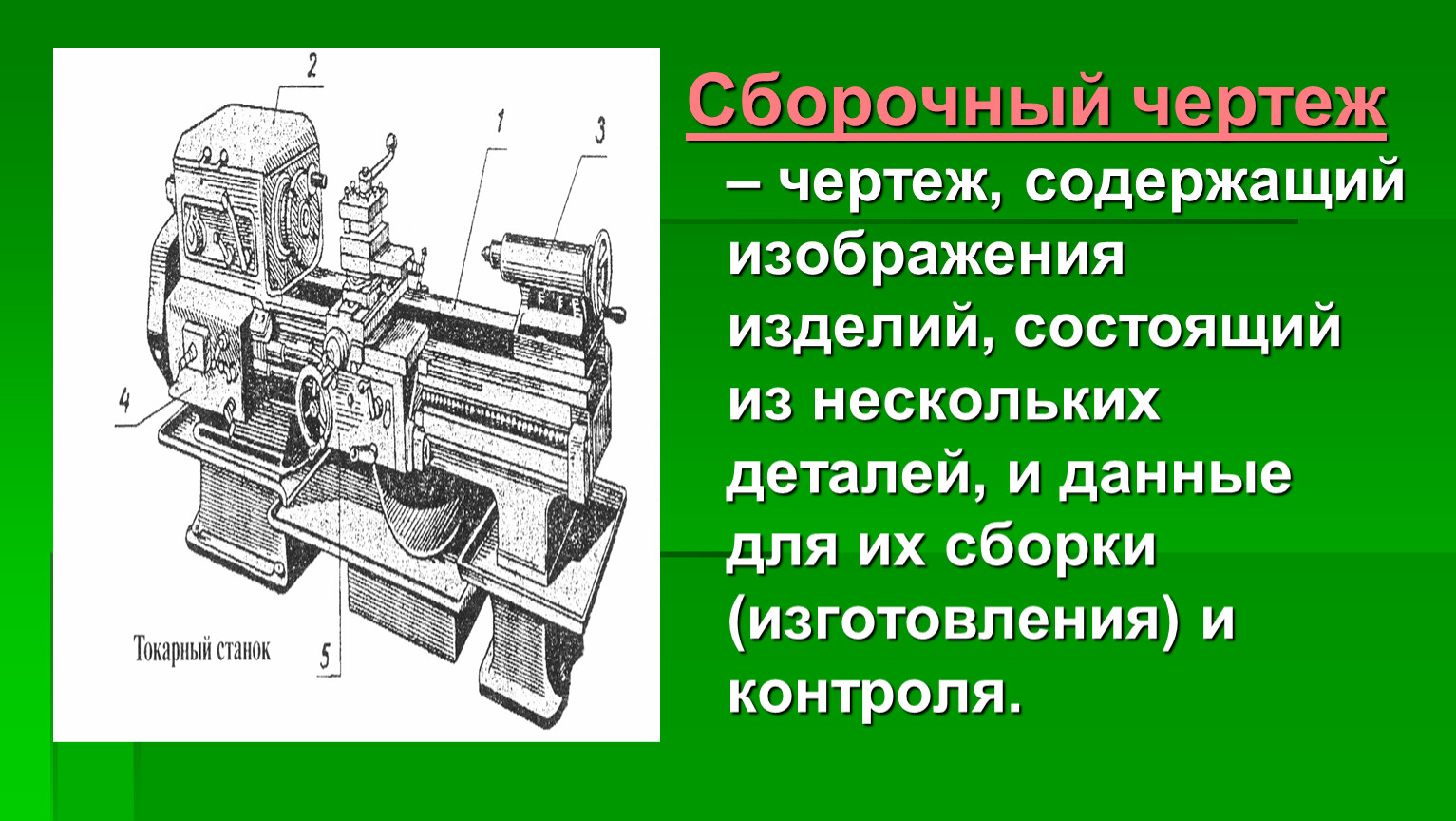

Сборочный чертеж – чертеж, содержащий изображения изделий, состоящий из нескольких деталей, и данные для их сборки (изготовления) и контроля.

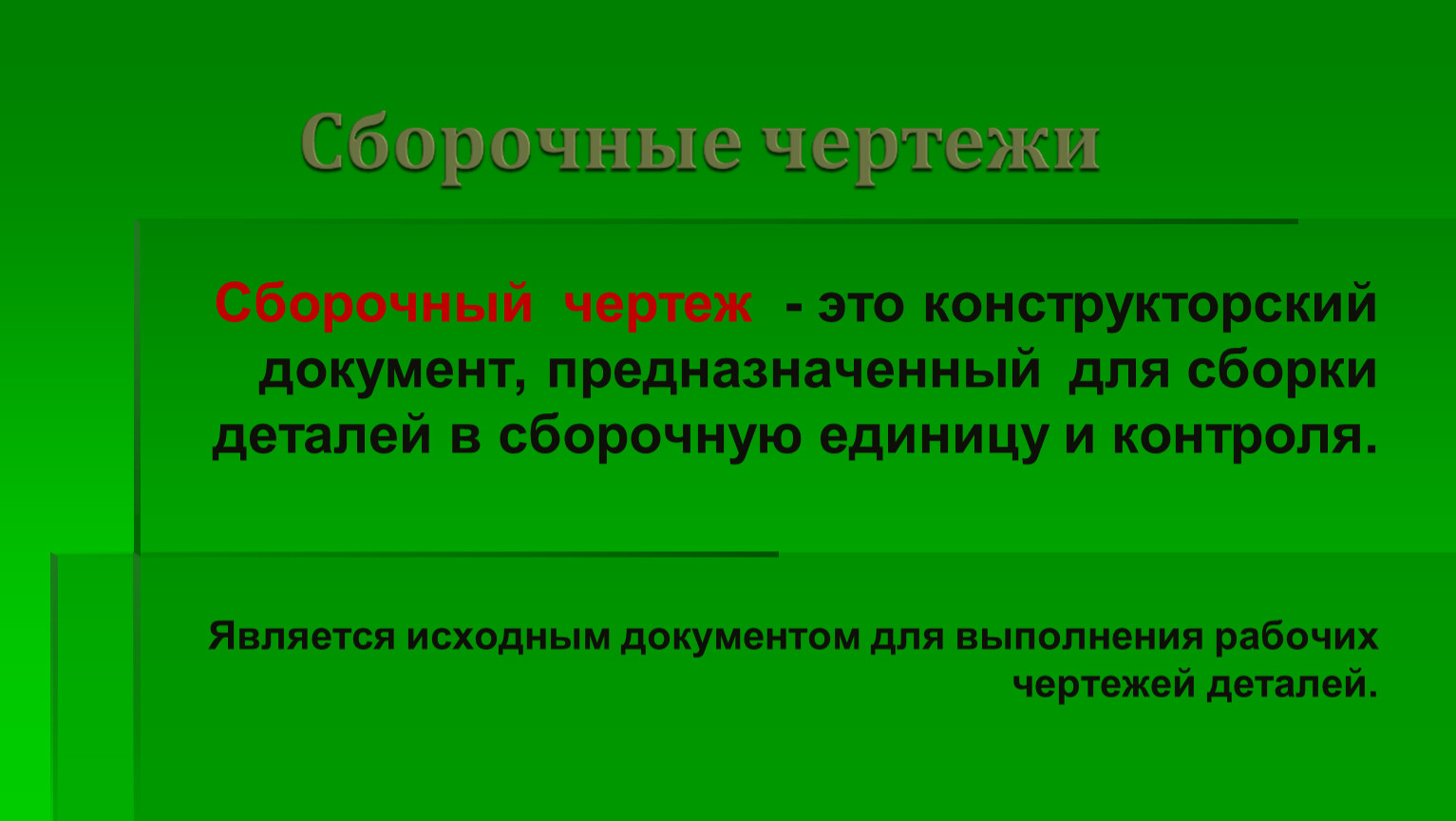

Сборочный чертеж - это конструкторский документ, предназначенный для сборки деталей в сборочную единицу и контроля.
Является исходным документом для выполнения рабочих чертежей деталей.

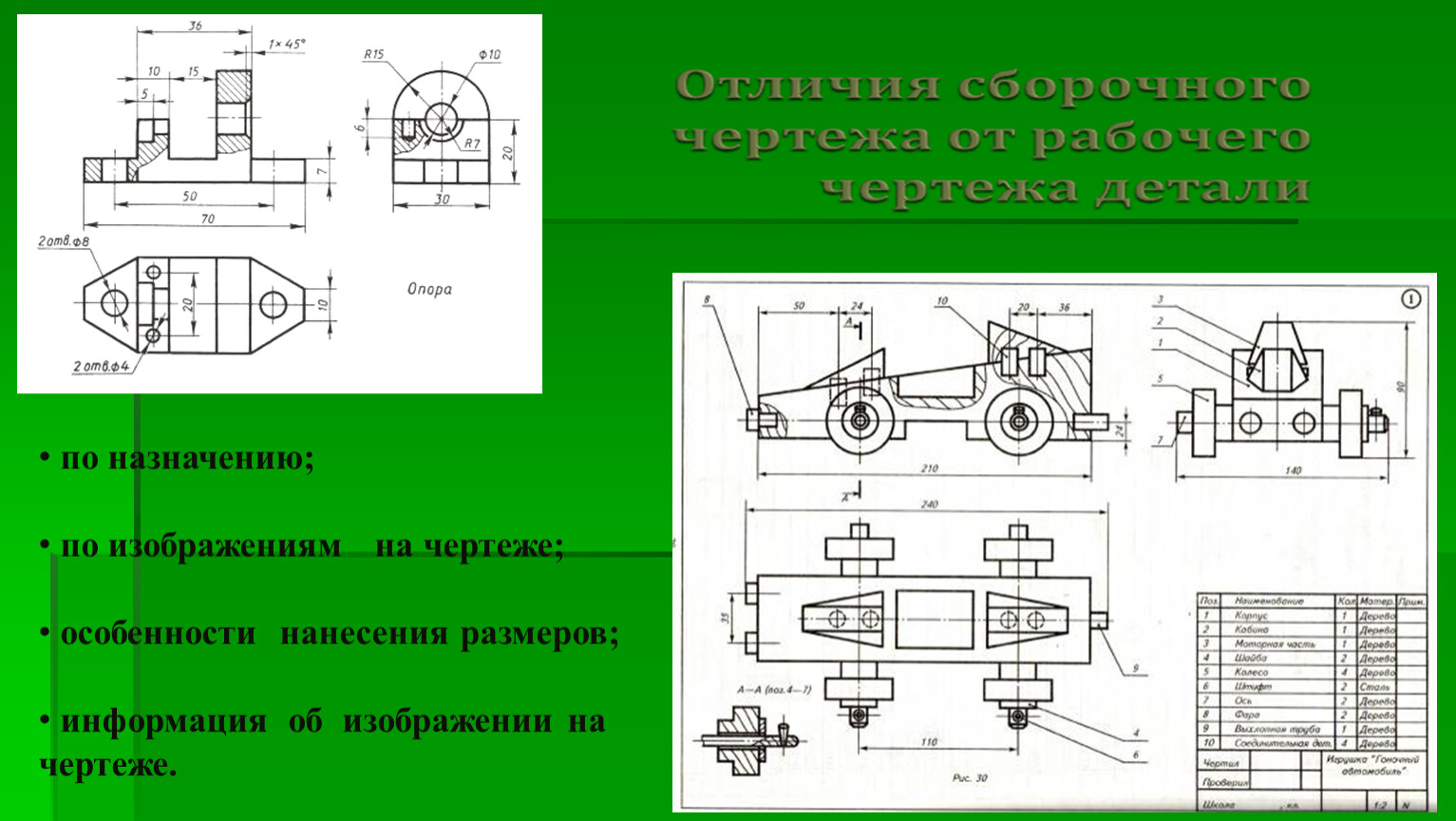

по назначению;
по изображениям на чертеже;
особенности нанесения размеров;
информация об изображении на чертеже.

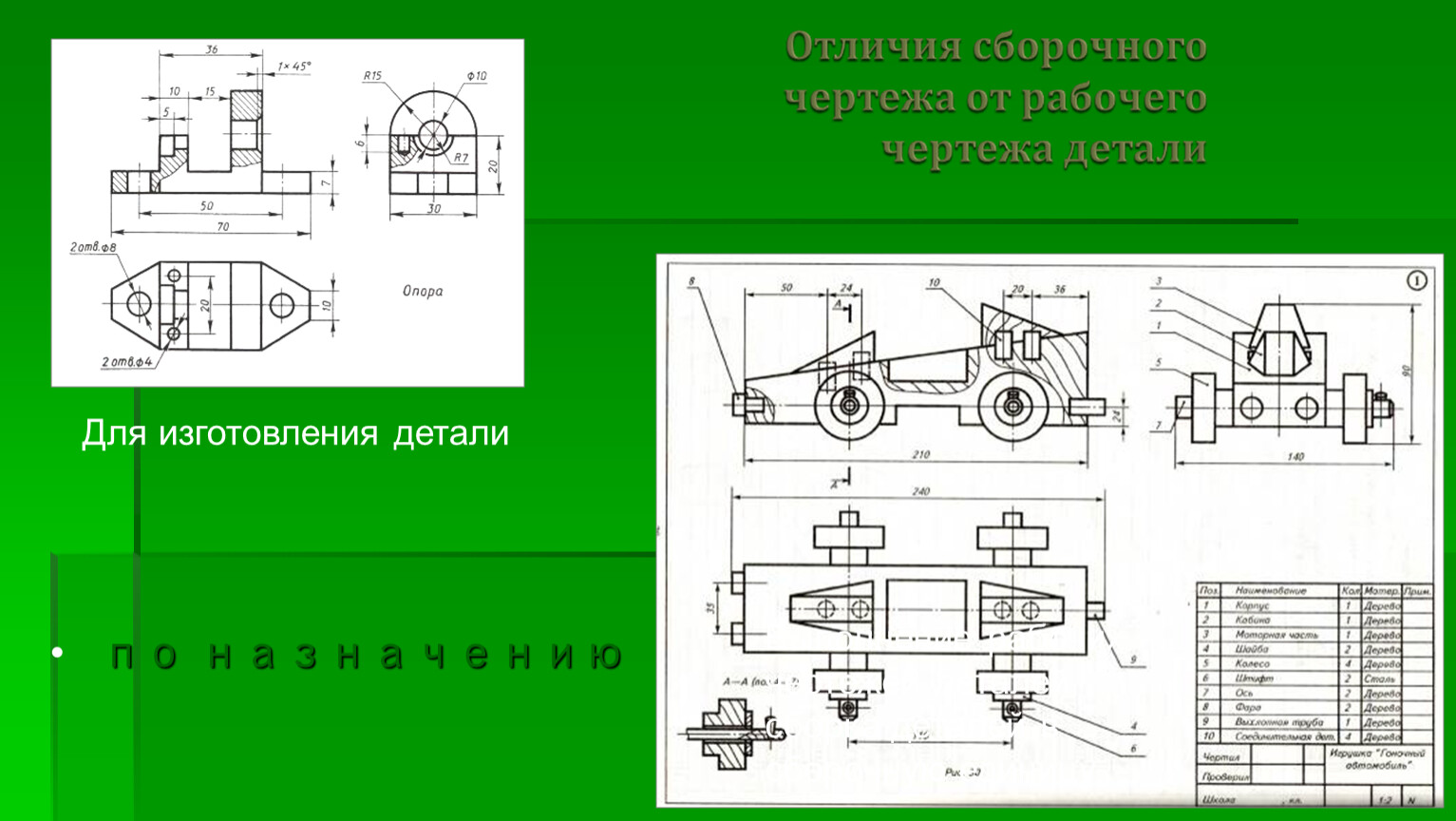

по назначению
Для изготовления детали
Выполнение рабочих чертежей деталей, сборка деталей в сборочную единицу

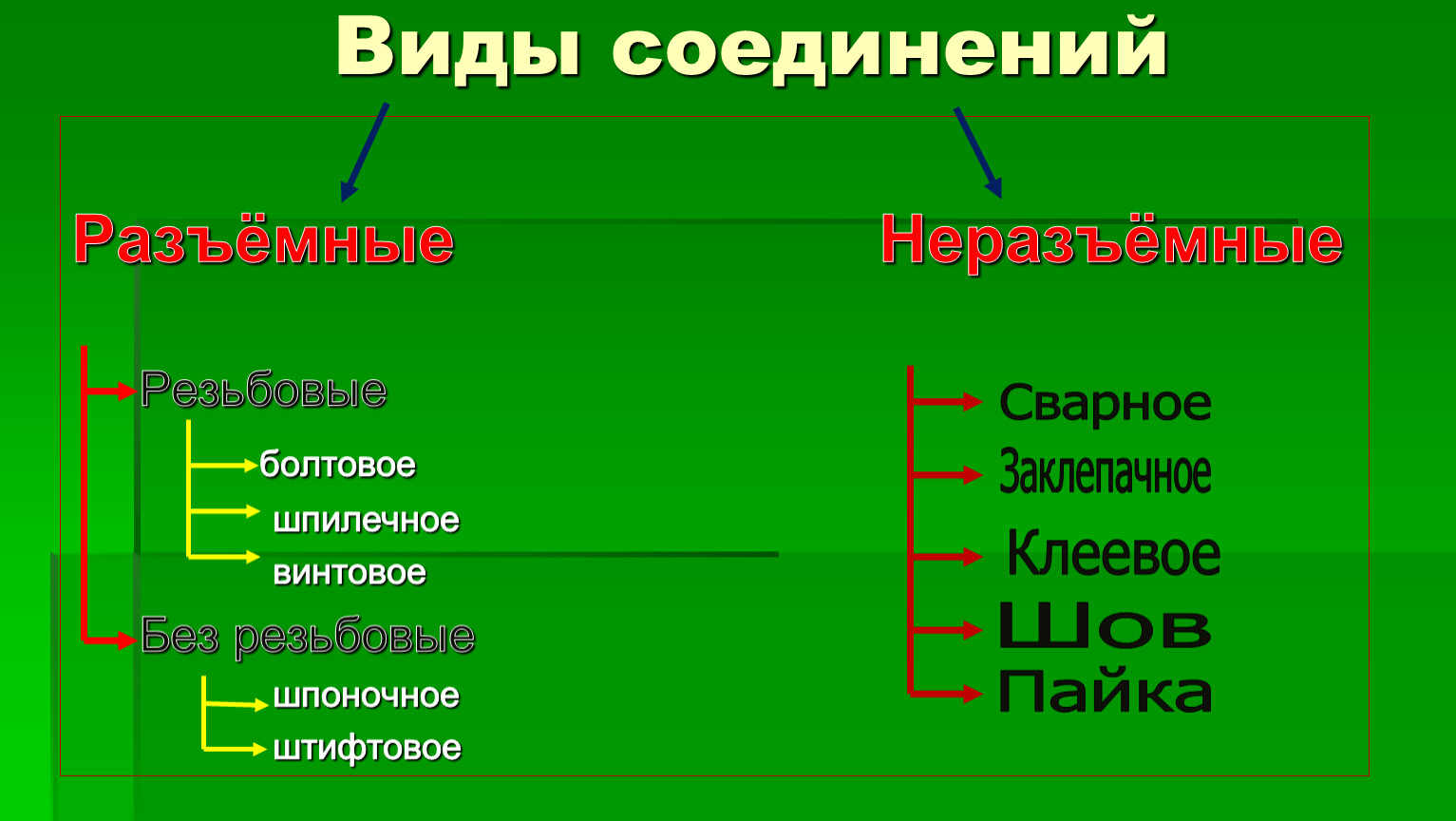

Виды соединений
Разъёмные Неразъёмные
Резьбовые
болтовое
шпилечное
винтовое
Без резьбовые
шпоночное
штифтовое
Сварное
Заклепачное
Клеевое
Шов
Пайка

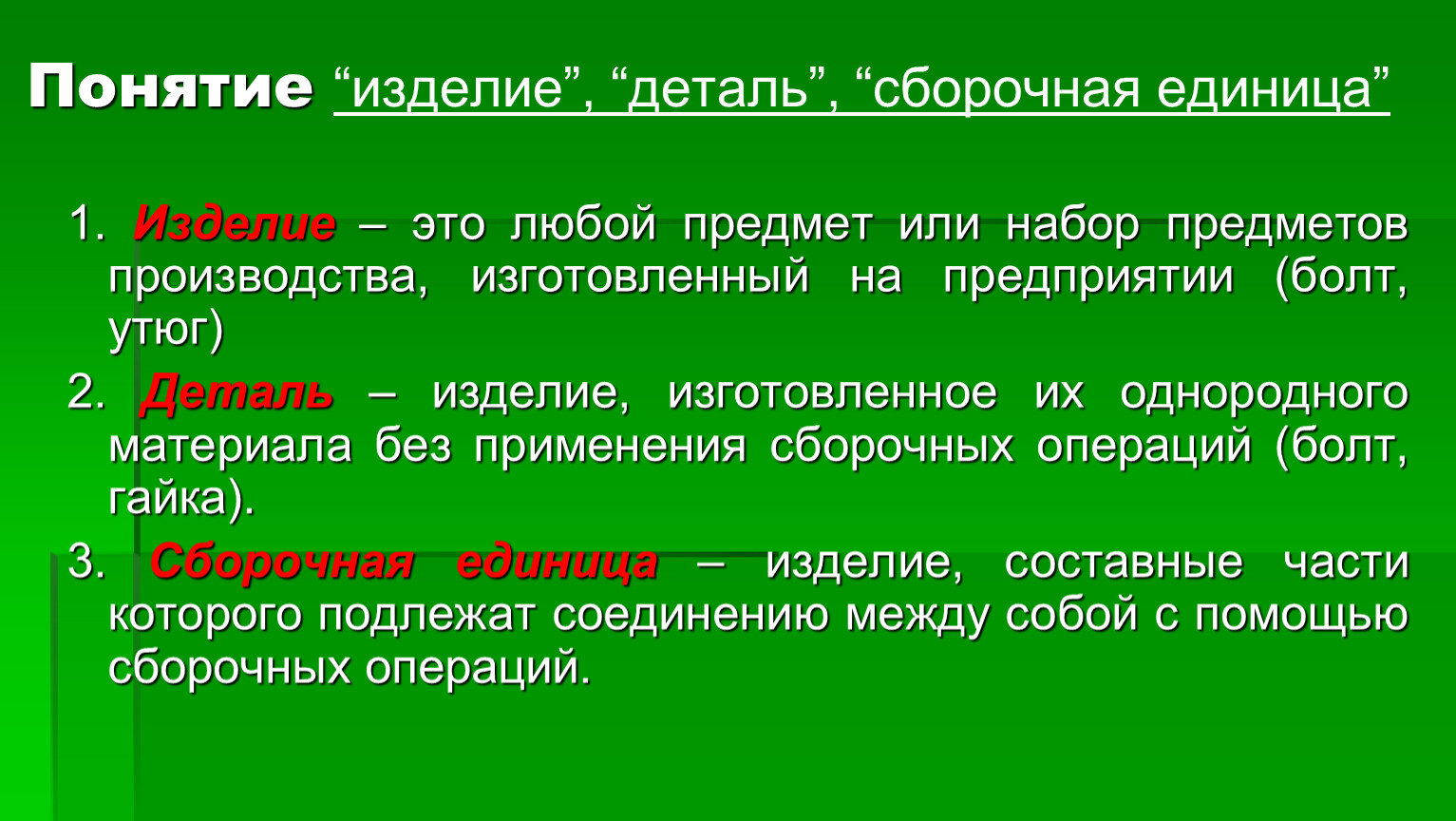

Понятие “изделие”, “деталь”, “сборочная единица”
1. Изделие – это любой предмет или набор предметов производства, изготовленный на предприятии (болт, утюг)
2. Деталь – изделие, изготовленное их однородного материала без применения сборочных операций (болт, гайка).
3. Сборочная единица – изделие, составные части которого подлежат соединению между собой с помощью сборочных операций.
06.06.2024
Типовые соединения деталей
- соединения, которые можно неоднократно разбирать и вновь собирать без разрушения или существенных повреждений соединительных элементов.
- соединения, которые нельзя разобрать без разрушения соединительных элементов или повреждения соединённых деталей.
Клёпаное соединение – это соединение деталей с применением заклёпок , состоявших из стержня и закладной головки; конец стержня расклепывается для образования замыкающей головки.
Сварное соединение – это соединение стальных элементов деталей путём расплавления их кромок и наплавления металла, образующего после затвердения сварной шов в местах соприкосновения деталей.
Паяное соединение – неразъёмное соединение, выполненное пайкой с помощью припоя.
Сшивное соединение образуется при скреплении деталей с помощью ниток или подобного им материала.
Клеёное соединение образуется при соединении деталей клеем.
Штифтовое
Шпоночное
Болтовое
Винтовое
Шпилечное
Трубное

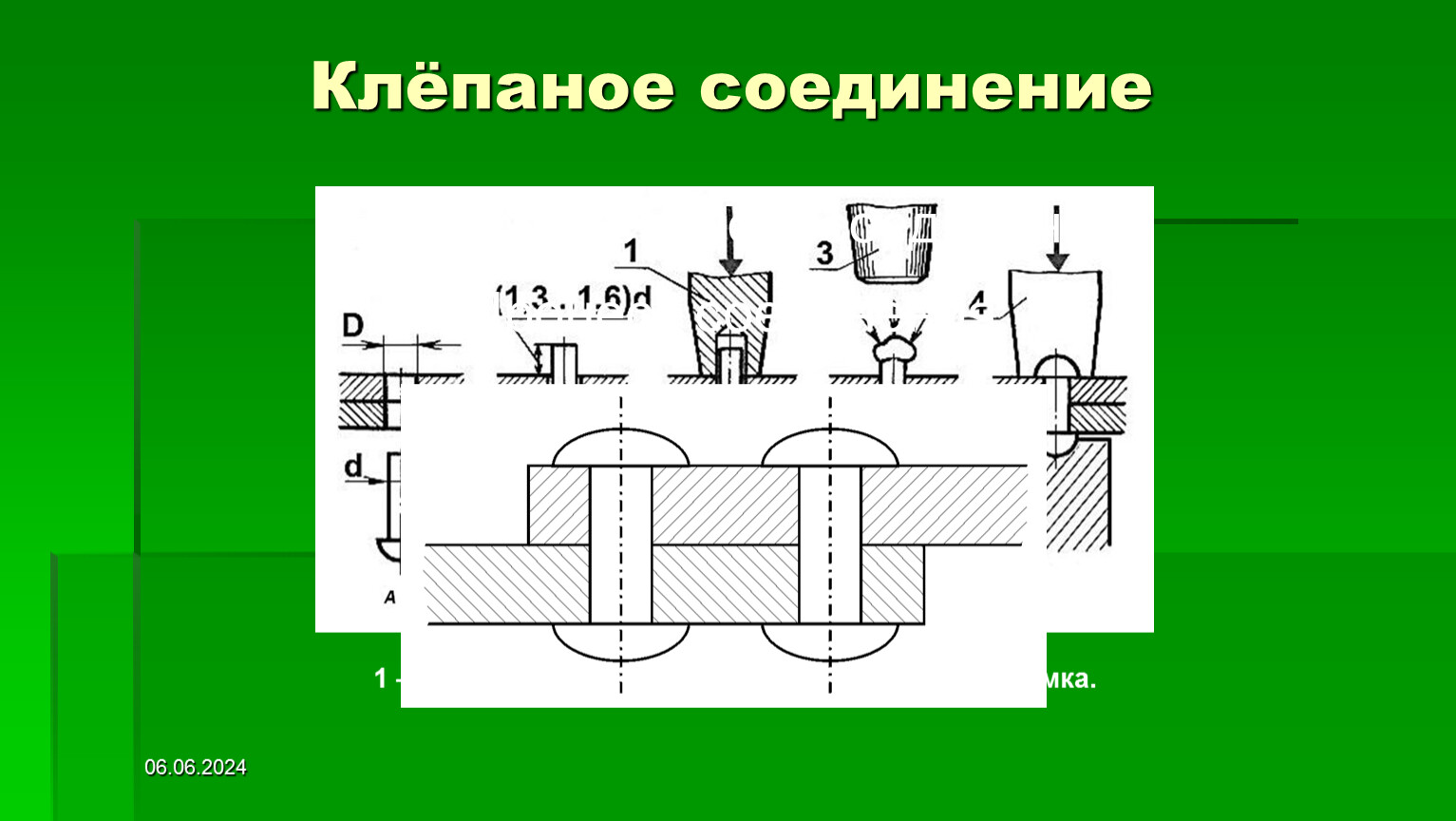

Клёпаное соединение
06.06.2024
1 – натяжка, 2 – поддержка, 3 – молоток, 4 – обжимка.
Процесс соединения
Чертёж клёпаного соединения

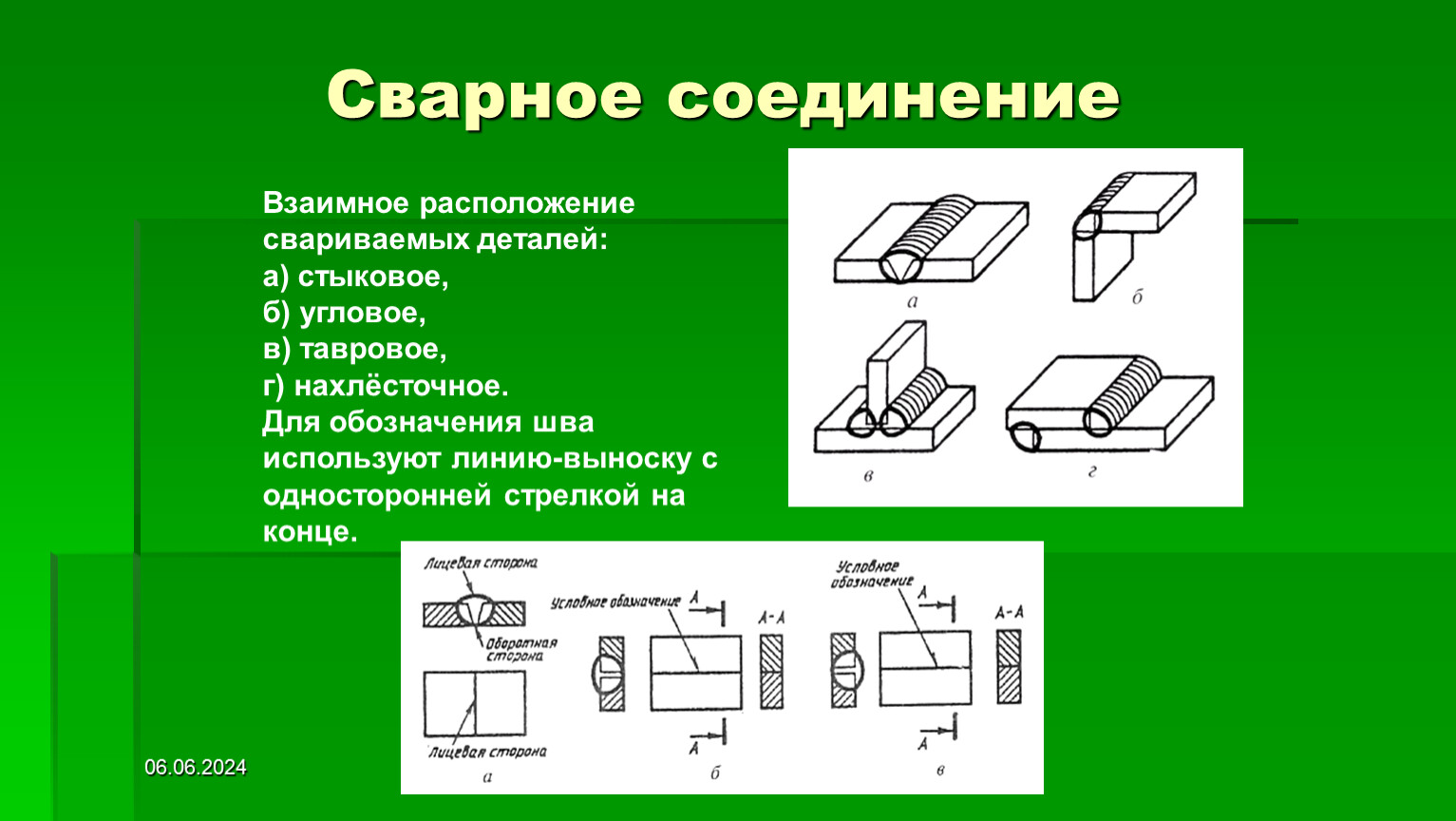

Сварное соединение
06.06.2024
Взаимное расположение свариваемых деталей:
а) стыковое,
б) угловое,
в) тавровое,
г) нахлёсточное.
Для обозначения шва используют линию-выноску с односторонней стрелкой на конце.

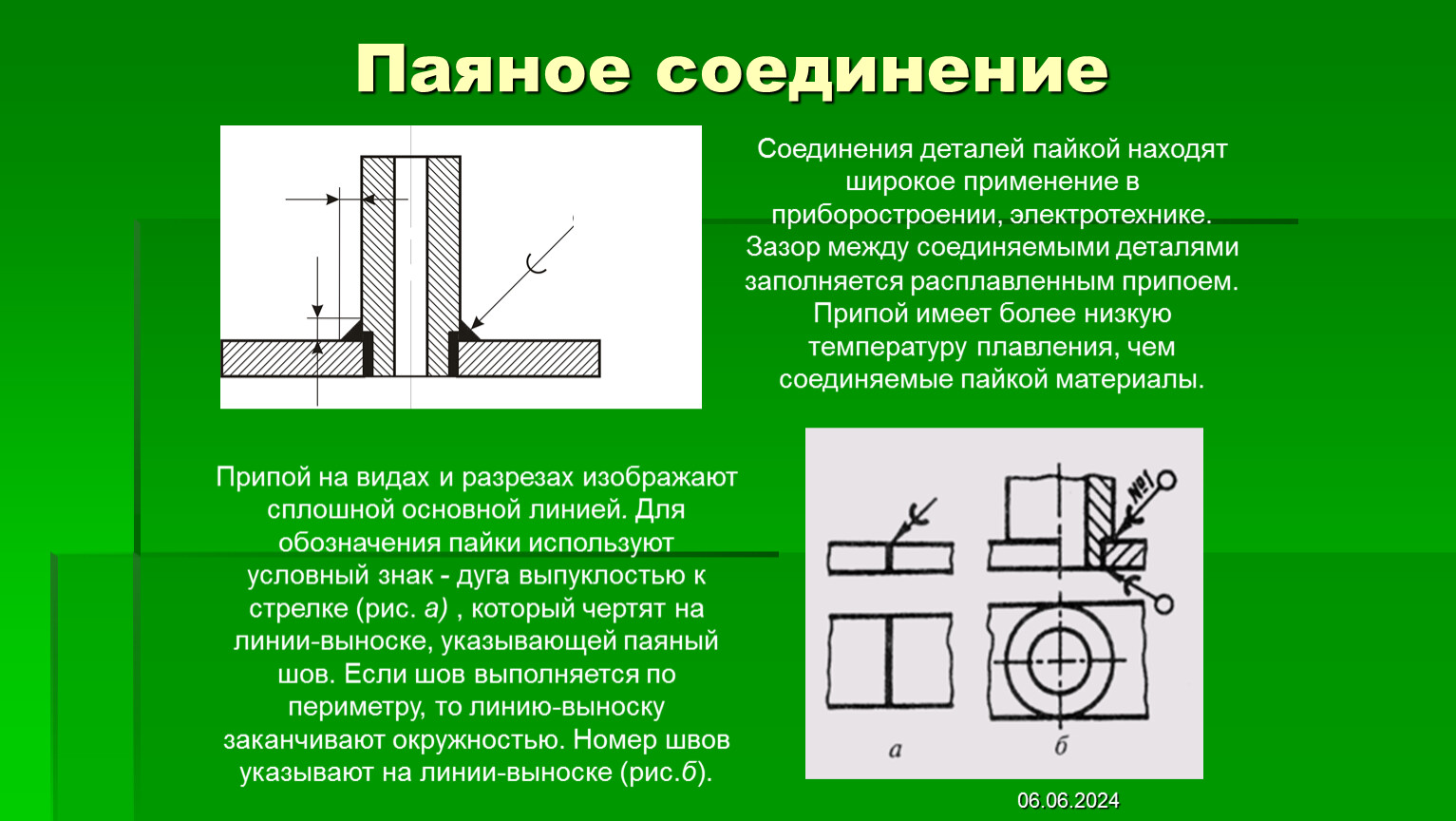

Паяное соединение
06.06.2024
Соединения деталей пайкой находят широкое применение в приборостроении, электротехнике. Зазор между соединяемыми деталями заполняется расплавленным припоем. Припой имеет более низкую температуру плавления, чем соединяемые пайкой материалы.
Припой на видах и разрезах изображают сплошной основной линией. Для обозначения пайки используют условный знак - дуга выпуклостью к стрелке (рис. а) , который чертят на линии-выноске, указывающей паяный шов. Если шов выполняется по периметру, то линию-выноску заканчивают окружностью. Номер швов указывают на линии-выноске (рис.б).

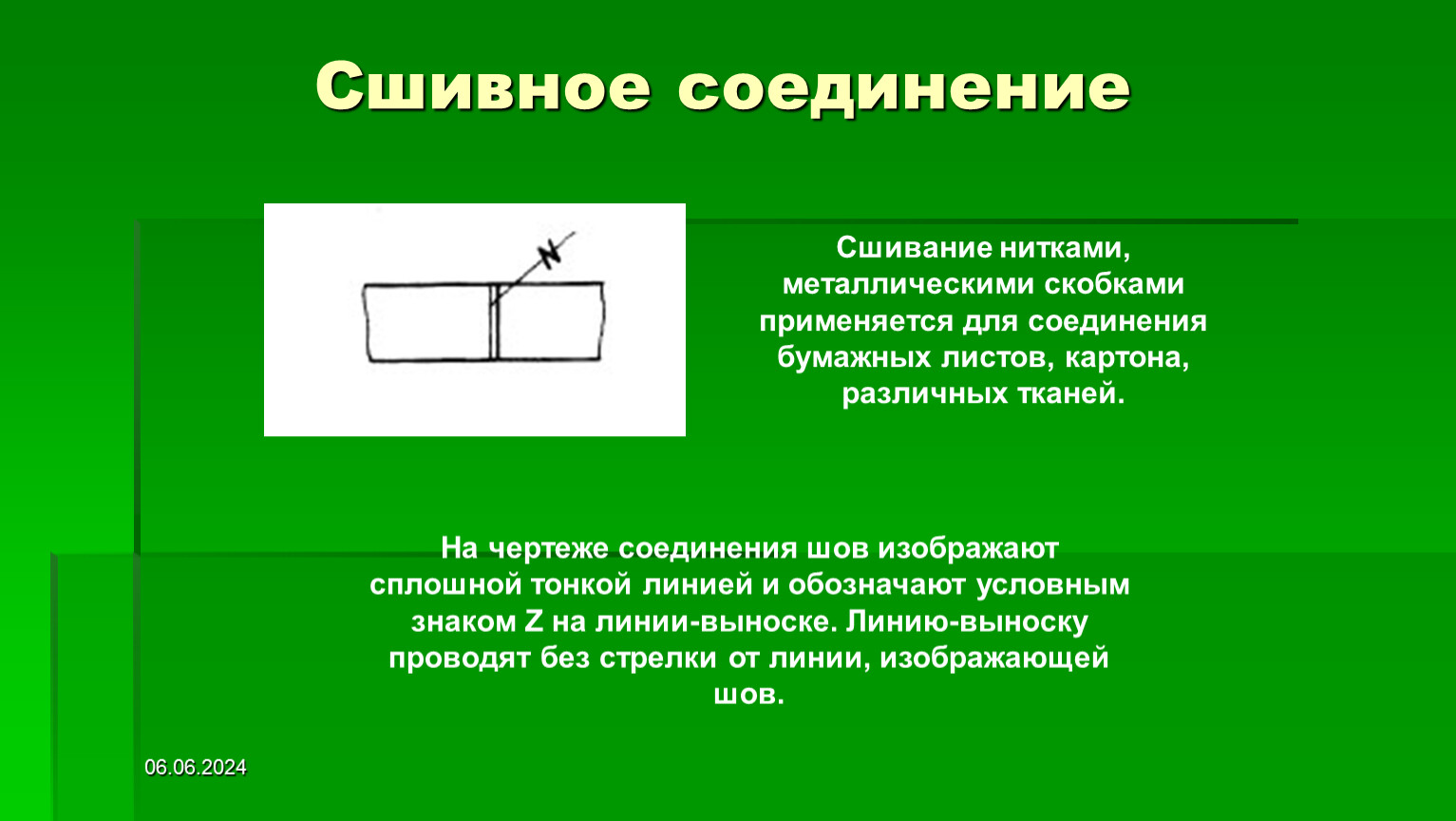

Сшивное соединение
06.06.2024
Сшивание нитками, металлическими скобками применяется для соединения бумажных листов, картона, различных тканей.
На чертеже соединения шов изображают сплошной тонкой линией и обозначают условным знаком Z на линии-выноске. Линию-выноску проводят без стрелки от линии, изображающей шов.
