ДОБРО ПОЖАЛОВАТЬ
Урок черчения
8 класс
Учитель Конюшенко Т.Л.
Сосновская СШ
Тема:
В и д ы.
Проверка д/з
ДОМАШНЯЯ РАБОТА фА4 тетр. Выполнить три проекции с детали
Изображения, используемые на технических чертежах, называют видами.
Вид - это изображение
обращенной к наблюдателю
видимой поверхности предмета.
З а п о м н и
ГОСТ 2.305 - 68 устанавливает шесть основных видов, которые получаются при проецировании предмета, помещенного внутрь куба на все его грани.
Грани полого куба разворачиваются до совмещения с фронтальной плоскостью проекций.
Установлены следующие названия видов:
Вид спереди – главный вид (размещается на месте фронтальной проекции).
Вид сверху (под главным видом) размещается на месте горизонтальной проекции.
Вид слева (располагается справа от главного вида) .
Вид справа (размещается слева от главного вида).
Вид снизу (находится над главным видом).
Вид сзади (размещается справа от вида слева).
Названия видов на чертежах не надписывают!
В качестве главного вида принимается изображение, полученное на задней грани куба, которое соответствует фронтальной плоскости проекций.
Запомни
Предмет располагается относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета.
Количество видов на чертеже
должно быть минимальным,
но достаточным для того,
чтобы понять форму
изображенного объекта.
На видах допускается показывать
необходимые невидимые части
поверхности предмета
при помощи штриховых линий.
З а п о м н и
З а п о м н и

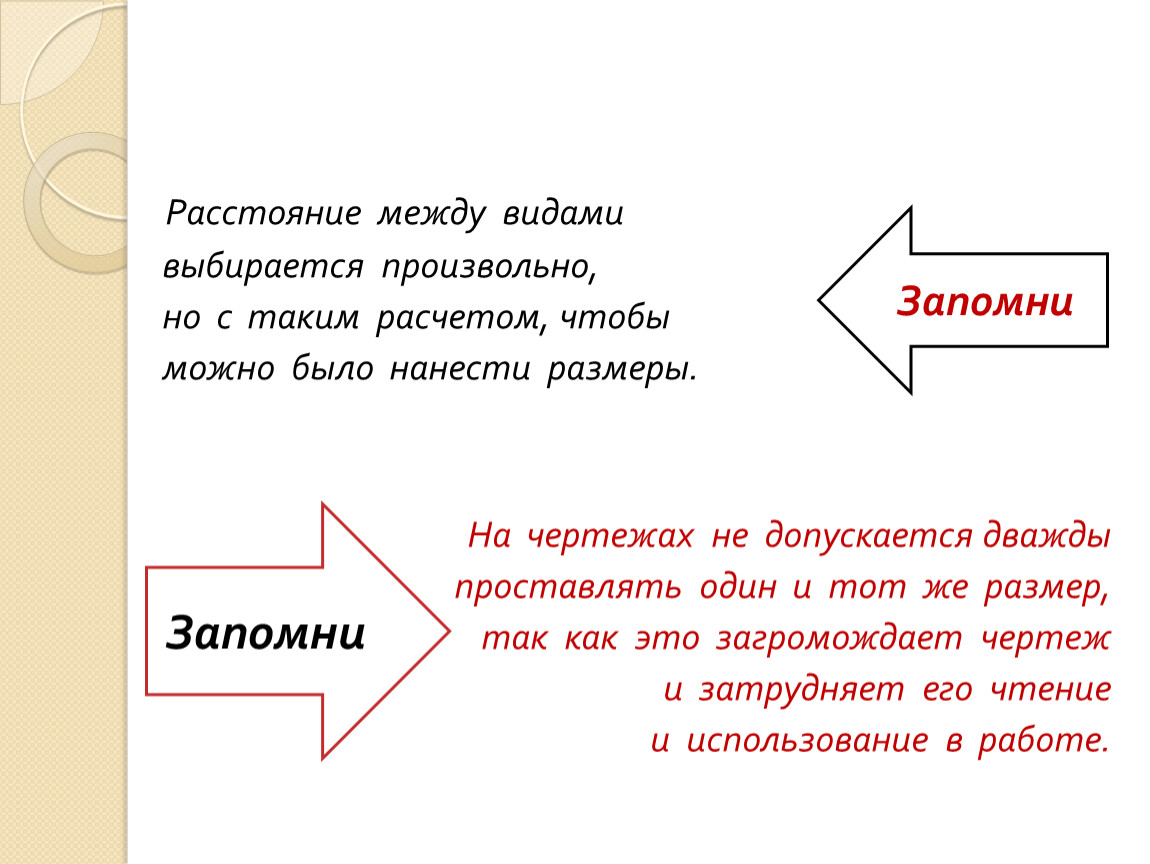

Расстояние между видами
выбирается произвольно,
но с таким расчетом, чтобы
можно было нанести размеры.
На чертежах не допускается дважды
проставлять один и тот же размер,
так как это загромождает чертеж
и затрудняет его чтение
и использование в работе.
Запомни
Запомни
Виды, так же как и проекции, располагаются в проекционной связи.
З а п о м н и
Проверь себя
Дайте определение понятия «вид».
Вид - это изображение обращенной к наблюдателю видимой поверхности предмета.
Как располагаются виды на чертежах?
Виды, так же как и проекции, располагаются в проекционной связи.
Что означает штриховая линия на виде слева?
Назовите изображения,
представленные на рисунках.
Правила построения трех видов
Домашнее задание постройте три вида на представленную деталь
Спасибо за внимание
