Виды проецирования на плоскость

Урок черчения
8 класс


Учитель Конюшенко Т.Л.
Сосновская СШ

Сегодня на уроке

вы повторите: что такое проецирование, каковы его виды, каким образом выполняется проецирование предметов
вы научитесь: выполнять проецирование предмета на одну плоскость проекций

Проверка д/з

Выбрать один из трех рисунков и выполнить проекцию

Вспомните из курса физики, как получается тень от предмета.

Лучи света распространяются по прямой и не могут огибать предметы, поэтому когда лучи встречают на своём пути преграду, сквозь которую не могут пройти, с обратной стороны преграды образуется тень.

Проецирование напоминает
образование тени объекта

Образование проекций

Элементы проецированияЦентр проецирования — точка, из которой производится проецирование.Объект проецирования — изображаемый предмет.Плоскость проекции — плоскость, на которую производится проецирование.

Проецирующие лучи — воображаемые прямые, с помощью которыхпроизводится проецирование.
Проекция — изображение объекта на плоскости, образованное методом проецирования.

Как же получить проекцию нужного нам предмета на бумаге?




Самый простой способ – положить предмет на лист бумаги и обвести его карандашом.

Виды проецирования.

Вокруг ведра
под душем образовалось сухое пятно
большего диаметра

Вокруг ведра
под отвесном дождем -
равное диаметру ведра

Душ

Отвесный дождь

Виды проецирования.

Проецирование
центральное

Проецирование
параллельное (прямоугольное)

Сухие пятна есть не что иное, как проекции ведер

Проецирующими лучами в данном случае являлись струйки воды.

Обратите внимание, что струйки дождя направлены не только параллельно друг к другу, но и перпендикулярно к поверхности земли

Но представьте себе, что начался сильный ветер и капли дождя стали падать на землю под острым углом. Сухое пятно на этот раз изменило форму: оно перестало быть круглым

Чем острее угол, тем более вытянутой будет проекция ведра.


Такие проекции называют параллельными косоугольными

С помощью параллельного проецирования были получены силуэты
пресс-папье

Для того чтобы более детально изобразить предмет, проекции обычно выполняют не в виде сплошных теней или силуэтов, а как вид предмета с какой-либо стороны.

Чтобы спроецировать какое-либо тело на плоскость, нужно спроецировать на плоскость все его точки.

В пространстве плоскость проекций может располагаться как угодно: вертикально, наклонно, горизонтально.










Чтобы получить проекцию предмета на плоскости, его располагают:
1 условие: параллельно этой плоскости;
2 условие: через каждую вершину проводят лучи перпендикулярно этой плоскости проекций.

Условия:
1.Проецируемый предмет всегда располагается параллельно плоскости проекций.
2. Проецирующие лучи, проходящие через вершины предмета, всегда перпендикулярны плоскости проекции.

Задание:Определить виды проецирования

Б

Г

Д

В

А

Приведите примеры, где в повседневной жизни можно встретить центральное проецирование

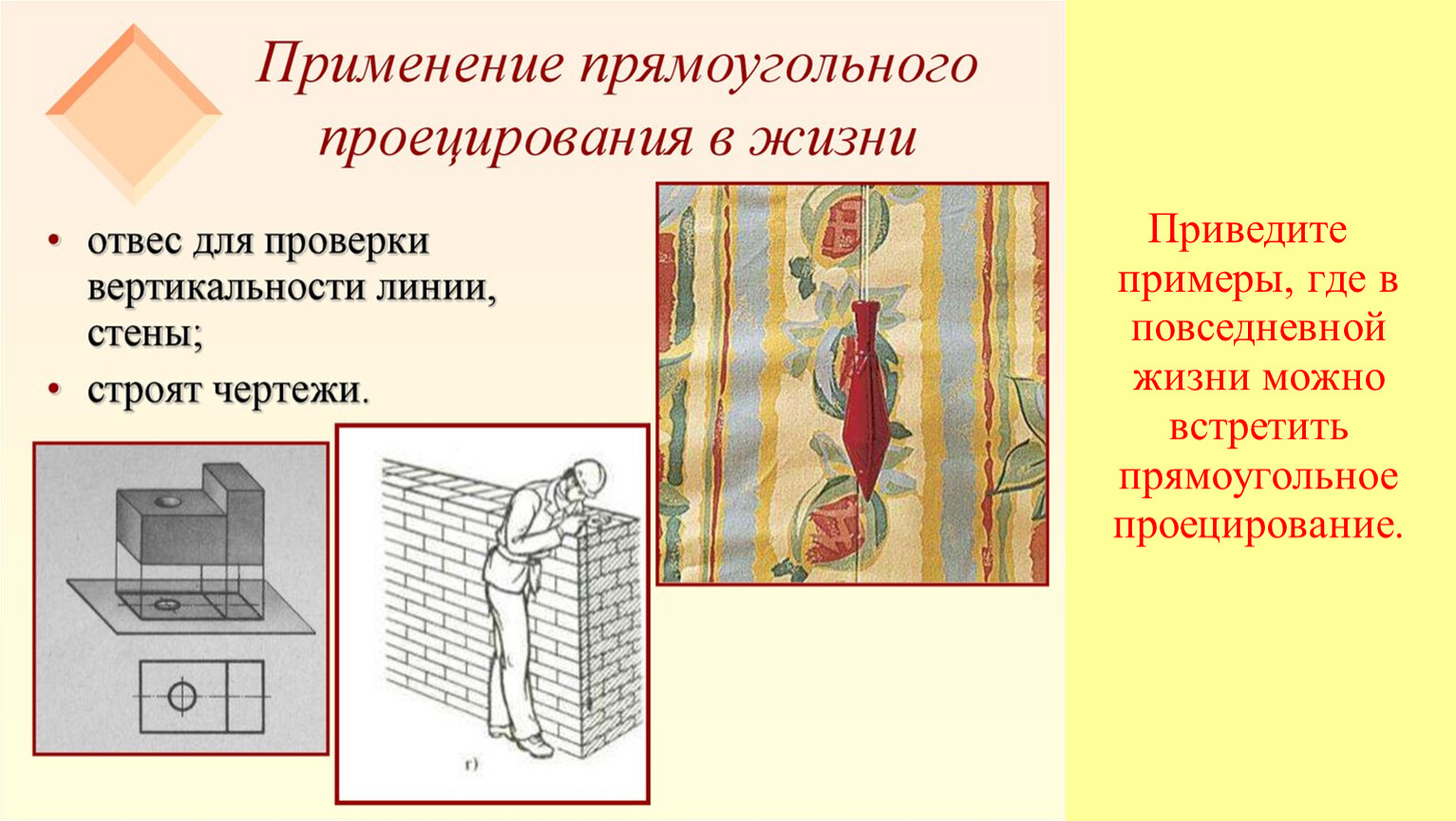

Приведите примеры, где в повседневной жизни можно встретить прямоугольное проецирование.

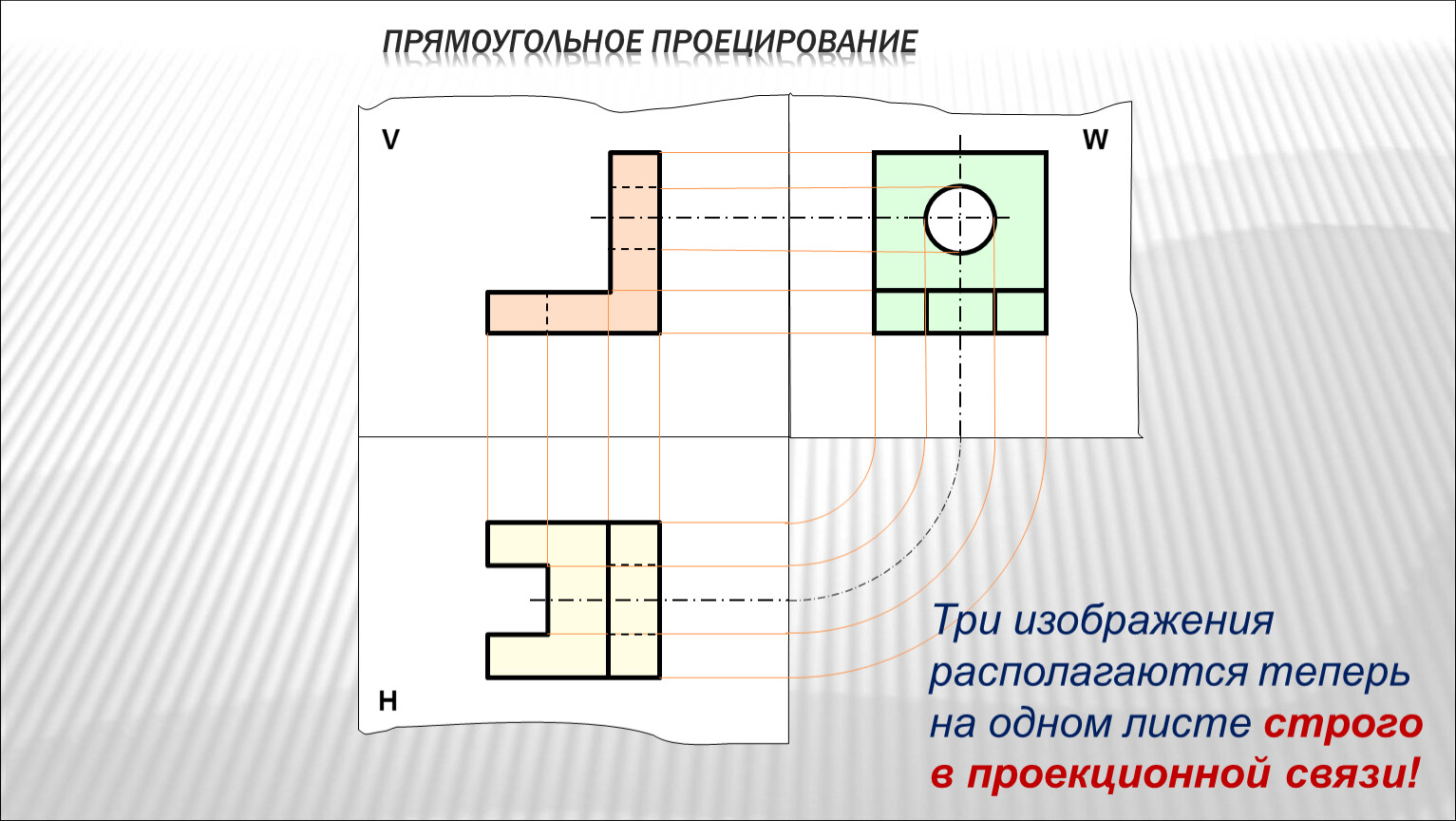

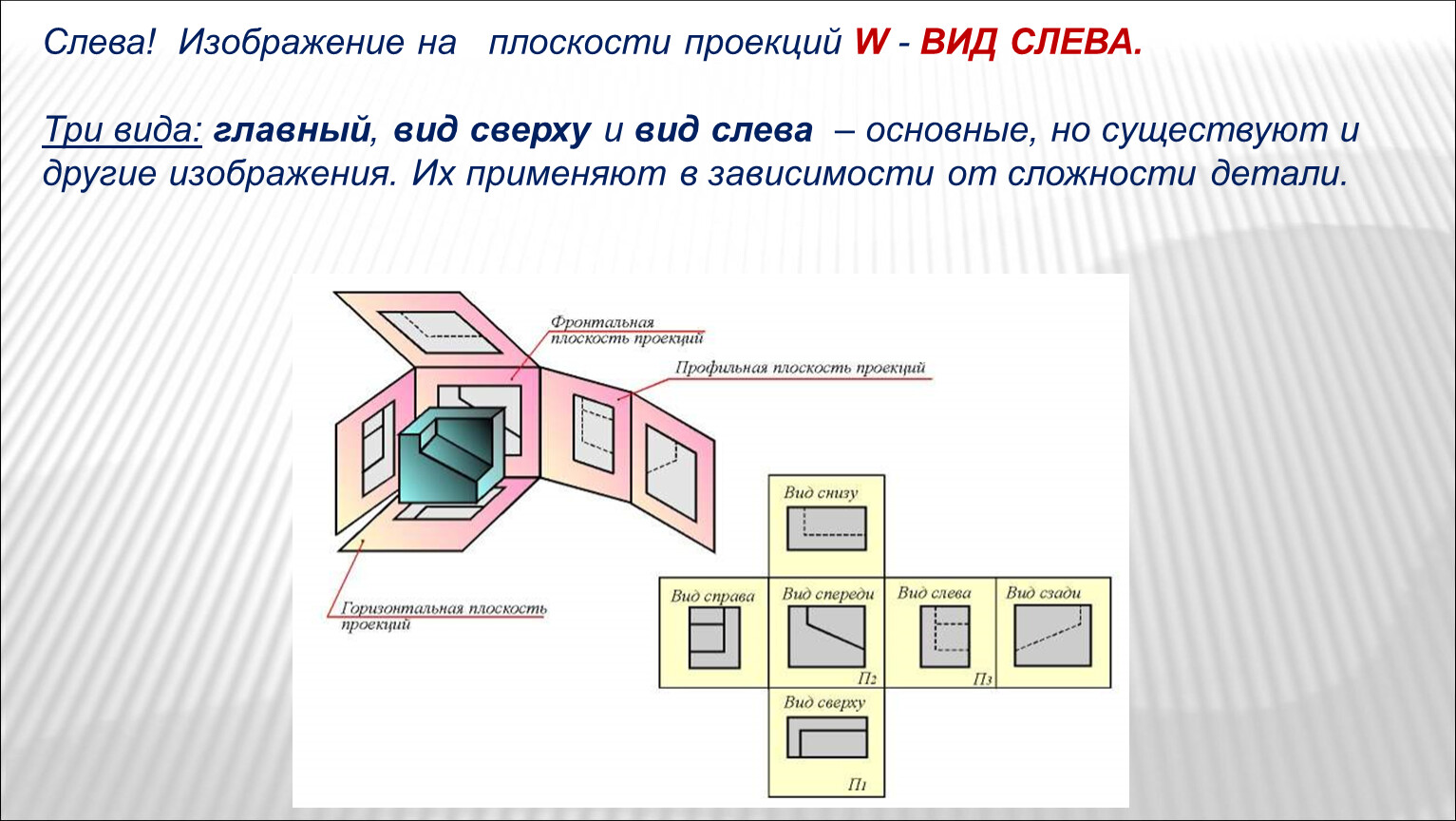

Вид спереди
главный
(длина и высота)

Вид сверху
(длина и ширина)

(ширина и высота)

Фронтальная плоскость проекций

Плоскость, расположенную перед зрителем вертикально и перпендикулярно взгляду зрителя, называют фронтальной и обозначают буквой V

Предмет располагают перед плоскостью так, что две его поверхности оказались параллельными этой плоскости и проецировались без искажений
