4. Самостоятельная работа.docx
«Электрическое поле» |
|
|
Цель обучения
|
10.4.1.2 - знать и применять принцип суперпозиции 10.4.1.4 - рассчитывать силу, действующую на заряд в электростатическом поле 10.4.1.5 - описывать изменение движения заряда, вызванного действием электростатического поля 10.4.1.6 - уметь сравнивать характеристики гравитационного и электростатического полей; |
|
Критерий оценивания |
Учащийся · Определяет, что действие нескольких электрических полей в определенную точку пространства происходит независимо друг от друга и применяет принцип суперпозиции при решении задач · Рассчитывает силу, действующую на заряд в электростатическом поле · Описывает изменение движения заряда, вызванного действием электростатического поля · Сравнивает характеристики гравитационного и электрического полей |
|
Уровни мыслительных навыков |
Применение Навыки высокого уровня |
|
Время выполнения |
15 минут
|
1.Заряды q1 = 15 нКл и q2 = 25 нКл расположены в точках А и В.
АС =14 см, СВ = ВД = 7 см.
а) Найти напряженность поля в точке С
[2]

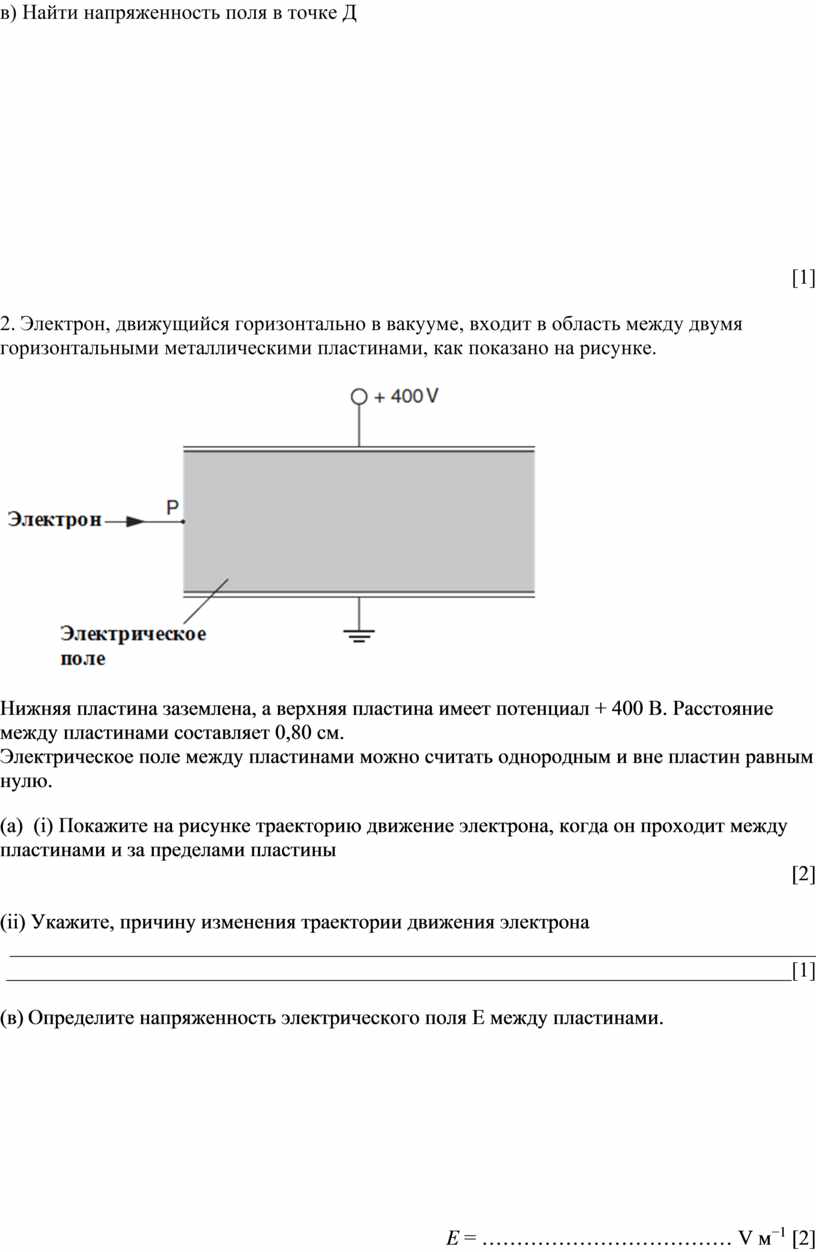

в) Найти напряженность поля в точке Д
[1]

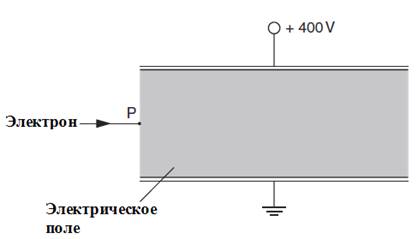

2. Электрон, движущийся горизонтально в вакууме, входит в область между двумя горизонтальными металлическими пластинами, как показано на рисунке.
Нижняя пластина заземлена, а верхняя пластина имеет потенциал + 400 В. Расстояние между пластинами составляет 0,80 см.
Электрическое поле между пластинами можно считать однородным и вне пластин равным нулю.
(а) (і) Покажите на рисунке траекторию движение электрона, когда он проходит между пластинами и за пределами пластины
[2]
(ii) Укажите, причину изменения траектории движения электрона
________________________________________________________________________________________________________________________________________________________[1]
(в) Определите напряженность электрического поля E между пластинами.
E = ……………………………… V м−1 [2]

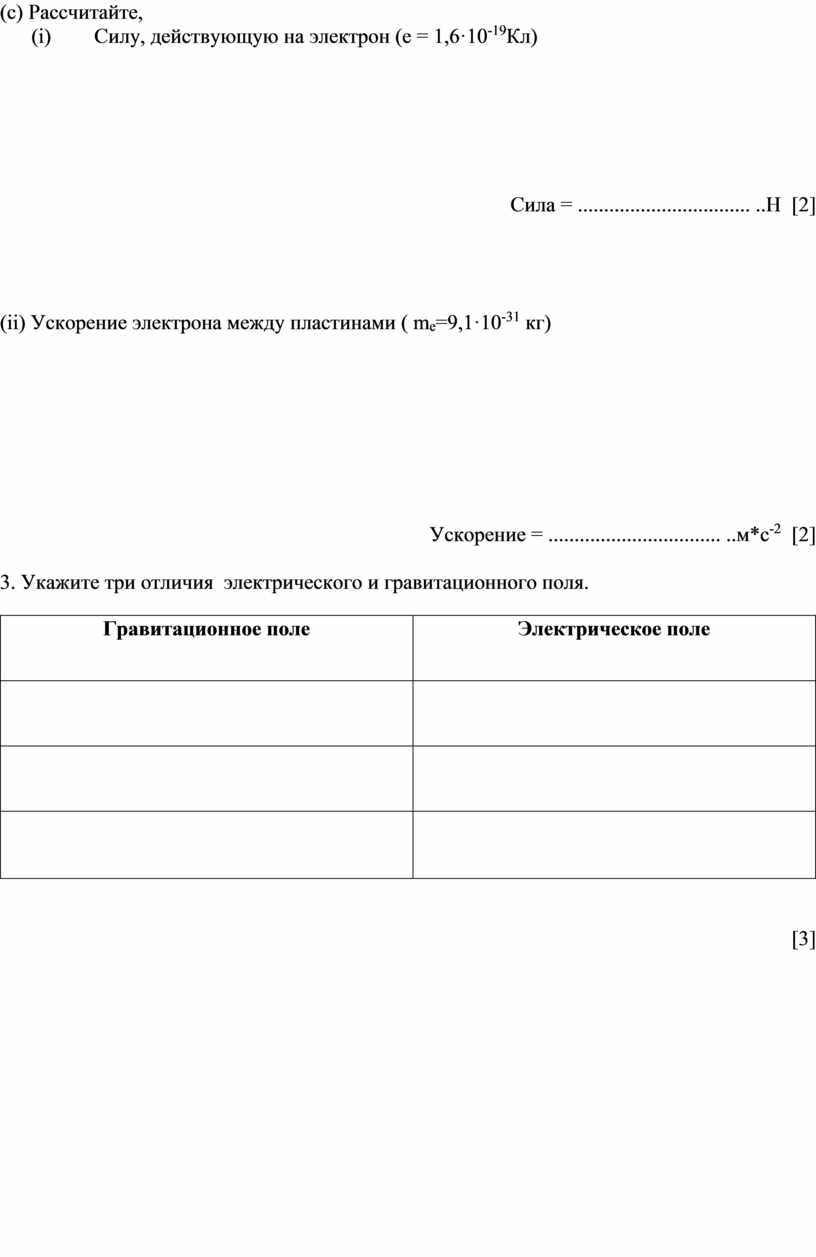

(c) Рассчитайте,
(i) Силу, действующую на электрон (е = 1,6·10-19Кл)
Сила = ................................. ..Н [2]
(ii) Ускорение электрона между пластинами ( me=9,1·10-31 кг)
Ускорение = ................................. ..м*с-2 [2]
3. Укажите три отличия электрического и гравитационного поля.
|
Гравитационное поле |
Электрическое поле |
|
|
|
|
|
|
|
|
|
[3]
|

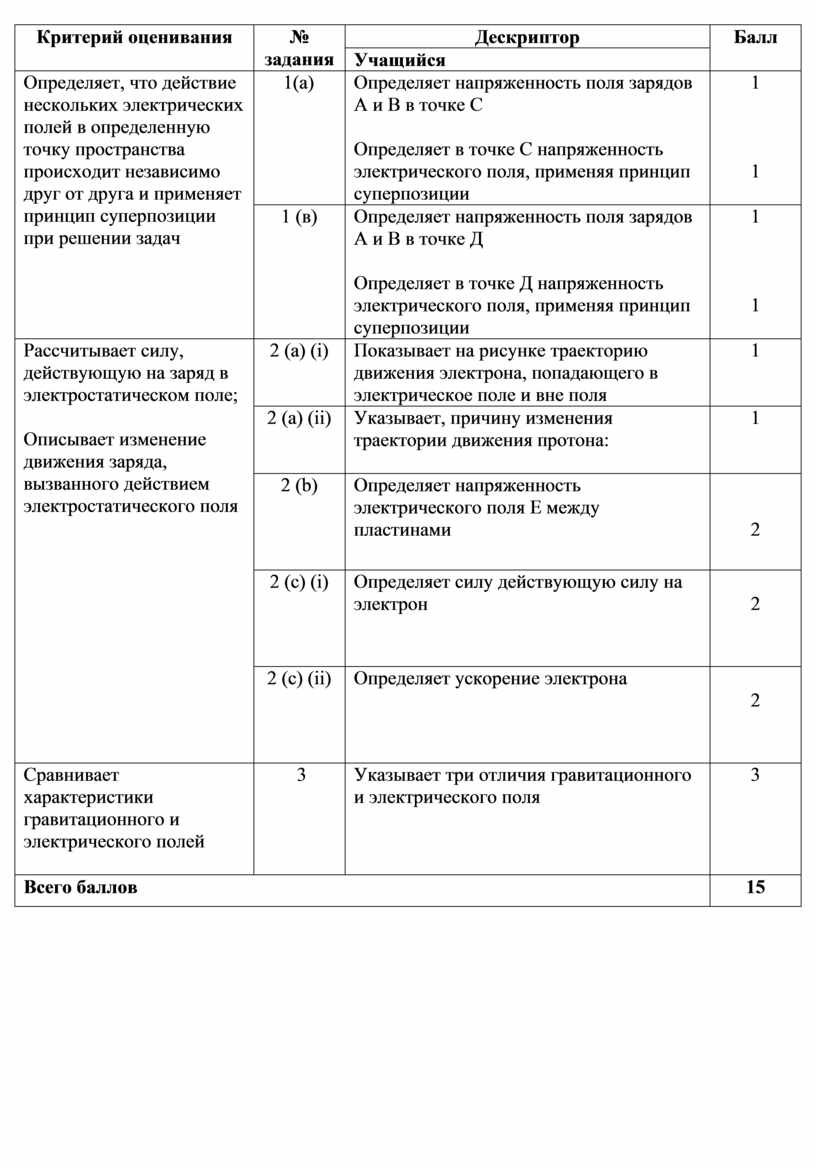

Критерий оценивания |
№ задания |
Дескриптор |
Балл |
|
Учащийся |
|||
|
Определяет, что действие нескольких электрических полей в определенную точку пространства происходит независимо друг от друга и применяет принцип суперпозиции при решении задач |
1(а) |
Определяет напряженность поля зарядов А и В в точке С
Определяет в точке С напряженность электрического поля, применяя принцип суперпозиции |
1
1 |
|
1 (в) |
Определяет напряженность поля зарядов А и В в точке Д
Определяет в точке Д напряженность электрического поля, применяя принцип суперпозиции |
1
1 |
|
|
Рассчитывает силу, действующую на заряд в электростатическом поле;
Описывает изменение движения заряда, вызванного действием электростатического поля |
2 (а) (i) |
Показывает на рисунке траекторию движения электрона, попадающего в электрическое поле и вне поля |
1
|
|
2 (а) (ii)
|
Указывает, причину изменения траектории движения протона:
|
1
|
|
|
2 (b) |
Определяет напряженность электрического поля E между пластинами |
2 |
|
|
2 (с) (i) |
Определяет силу действующую силу на электрон |
2 |
|
|
2 (с) (ii) |
Определяет ускорение электрона |
2 |
|
|
Сравнивает характеристики гравитационного и электрического полей |
3
|
Указывает три отличия гравитационного и электрического поля |
3
|
|
Всего баллов |
15 |
||

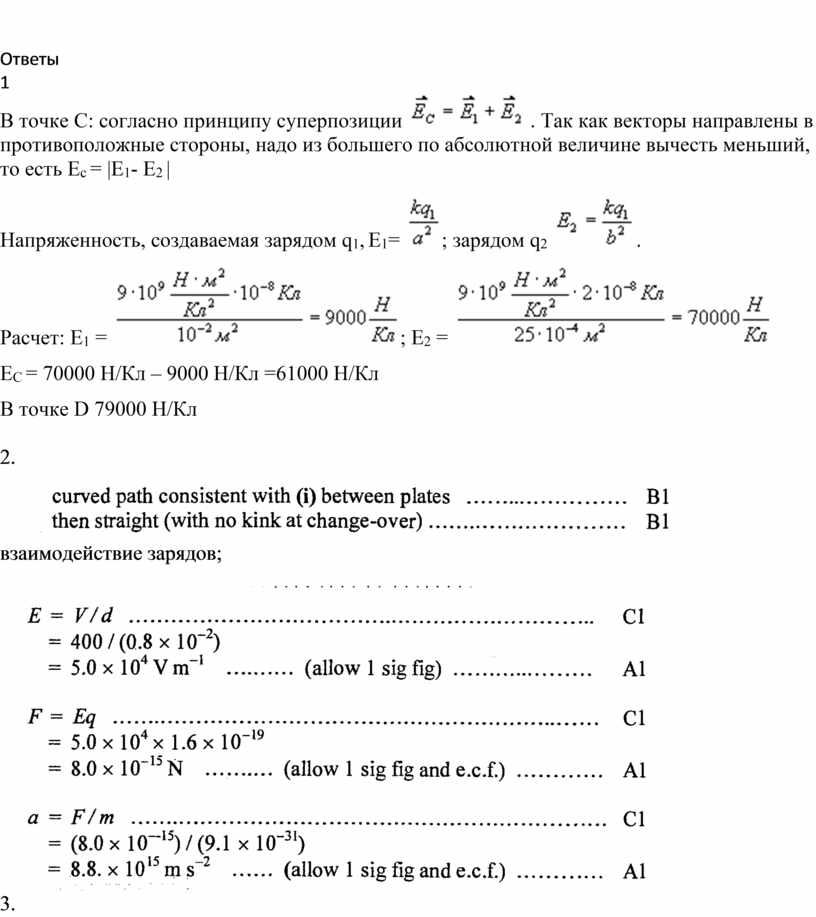

Ответы
1
В точке С: согласно принципу суперпозиции
. Так как векторы направлены в противоположные стороны, надо из большего по
абсолютной величине вычесть меньший, то есть Ес = |Е1-
Е2 |
Напряженность, создаваемая зарядом q1, Е1=
;
зарядом q2
.
Расчет: Е1 =
;
Е2 =
ЕС = 70000 Н/Кл – 9000 Н/Кл =61000 Н/Кл
В точке D 79000 Н/Кл

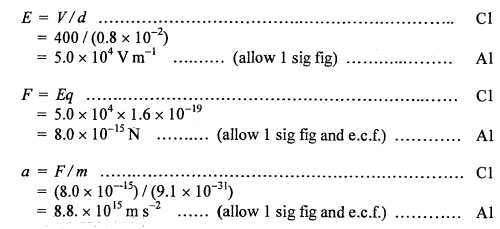

2.
взаимодействие зарядов;
|
- - движение по инерции; |

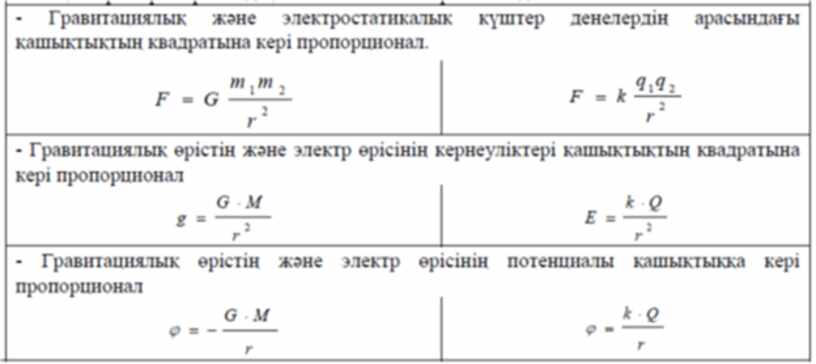

3.
