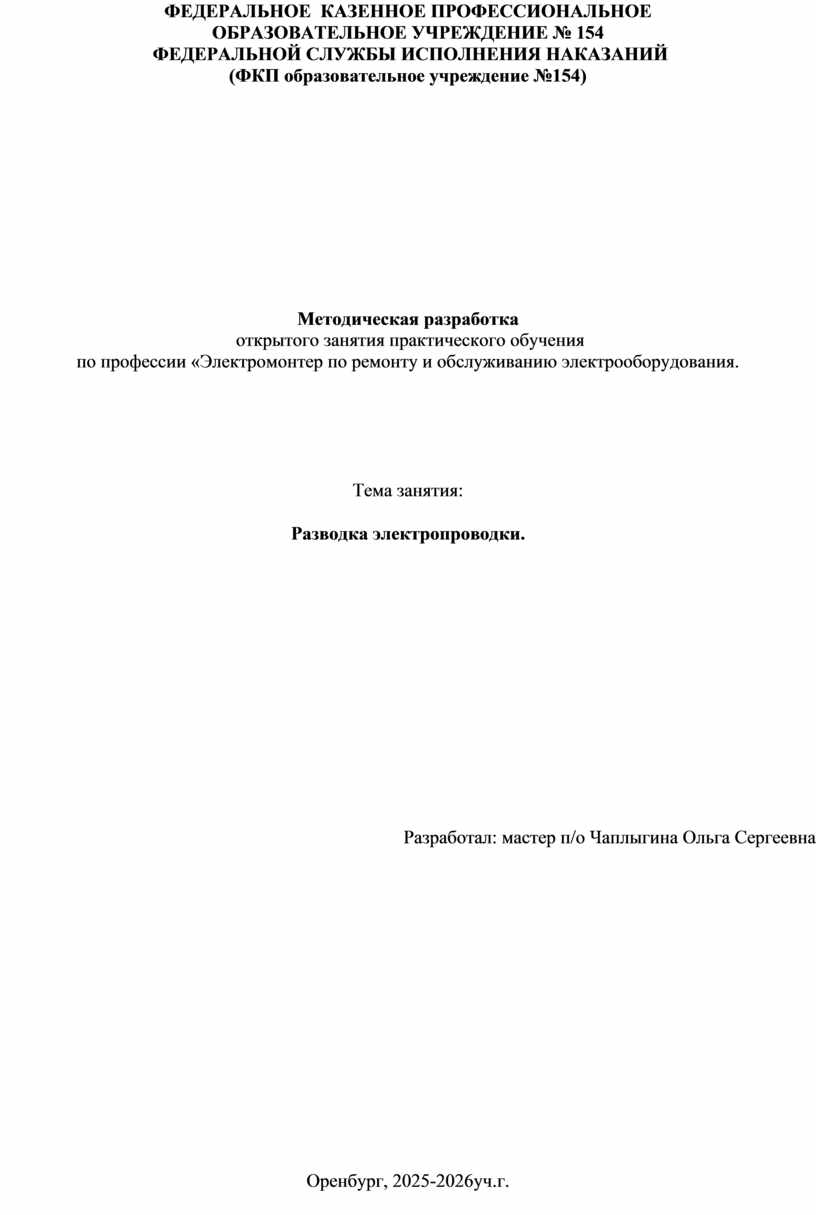

ФЕДЕРАЛЬНОЕ  КАЗЕННОЕ ПРОФЕССИОНАЛЬНОЕ

ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ № 154

 ФЕДЕРАЛЬНОЙ СЛУЖБЫ ИСПОЛНЕНИЯ НАКАЗАНИЙ

(ФКП образовательное учреждение №154)

Методическая разработка

 открытого занятия практического обучения

по профессии «Электромонтер по ремонту и обслуживанию электрооборудования.

Тема занятия:

Разводка электропроводки.

Разработал: мастер п/о Чаплыгина Ольга Сергеевна

Оренбург, 2025-2026уч.г.

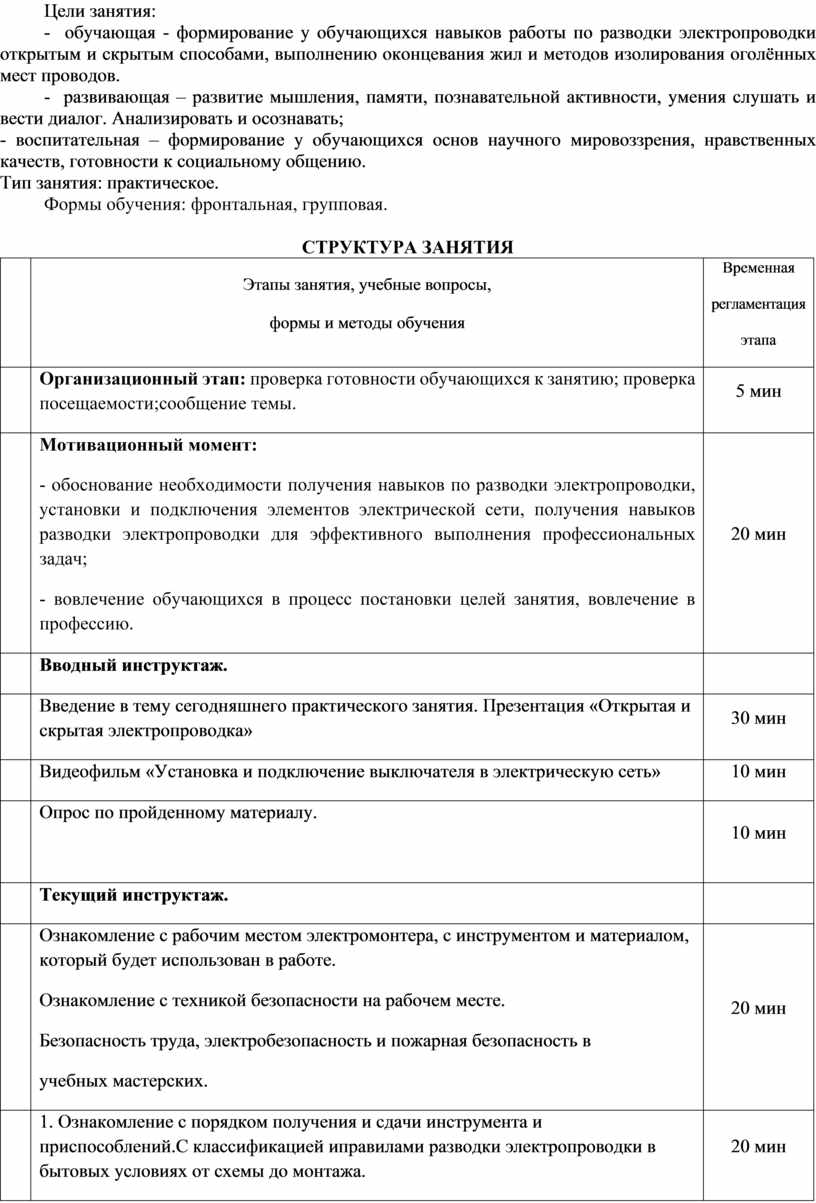

Цели занятия:

-  обучающая - формирование у обучающихся навыков работы по разводки электропроводки открытым и скрытым способами, выполнению оконцевания жил и методов изолирования оголённых мест проводов.

-  развивающая – развитие мышления, памяти, познавательной активности, умения слушать и вести диалог. Анализировать и осознавать;

- воспитательная – формирование у обучающихся основ научного мировоззрения, нравственных качеств, готовности к социальному общению.

Тип занятия: практическое.

Формы обучения: фронтальная, групповая.

СТРУКТУРА ЗАНЯТИЯ

Для выполнения заданий обучающихся обеспечивают необходимыми материалами, оборудованием, инструментами. Перед выполнением практической работы участники знакомятся с техникой безопасности при выполнении задания.

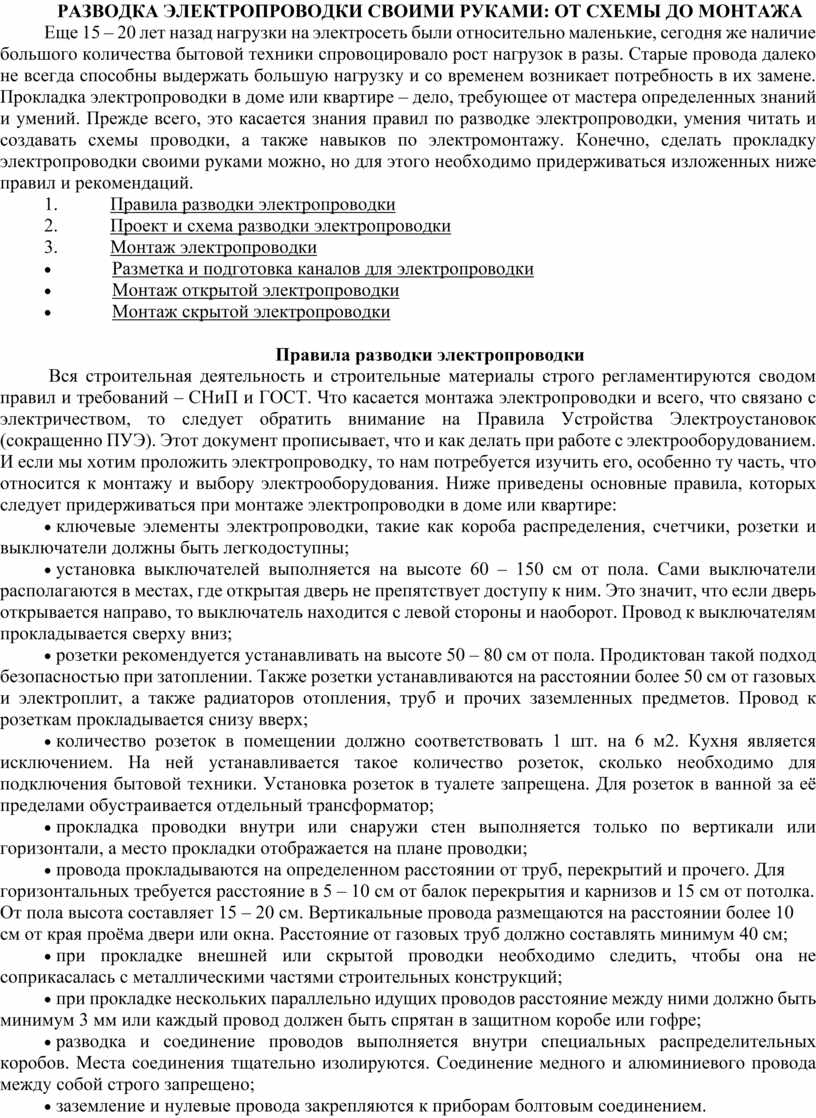

РАЗВОДКА ЭЛЕКТРОПРОВОДКИ СВОИМИ РУКАМИ: ОТ СХЕМЫ ДО МОНТАЖА

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

1.                      Правила разводки электропроводки

2.                      Проект и схема разводки электропроводки

3.                      Монтаж электропроводки

·                          Разметка и подготовка каналов для электропроводки

·                          Монтаж открытой электропроводки

·                          Монтаж скрытой электропроводки

Правила разводки электропроводки

 Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

·  ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;

·  установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;

·  розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;

·  количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;

·  прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;

·  провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;

·  при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;

·  при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;

·  разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;

·  заземление и нулевые провода закрепляются к приборам болтовым соединением.

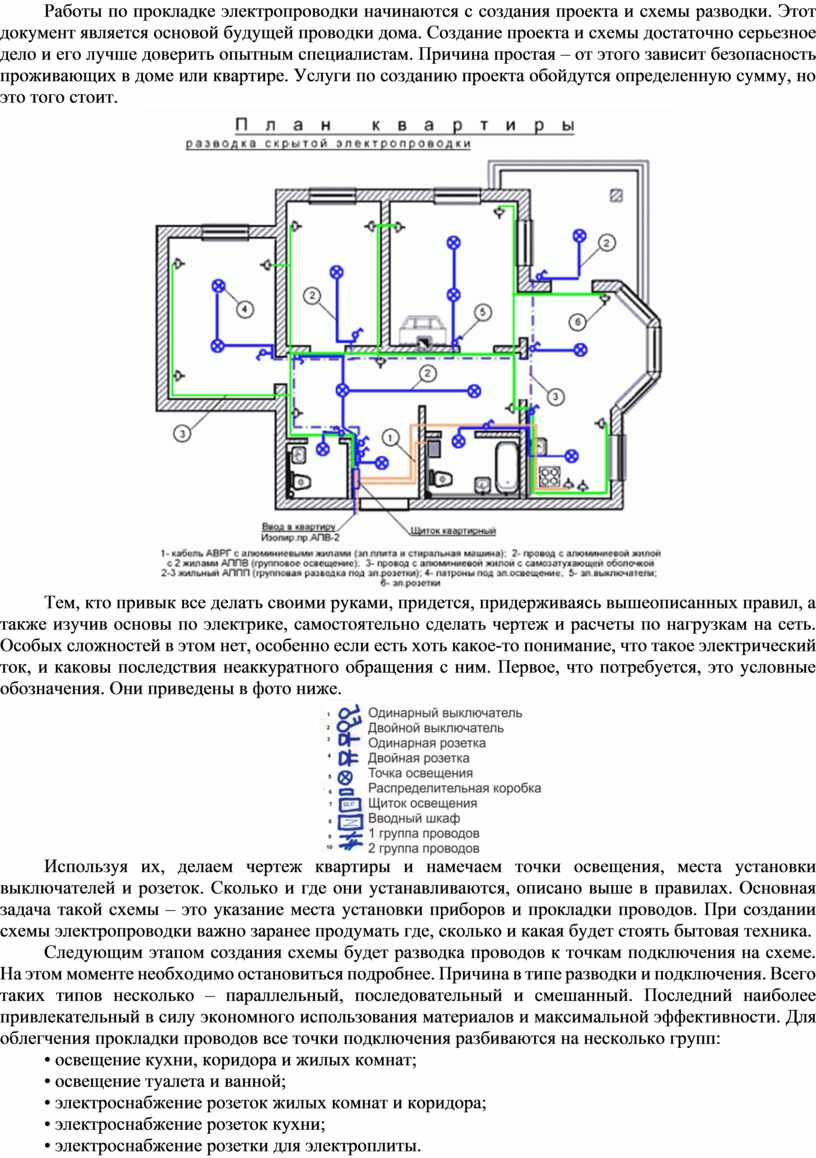

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже.

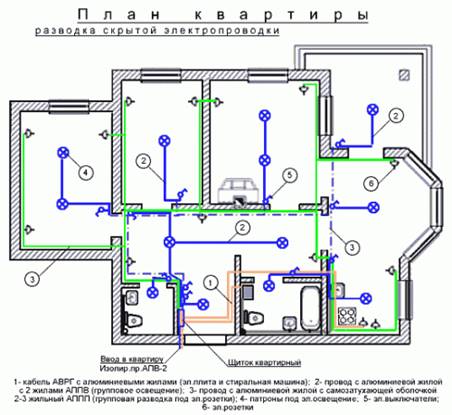

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

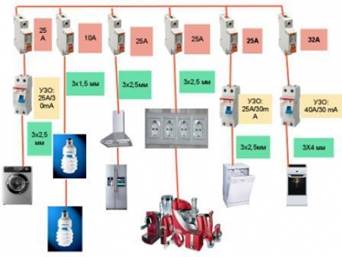

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;

• освещение туалета и ванной;

• электроснабжение розеток жилых комнат и коридора;

• электроснабжение розеток кухни;

• электроснабжение розетки для электроплиты.

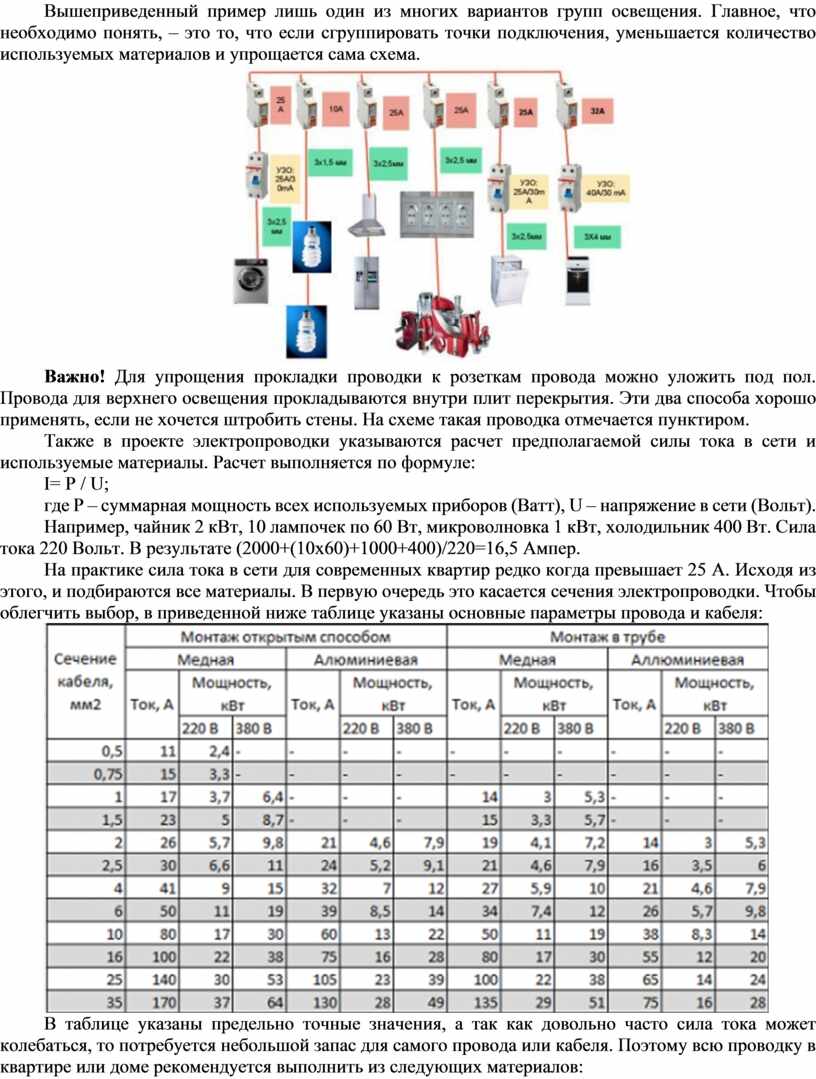

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

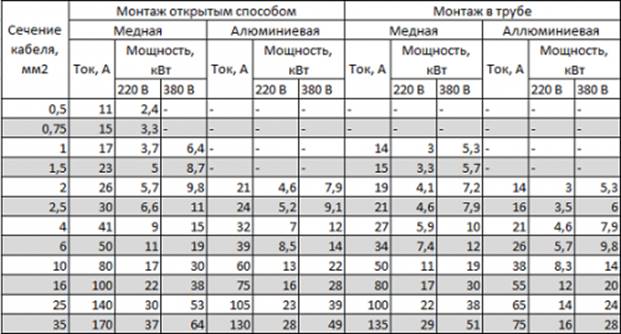

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

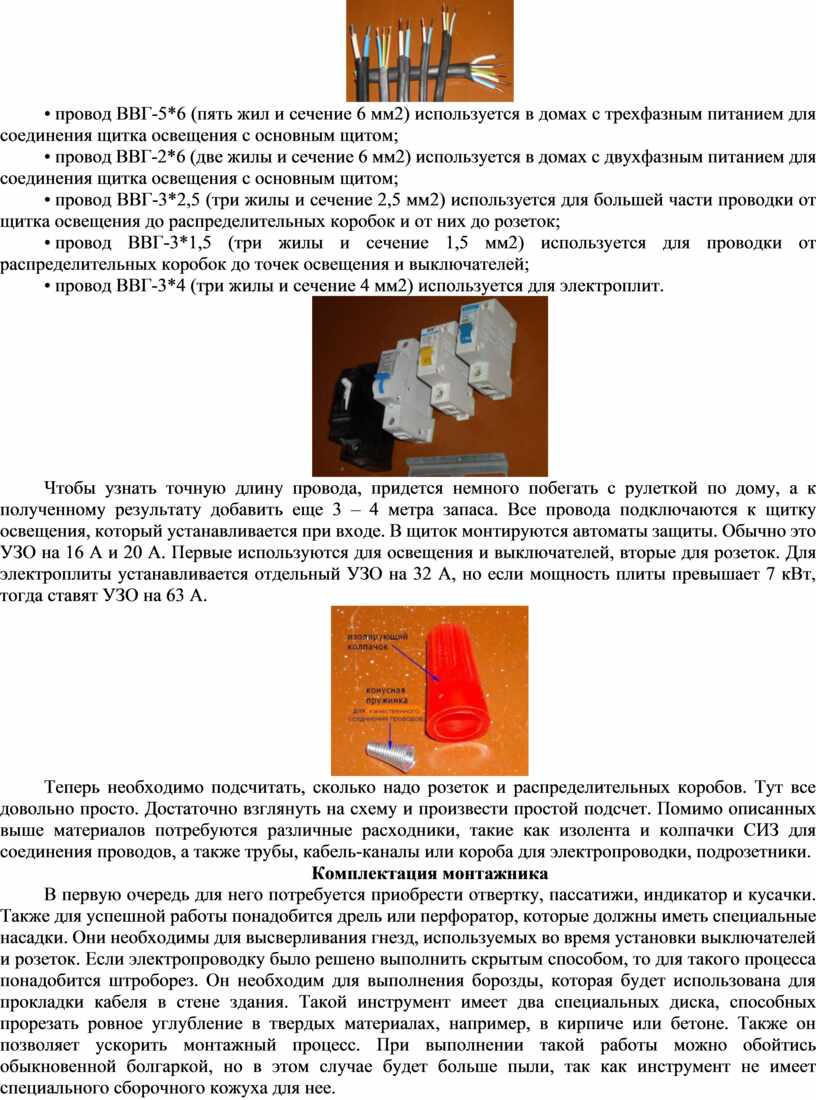

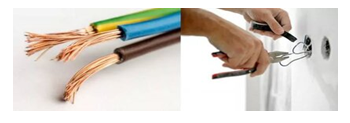

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;

• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;

• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;

• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;

• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Комплектация монтажника

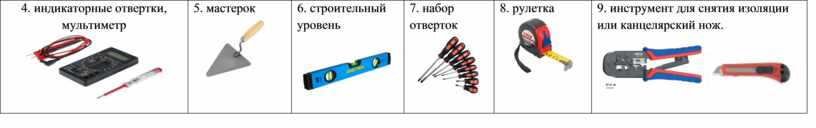

В первую очередь для него потребуется приобрести отвертку, пассатижи, индикатор и кусачки. Также для успешной работы понадобится дрель или перфоратор, которые должны иметь специальные насадки. Они необходимы для высверливания гнезд, используемых во время установки выключателей и розеток. Если электропроводку было решено выполнить скрытым способом, то для такого процесса понадобится штроборез. Он необходим для выполнения борозды, которая будет использована для прокладки кабеля в стене здания. Такой инструмент имеет два специальных диска, способных прорезать ровное углубление в твердых материалах, например, в кирпиче или бетоне. Также он позволяет ускорить монтажный процесс. При выполнении такой работы можно обойтись обыкновенной болгаркой, но в этом случае будет больше пыли, так как инструмент не имеет специального сборочного кожуха для нее.

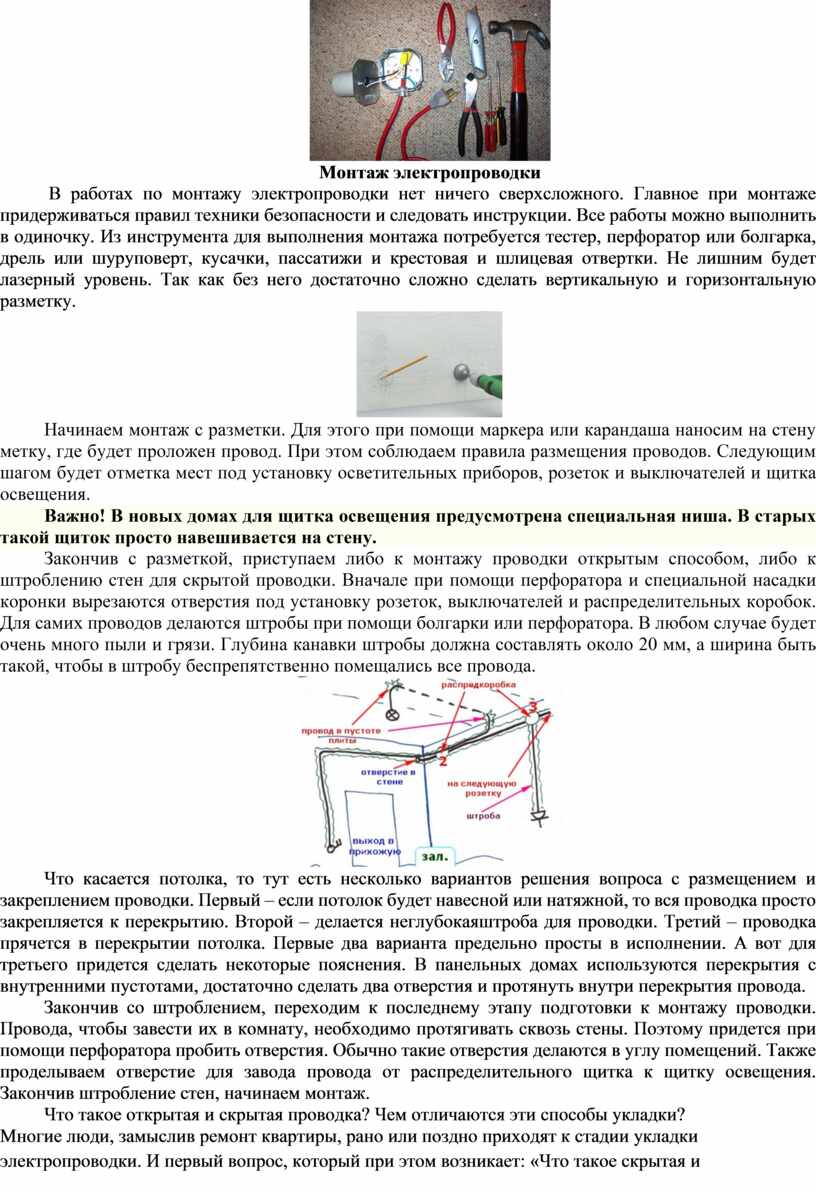

Монтаж электропроводки

 В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокаяштроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

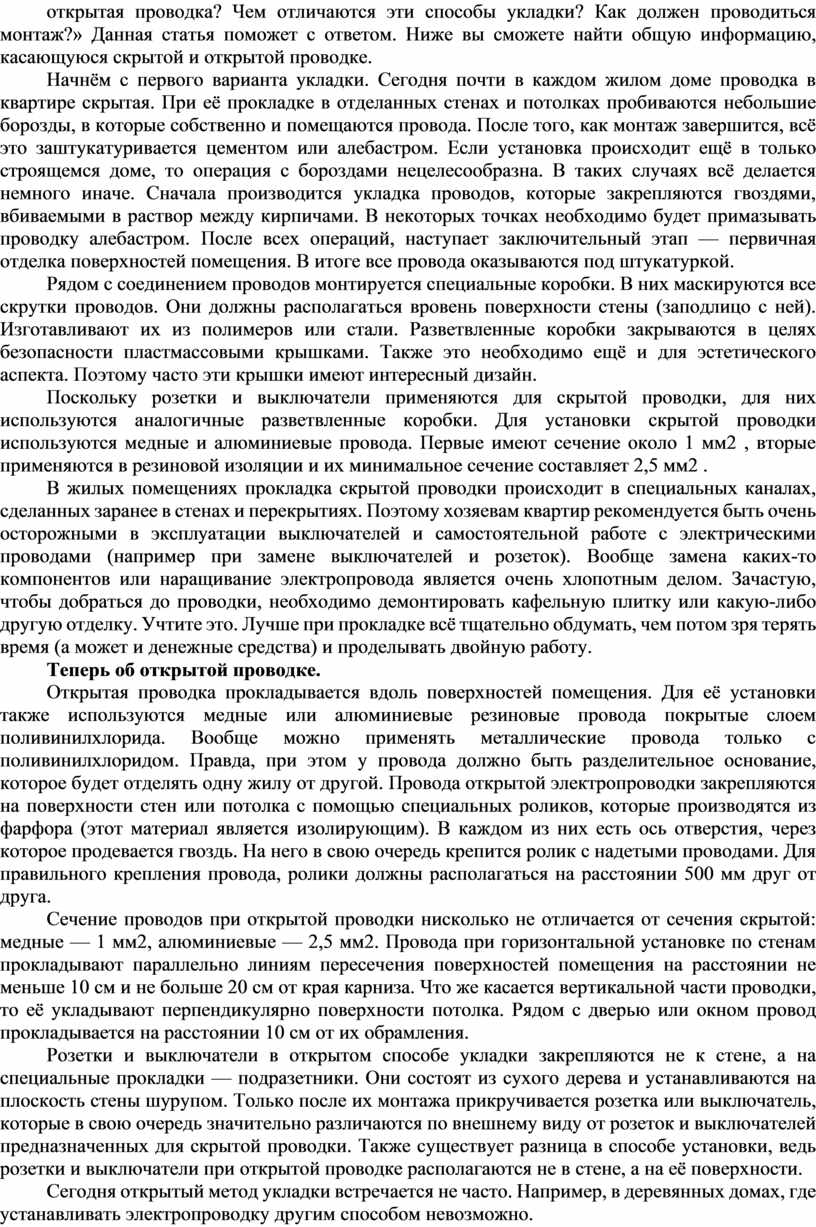

Что такое открытая и скрытая проводка? Чем отличаются эти способы укладки?

Многие люди, замыслив ремонт квартиры, рано или поздно приходят к стадии укладки электропроводки. И первый вопрос, который при этом возникает: «Что такое скрытая и открытая проводка? Чем отличаются эти способы укладки? Как должен проводиться монтаж?» Данная статья поможет с ответом. Ниже вы сможете найти общую информацию, касающуюся скрытой и открытой проводке.

Начнём с первого варианта укладки. Сегодня почти в каждом жилом доме проводка в квартире скрытая. При её прокладке в отделанных стенах и потолках пробиваются небольшие борозды, в которые собственно и помещаются провода. После того, как монтаж завершится, всё это заштукатуривается цементом или алебастром. Если установка происходит ещё в только строящемся доме, то операция с бороздами нецелесообразна. В таких случаях всё делается немного иначе. Сначала производится укладка проводов, которые закрепляются гвоздями, вбиваемыми в раствор между кирпичами. В некоторых точках необходимо будет примазывать проводку алебастром. После всех операций, наступает заключительный этап — первичная отделка поверхностей помещения. В итоге все провода оказываются под штукатуркой.

Рядом с соединением проводов монтируется специальные коробки. В них маскируются все скрутки проводов. Они должны располагаться вровень поверхности стены (заподлицо с ней). Изготавливают их из полимеров или стали. Разветвленные коробки закрываются в целях безопасности пластмассовыми крышками. Также это необходимо ещё и для эстетического аспекта. Поэтому часто эти крышки имеют интересный дизайн.

Поскольку розетки и выключатели применяются для скрытой проводки, для них используются аналогичные разветвленные коробки. Для установки скрытой проводки используются медные и алюминиевые провода. Первые имеют сечение около 1 мм2 , вторые применяются в резиновой изоляции и их минимальное сечение составляет 2,5 мм2 .

В жилых помещениях прокладка скрытой проводки происходит в специальных каналах, сделанных заранее в стенах и перекрытиях. Поэтому хозяевам квартир рекомендуется быть очень осторожными в эксплуатации выключателей и самостоятельной работе с электрическими проводами (например при замене выключателей и розеток). Вообще замена каких-то компонентов или наращивание электропровода является очень хлопотным делом. Зачастую, чтобы добраться до проводки, необходимо демонтировать кафельную плитку или какую-либо другую отделку. Учтите это. Лучше при прокладке всё тщательно обдумать, чем потом зря терять время (а может и денежные средства) и проделывать двойную работу.

Теперь об открытой проводке.

Открытая проводка прокладывается вдоль поверхностей помещения. Для её установки также используются медные или алюминиевые резиновые провода покрытые слоем поливинилхлорида. Вообще можно применять металлические провода только с поливинилхлоридом. Правда, при этом у провода должно быть разделительное основание, которое будет отделять одну жилу от другой. Провода открытой электропроводки закрепляются на поверхности стен или потолка с помощью специальных роликов, которые производятся из фарфора (этот материал является изолирующим). В каждом из них есть ось отверстия, через которое продевается гвоздь. На него в свою очередь крепится ролик с надетыми проводами. Для правильного крепления провода, ролики должны располагаться на расстоянии 500 мм друг от друга.

Сечение проводов при открытой проводки нисколько не отличается от сечения скрытой: медные — 1 мм2, алюминиевые — 2,5 мм2. Провода при горизонтальной установке по стенам прокладывают параллельно линиям пересечения поверхностей помещения на расстоянии не меньше 10 см и не больше 20 см от края карниза. Что же касается вертикальной части проводки, то её укладывают перпендикулярно поверхности потолка. Рядом с дверью или окном провод прокладывается на расстоянии 10 см от их обрамления.

Розетки и выключатели в открытом способе укладки закрепляются не к стене, а на специальные прокладки — подразетники. Они состоят из сухого дерева и устанавливаются на плоскость стены шурупом. Только после их монтажа прикручивается розетка или выключатель, которые в свою очередь значительно различаются по внешнему виду от розеток и выключателей предназначенных для скрытой проводки. Также существует разница в способе установки, ведь розетки и выключатели при открытой проводке располагаются не в стене, а на её поверхности.

Сегодня открытый метод укладки встречается не часто. Например, в деревянных домах, где устанавливать электропроводку другим способом невозможно.

Группа № 1 Электромонтер по ремонту и обслуживанию электрооборудования

Практическое обучение.Мастер производственного обучения Чаплыгина О.С.

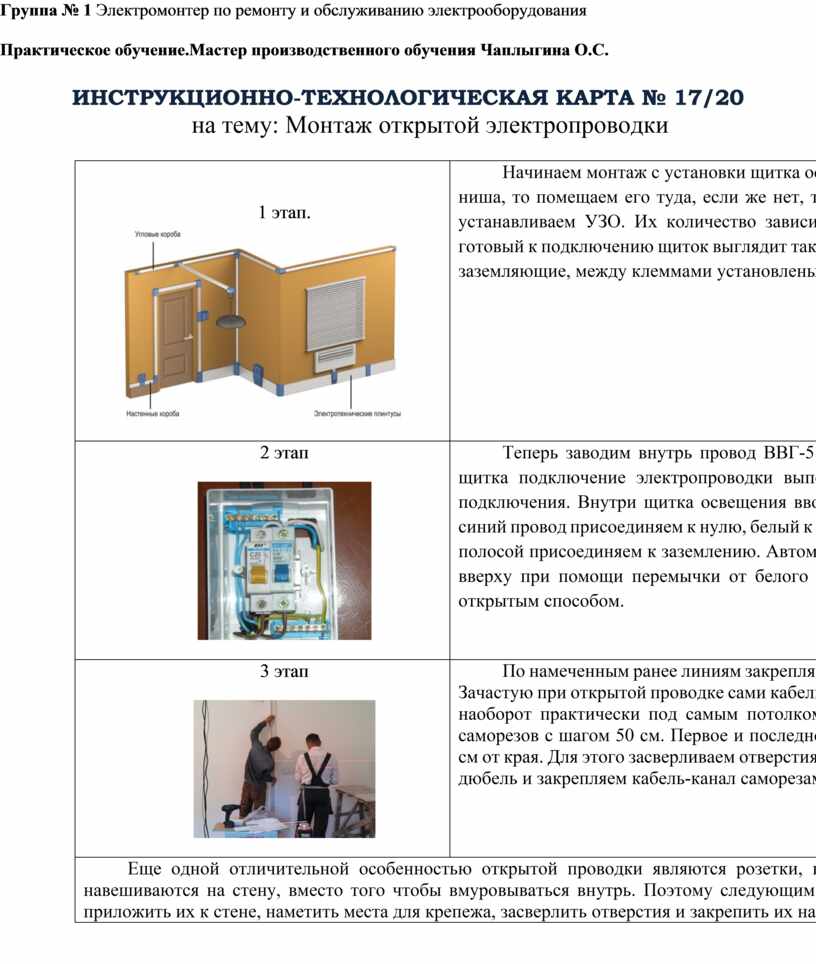

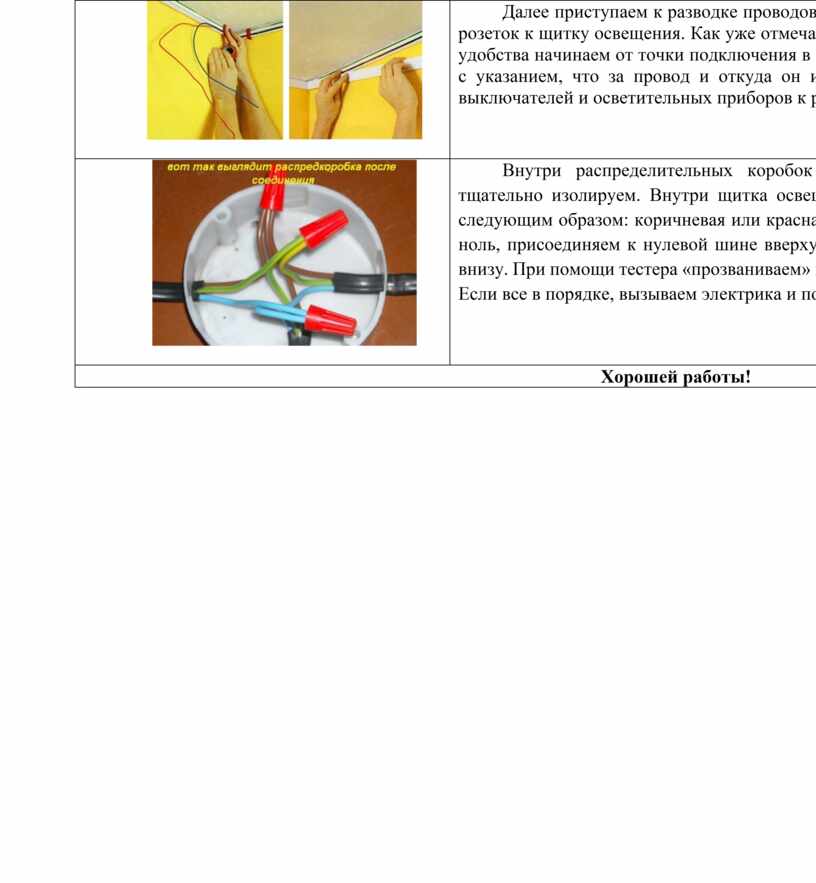

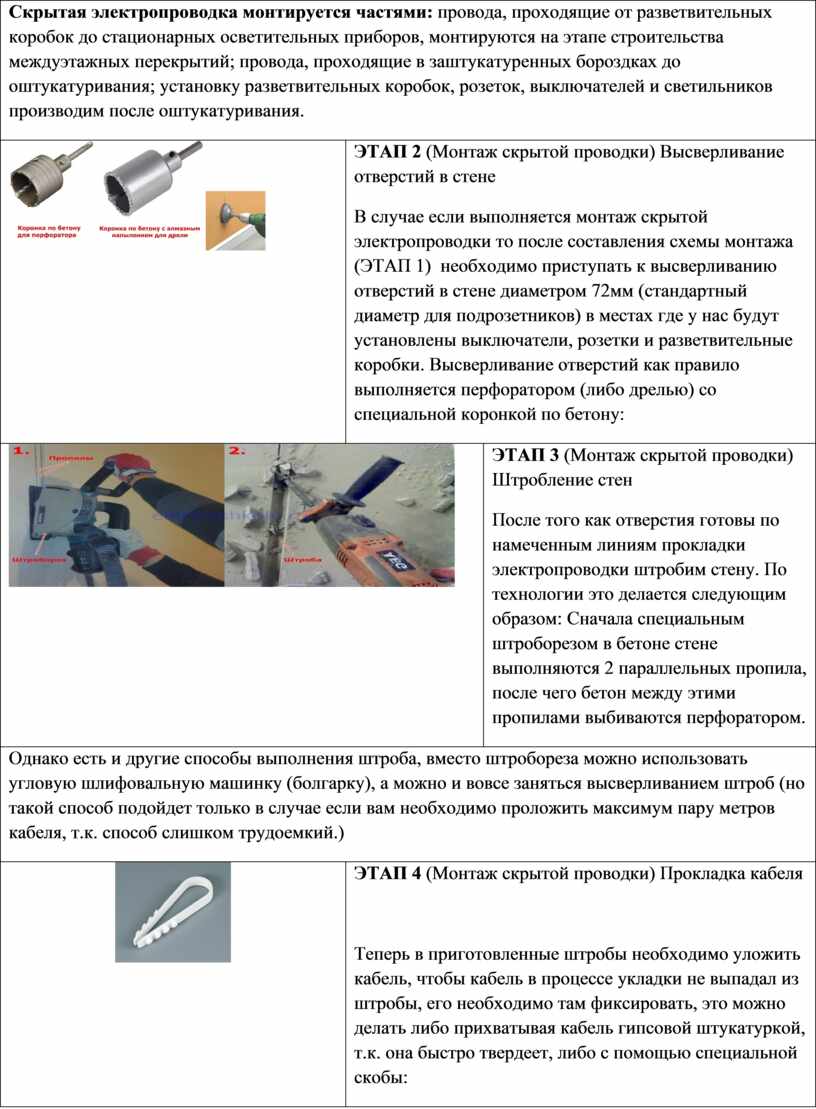

ИНСТРУКЦИОННО-ТЕХНОЛОГИЧЕСКАЯ КАРТА № 17/20

на тему: Монтаж открытой электропроводки

Группа № 1 Электромонтер по ремонту и обслуживанию электрооборудования

Практическое обучение.      Мастер производственного обучения Чаплыгина О.С.

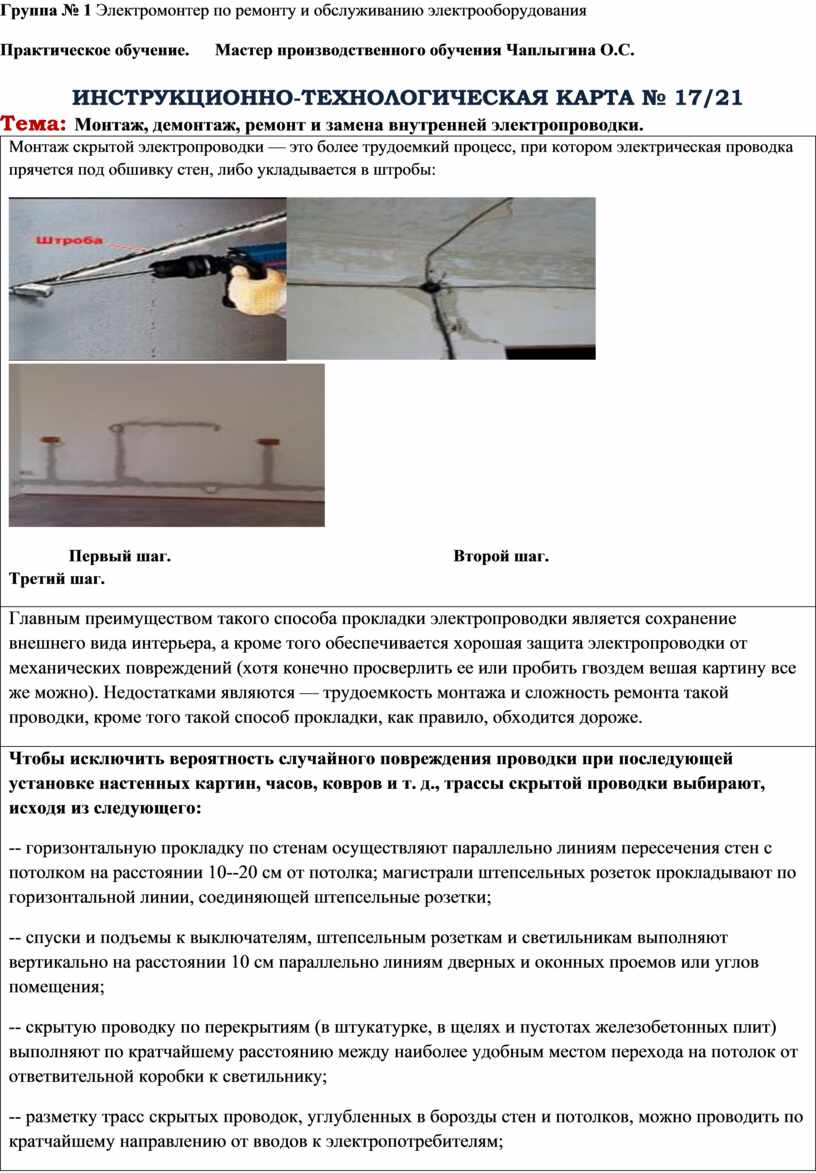

ИНСТРУКЦИОННО-ТЕХНОЛОГИЧЕСКАЯ КАРТА № 17/21

Тема: Монтаж, демонтаж, ремонт и замена внутренней электропроводки.

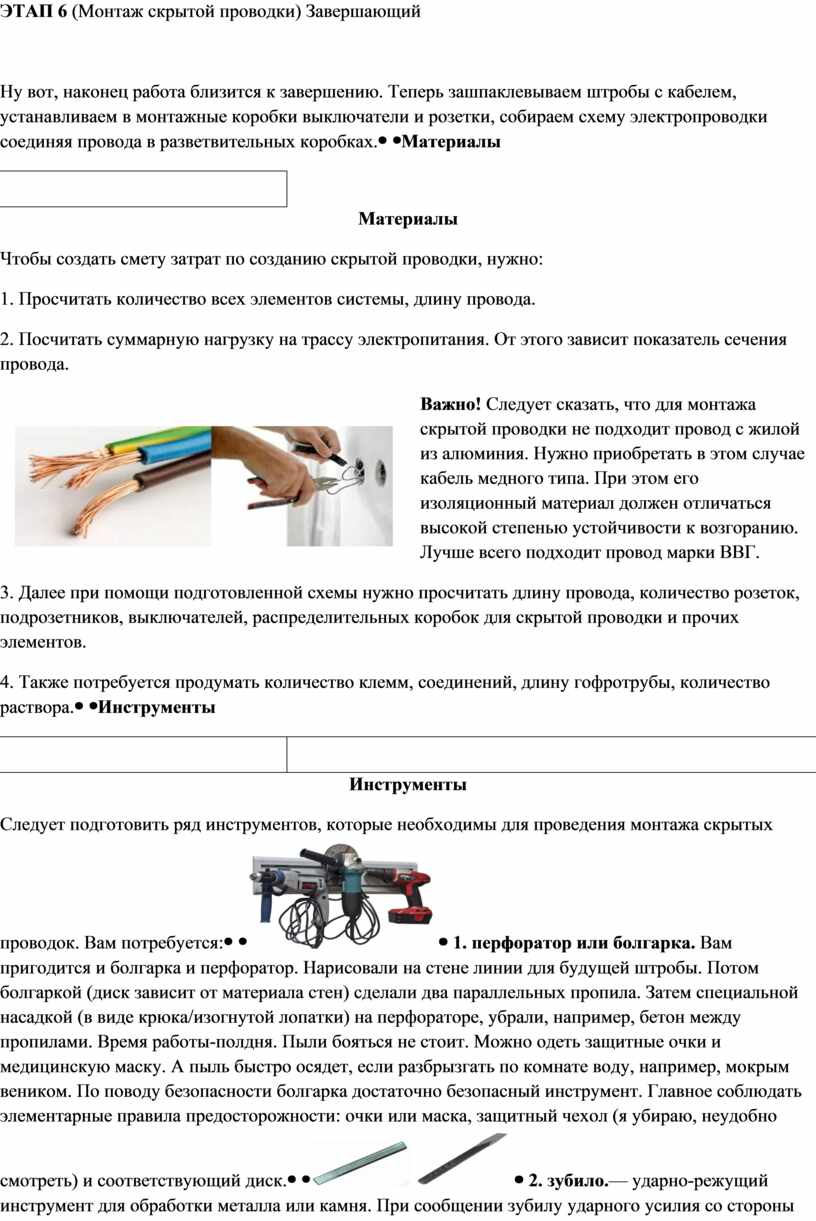

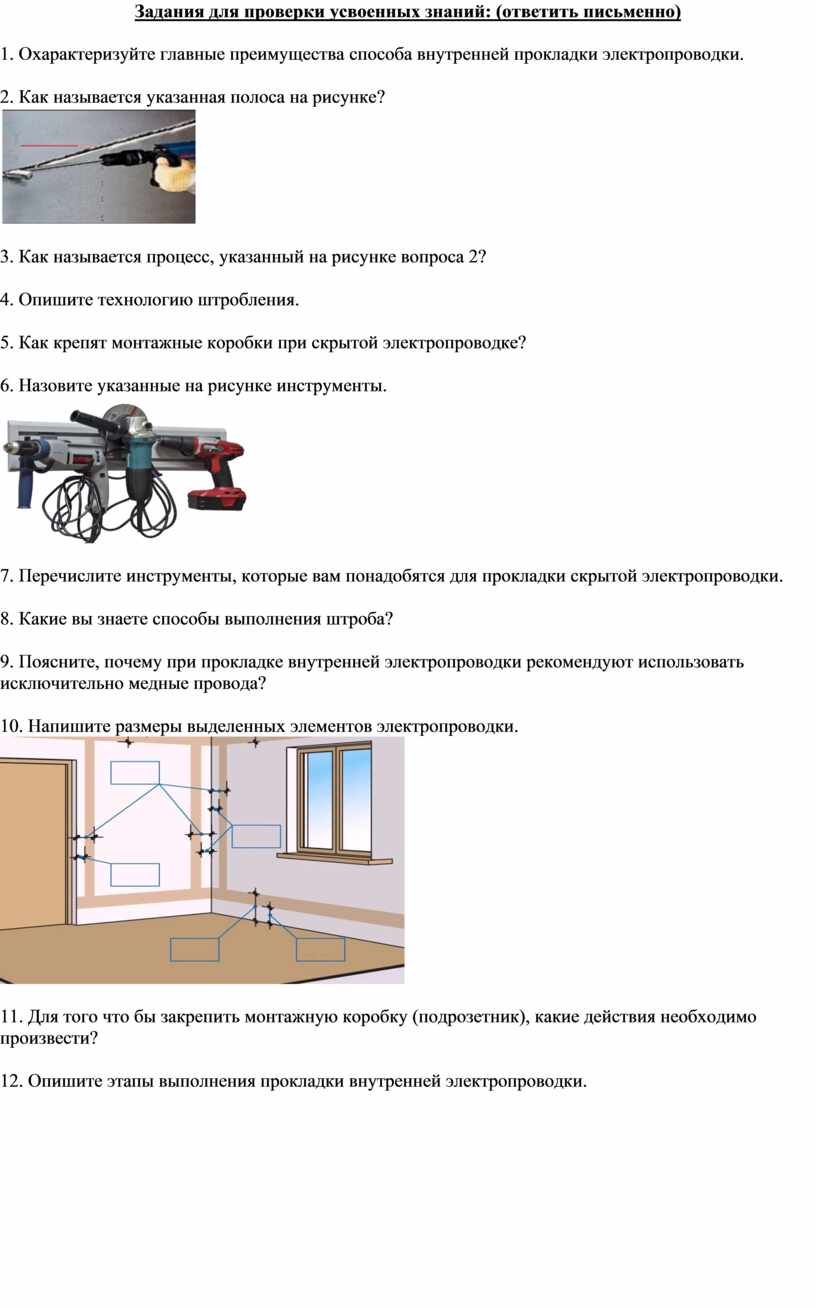

Задания для проверки усвоенных знаний: (ответить письменно)

1. Охарактеризуйте главные преимущества способа внутренней прокладки электропроводки.

2. Как называется указанная полоса на рисунке?

3. Как называется процесс, указанный на рисунке вопроса 2?

4. Опишите технологию штробления.

5. Как крепят монтажные коробки при скрытой электропроводке?

6. Назовите указанные на рисунке инструменты.

7. Перечислите инструменты, которые вам понадобятся для прокладки скрытой электропроводки.

8. Какие вы знаете способы выполнения штроба?

9. Поясните, почему при прокладке внутренней электропроводки рекомендуют использовать исключительно медные провода?

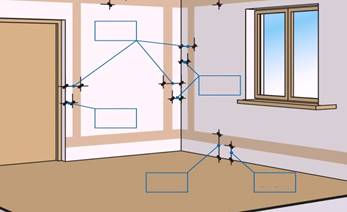

10. Напишите размеры выделенных элементов электропроводки.

11. Для того что бы закрепить монтажную коробку (подрозетник), какие действия необходимо произвести?

12. Опишите этапы выполнения прокладки внутренней электропроводки.
